Interruttore automatico e sezionatore: differenze principali e guida alla selezione

Una squadra di manutenzione arriva a un pannello di controllo industriale per sostituire un contattore del motore guasto. L'elettricista gira la maniglia del sezionatore in posizione spento, vede il traferro visibile all'interno, applica un tag di blocco e solo allora inizia a lavorare. A trenta metri di distanza, un interruttore è appena scattato durante un cortocircuito, isolando un cavo di alimentazione danneggiato prima che qualcuno se ne accorgesse. Entrambi i dispositivi interrompono il flusso di corrente. Ma lo fanno per ragioni completamente diverse e l'utilizzo di uno al posto dell'altro crea seri problemi di sicurezza, operatività e conformità.

Cosa fa un interruttore di disconnessione

Un sezionatore, chiamato anche isolatore o sezionatore, è un dispositivo di commutazione azionato manualmente il cui compito è isolare un circuito o un pezzo di apparecchiatura dalla sua fonte di alimentazione. Fornisce un traferro positivo e visibile in posizione aperta in modo che il personale di manutenzione possa verificare che il circuito sia morto prima di toccarlo. Questa interruzione visibile è il motivo principale per cui esistono i sezionatori.

I sezionatori non rilevano la sovracorrente e non scattano da soli. Molti progetti possono interrompere la corrente di carico normale, ma non sono destinati a interrompere la corrente di guasto. In un'installazione adeguatamente progettata, il sezionatore viene azionato dopo che il circuito è già stato diseccitato da un interruttore automatico o in condizioni di carico ben entro il potere di interruzione nominale dell'interruttore.

Cosa fa un interruttore automatico

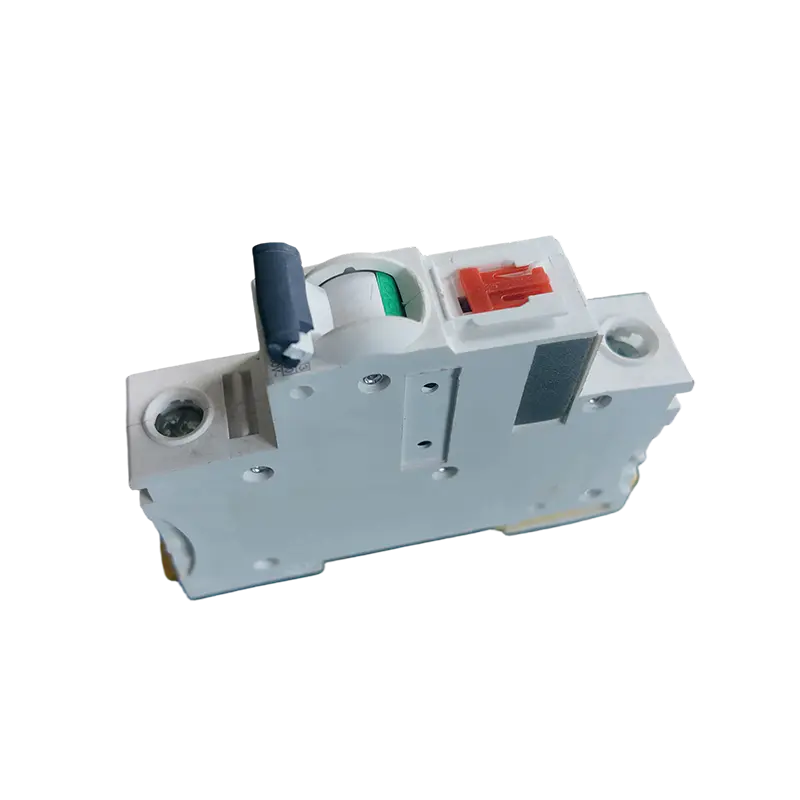

Un interruttore automatico è un dispositivo di commutazione protettivo che interrompe automaticamente la corrente quando rileva un sovraccarico o un cortocircuito. Combina la funzione di commutazione quotidiana di un sezionatore con la protezione da sovracorrente di un fusibile, ma può essere ripristinato dopo uno sgancio invece di essere sostituito.

Il meccanismo di rilevamento all'interno dell'interruttore misura continuamente la corrente. Quando la corrente supera la soglia nominale per un tempo prestabilito, il meccanismo si sblocca e i contatti si aprono, forzando l'arco negli scivoli d'arco dove viene spento. Poiché devono gestire correnti di guasto, gli interruttori automatici hanno valori nominali che gli interruttori di disconnessione non hanno: potere di interruzione in kiloampere, curve di intervento e valori nominali di resistenza di breve durata.

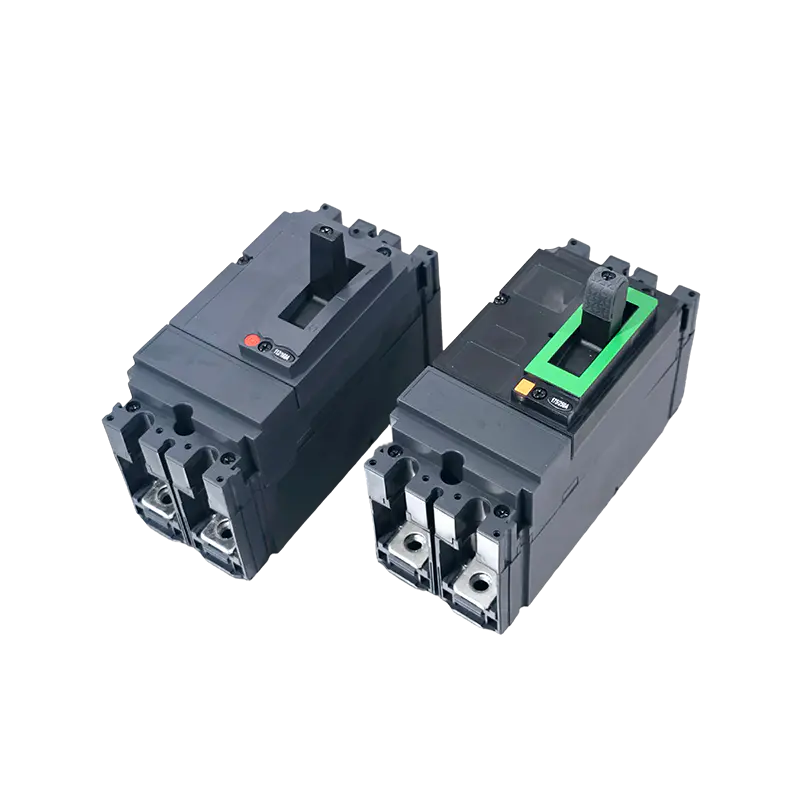

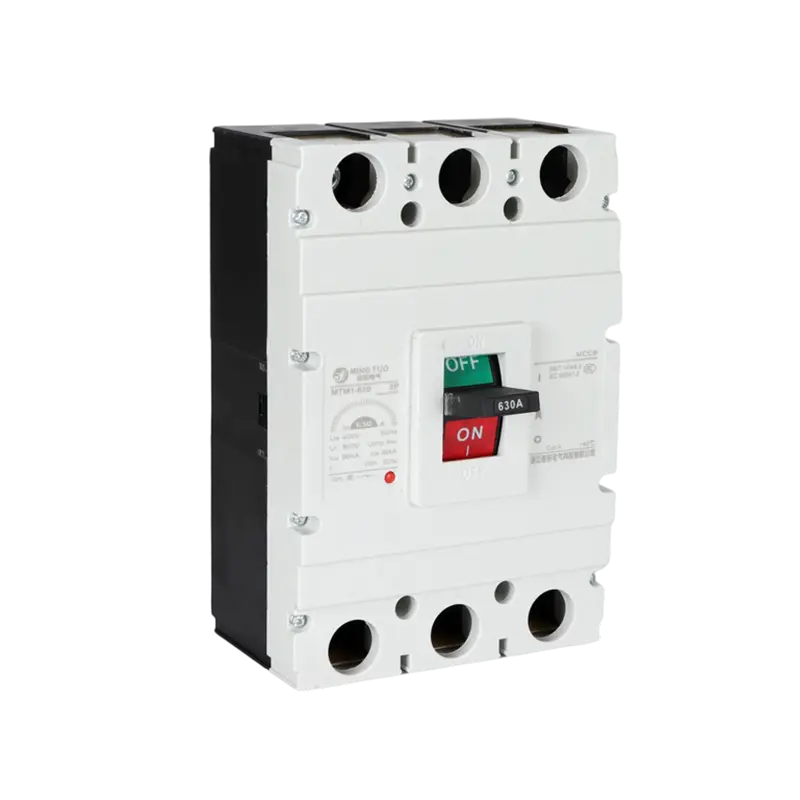

Per i pannelli di distribuzione a bassa tensione, l'interruttore automatico scatolato è il cavallo di battaglia. An Interruttore automatico scatolato serie EZC copre valori nominali da 100 A a 1600 A e può essere adattato ai cavi di alimentazione e alle caratteristiche del carico. La capacità di coordinare le impostazioni di intervento è ciò che rende un interruttore un dispositivo di protezione attiva piuttosto che un interruttore passivo.

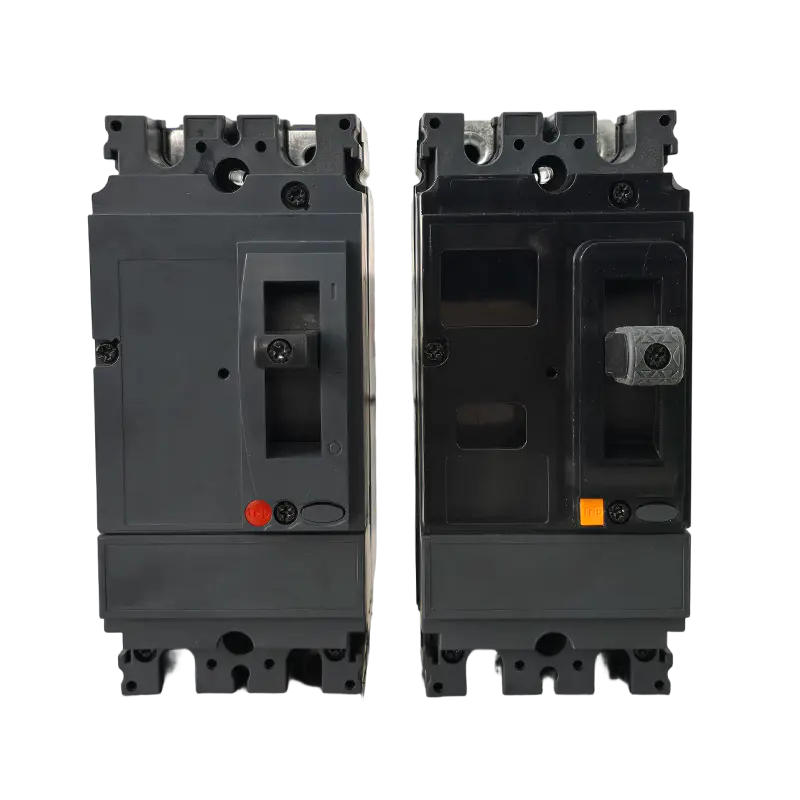

Interruttore automatico scatolato EZC 100A–1600A per la distribuzione dell'alimentazione a bassa tensione Su Mingtuo, interruttore automatico scatolato EZC all'ingrosso in Cina 100A-1600A per fornitori di distribuzione di energia a bassa tensione e circuito scatolato EZC ... Visualizza il prodotto →

Sezionatore e interruttore automatico: tabella comparativa

Ecco un confronto fianco a fianco dei due dispositivi nel modo in cui gli ingegneri li utilizzano effettivamente.

Differenze chiave nel funzionamento

Risposta automatica e controllo manuale

Un interruttore reagisce a ciò che accade all'interno del conduttore. Quando un cavo è sovraccarico o l'avvolgimento di un motore è in cortocircuito, l'interruttore scatta da solo. Un sezionatore non fa nulla da solo; rimane semplicemente nel circuito conducendo corrente finché qualcuno non lo aziona. Se l'applicazione necessita di protezione, il solo sezionatore non è sufficiente.

Isolamento visibile e contatti nascosti

Le norme di sicurezza e le procedure di lockout/tagout si basano sul principio dell'isolamento visibile. Un sezionatore offre una chiara posizione di apertura e spesso un traferro visibile. Un interruttore presenta una posizione a maniglia, ma i contatti sono sigillati all'interno della custodia stampata; non puoi vedere se sono veramente aperti. Per questo motivo, gli ingegneri esperti considerano un interruttore scattato come un'indicazione di guasto, ma utilizzano comunque un sezionatore visibile prima di consentire l'intervento pratico.

Capacità di eliminazione dei guasti

La distinzione ingegneristica più importante è il potere di interruzione. Un interruttore viene testato per interrompere le correnti di cortocircuito, ad esempio 50 kA a 415 V, senza danni. Un sezionatore non è progettato per questo compito. L'apertura di un sezionatore mentre trasporta corrente di guasto crea un arco che può distruggere il dispositivo e ferire l'operatore. La sequenza corretta è sempre: aprire prima l'interruttore, quindi azionare il sezionatore.

Quando utilizzare un sezionatore rispetto a un interruttore automatico

Utilizzare un interruttore di disconnessione quando

• È necessario un mezzo di isolamento visibile e chiudibile prima della manutenzione.
• L'interruttore si trova a valle di un interruttore o di un fusibile che fornisce già protezione.
• È necessario un dispositivo di disconnessione locale dell'apparecchiatura, ad esempio un sezionatore del condizionatore d'aria o un sezionatore del motore.

Utilizzare un interruttore automatico quando

• È necessaria una protezione automatica da sovraccarico e cortocircuito per un alimentatore o un carico.
• L'apparecchiatura è collegata direttamente ad un bus di distribuzione senza protezione a monte.
• È necessario ripristinare rapidamente l'alimentazione dopo un guasto senza attendere la sostituzione dei fusibili.
• Stai progettando la protezione ingresso principale di un centralino.

Usali entrambi insieme quando

L'installazione deve essere protetta e manutenibile. In un centro controllo motori, un interruttore o un interruttore con fusibile protegge il circuito derivato, mentre un sezionatore sul motore fornisce un isolamento visibile. Nelle sottostazioni di media tensione, il Interruttore automatico in vuoto da interno VS1 12 kV elimina i guasti e commuta la corrente di carico, mentre un sezionatore adiacente offre al personale di manutenzione un'interruzione visibile.

Interruttore automatico sotto vuoto estraibile per interni a media tensione VS1 12 kV, fornitori 31,5 kA, Mingtuo, interruttore automatico sottovuoto estraibile per interni a media tensione VS1 12kV all'ingrosso in Cina, fornitori da 31,5 kA e interruttore automatico per vuoto a media tensione VS1 12kV... Visualizza il prodotto →

Come lavorano insieme nelle installazioni reali

Distribuzione industriale a bassa tensione

In un tipico quadro di distribuzione a bassa tensione, l'interruttore principale in ingresso protegge la sbarra collettrice e gli interruttori di alimentazione proteggono ciascun circuito in uscita. Sulla macchina stessa, un sezionatore locale fornisce il punto di isolamento bloccabile richiesto dai permessi di lavoro. Questa disposizione a due strati è lo standard per i sistemi di alimentazione industriali. Per i sistemi di distribuzione di grandi dimensioni con livelli di guasto elevati, viene spesso utilizzato un interruttore automatico aperto sul bus principale. A interruttore automatico aperto ad alte prestazioni da 1600 A a 6300 A combina la protezione da sovracorrente regolabile con un design estraibile, in modo che l'intero interruttore possa essere ritirato fisicamente per la manutenzione mentre la scheda rimane sotto tensione.

Interruttore automatico aperto ad alte prestazioni 1600A–6300A, fornitura di tipo fisso ed estraibile Mingtuo, Cina all'ingrosso interruttore automatico ad alte prestazioni 1600A-6300A, fornitori di tipo fisso ed estraibile e interruttore automatico ad alte prestazioni ... Visualizza il prodotto →

Sottostazioni e reti di media tensione

In una sottostazione la differenza è ancora più netta. L'interruttore automatico in vuoto elimina le correnti di guasto ed esegue la commutazione del carico durante il normale funzionamento. Il sezionatore viene azionato solo dopo che l'interruttore è aperto. Non è mai previsto che interrompa la corrente di carico. Gli operatori confermano la posizione aperta visibile del sezionatore, quindi effettuano la messa a terra prima di intervenire sulla sbarra collettrice.

Sistemi solari fotovoltaici e di alimentazione di backup

I circuiti CC creano le proprie sfide. Un array fotovoltaico necessita di un isolatore CC in modo che gli installatori possano scollegare i pannelli prima di toccare l'inverter e un interruttore CC protegge i cavi dalla sovracorrente. I sistemi di alimentazione di backup mostrano lo stesso schema: un interruttore di trasferimento automatico seleziona tra l'utilità e il generatore, ma non fornisce protezione; gli interruttori su ciascun alimentatore in entrata lo fanno. Se stai lavorando con un layout di protezione completa, il nostro guida alla protezione elettrica di bassa e media tensione spiega la logica di selezione in modo più dettagliato.

Standard e valutazioni da verificare

Quando si specifica uno dei dispositivi, il produttore deve indicare lo standard a cui è conforme. I sezionatori sono testati secondo IEC 60947-3 o UL 98. Gli interruttori automatici sono testati secondo IEC 60947-2 o UL 489. Il nome del prodotto da solo non dice se il dispositivo può interrompere la corrente di guasto; verificare il potere di interruzione nominale, la corrente nominale e, per i sezionatori, la categoria di utilizzo, che definisce se può interrompere la corrente di carico o solo isolare un circuito già diseccitato.

Un sezionatore con fusibile è la via di mezzo. Combina un interruttore manuale con portafusibili, quindi può fornire protezione da sovracorrente attraverso i fusibili. Una volta bruciati, i fusibili devono essere sostituiti e il valore nominale di interruzione del fusibile deve corrispondere alla corrente di guasto disponibile. Nella maggior parte dei quadri industriali, un interruttore automatico ripristinabile è più pratico perché evita di tenere scorte di fusibili di riserva e consente una rieccitazione più rapida.

Errori comuni da evitare

• Utilizzo di un sezionatore come unica protezione per un motore o un alimentatore. Quando il cavo si guasta, l'interruttore non fa nulla e l'isolamento brucia finché non scatta qualche dispositivo a monte.
• Trattare un interruttore automatico come un isolamento sufficiente per la manutenzione. Un interruttore in posizione spenta è generalmente accettabile, ma molte procedure di sicurezza richiedono un isolamento visibile.
• Azionamento di un sezionatore sotto carico senza verificarne la categoria di utilizzo. Alcuni isolatori sono classificati per la rottura del carico; molti sono destinati solo al funzionamento a vuoto.
• Ignorando il potere di interruzione. La scelta di un sezionatore con un valore nominale di cortocircuito inferiore rispetto alla corrente di guasto disponibile può provocare la distruzione dell'apparecchiatura e lesioni all'operatore.
• Utilizzo di un portafusibili dove è necessaria una disconnessione per la manutenzione. Gli interruttori con fusibile non hanno traferro visibile a meno che i fusibili non vengano rimossi.

Linea di fondo

Scegli un interruttore automatico quando il lavoro richiede protezione automatica. Rileva sovraccarichi e cortocircuiti, li interrompe in modo sicuro e può essere ripristinato dopo aver eliminato il guasto. Scegli un sezionatore quando il lavoro richiede una separazione positiva, visibile e bloccabile in modo che le persone possano lavorare in sicurezza. Nelle installazioni industriali, commerciali e di pubblica utilità, la risposta ingegneristica corretta è solitamente entrambe: un interruttore automatico per la protezione e un sezionatore per l'isolamento.

L'interruttore è il componente che previene i danni in caso di guasto, quindi la sua scelta merita la massima attenzione. In qualità di produttore concentrato su interruttori automatici di bassa e media tensione, Mingtuo Electrical progetta i suoi prodotti proprio per queste condizioni di guasto; puoi rivedere il nostro background aziendale per comprendere la filosofia di produzione e test che sta dietro di loro.
