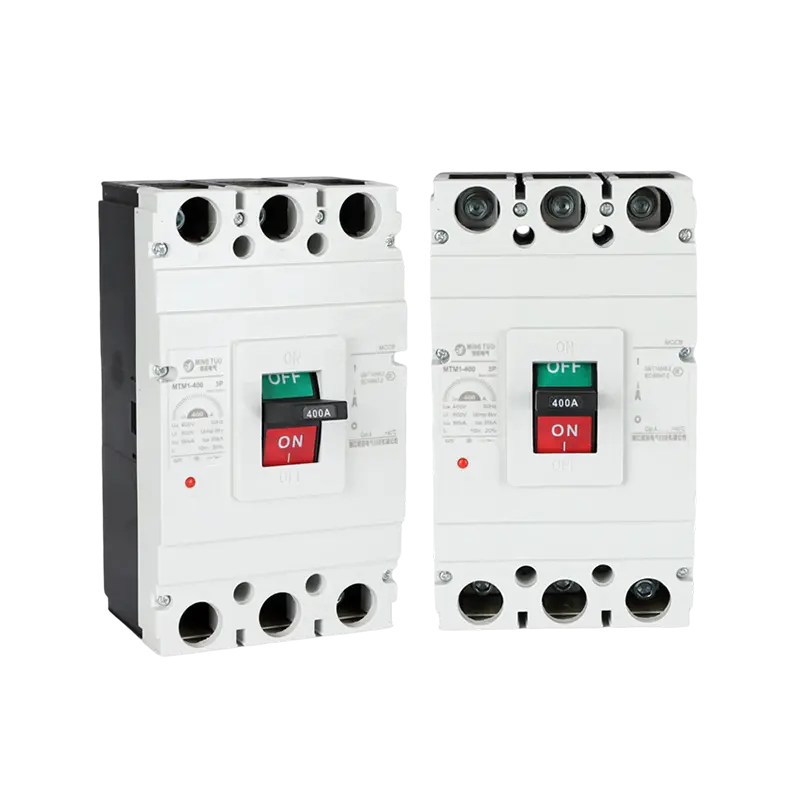

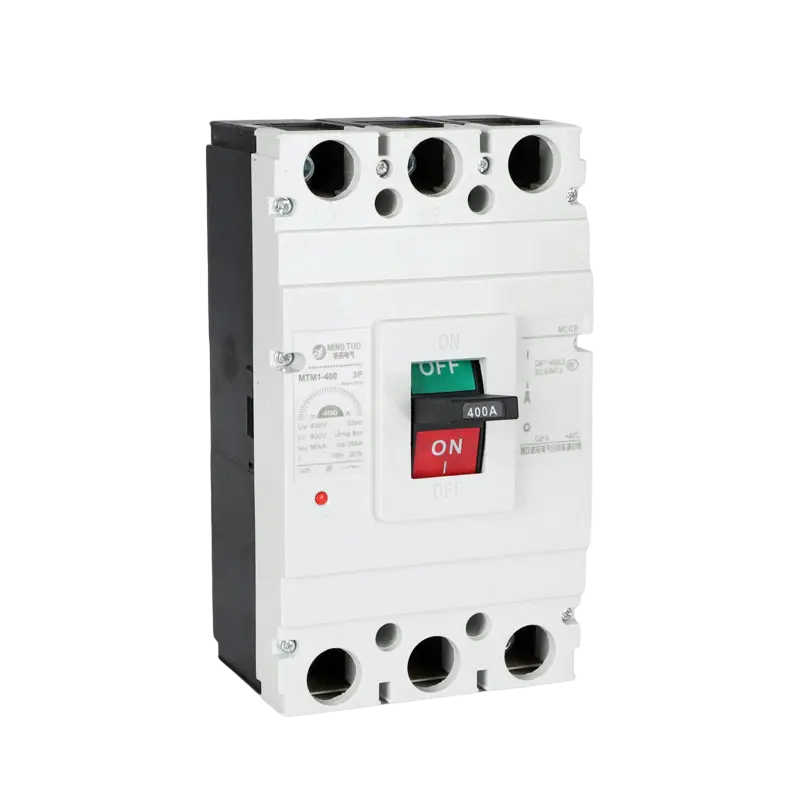

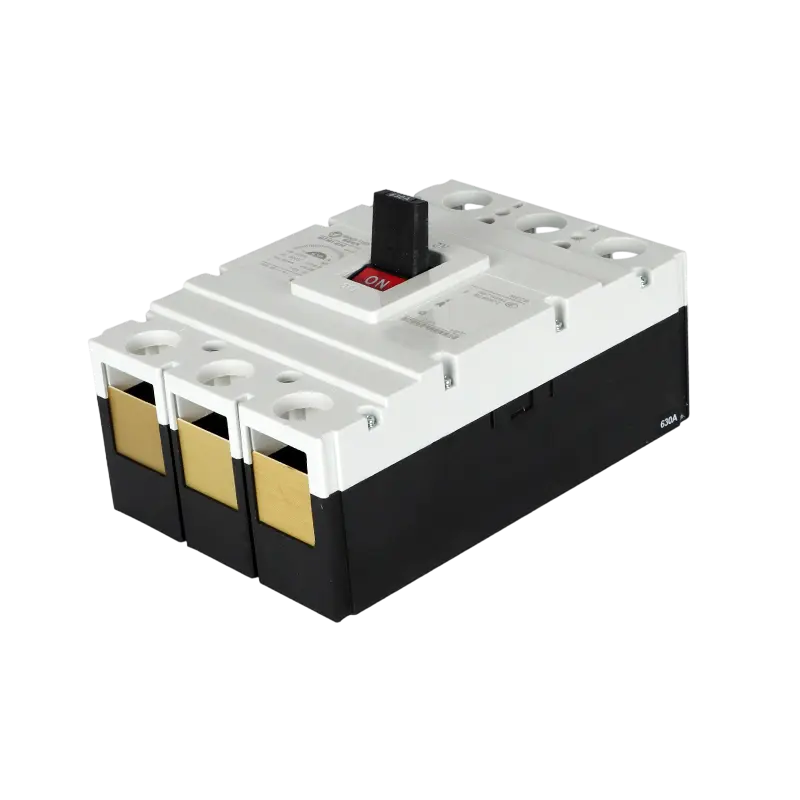

Name: Interruttore automatico scatolato CA MT-M1 3/4P, 63 A–1600 A, protezione elettrica affidabile
Rating: 5 (99 reviews)

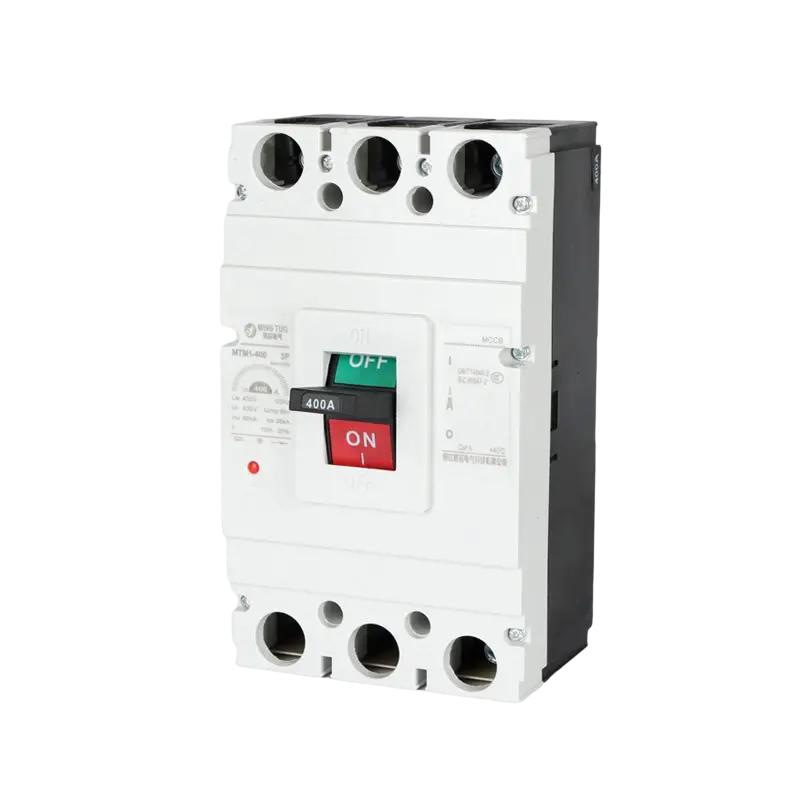

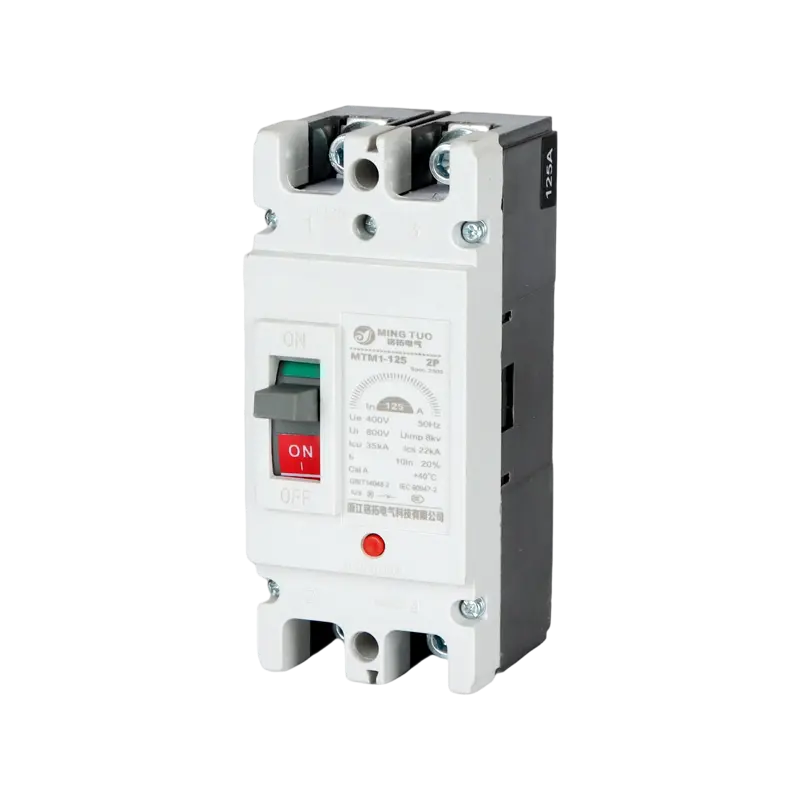

Interruttore automatico scatolato CA MT-M1 3/4P, 63 A–1600 A, protezione elettrica affidabile

Descrizione:

L'interruttore automatico scatolato (MCCB) della serie MT-M1 è progettato per fornire protezione e controllo affidabili nei sistemi di distribuzione dell'alimentazione CA a 50 Hz, con tensioni operative nominali fino a 400 V e correnti che vanno da 63 A a 1600 A. Progettato per salvaguardare i circuiti e le apparecchiature collegate, MT-M1 interrompe in modo efficiente sovraccarichi, cortocircuiti e condizioni di sottotensione, gestendo anche l'avvio occasionale del motore senza compromettere l'integrità del sistema.

Compatto ma robusto, questo MCCB presenta una capacità di interruzione superiore e un arco minimo, garantendo affidabilità operativa a lungo termine. Il suo design modulare consente il montaggio sia verticale che orizzontale, garantendo un'installazione flessibile in quadri elettrici stretti o centri di controllo motore. Completamente certificato secondo IEC 60947-2 e GB14048.2, MT-M1 soddisfa gli standard internazionali di qualità e sicurezza.

Applicazioni:

L'MCCB MT-M1 fornisce protezione affidabile in diversi sistemi elettrici, tra cui:

Quadri di distribuzione dell'energia principale e secondaria

Centri controllo motori e quadri di avviamento

Circuiti di protezione del generatore

Macchinari industriali e manifatturieri

Impianti elettrici commerciali e residenziali

Sistemi di integrazione dell'energia solare ed eolica

Principio di funzionamento: il principio di funzionamento dell'MCCB della serie MT-M1 è monitorare la corrente del circuito e, in caso di sovraccarico, cortocircuito o guasto a terra, determinare e attivare automaticamente il meccanismo per interrompere rapidamente il circuito. Inoltre, estingue l'arco in modo sicuro attraverso un sistema di estinzione dell'arco, interrompendo così in modo affidabile il guasto e proteggendo il circuito e l'apparecchiatura.

MCCB

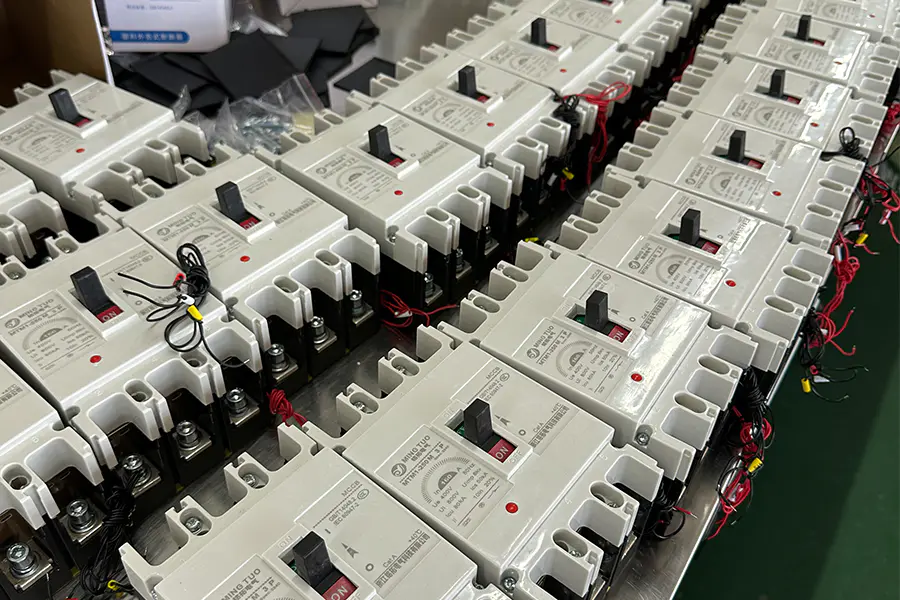

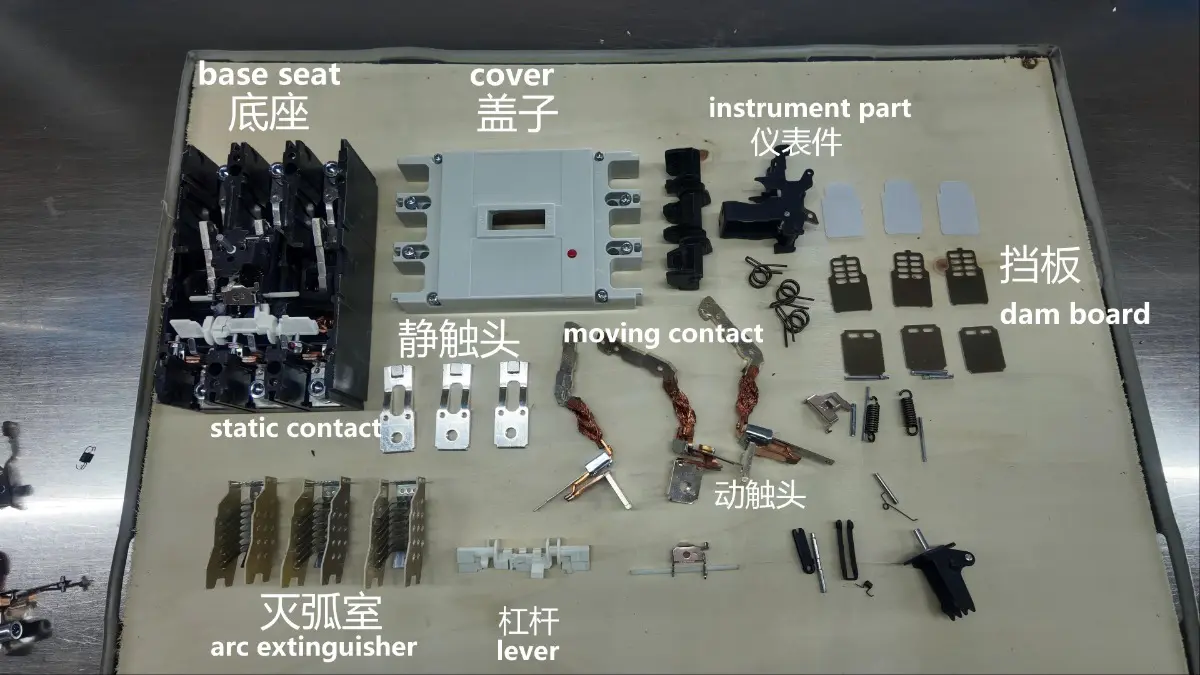

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

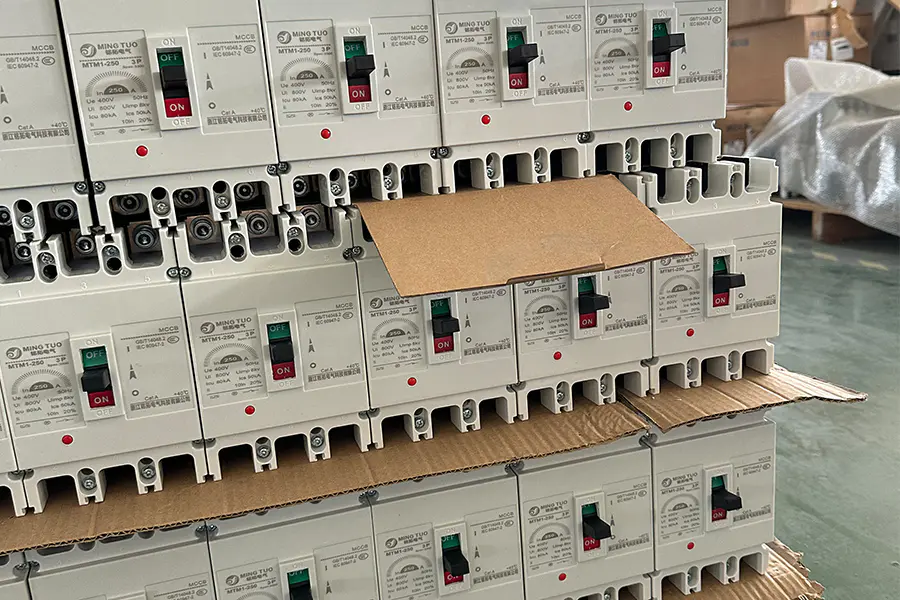

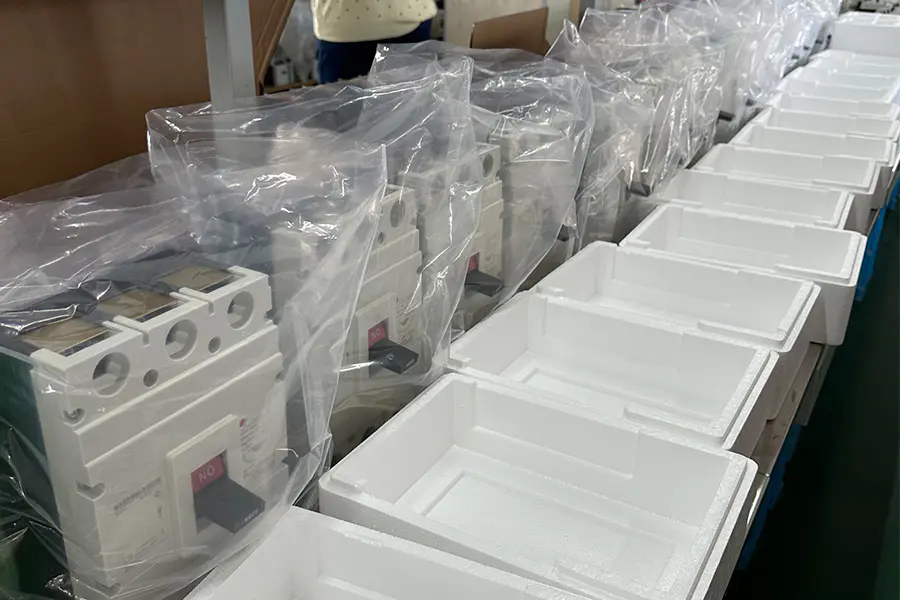

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

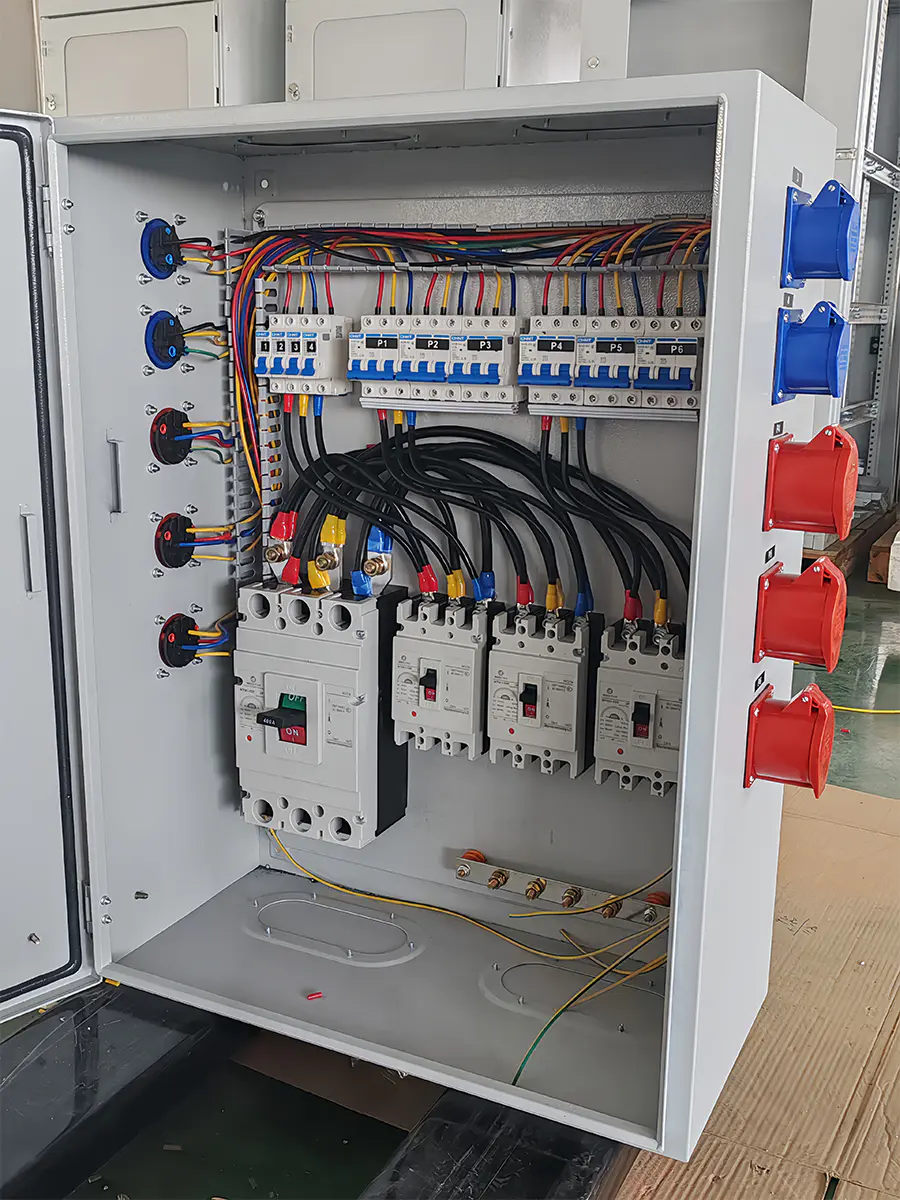

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

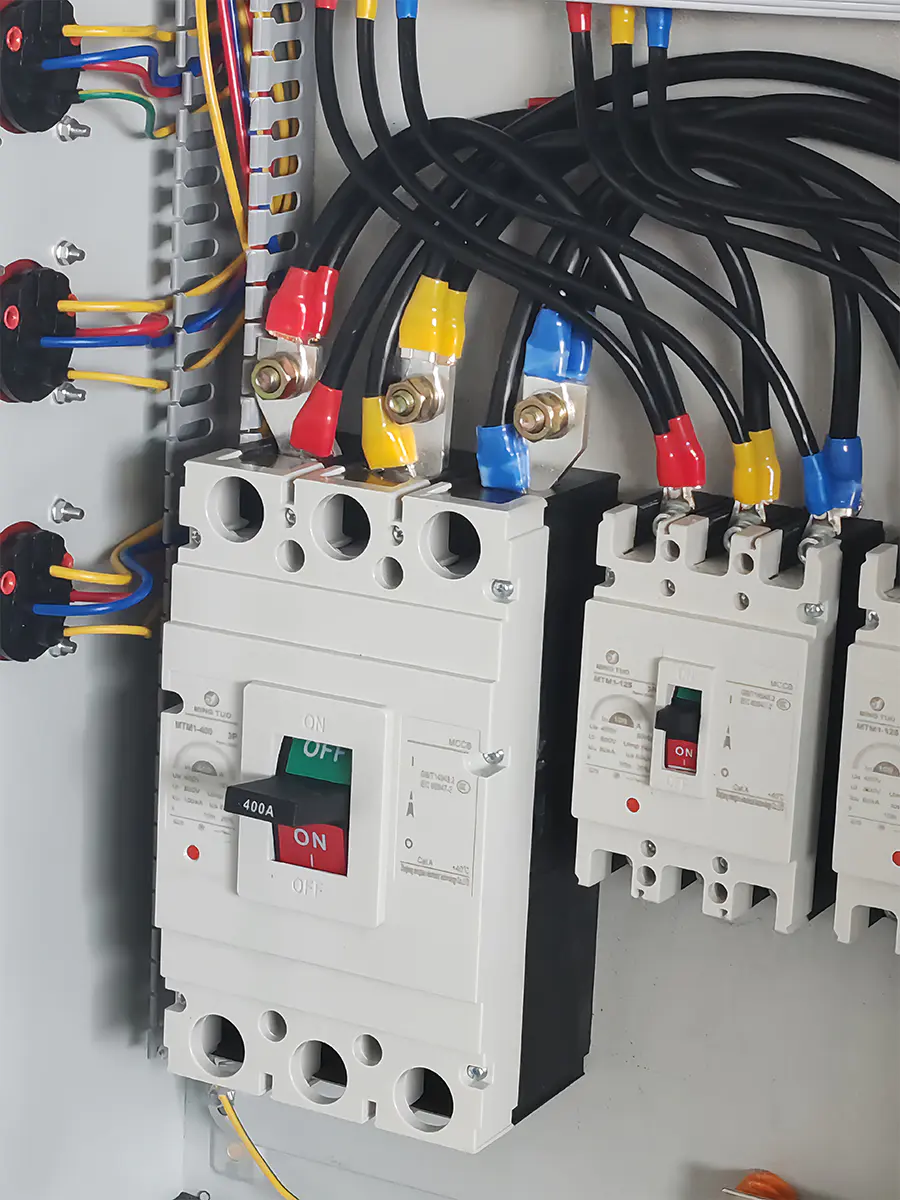

b64cb82cb063b5509f2ea787600334d2
3c16a183fdcdba56f310533eba28cb60

Digitare	palo	Dimensioni esterne						Dimensioni di installazione (mm)			Dimensioni di connessione del pannello posteriore (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Sinistra 44 Destra 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Digitare	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Corrente nominale (A）	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Tensione nominale Ue(V)	AC400		AC400	AC400/AC690	AC400	AC400	AC400/AC690	AC400
Tensione di isolamento nominaleUi(V)	AC800		AC800			AC800
Numero di poli	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA） Cortocircuito limite nominale livello del potere di interruzione	L	M	S	L	M	S	L	M
IcukA） Cortocircuito limite nominale potere di interruzione	12	35	12	35	50	12	35	50
Ic（kA） Potere di interruzione nominale in cortocircuito	6	22	6	22	35	6	22	35
Cortocircuito limite nominale potere di interruzione	4500		3000			2500
Vita operativa (ciclo)	8500		7000			6500
Distanza dell'arco (mm）	0、<50		0、<50			<50
Dimensioni
Dimensioni di installazione
