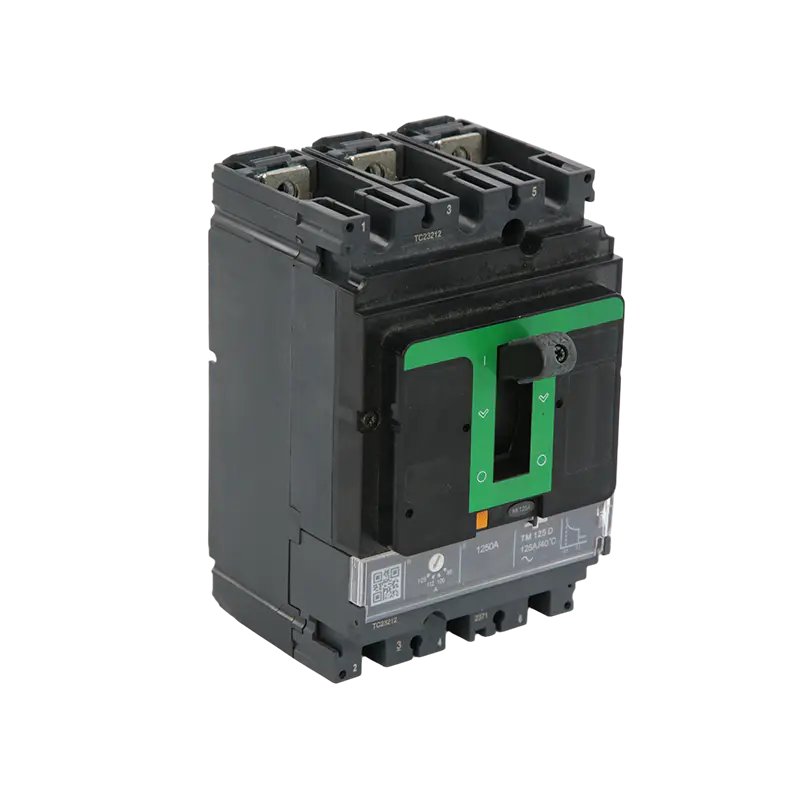

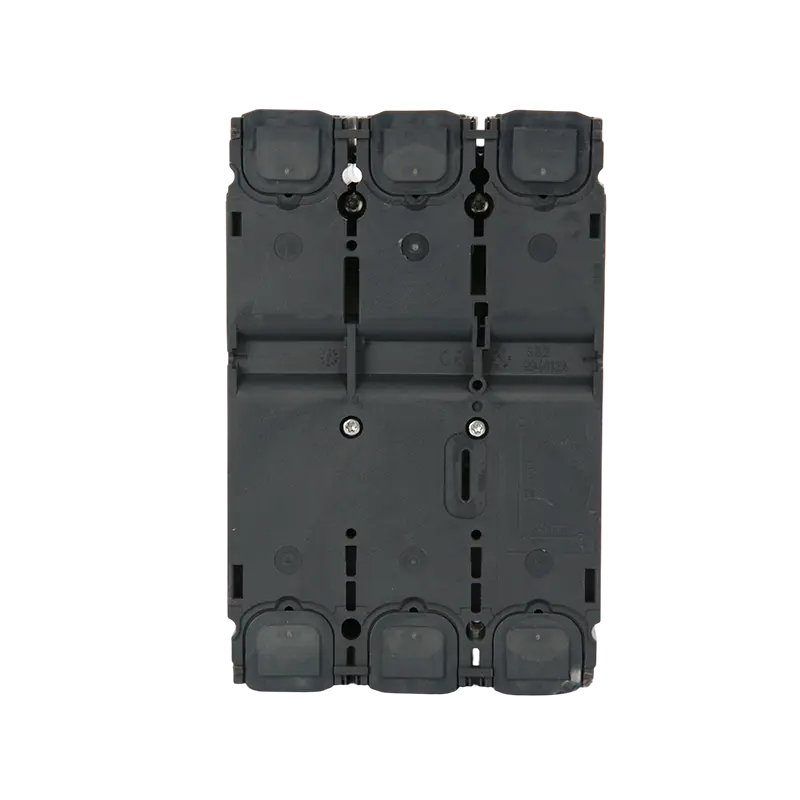

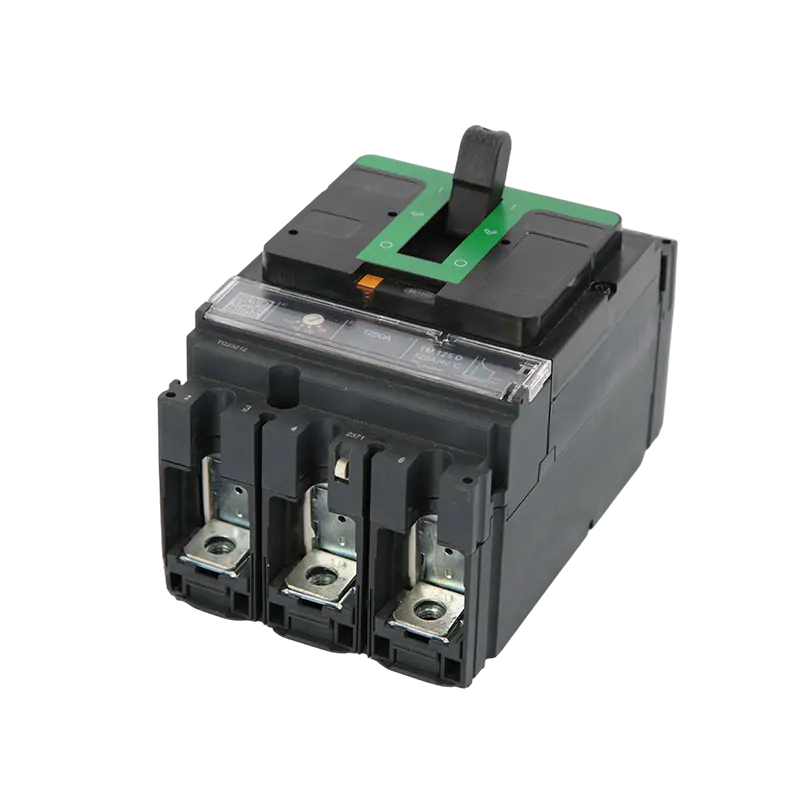

Name: Interruttore automatico scatolato CA MT-NSX 3/4P 100A-630A per distribuzione industriale e commerciale
Rating: 5 (99 reviews)

Interruttore automatico scatolato CA MT-NSX 3/4P 100A-630A per distribuzione industriale e commerciale

Descrizione:

Gli interruttori automatici scatolati (MCCB) della serie MT-NSX forniscono una protezione affidabile e versatile per sistemi elettrici a bassa tensione, ampiamente adottati in impianti industriali, edifici commerciali e progetti di infrastrutture critiche. Progettati sia per la sicurezza che per l'efficienza, questi demolitori offrono prestazioni costanti in condizioni operative impegnative.

Applicazioni:

L'MCCB MT-NSX è un componente essenziale per la protezione dei circuiti elettrici e delle apparecchiature collegate. Le impostazioni di intervento regolabili e la robusta capacità di interruzione lo rendono adatto al coordinamento selettivo in reti elettriche complesse. Le applicazioni tipiche includono:

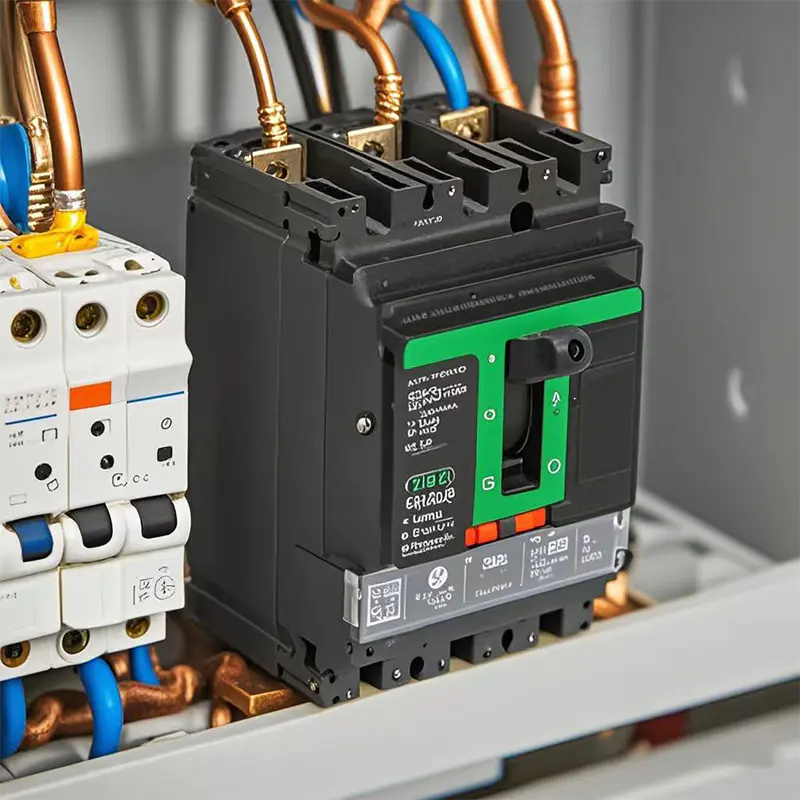

Schede e pannelli di distribuzione dell'alimentazione principale

Centri controllo motori e quadri di avviamento

Protezione del generatore e dell'alimentazione di backup

Sistemi di alimentazione per macchinari industriali

Circuiti elettrici di edifici commerciali e uffici

Sistemi di energia rinnovabile, compresi impianti solari ed eolici

MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

Protezione da sovraccarico

Utilizzare componenti termici (strisce bimetalliche) o dispositivi di rilascio elettronici per monitorare la corrente.

Quando la corrente supera il valore impostato e perdura per un certo periodo di tempo, l'elemento termico si piega a causa del calore (o l'unità elettronica invia un segnale), attivando il meccanismo meccanico per disconnettere il circuito ed evitare che il circuito si surriscaldi.

Protezione da cortocircuito

Implementato tramite rilascio elettromagnetico (bobina e nucleo di ferro).

Quando si verifica un cortocircuito, l'elevata corrente istantanea genera un forte campo magnetico, che spinge l'armatura a entrare in collisione con il meccanismo di rilascio e a disconnettersi rapidamente in pochi millisecondi, sopprimendo la corrente di guasto.

MCCB
NSX Motor Operate
MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Articolo n.		NSX100-250	NSX400-630
Numero di poli		3P, 4P
Controllo	Manuale	a levetta con manovra rotativa diretta o rinviata
Connessioni	Risolto	collegamenti frontali
Risolto	Plug-in	collegamenti frontali/rear connections
Caratteristiche elettriche (secondo IEC60947 e EN60947-2)
Corrente nominale	Dentro(A)	16,25,32,40,50,63,80,100,125,160,200,250	400.500.630
Tensione di isolamento nominale	Ui(V)	800
Tensione nominale di tenuta ad impulso	Uimp(kV)	8
Tensione operativa nominale	Ue(V)	CA 50/60 Hz,690
Categoria di utilizzo		A
Livelli di potere di interruzione		F、N、H
Potere di interruzione (kA efficace) AC 50/60 Hz 380/415 V	terapia intensiva	36, 50, 70
Potere di interruzione di servizio (kA rms) AC 50/60 Hz 380/415 V	IC	36, 50, 70
Prestazioni operative	Meccanico	20000	10000
	Elettrico	10000	5000
Protezione		TMD, Micrologica
Ausiliari di indicazione e controllo
Interruttore ausiliario
Bobina di shunt MX		■
Bobina di minima tensione MN		■

Modello		MTEZC-100	MTEZC-125	MTEZC-250	MTEZC-400	MTEZC-630
Corrente del guscio	Inm(A)	100A	125A	250A	400A	630A
Tensione di lavoro nominale	Ue(v)	CA415/550 V
Tensione di isolamento nominale	Ui(v)	690 V
Tensione nominale di tenuta ad impulso	Uimp(kv)	6kV
Numero di poli		2P / 3P/4P	3P	2P / 3P/4P	3P / 4P	3P / 4P
Potere di interruzione limite nominale in cortocircuito Icu (kA) o-co	415 V	30-100 / 7,5-100	10-100	36-85 / 18-85	36-70	36-70
	550V	10-20 / 2,5-20	5-20	10-25 / 5-25	36-50	36-50
Capacità di interruzione nominale in cortocircuito Ics (kA)	110-400 V	50% terapia intensiva / 25-50% terapia intensiva	50% terapia intensiva	50% terapia intensiva / 50%ICU	100%(220-415 V)	100%(220-415 V)
Capacità di interruzione nominale in cortocircuito Ics (kA)	415-550 V	25% terapia intensiva / 25-50% terapia intensiva	50% terapia intensiva	50% terapia intensiva / 50%ICU	50%(440 V)	50%(440 V)
Durabilità	Meccanico	13000	13000	10000	10000	10000
Durabilità	Elettrico	4000	4000	5000	4000	3000
