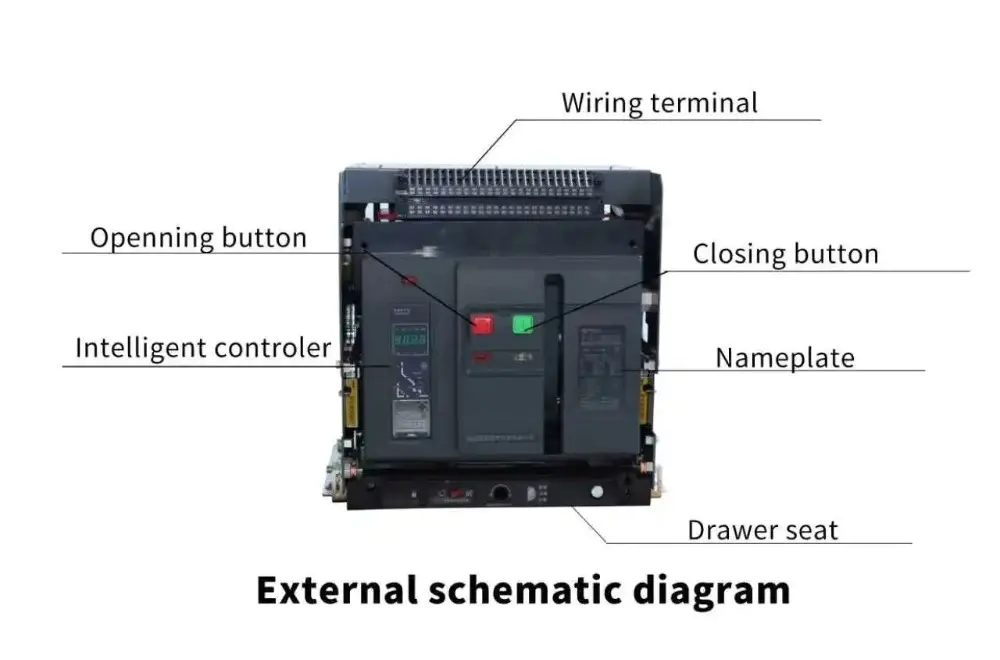

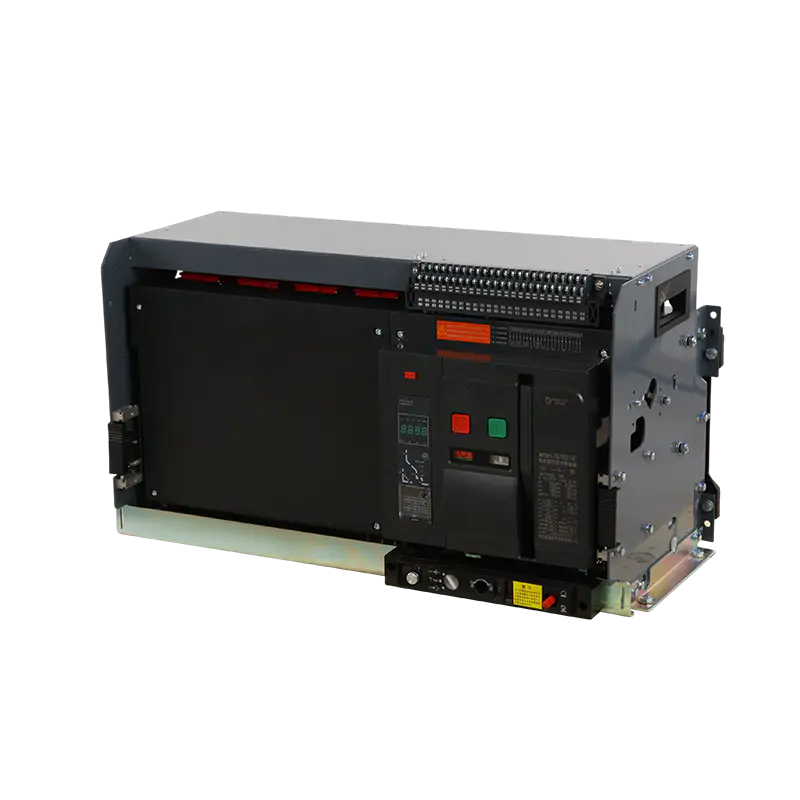

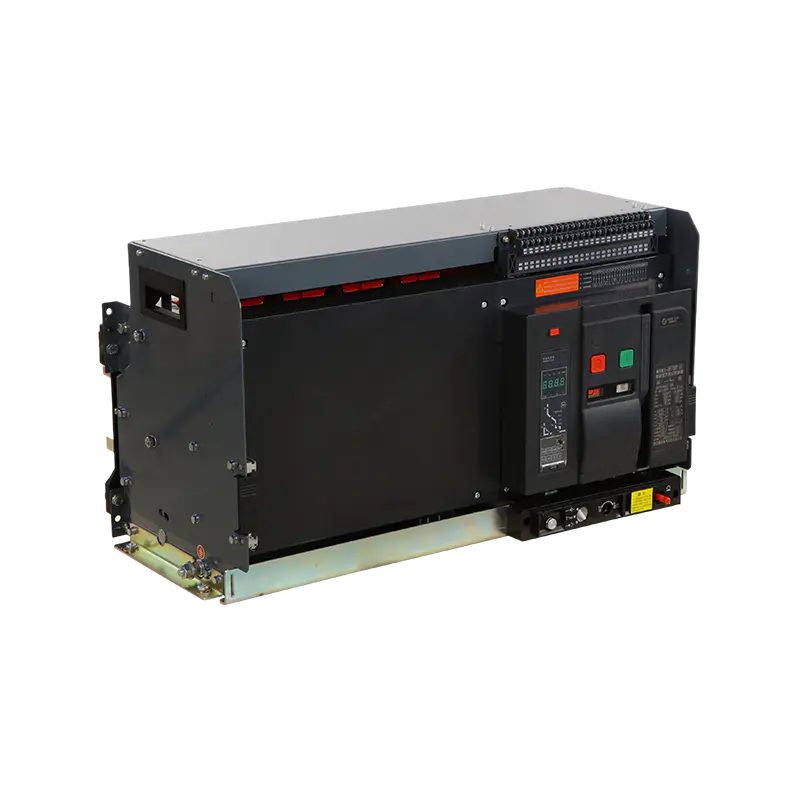

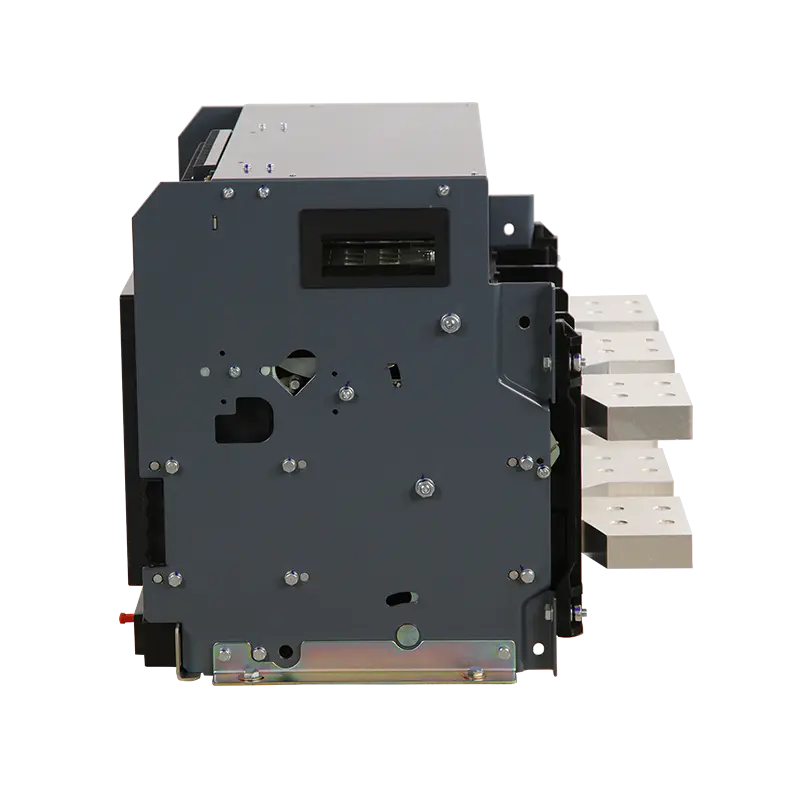

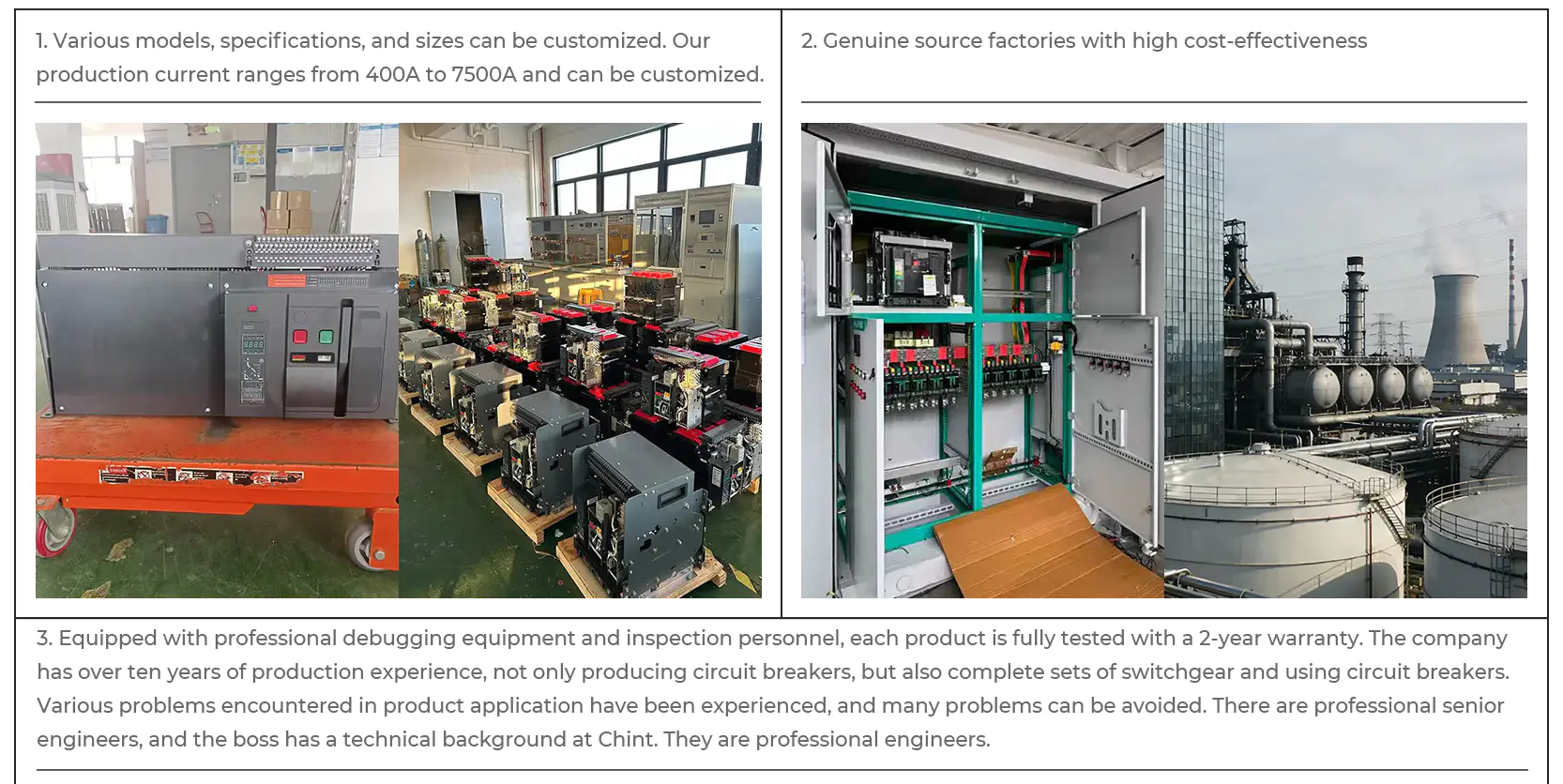

Descrizione: Panoramica del prodotto

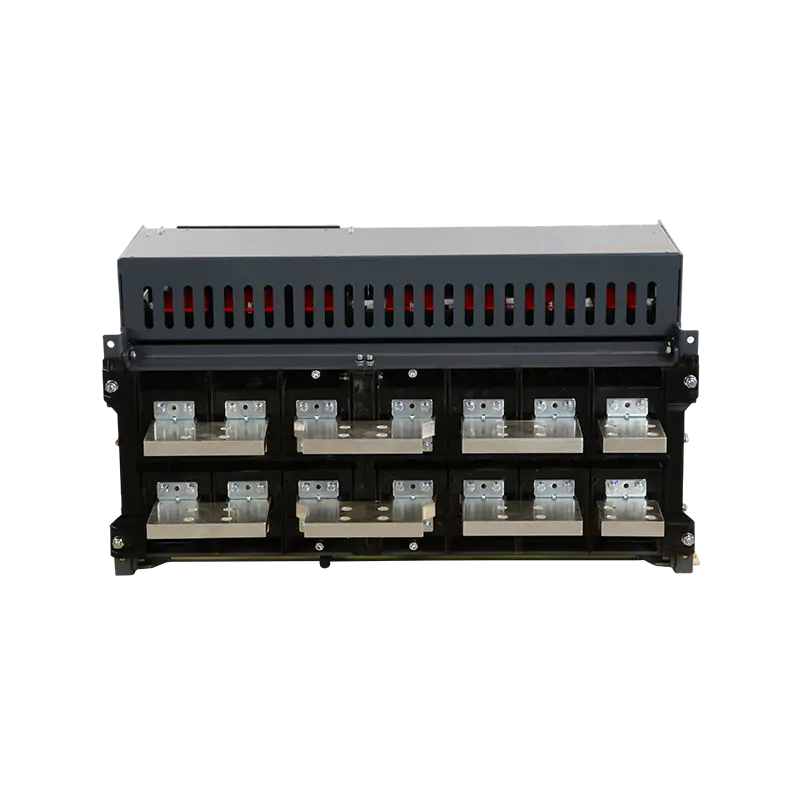

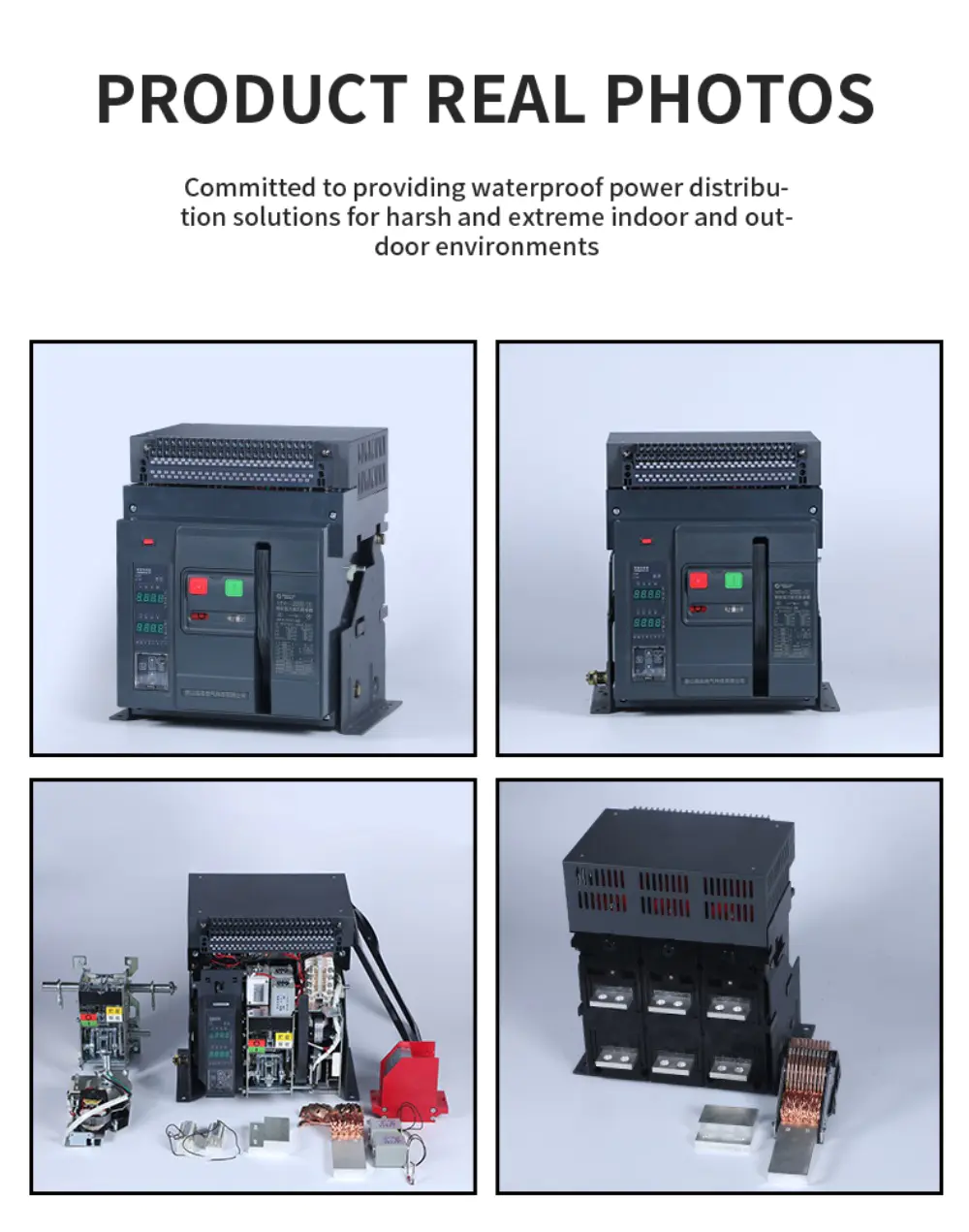

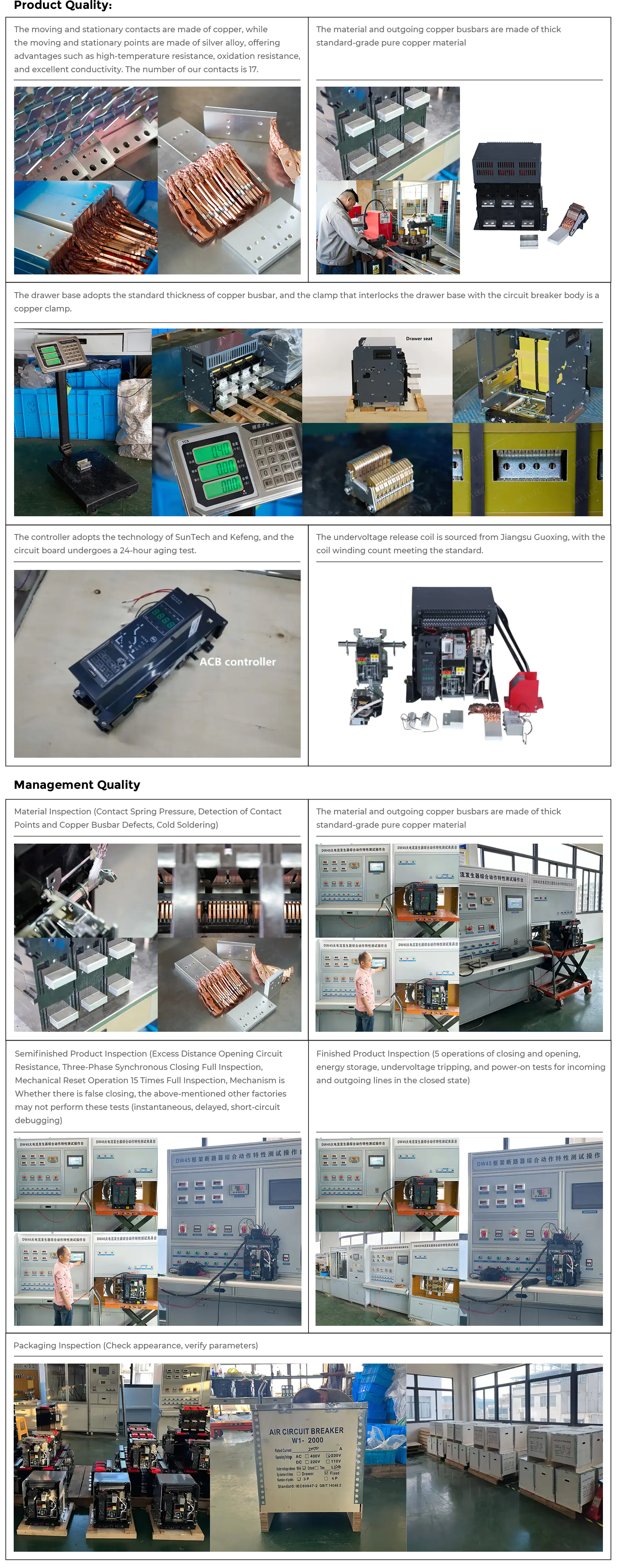

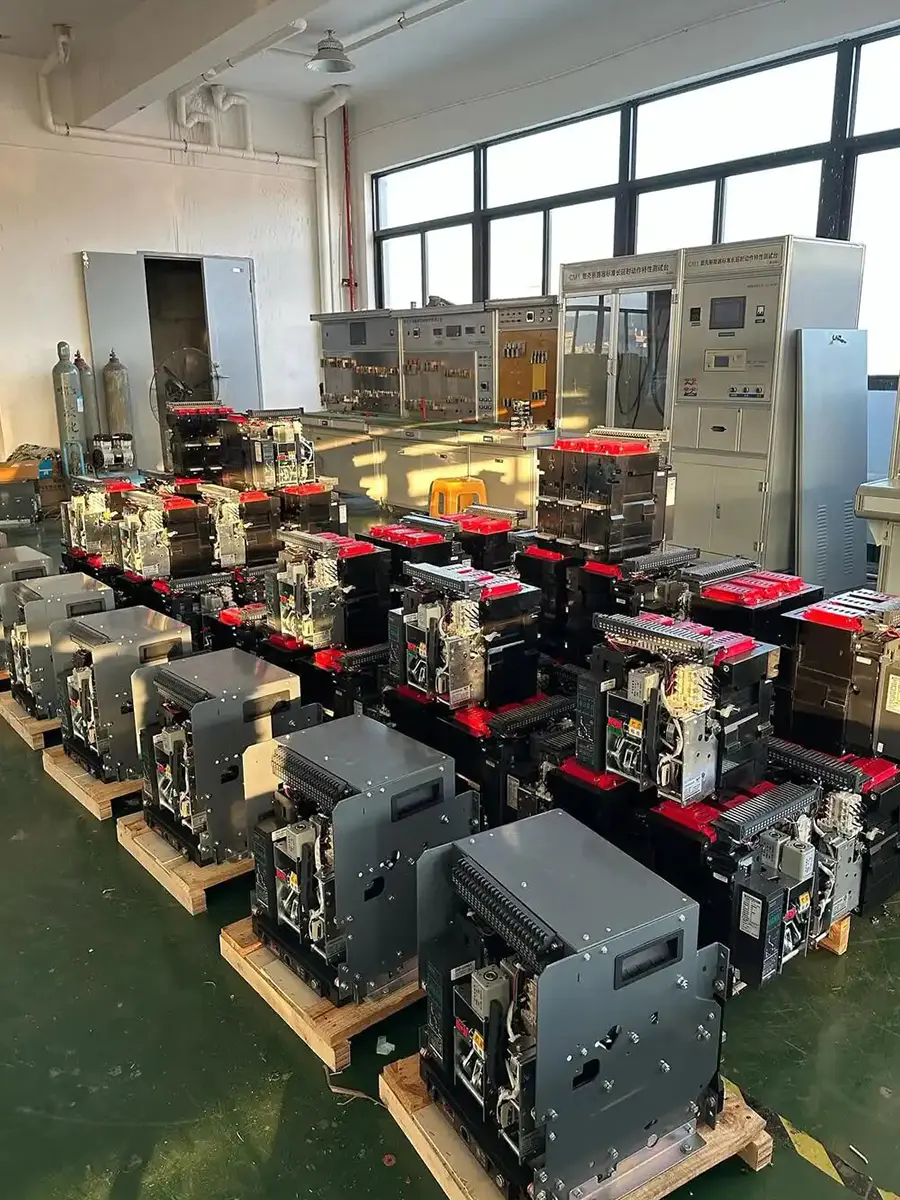

L'interruttore automatico aperto estraibile serie MT è progettato per sistemi di distribuzione principale a bassa tensione che richiedono elevata capacità di corrente, flessibilità operativa e prestazioni di protezione affidabili. Grazie alla struttura estraibile, l'interruttore può essere inserito, estratto o isolato in sicurezza senza scollegare il cablaggio principale, rendendo l'ispezione e la manutenzione più efficienti.
Coprendo un intervallo di corrente nominale da 2.000 A a 3.200 A, questa serie è adatta per l'uso come interruttore principale in ingresso o interruttore di alimentazione per carichi pesanti in sistemi di alimentazione industriali e commerciali. Il suo design con estinzione dell'arco d'aria consente prestazioni di interruzione stabili in condizioni di sovraccarico e cortocircuito, contribuendo a mantenere la continuità del sistema e la sicurezza delle apparecchiature.

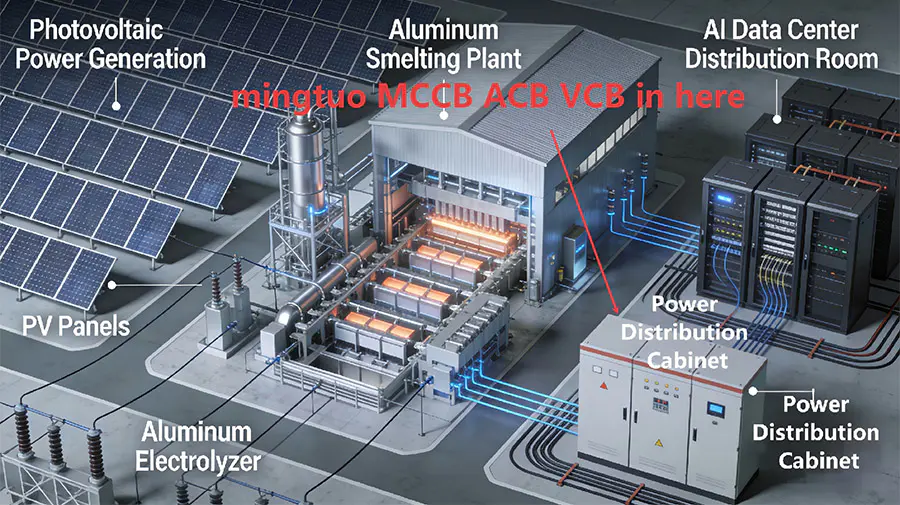

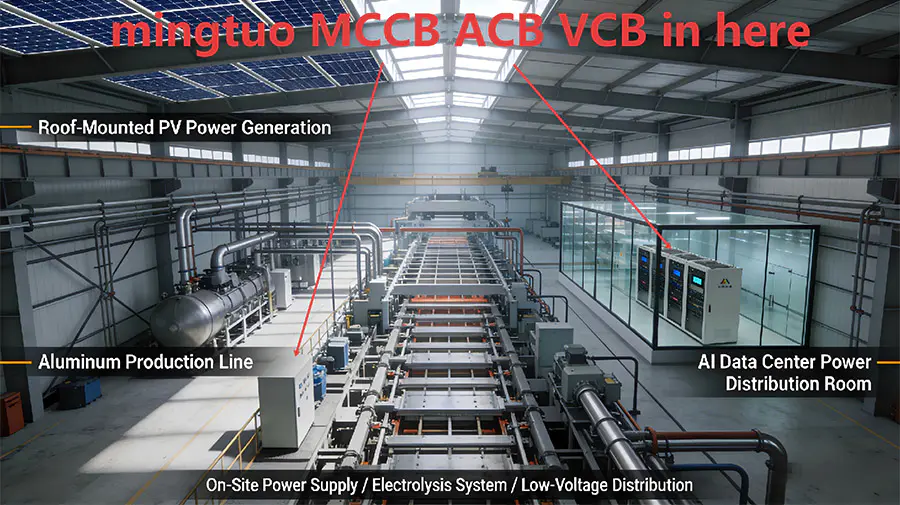

La serie MT è conforme ai pertinenti standard sugli interruttori automatici a bassa tensione, tra cui IEC 60947-2 e GB 14048.2, rendendola adatta per l'integrazione in gruppi di quadri standardizzati e armadi di distribuzione di energia. Ampiamente utilizzato nella produzione di energia fotovoltaica, nelle imprese industriali e minerarie di nuova energia, nei data center AI, nelle centrali elettriche, negli impianti di produzione di alluminio.
Applicazioni:
Gli interruttori automatici aperti estraibili della serie MT sono ampiamente utilizzati nei sistemi di distribuzione dell'energia a bassa tensione dove sono richiesti valori di corrente elevati e affidabilità operativa. Le applicazioni tipiche includono:
Impianti di produzione industriale
Edifici commerciali e ad uso misto
Data center e strutture critiche
Ospedali e infrastrutture pubbliche
Quadri di distribuzione elettrica e sistemi di commutazione
Il design estraibile li rende particolarmente adatti per installazioni che richiedono manutenzione ordinaria, aggiornamenti del sistema o tempi di fermo ridotti.
 | |
 |  |
 |  |

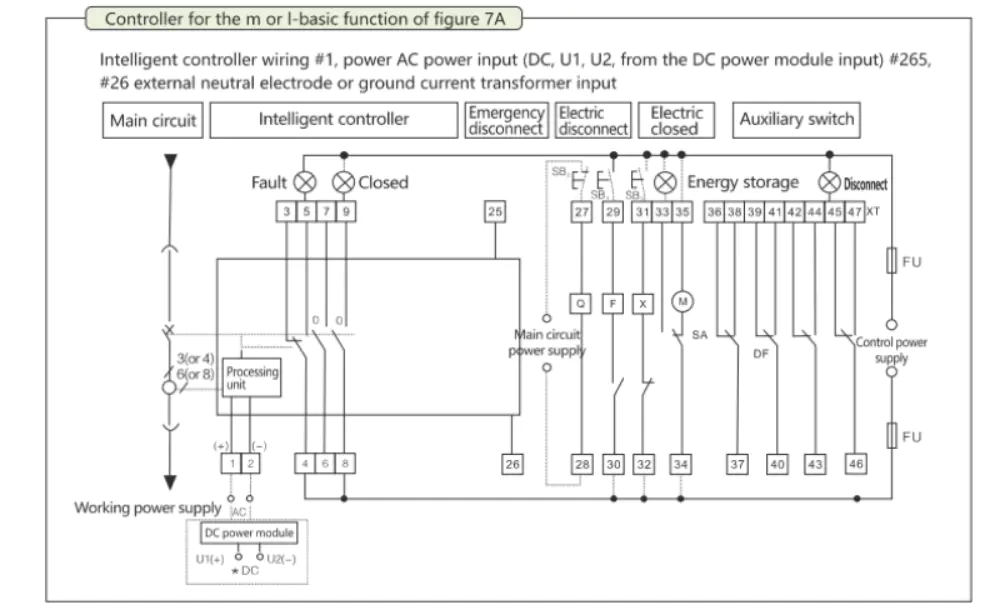

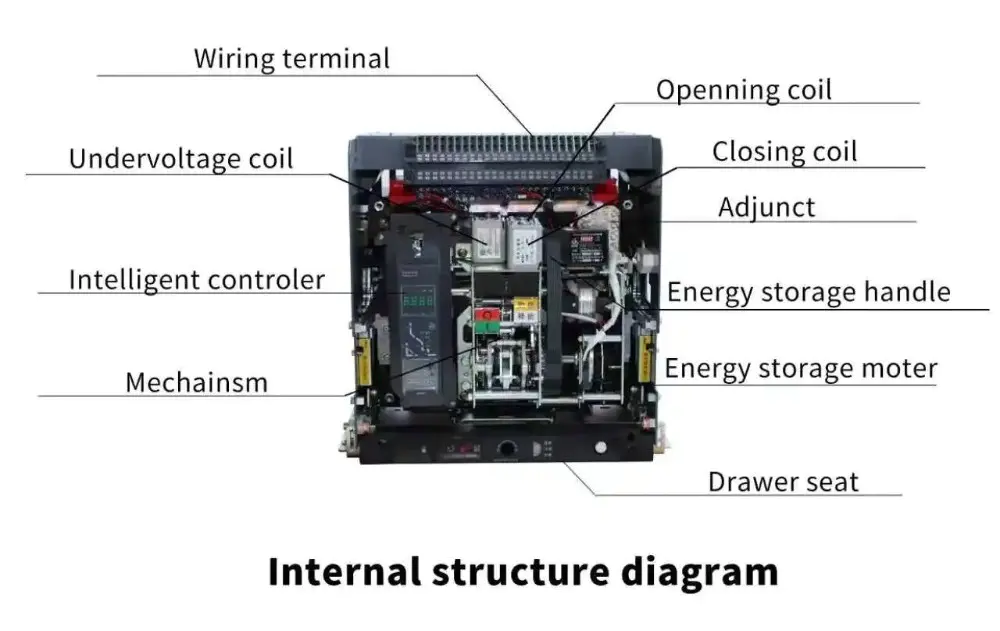

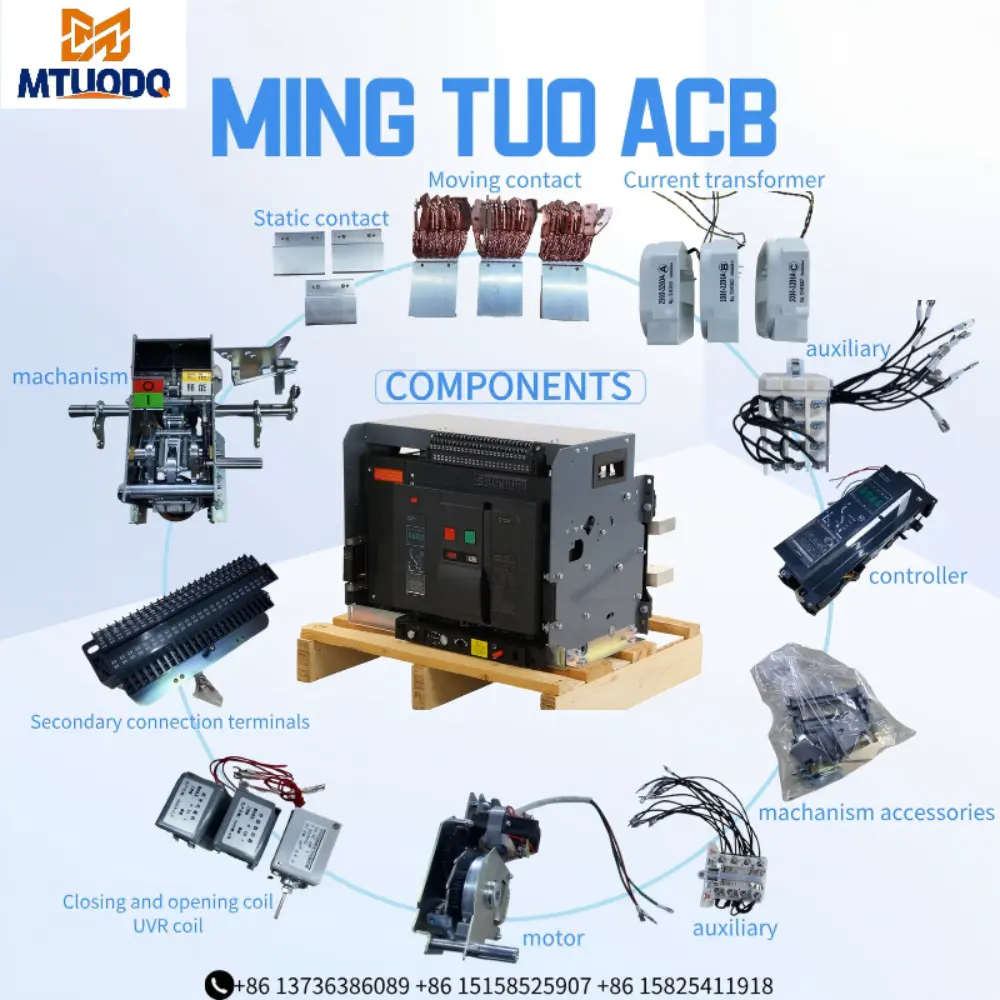

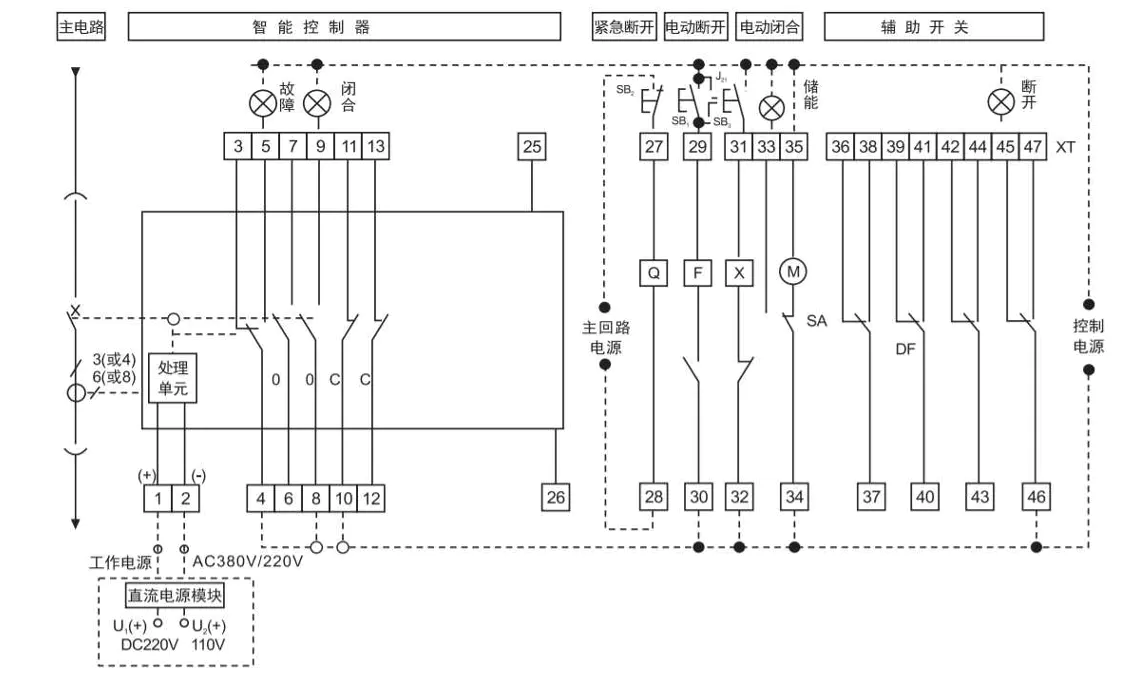

Quando il prodotto è chiuso e acceso, in caso di sovraccarico o cortocircuito, sottotensione o perdita di fase nel circuito, il trasformatore di corrente nell'ACB rileverà il segnale di corrente, che verrà trasmesso al controller. Il controller invierà quindi un comando al meccanismo di intervento, provocando la separazione e la disconnessione dei contatti dinamici e statici e il prodotto si aprirà, ottenendo la funzione di protezione del carico backend.
La doppia alimentazione realizza l'interblocco meccanico ed elettrico, commutando tra due linee di alimentazione. Quando l'alimentazione di rete è disponibile, l'interruttore automatico dell'alimentazione di rete è chiuso, ma il generatore di energia non può essere chiuso. Quando viene interrotta l'alimentazione di rete, il generatore genera energia e l'interruttore della linea di generazione di energia è chiuso, ma l'alimentazione di rete non può essere chiusa. È possibile chiudere solo una delle due fonti di alimentazione.
 |  |

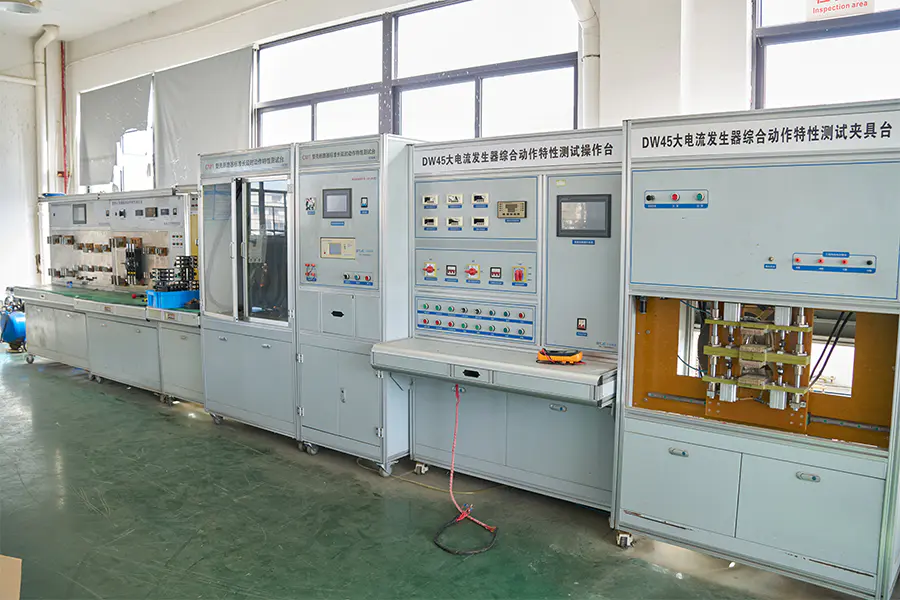

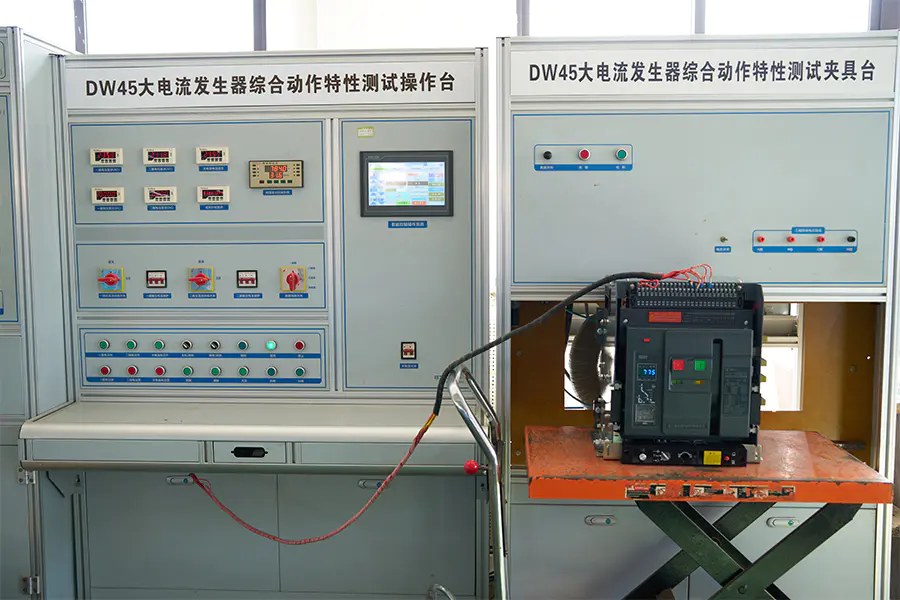

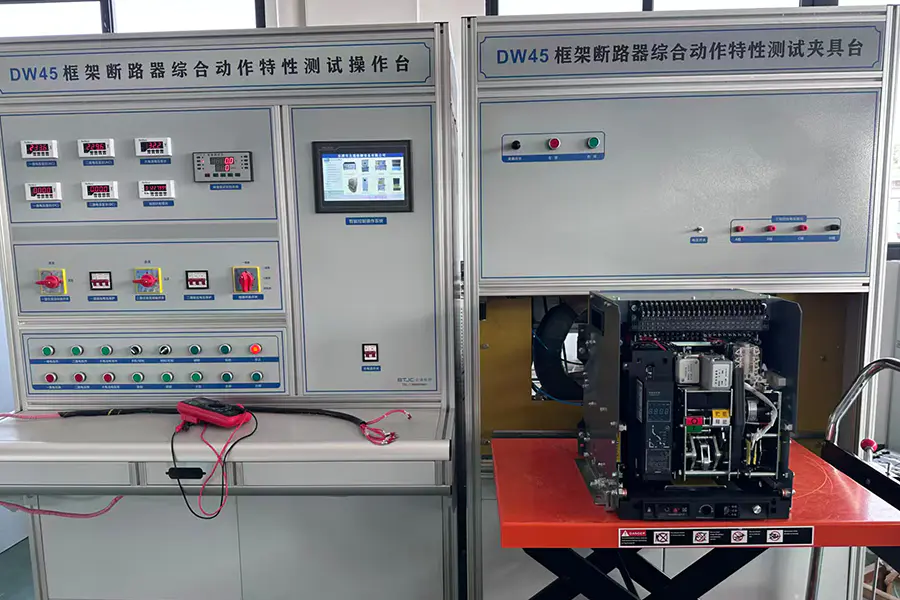

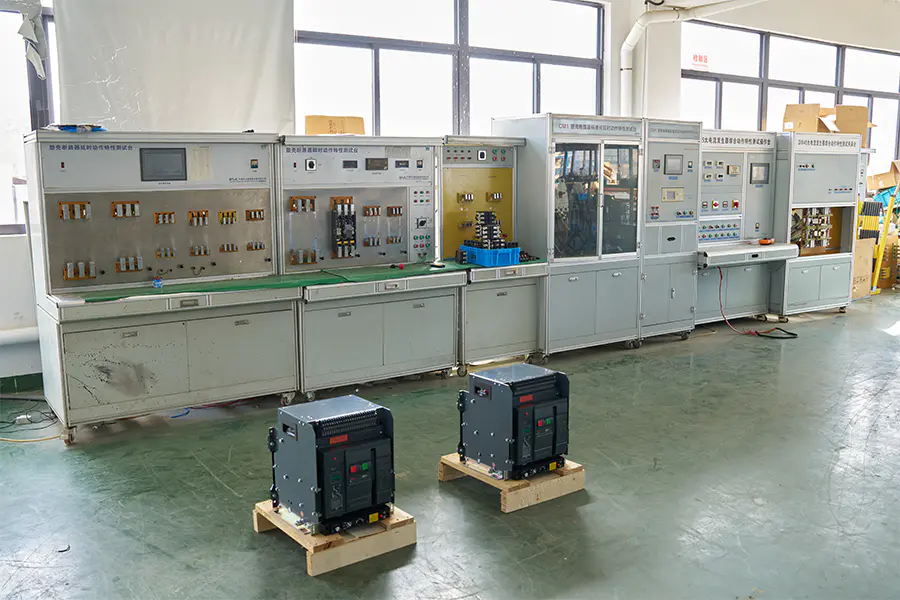

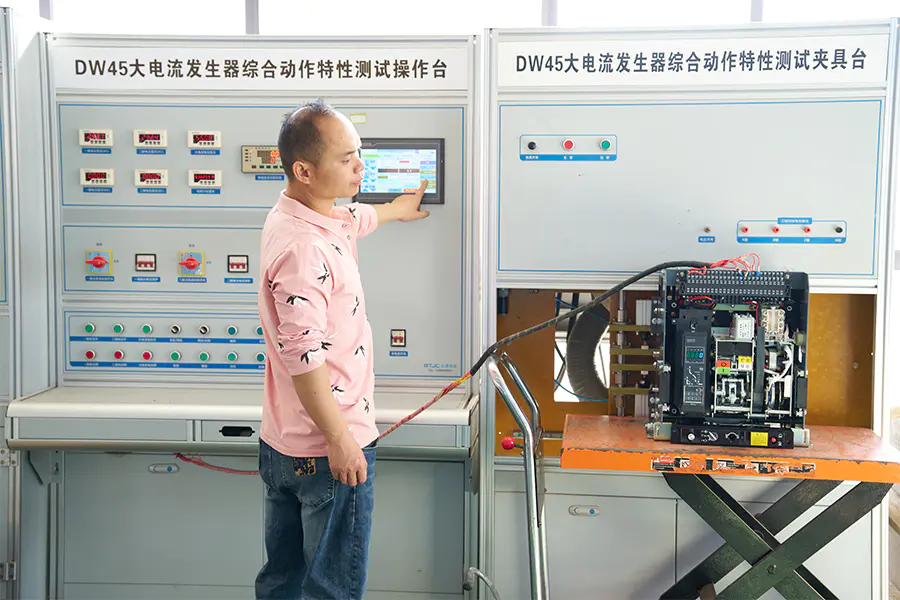

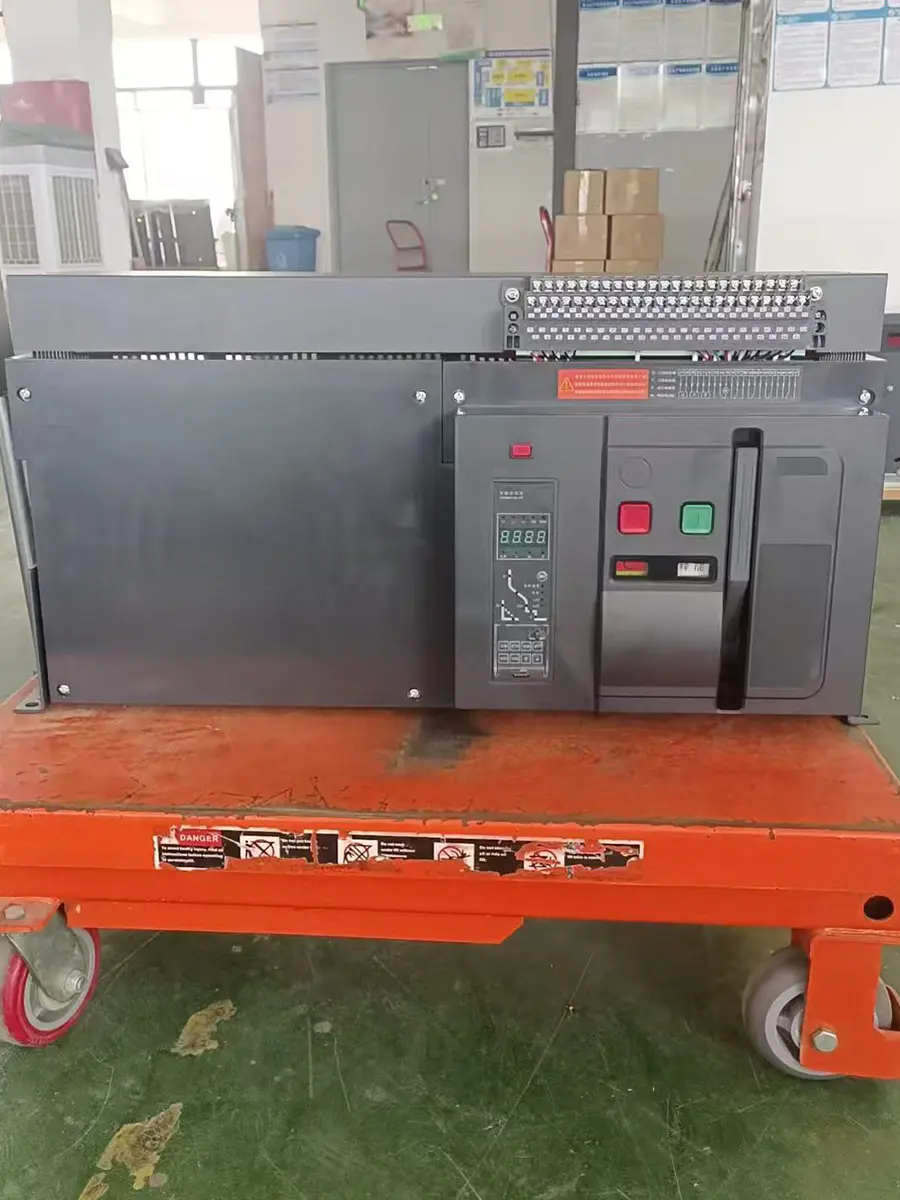

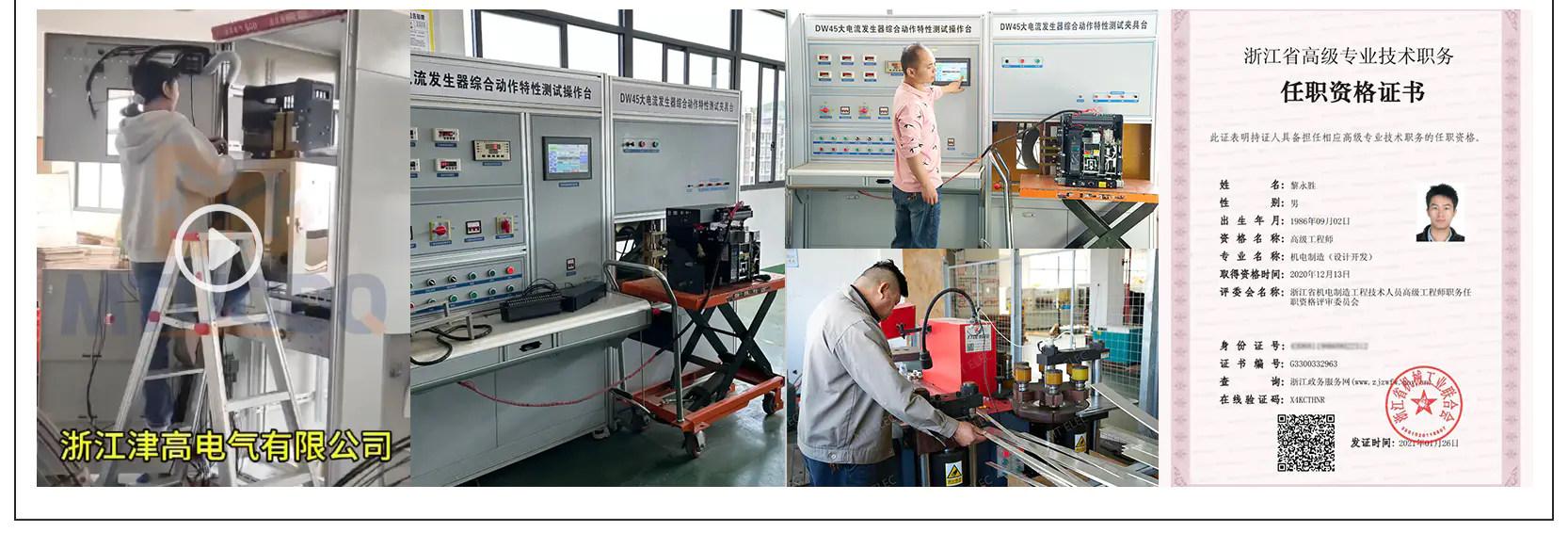

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

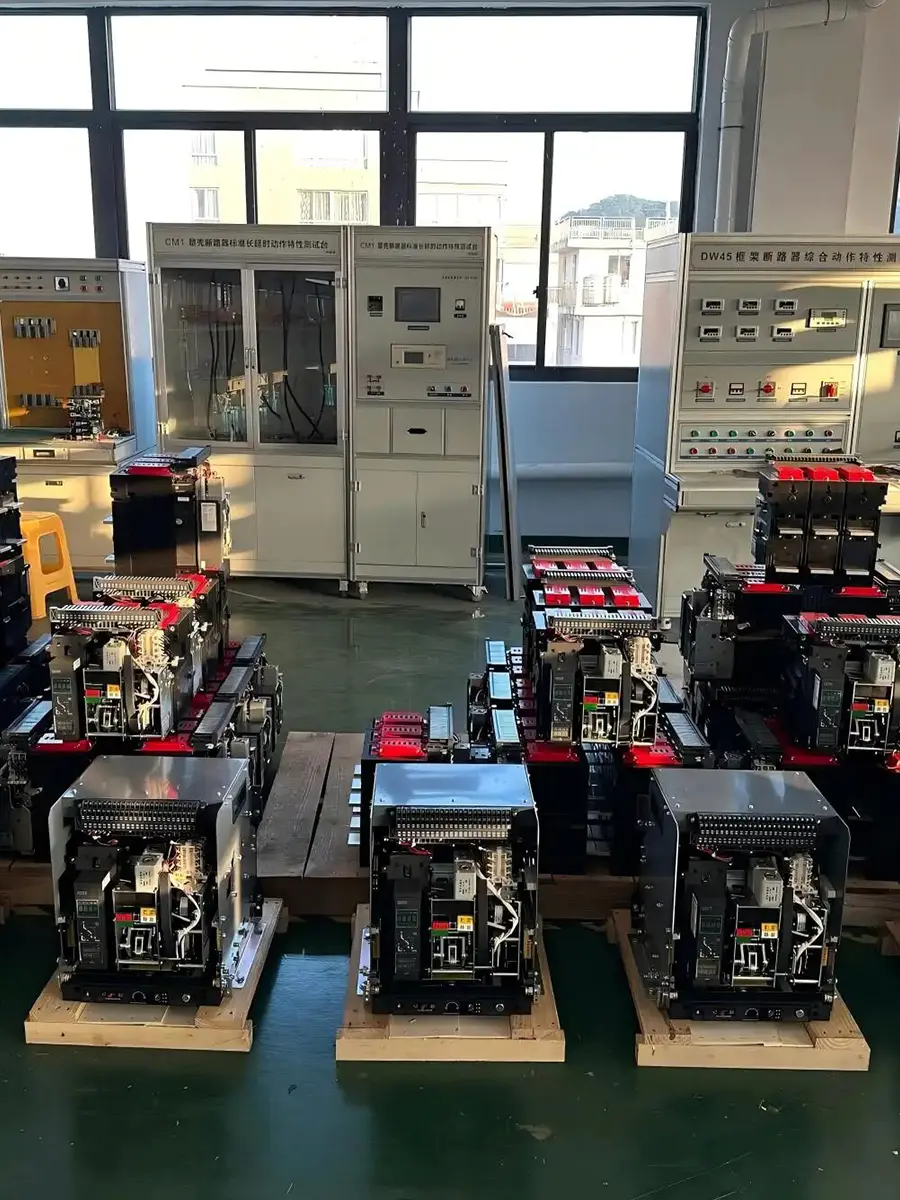

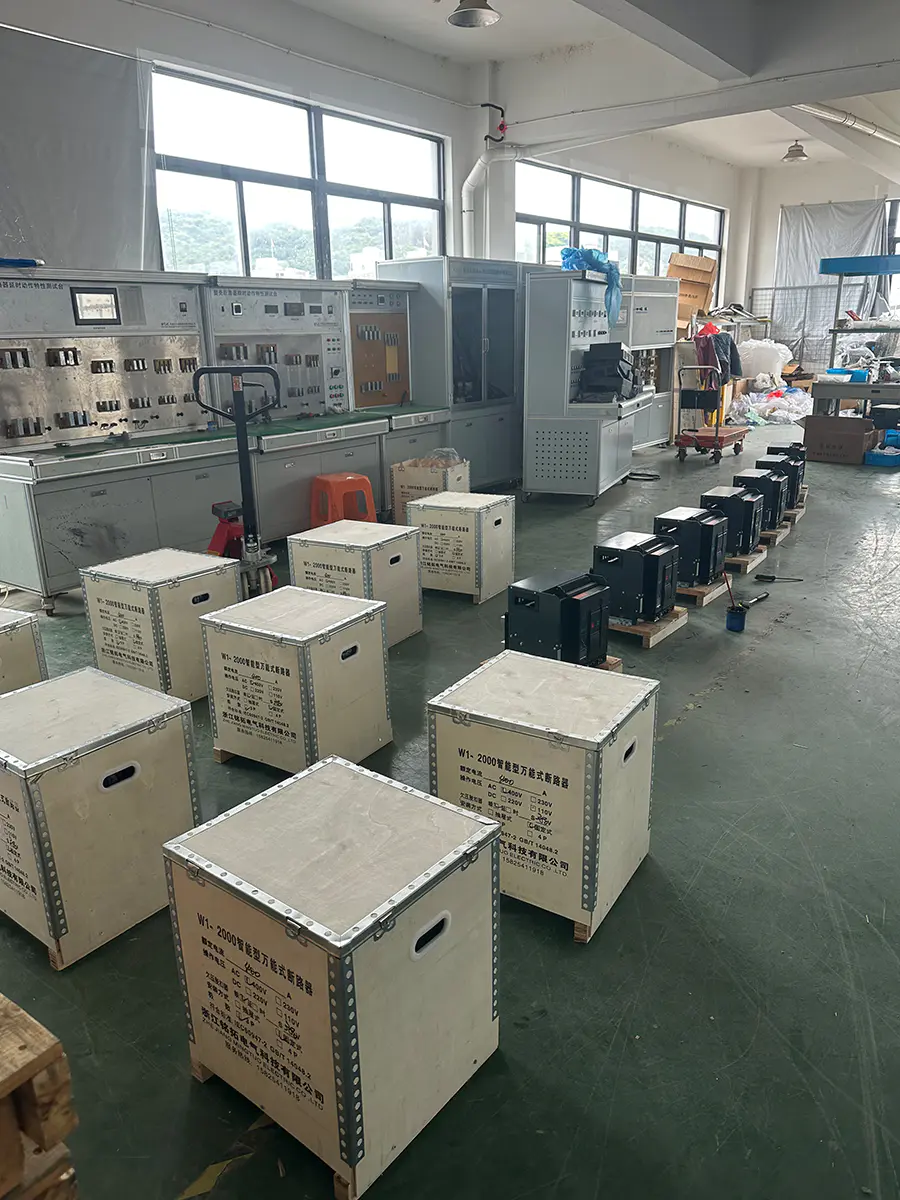

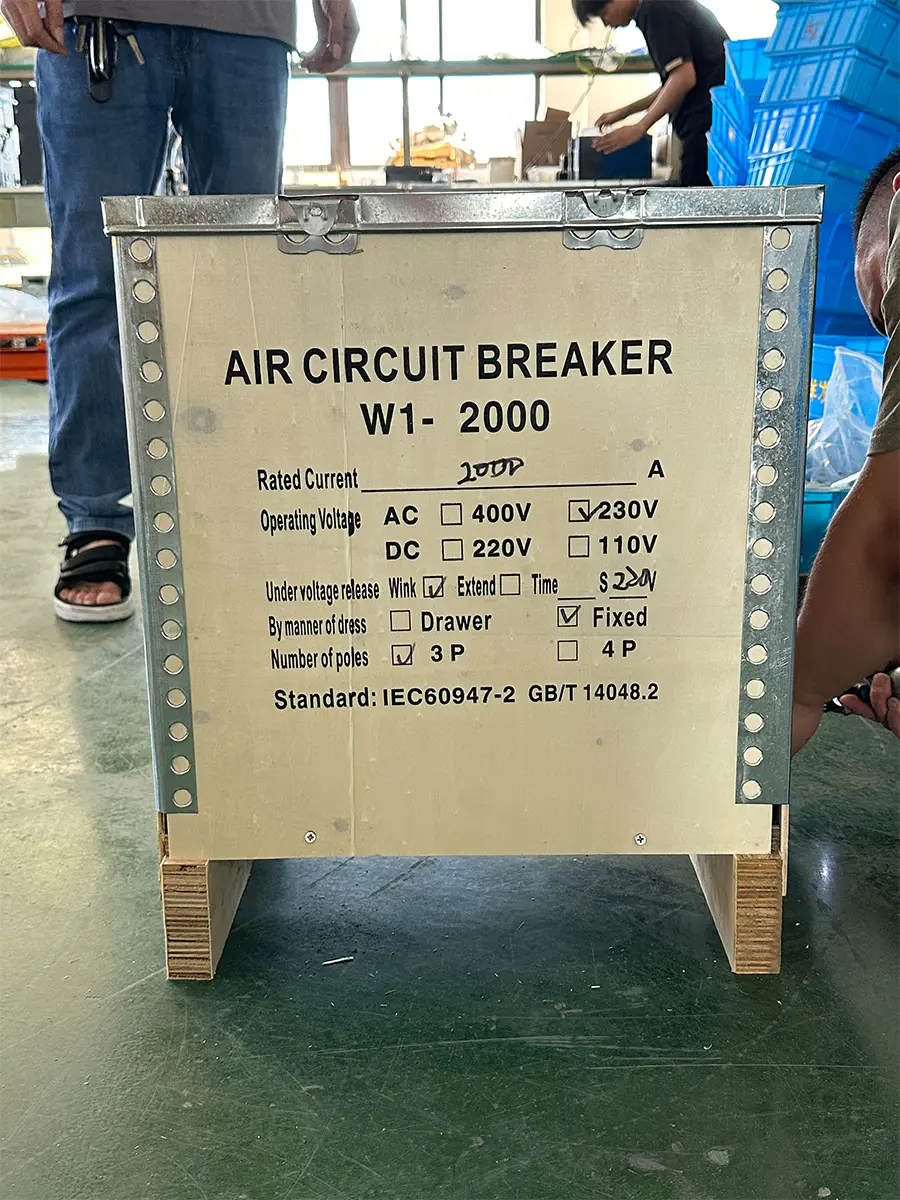

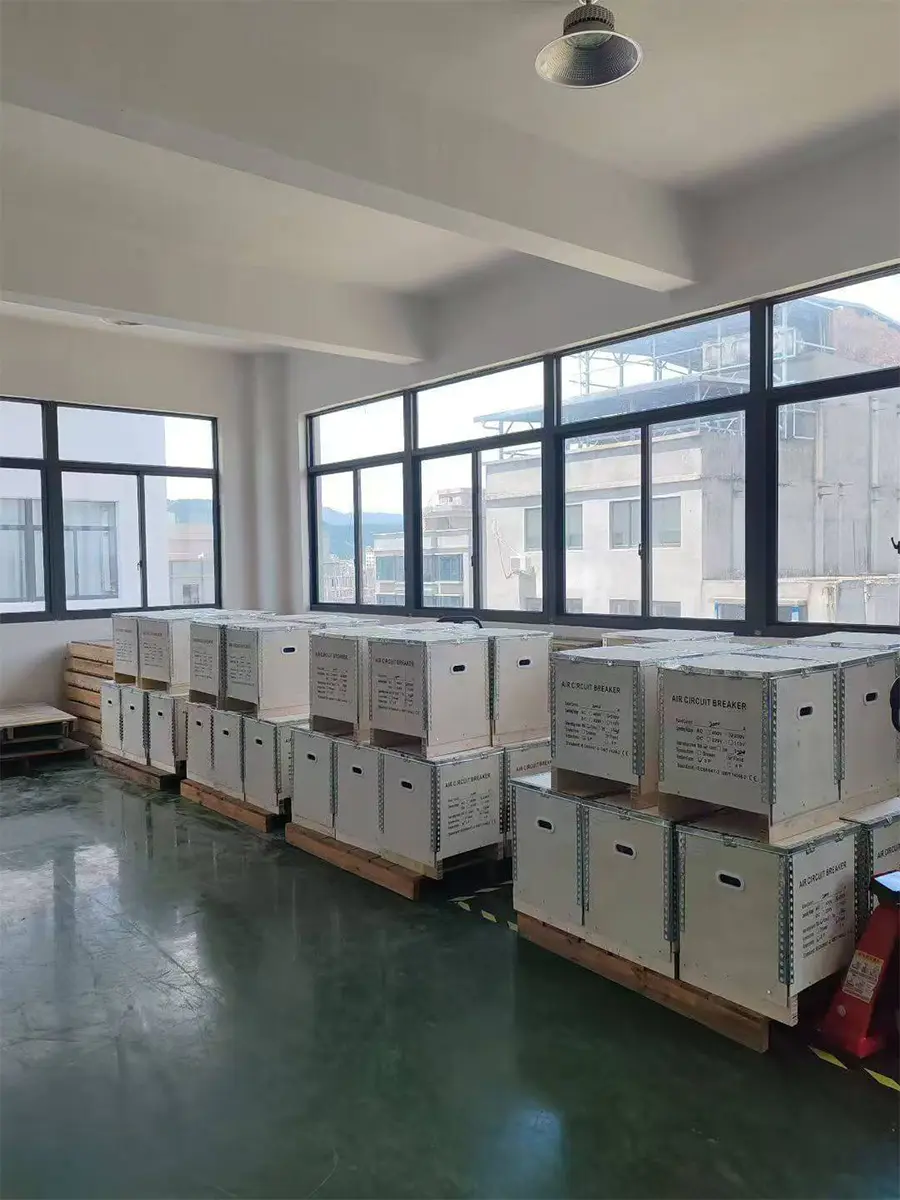

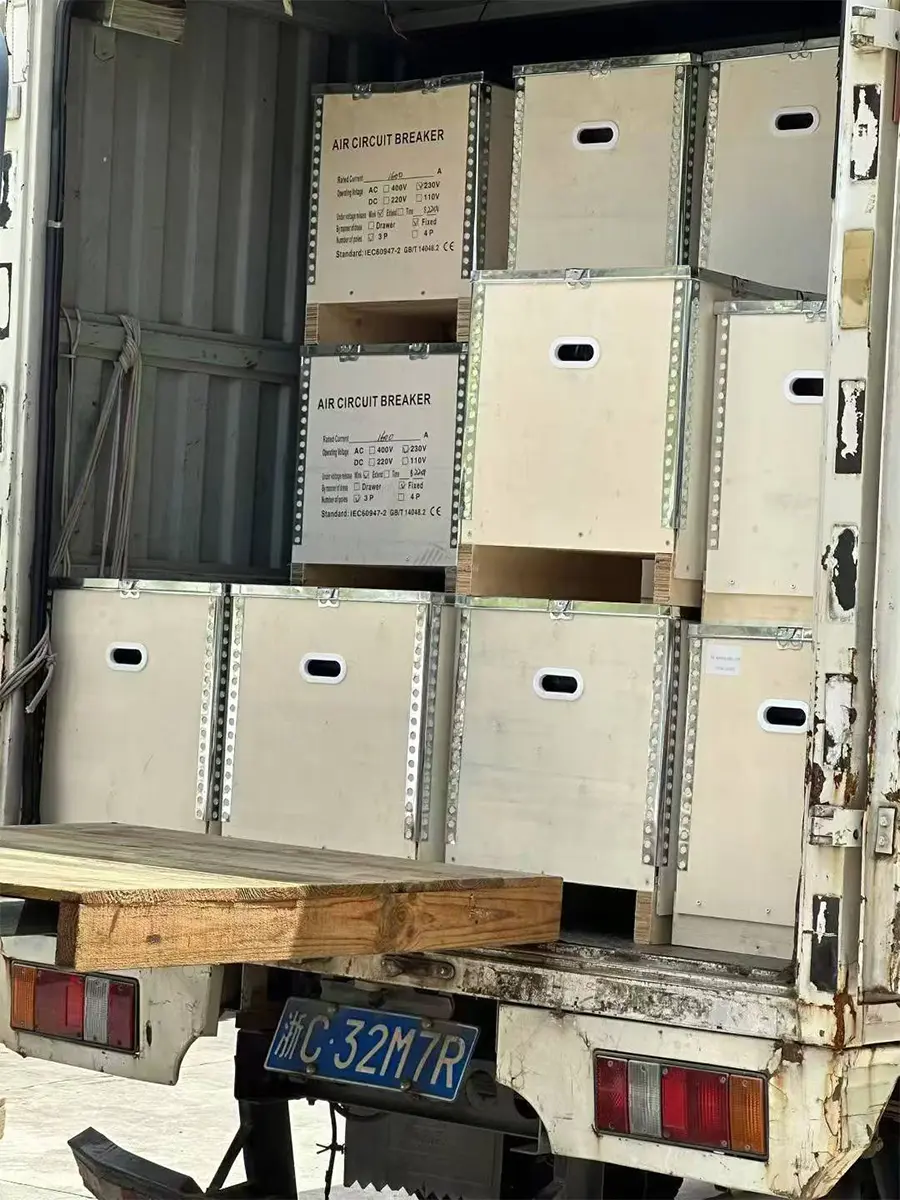

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

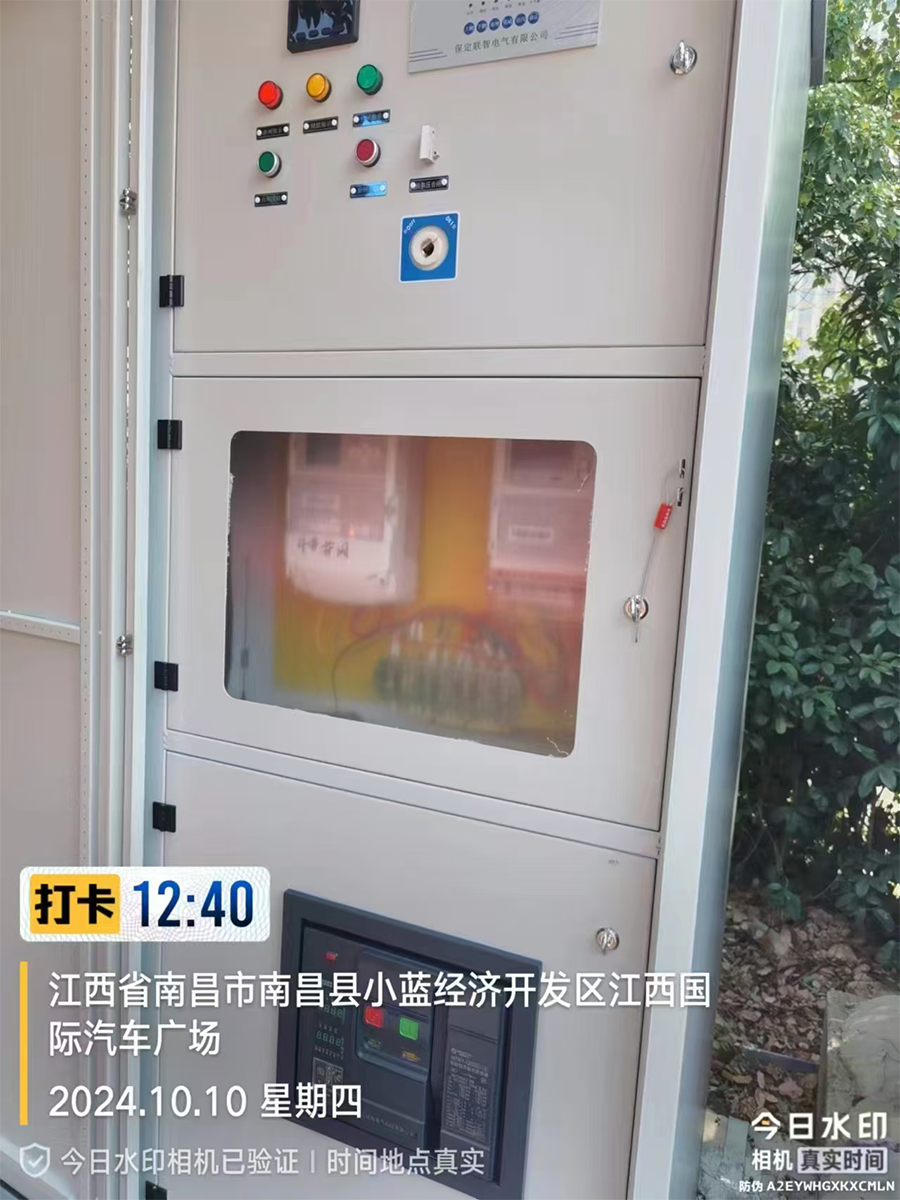

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

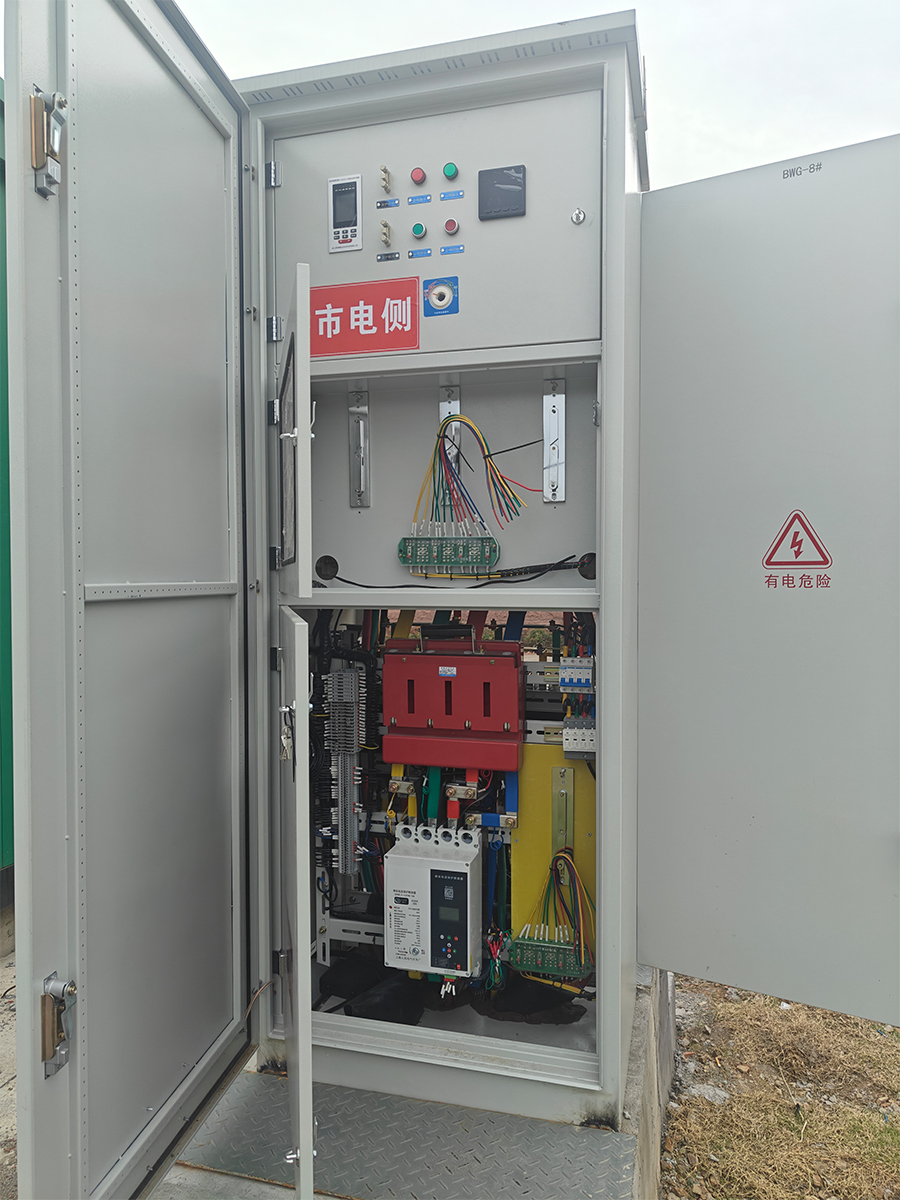

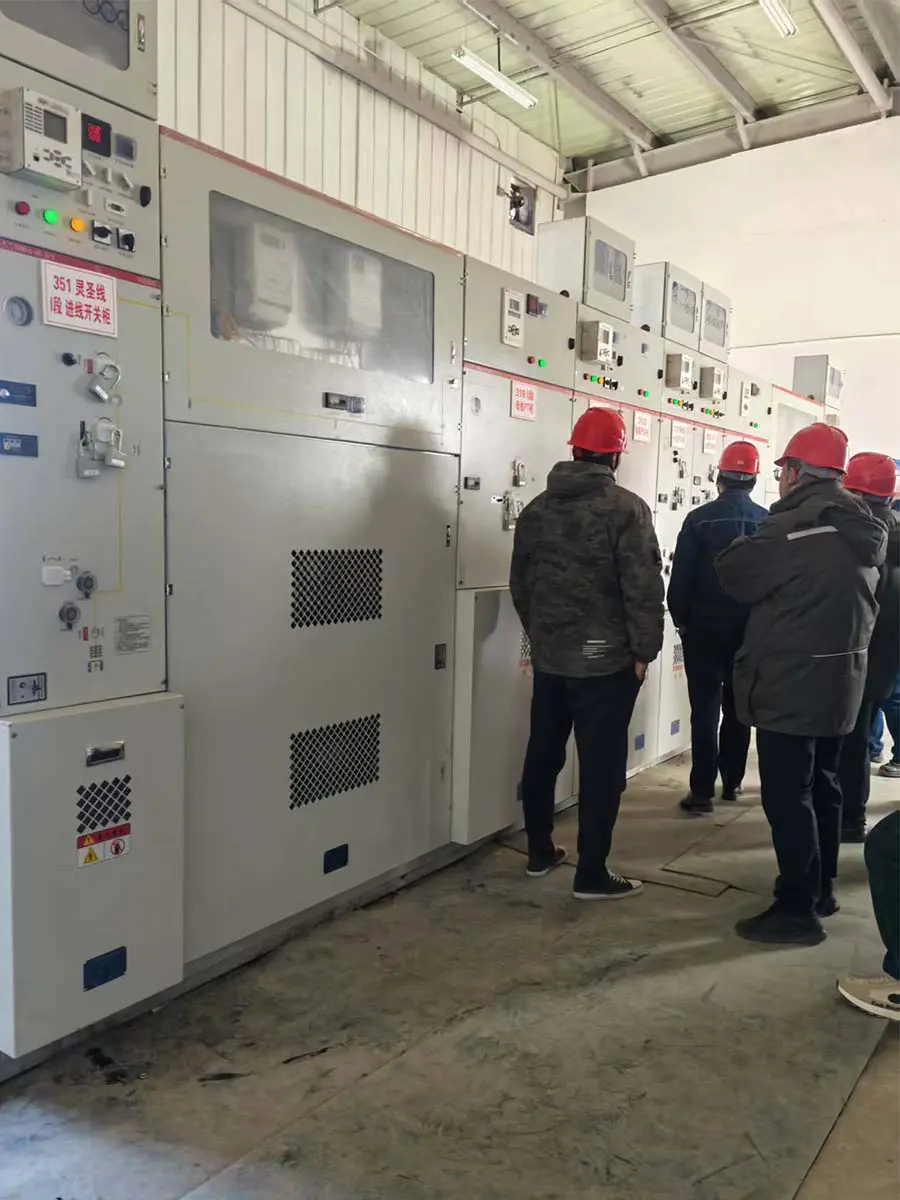

Power transmission successful

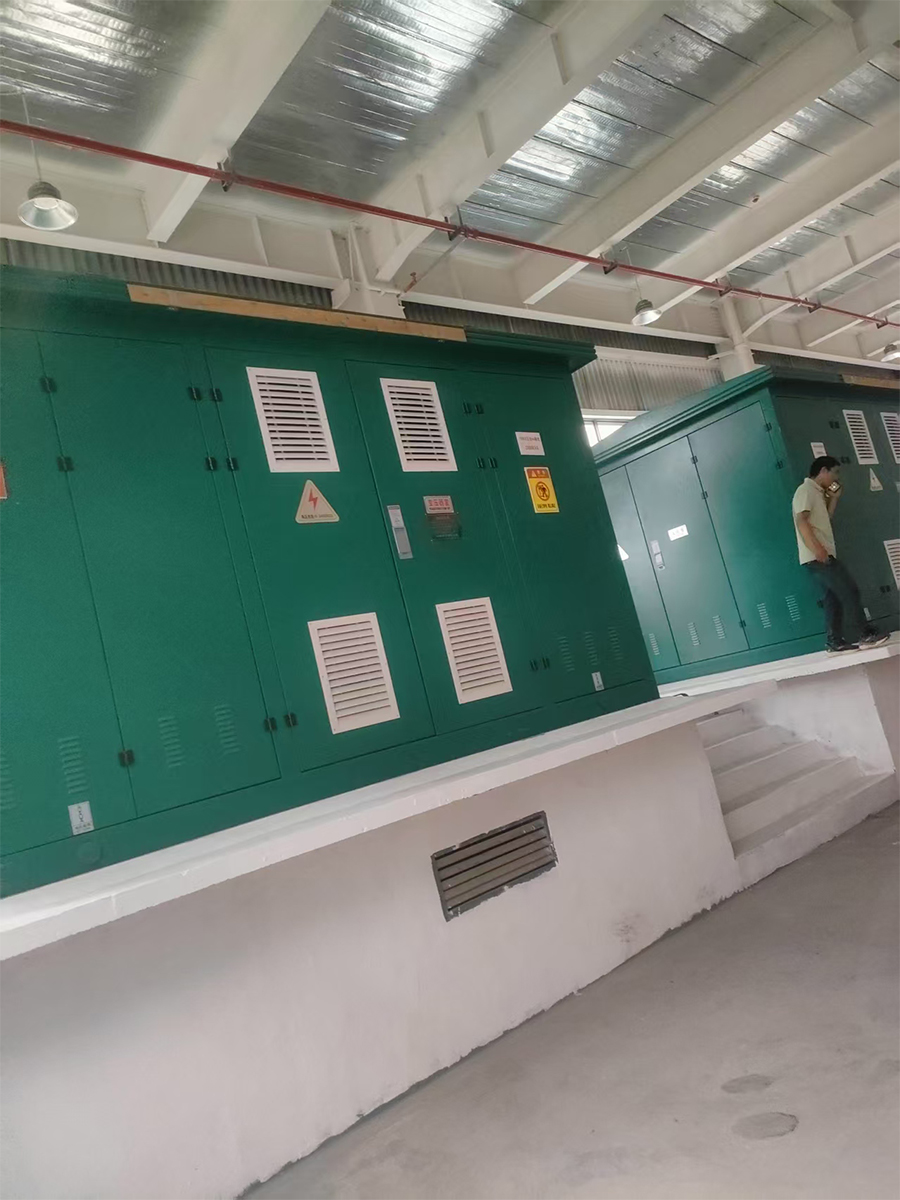

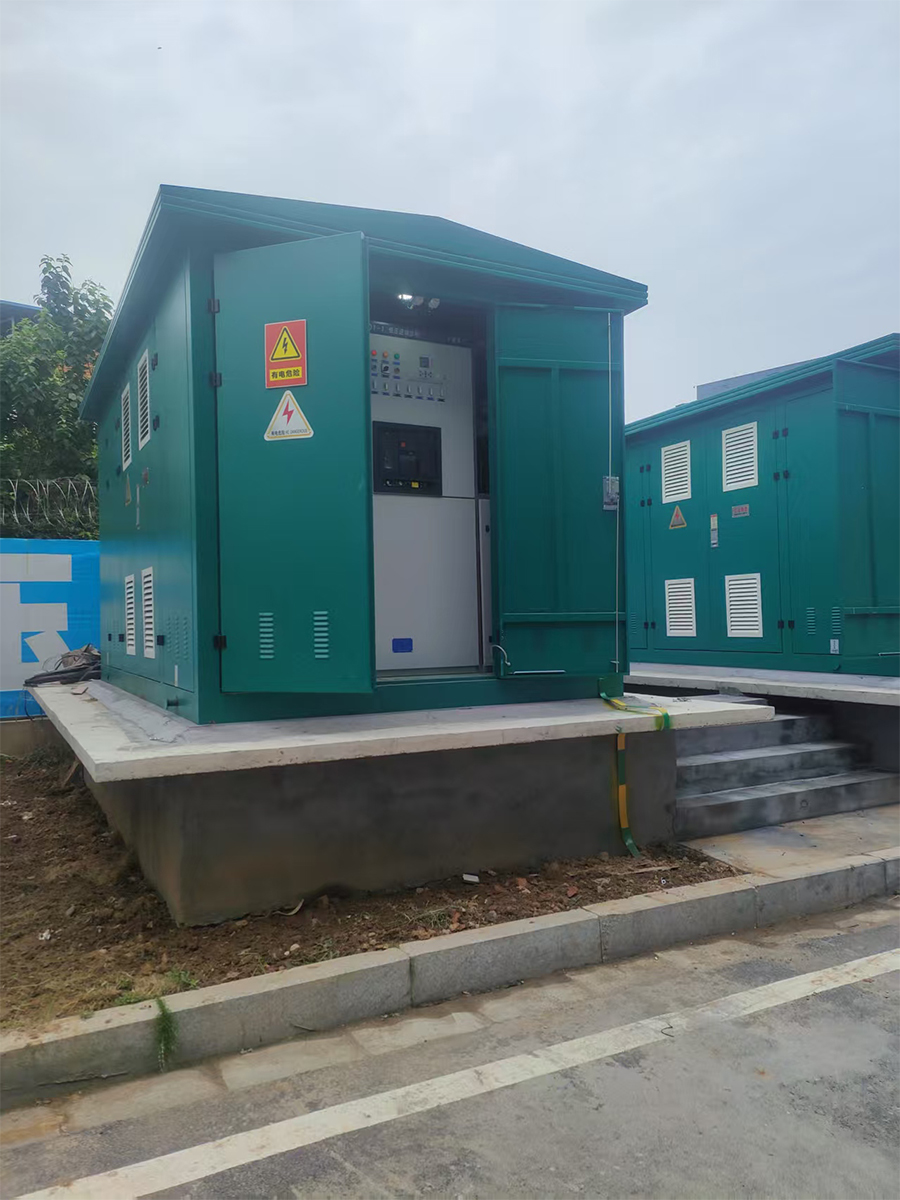

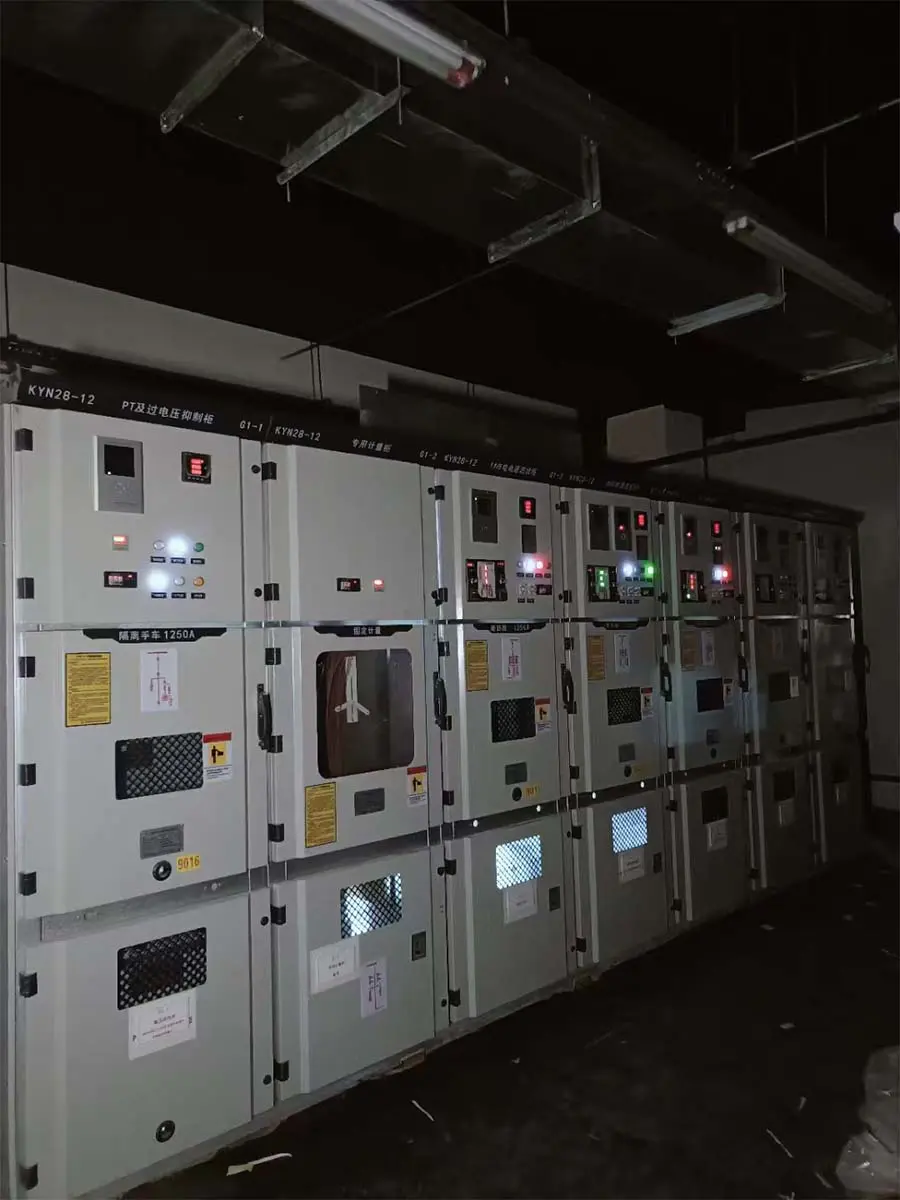

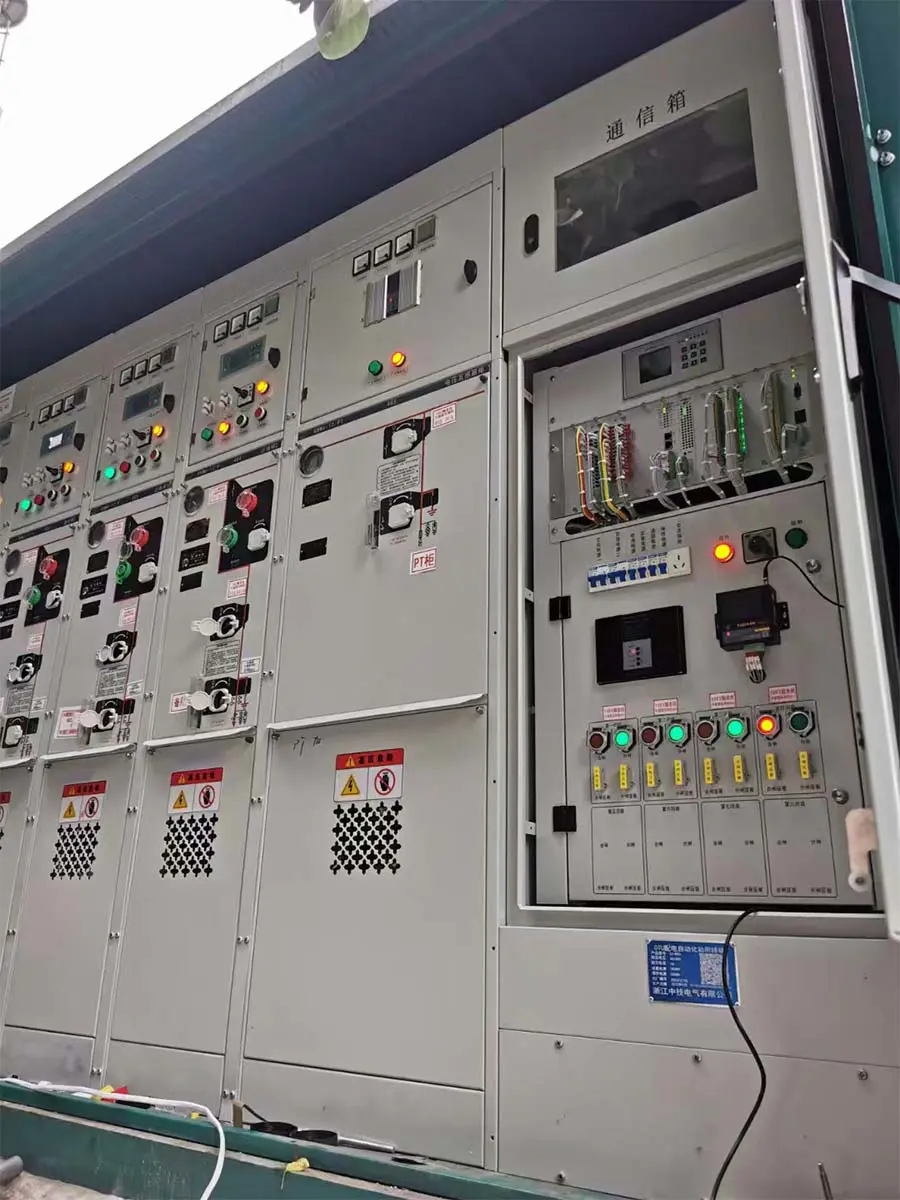

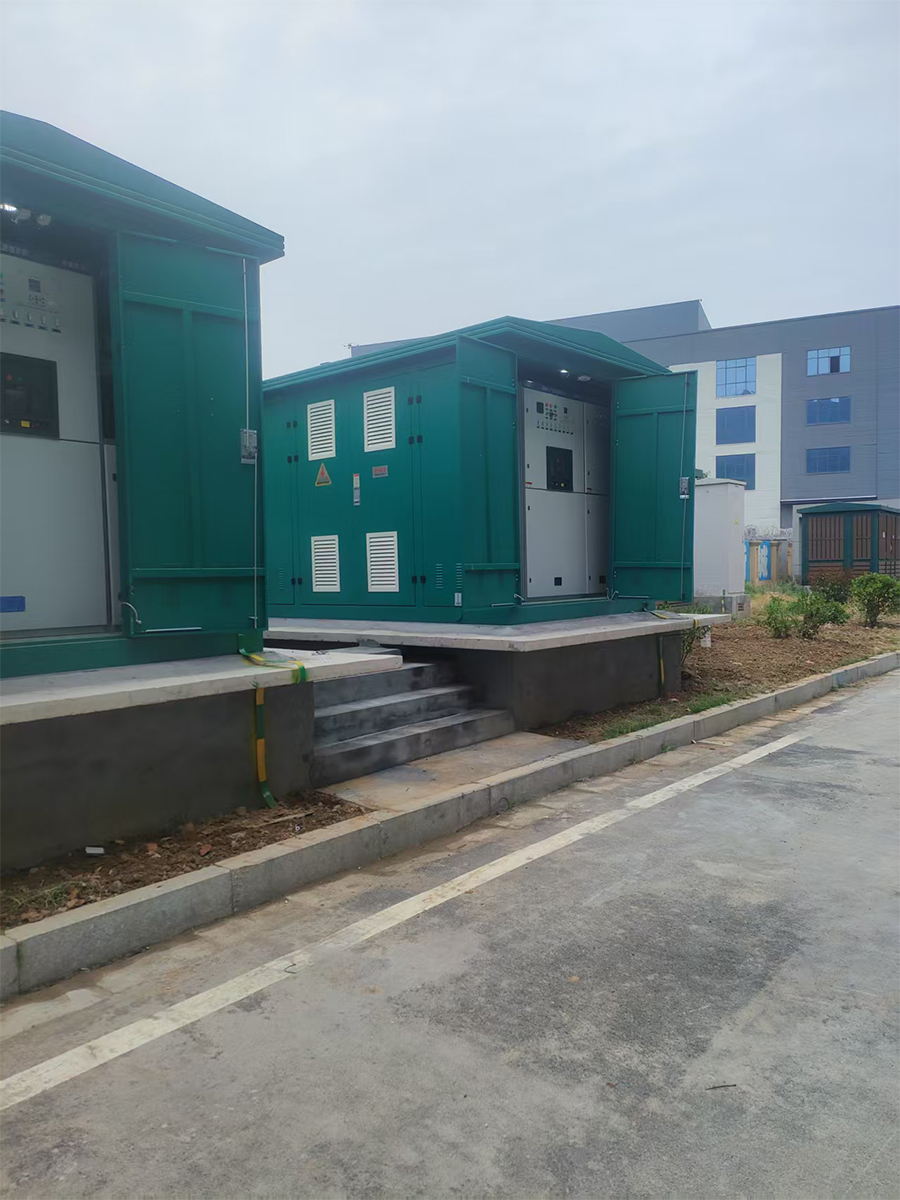

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

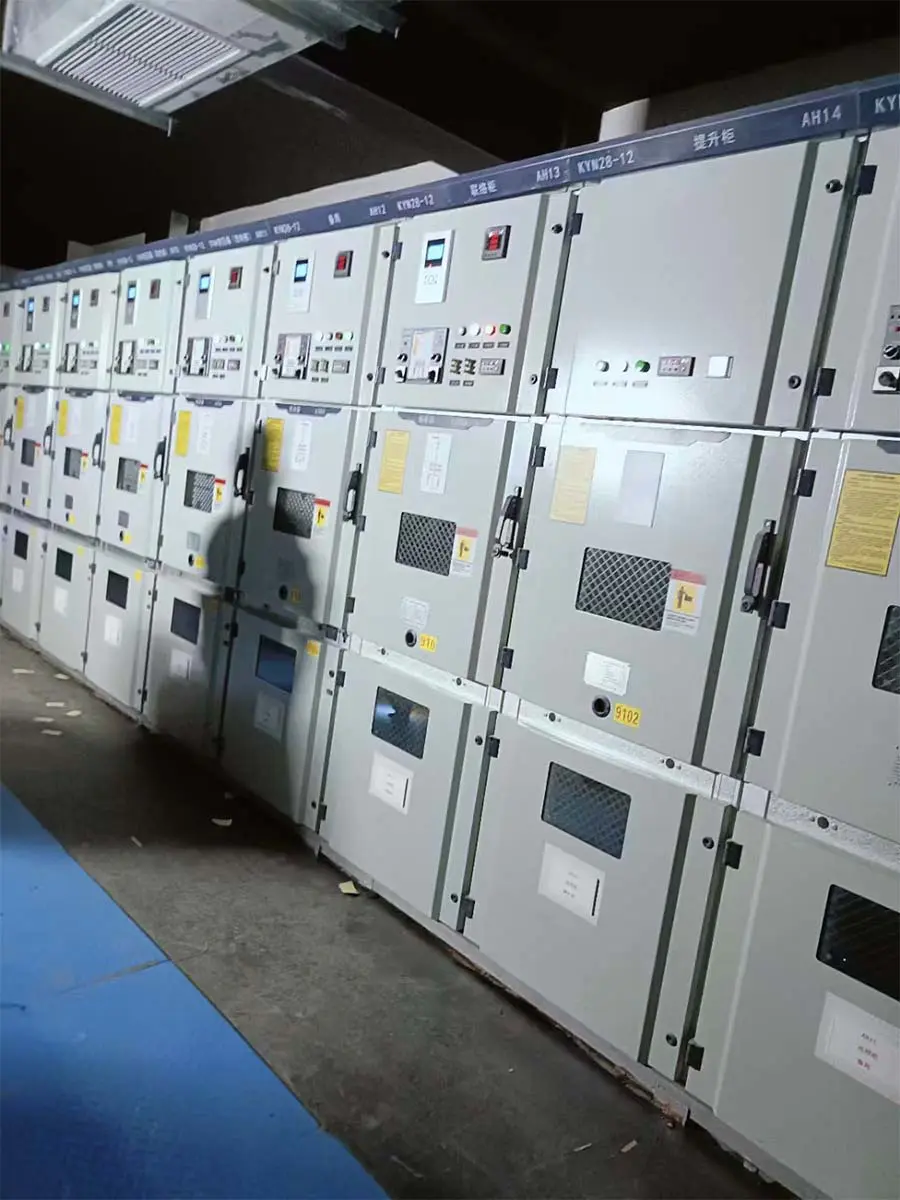

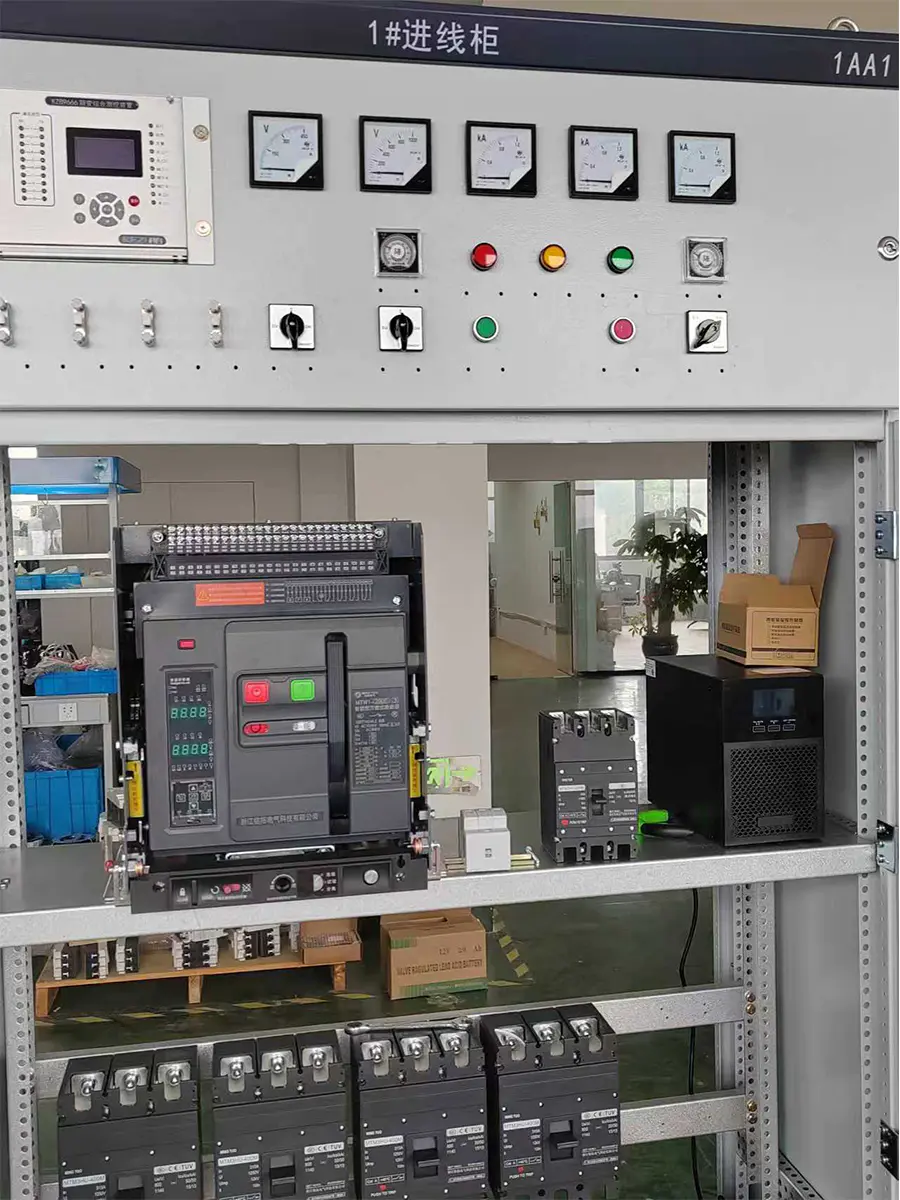

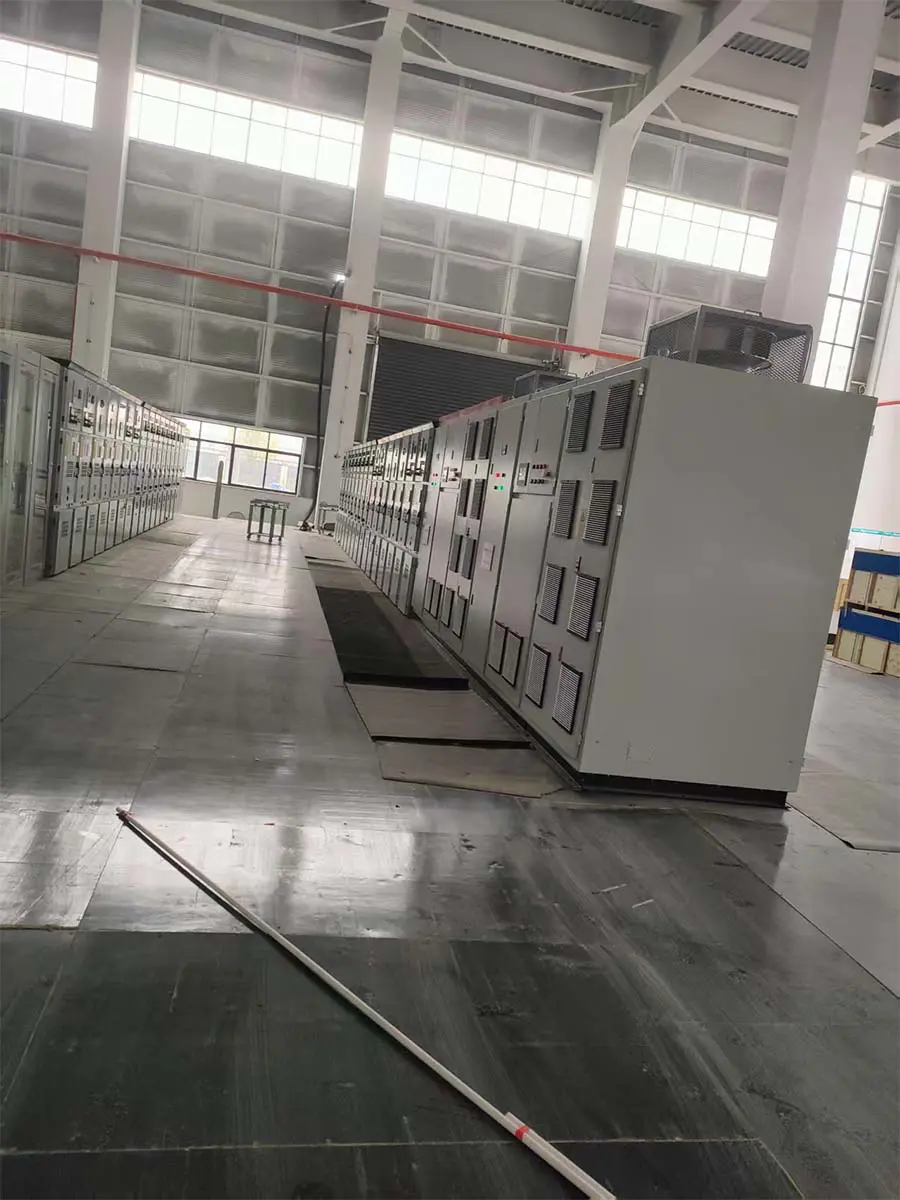

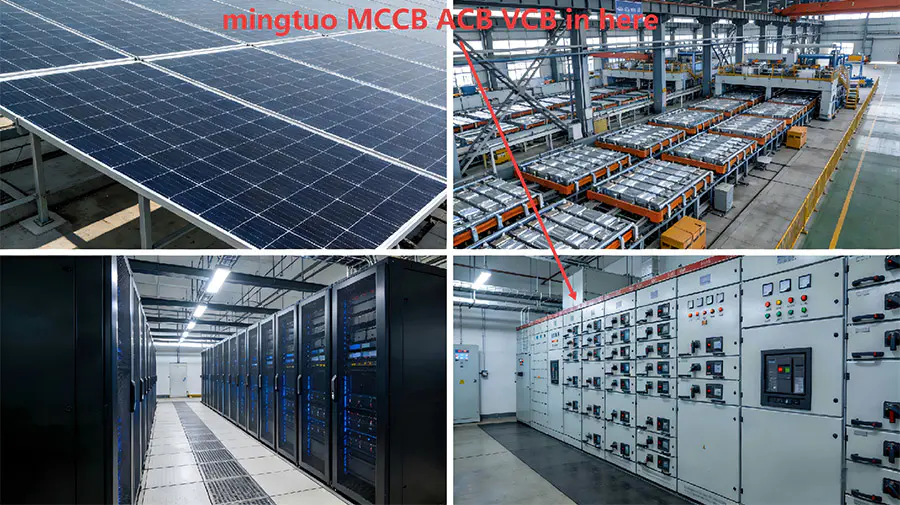

Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB

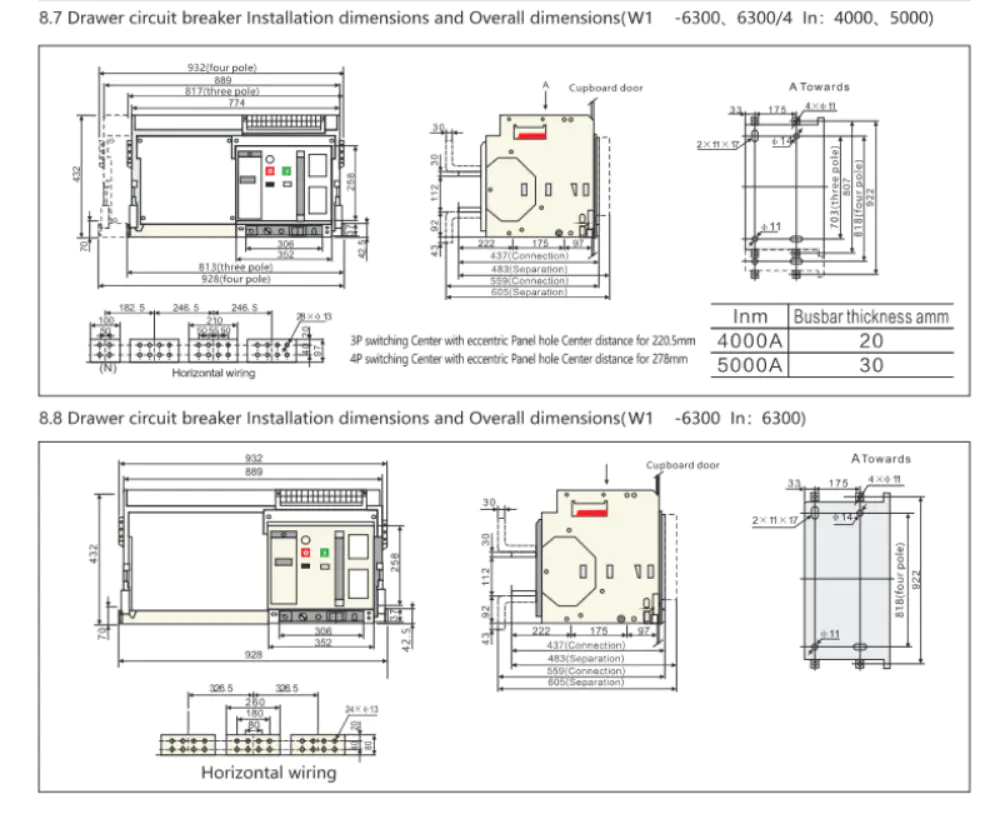

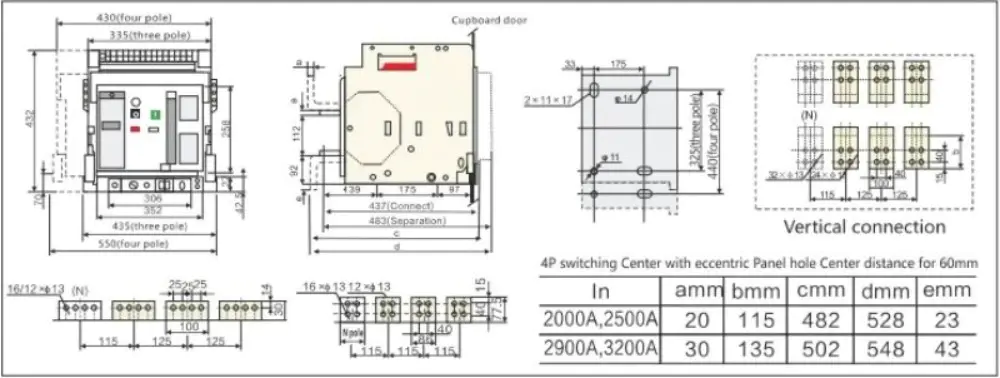

| Modello | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Corrente del guscio | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Numero di poli | - | 3P/4P | 3P/4P | 3P/4P | 3P/4P | 3P/4P | |
| Tensione di lavoro nominale | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Corrente nominale | Dentro(A) | 4.00601E24 | 2.00025E15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| Tensione di isolamento nominale | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Tensione nominale di tenuta ad impulso | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Modello del controllore | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Frequenza operativa | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Potere di interruzione limite nominale in cortocircuito | Icu kA (o-co) | 400 V | 65 | 100 | 100 | 120 | 120 |
| 690 V | 50 | 65 | 75 | 85 | 85 | ||
| Capacità di interruzione nominale in cortocircuito in esercizio | Ics kA (o-co-co) | 400 V | 40 | 65 | 80 | 100 | 100 |
| 690 V | 40 | 50 | 65 | 75 | 75 | ||
| Corrente nominale di breve durata | IcwkA(1s) Ritardo 0,4 s o-co | 50 | 65 | 65 | 85 | 85 | |
| Perdita di potenza | (In)W | Risolto | 40,60,90,140,170 | 170.260.320.420 | 430.440.450 | 1.22513E 11 | 1.22513E 11 |
| Cassetto | 80.130.205.310 | 400.510.650.760 | 780.790.800 | ||||
| Norma | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Metodo di installazione | - | Risolto Type (3/4) | Risolto Type (3/4) | Risolto Type (3/4) | Risolto Type (3/4) | Risolto Type (3/4) | |
| Cassetto Type (3/4) | Cassetto Type (3/4) | Cassetto Type (3/4) | Cassetto Type (3/4) | Cassetto Type (3/4) |
