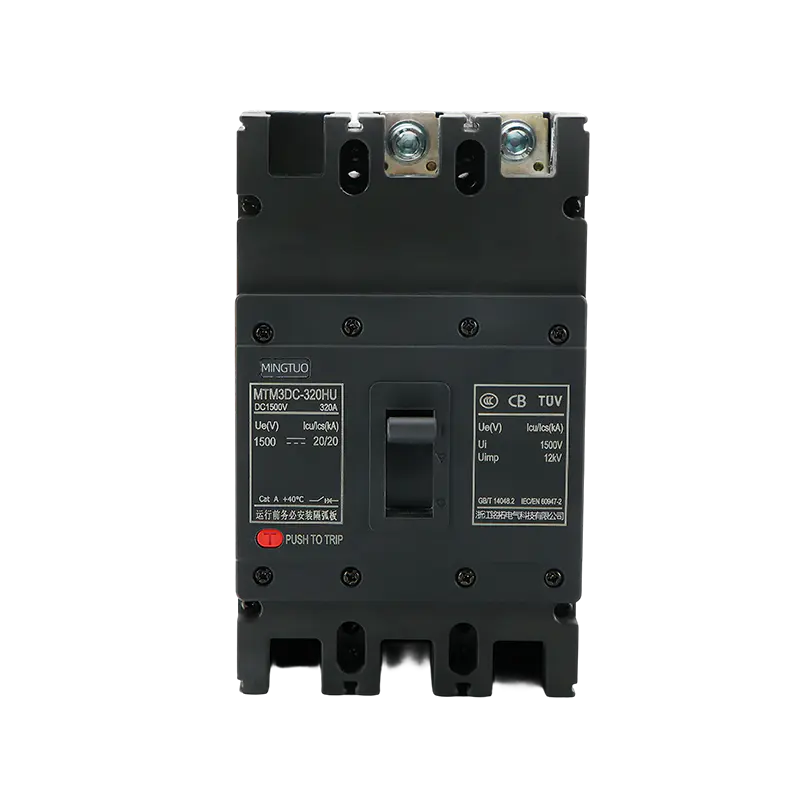

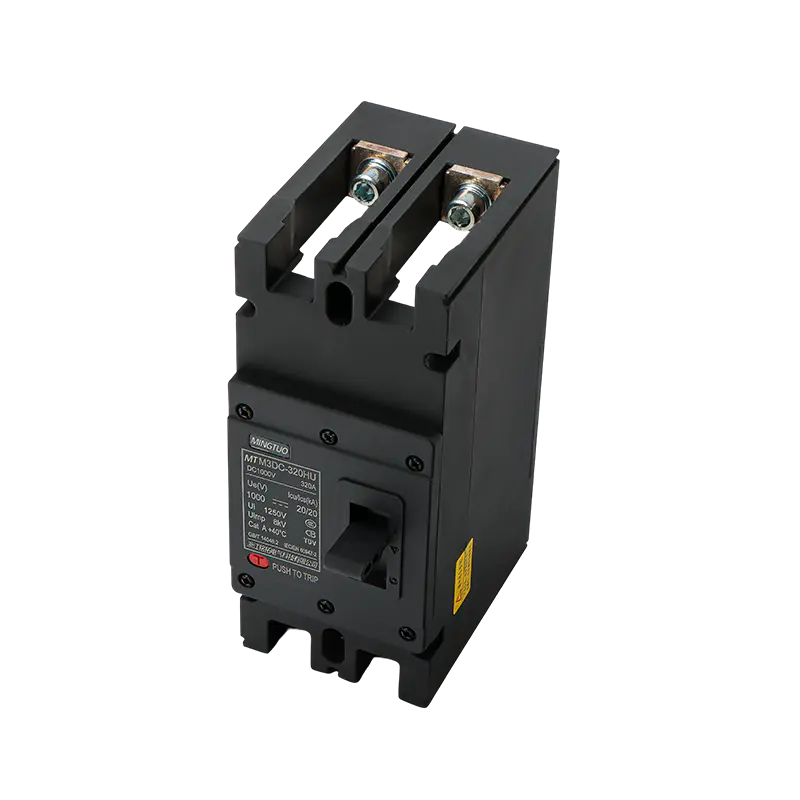

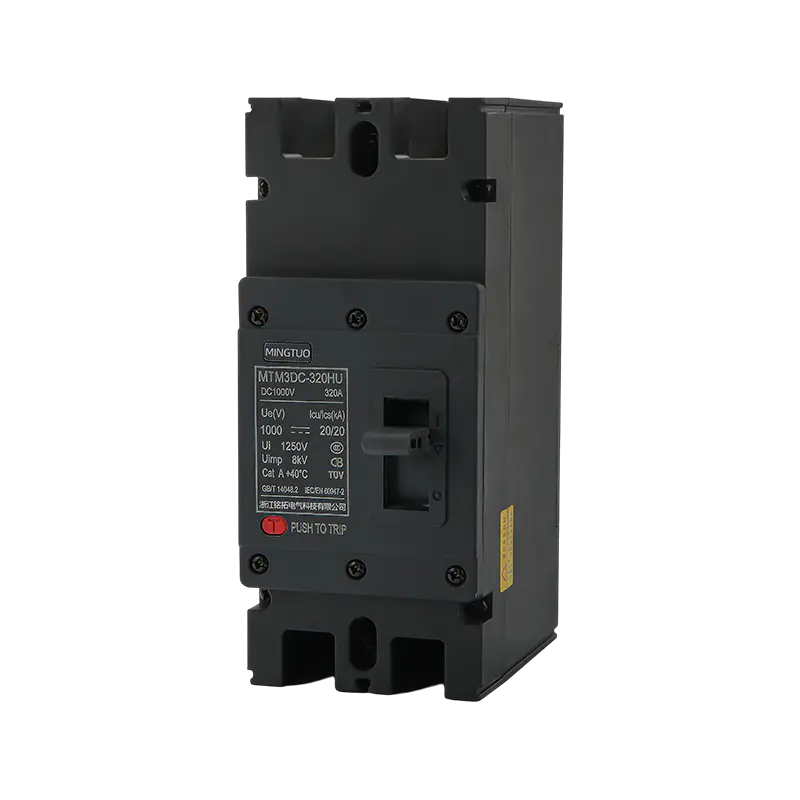

Name: Interruttore automatico solare PV DC MCCB 1000V 630A per protezione del pannello
Rating: 5 (99 reviews)

Interruttore automatico solare PV DC MCCB 1000V 630A per protezione del pannello

Descrizione:

Sapientemente progettato per applicazioni fotovoltaiche, il nostro interruttore automatico scatolato CC offre una solida protezione del circuito all'interno dei sistemi di energia solare. Dotato di una potenza nominale di 1.000 V/1.500 V CC e di un intervallo di corrente di 63 A-630 A, garantisce un funzionamento sicuro anche nelle condizioni ambientali più difficili.

Applicazioni:

Solar Combiner Box: protegge le singole stringhe FV consolidando le uscite

Protezione ingresso/uscita inverter: protegge gli inverter dai guasti sul lato CC

Armadi di distribuzione CC: gestiscono il flusso di energia negli impianti fotovoltaici commerciali e di grandi dimensioni

Sistemi di accumulo dell'energia: salvaguarda i collegamenti della batteria e i punti di integrazione

Installazioni residenziali, commerciali e su larga scala: fornisce protezione dei circuiti critici per sistemi fotovoltaici di tutte le dimensioni

Questo interruttore automatico fornisce una protezione affidabile da sovraccarico, cortocircuito e guasto da arco per il lato CC fotovoltaico attraverso il flusso di lavoro di "rilevamento guasti → intervento rapido→estinzione magnetica degli archi", supportando al contempo l'isolamento sicuro e il monitoraggio dello stato per garantire il funzionamento sicuro e stabile del sistema.

Conformi ai rigorosi standard di sicurezza internazionali, i nostri demolitori sono sottoposti a test rigorosi per garantire prestazioni costanti per l'intera durata di servizio di 25 anni del sistema.

1. Prestazioni DC superiori	Elevato potere di interruzione fino a 25 kA a 1000–1500 V CC Rilevamento e interruzione dei guasti rapidissimo in 0,5 ms Soppressione affidabile degli archi CC per proteggere apparecchiature e personale
2. Durata eccezionale	Custodia resistente ai raggi UV con grado di protezione IP65 Resistente alla corrosione in nebbia salina, testato per 1000 ore Minimo 20.000 cicli di manovra meccanica Funziona in modo affidabile in condizioni ambientali estreme
3. Funzionalità intelligenti	Monitoraggio dei guasti integrato e funzionalità di funzionamento remoto Chiari indicatori di stato per il monitoraggio del sistema in tempo reale Tecnologia di compensazione della temperatura per una maggiore protezione
4. Garanzia di qualità certificata	Certificato TÜV Rheinland, conforme UL 489B Conformità alla norma IEC 60947-2 Testato in fabbrica al 100% prima della spedizione per prestazioni costanti
5. Installazione e manutenzione facili	35% più compatti rispetto agli interruttori DC convenzionali Installazione degli accessori senza attrezzi e terminali di collegamento frontali Versatile per montaggio su guida DIN o pannello
6. Efficienza dei costi	Durata utile più lunga rispetto alle soluzioni standard Requisiti di manutenzione ridotti Prezzi diretti dalla fabbrica con garanzia di 3 anni e supporto globale

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

ESTERNO
Telaio a conchiglia	Modello SRM3DC-320			SRM3DC-400
Numero di poli	2		tre	2		tre
Tensiuno di lavoro nominale Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tensiuno di isolamento nominale Ui(V)	DC1250		DC1500	DC1500
Tensiuno nominale di resistenza agli urti Uimp(kV)	otto		12	12
Corrente nominale In(A)	63、80、100、125、140、160、180、200、225、250、280、315、320			225、250、315、350、400
Capacità di interruziuno limite nominale in cortocircuito Icu(kA)	50	20	20	65	35	15	15(anello a 2 poli) 20[stringa tripolare)
	uno	uno	/	70	40	20	20[2－polare) 25 (stringa a 3 poli)
Modalità di connessiuno Ics(kA) del potere di interruzione operativo in cortocircuito	Ics=100%Icu
	Su e giù, giù e su (2P, 320/3P) Entra ed esci, sali ed esci (3P)
Categoria d'uso	A
Ha funzione di isolamento?	Sii
Temperatura ambiente operativa	-35℃~70℃
Vita meccanica (tempi)	20000			diecimila
Vita elettrica (tempi)	3000	2000	1500	1000	1000	700	500
Soddisfa un criterio	IEC/EN 60947-2, GB/T 14048.2

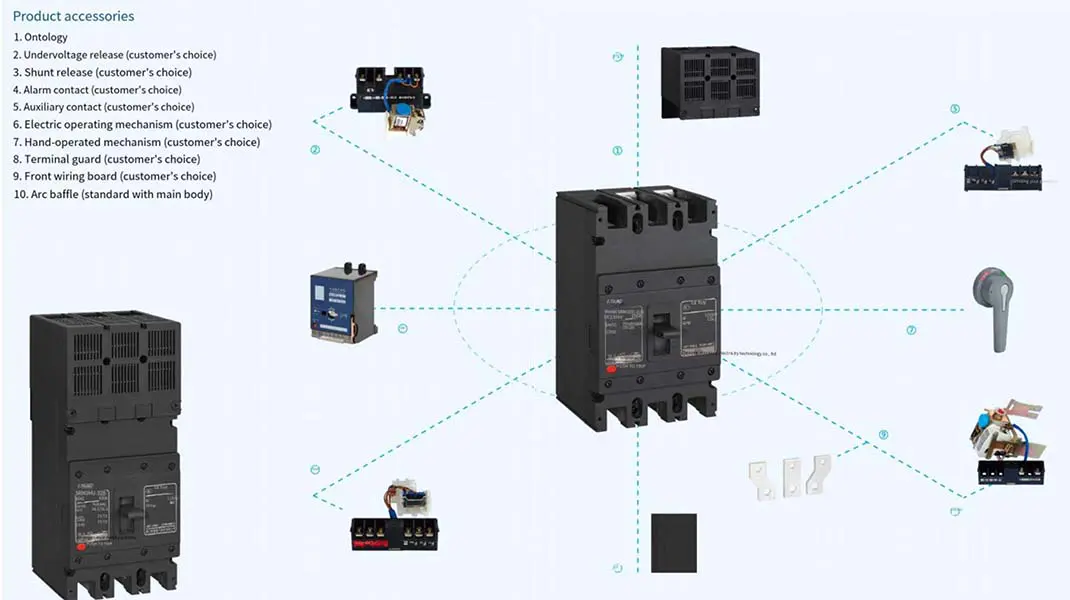

Allegato	Eccitazione separata, ausiliaria, allarme, funzionamento manuale e funzionamento elettrico
Autenticazione	CCC, CE, TÜV
misura (lunghezza × larghezza × altezza) (mm)	180×76×126 (2P) 180×107×126 (3P)			250×124×165 (2P) 250×182×165 (3P)

Osservazioni	Il telaio a guscio 320 è diviso in H: alta interruzione, R: tipo a limitazione di corrente

ESTERNO

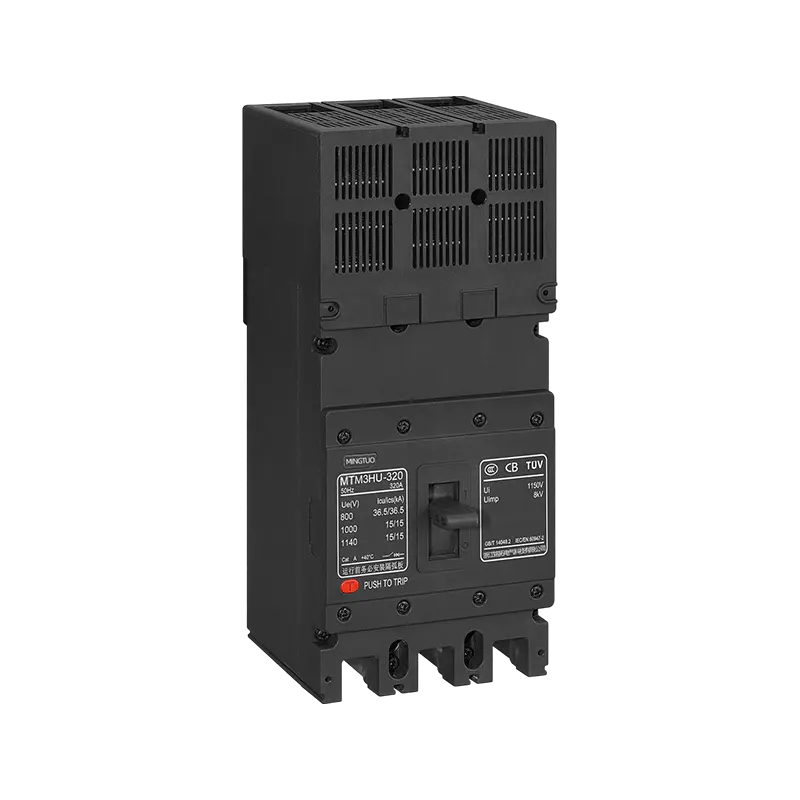

Telaio a conchiglia	SRM3HU-320				SRM3HU-400
Numero di poli	tre				tre
Tensiuno di lavoro nominale Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tensiuno di isolamento nominale Ui(V)					AC1150
Tensiuno nominale di resistenza agli urti Uimp(kV)	otto				12
Corrente nominale In(A)	63、80、100、125、140、160、180、200、225、250、280、315、320				250、280、315、320 、350、quattrocento
Capacità di interruziuno limite nominale in cortocircuito Icu(kA)	ottoy-five	50	36.5	10	ottoy-five	50	36.5	10
	uno	!	uno	uno	100	60	50	15
Modalità di connessiuno Ics(kA) del potere di interruzione operativo in cortocircuito	Ics=100%Icu
Categoria d'uso	A
Ha funzione di isolamento?	Sii
Temperatura ambiente operativa	-35℃~70℃
Vita meccanica (tempi)	20000				diecimila
Vita elettrica (tempi)	3000	3000	3000	2000	1000	1000	1000	700
Soddisfa un criterio	IEC/EN 60947-2, GB/T 14048.2
Allegato	Eccitazione separata, ausiliaria, allarme, funzionamento manuale e funzionamento elettrico
Autenticazione	CCC, CE, TÜV
misura (lunghezza × larghezza × altezza) (mm)	180×107×126 (3P)				250×182×165 (3P)

Osservazioni	Il telaio a guscio 320 è diviso in H: alta interruzione, R: tipo a limitazione di corrente

ESTERNO
Telaio a conchiglia	SRM3HU-630				SRM3HU-800
Numero di poli	tre				tre
Tensiuno di lavoro nominale Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Tensiuno di isolamento nominale Ui(V)					AC1150
Tensiuno nominale di resistenza agli urti Uimp(kV)	12				12
Corrente nominale In(A)	500 630				700, ottocento
Capacità di interruziuno limite nominale in cortocircuito Icu(kA)	ottoy-five	50	36.5	10	ottoy-five	50	36.5	10
	100	60	50	15	100	60	50	15
Modalità di connessiuno Ics(kA) del potere di interruzione operativo in cortocircuito	Ics=100%Icu
Categoria d'uso	A
Ha funzione di isolamento?	Sii
Temperatura ambiente operativa	-35℃~70℃
Vita meccanica (tempi)	5000				diecimila
Vita elettrica (tempi)	1000	1000	1000	700	1000	1000	1000	700
Soddisfa un criterio	IEC/EN 60947-2, GB/T 14048.2
Allegato	Eccitazione separata, ausiliaria, allarme, funzionamento manuale e funzionamento elettrico
Autenticazione	CCC, CE, TÜV
misura (lunghezza × larghezza × altezza) (mm)	250×182×165 (3P)				250×182×165 (3P)

ESTERNO
Telaio a conchiglia	Modello SRM3DC-320			SRM3DC-800
Numero di poli	2-tre			2-tre
Tensiuno di lavoro nominale Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Tensiuno di isolamento nominale Ui(V)	DC1250		DC1500	DC1500
Tensiuno nominale di resistenza agli urti Uimp(kV)	otto		12	12
Corrente nominale In(A)	63、80、100、125、140、160、180、200、225、250、280、315、350			225、250、315、350、quattrocento
Capacità di interruziuno limite nominale in cortocircuito Icu(kA)	50	20	20	65	35	15	15 (stringa a 2 poli) 20 (stringa a 3 poli)
	uno	uno	/	70	40	20	20 (2 poli) 25 (stringa a 3 poli)
Modalità di connessiuno Ics(kA) del potere di interruzione operativo in cortocircuito	Ics=100%Icu
Categoria d'uso	A
Ha funzione di isolamento?	Sii
Temperatura ambiente operativa	-35℃~70℃
Vita meccanica (tempi)	20000			diecimila
Vita elettrica (tempi)	3000	2000	1500	1000	1000	700	500
Soddisfa un criterio	IEC/EN 60947-2, GB/T 14048.2
Allegato	Eccitazione separata, ausiliaria, allarme, funzionamento manuale e funzionamento elettrico
Autenticazione	CCC, CE, TÜV
misura (lunghezza × larghezza × altezza) (mm)	180×76×126(2P) 180×107×126(3P)			250×124×165(2P) 250×182×165(3P)
