Interruttore automatico sotto vuoto per interni a media tensione VD4 12 kV, 630 A–1250 A

Descrizione:

L'interruttore automatico sotto vuoto (VCB) MINGTUO VD4 da 12 kV è un interruttore interno di media tensione progettato per fornire protezione e controllo precisi per sistemi CA trifase funzionanti a 50 Hz, con tensioni nominali da 3,6 kV a 12 kV. Supportando correnti nominali da 630 A a 1250 A, questo interruttore è ideale per installazioni di quadri interni in sottostazioni, impianti industriali e sistemi di distribuzione dell'energia commerciale. Utilizzando la tecnologia avanzata dell'ampolla in vuoto, garantisce una rapida interruzione per guasto, affidabilità operativa e sicurezza a lungo termine.

Applicazioni:

Quadri di media tensione per interni

Impianti industriali che richiedono una protezione MT affidabile

Infrastrutture commerciali tra cui ospedali, aeroporti e data center

Sistemi che richiedono operazioni frequenti e soluzioni a bassa manutenzione

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

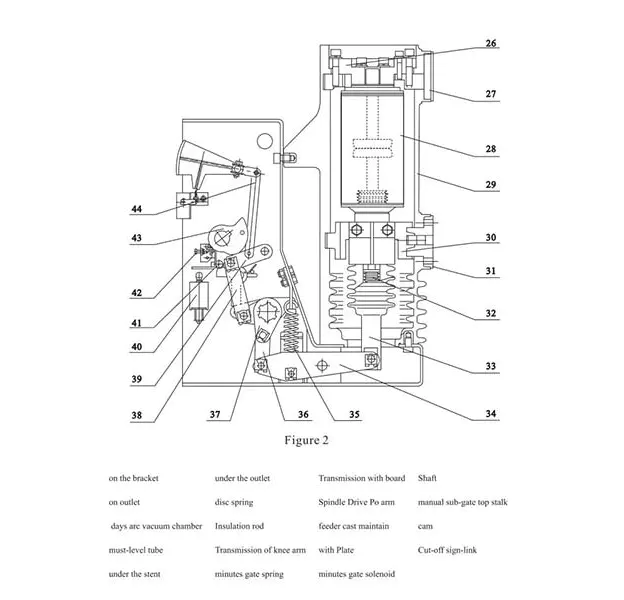

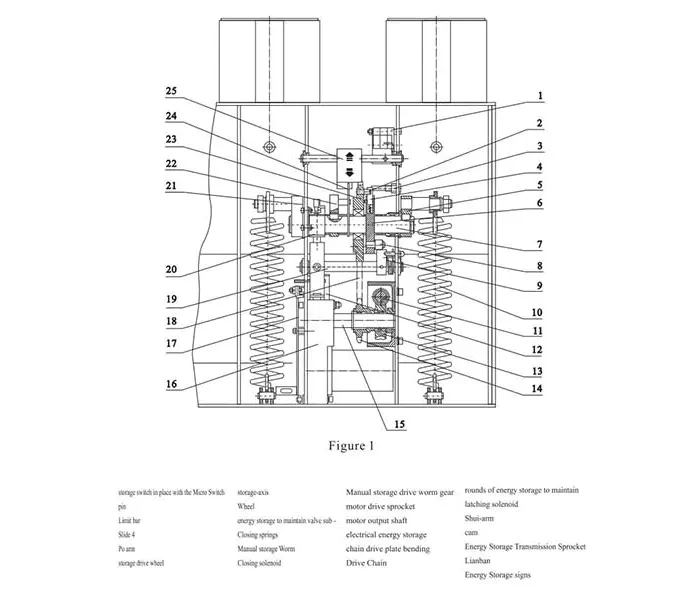

VCB Composition

In condizioni normali, i contatti principali rimangono chiusi per consentire il flusso di corrente continuo. Quando viene rilevata una sovracorrente o un cortocircuito, il meccanismo a molla separa rapidamente i contatti, producendo un arco contenuto nell'ampolla in vuoto. L'arco viene raffreddato ed estinto, isolando in modo sicuro il circuito difettoso e prevenendo danni alle apparecchiature a valle. Ciò garantisce un'elevata affidabilità operativa e esigenze di manutenzione minime.

Accessori per prodotti

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

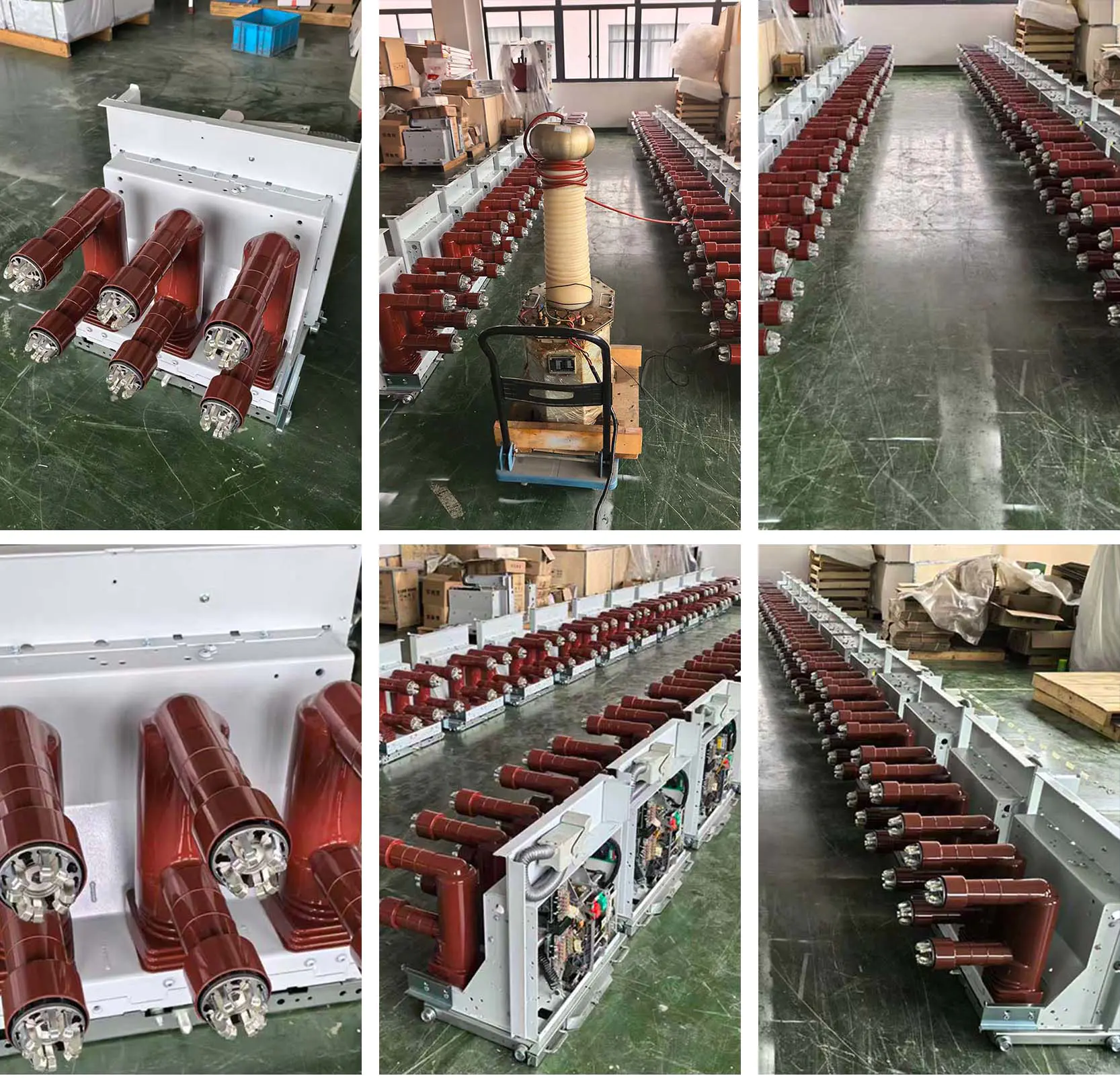

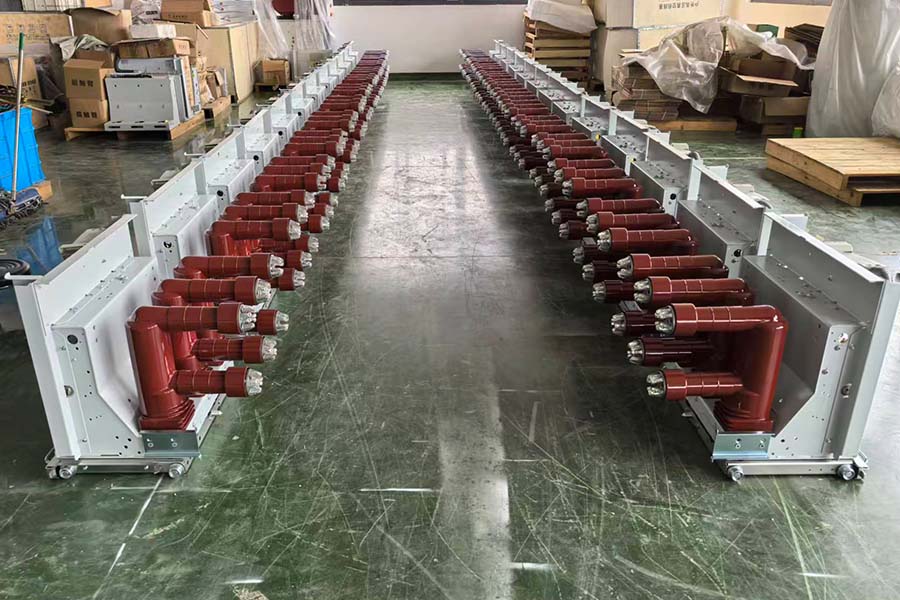

Main Product
Insulating Cylinder
Vaccum Tube

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

No	Articolo	Unità	Contare il valore
1	La tensione nominale	-	12 24 35
2	La tensione nominale (short-term frequency tolerance 1min)	kV	42
3	La tensione nominale tolerance lightning shocks peak	-	75
4	Frequenza nominale	Hz	50
5	Corrente nominale	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Corrente nominale di cortocircuito aperto	kA	20/25、31.5、40
7	La tensione nominale short tolerance	kA	20/25、31.5、40
8	Durata valutata breve	s	4
9	Corrente nominale peak tolerance	kA	50/63、80、100
10	Corrente di cortocircuito nominale chiusa	kA	50/63、80、100
11	La tolleranza della tensione di frequenza del circuito secondario 1 min)	V	2000
12	Il condensatore singleback nominale imposta la corrente a circuito aperto	A	630/400 (40kA 800/400)
13	Il condensatore nominale imposta le correnti di chiusura	kA	12,5 (frequenza non superiore a 1000 Hz)
14	Tempo di frenata (tensione nominale)	signorina	≤50
15	Tempo di alimentazione (tensione nominale)	signorina	≤100
16	Vita meccanica	-	20000
17	Corrente nominale open circuit times (life)	Commutazione	20000
18	Corrente di cortocircuito nominale a circuito aperto	-	50(40kA≤30)
19	Il contatto dinamico e statico consente lo spessore dell'usura	mm	3
20	L'alimentatore della tensione operativa nominale	-	-
21	La tensione nominale break-brake operations	V	AC110/220 DC110/220
22	Tensione nominale del motore di accumulo	-	-
23	Potenza motore di stoccaggio	W	70
24	Tempo di conservazione	s	≤10
25	Distanza di apertura dei contatti	mm	11±1
26	Superviaggio	-	3,5±0,5
27	Tempo di rimbalzo del contatto di chiusura	signorina	≤240(A≤3)
28	Punti trifase, che si chiudono in diverse fasi del sessuale	-	≤2
29	Velocità media del cancello (separazione dei contatti: 6 mm)	m/s	0,9–1,2
30	Velocità media di chiusura (chiusura contatti 6mm)	m/s	0,5–0,8
31	Resistenza del circuito elettrico principale	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Pressione di contatto dell'alimentatore del contattore	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	La sequenza operativa nominale	-	Punti - 0,3 secondi - e punti 180 - e -
