Name: Interruttore automatico in vuoto per esterni ZN85 12 kV, 630 A, montaggio su palo
Rating: 5 (99 reviews)

Interruttore automatico in vuoto per esterni ZN85 12 kV, 630 A, montaggio su palo

Descrizione:

L'interruttore automatico sottovuoto per esterni (VCB) MINGTUO ZN85 da 12 kV è un dispositivo di commutazione ad alte prestazioni progettato per reti di distribuzione a media tensione. Con una potenza nominale di 630 A e un potere di interruzione fino a 25 kA, questo interruttore è progettato per applicazioni montate su palo o a terra, garantendo una protezione affidabile nei sistemi industriali, di pubblica utilità e di energia rinnovabile. La sua struttura robusta e la tecnologia avanzata di interruzione del vuoto consentono un funzionamento sicuro, veloce e senza manutenzione in ambienti esterni difficili.

Applicazioni:

Gli interruttori automatici aerei (ACB) rappresentano la prima linea di difesa nei principali sistemi di distribuzione e protezione dell'alimentazione. Le loro applicazioni vitali abbracciano strutture industriali, ampi complessi commerciali, data center critici e infrastrutture pubbliche essenziali come aeroporti e ospedali. In questi ambienti mission-critical, gli ACB garantiscono l'integrità del sistema, proteggono le apparecchiature costose da guasti elettrici e garantiscono sicurezza operativa e affidabilità continue.

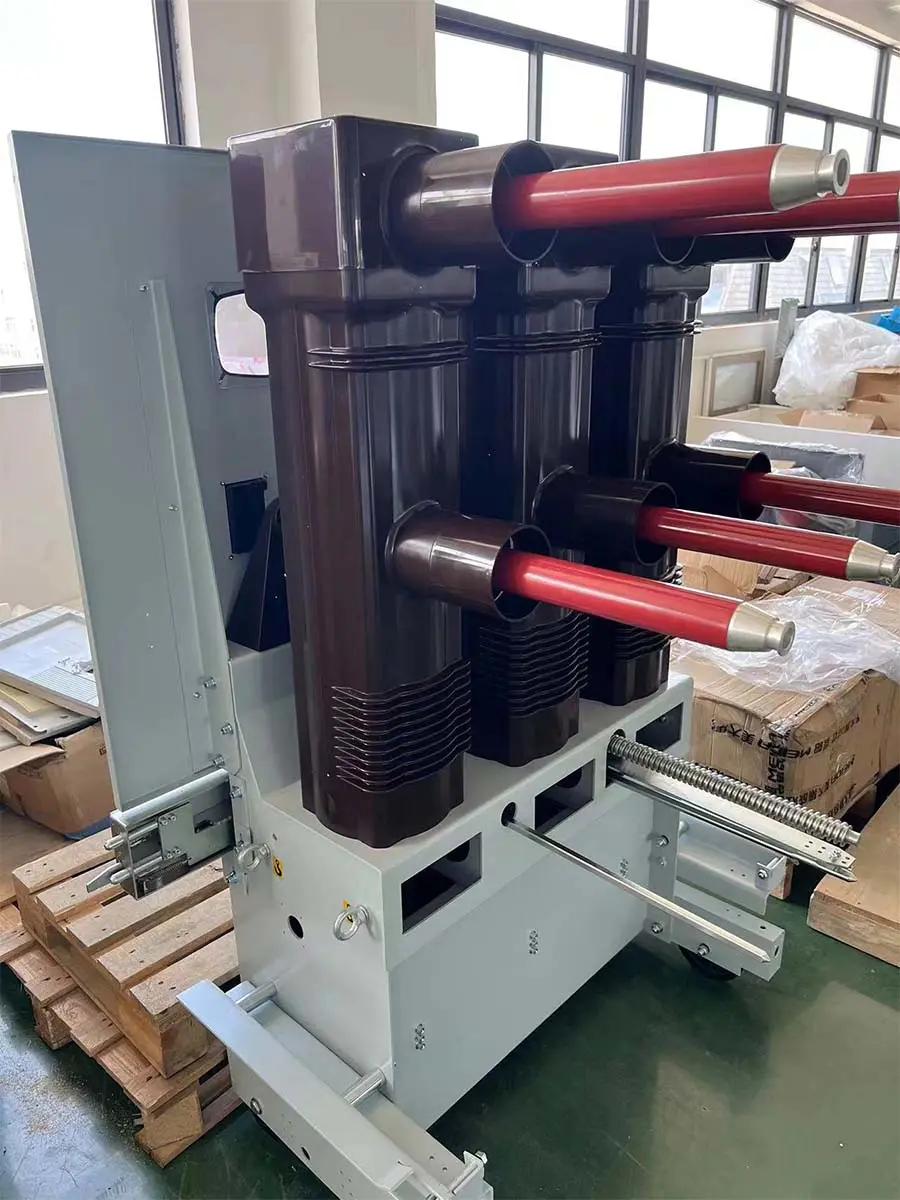

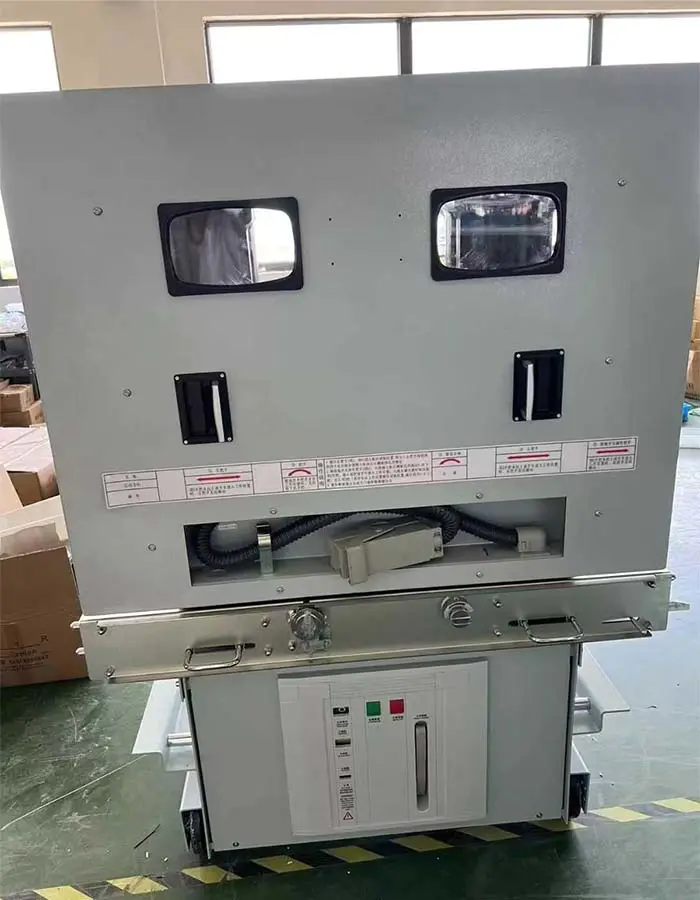

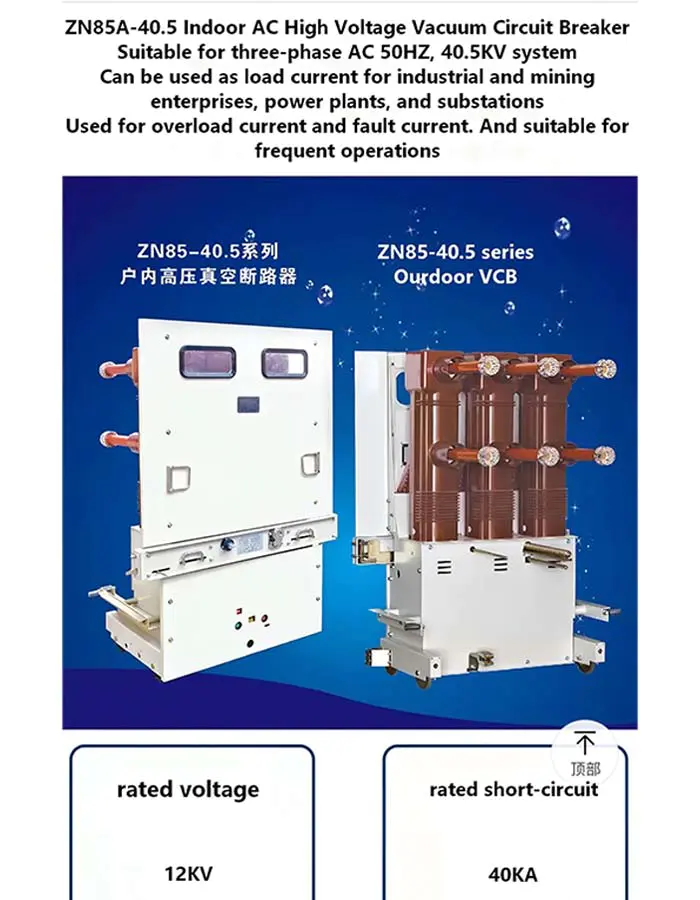

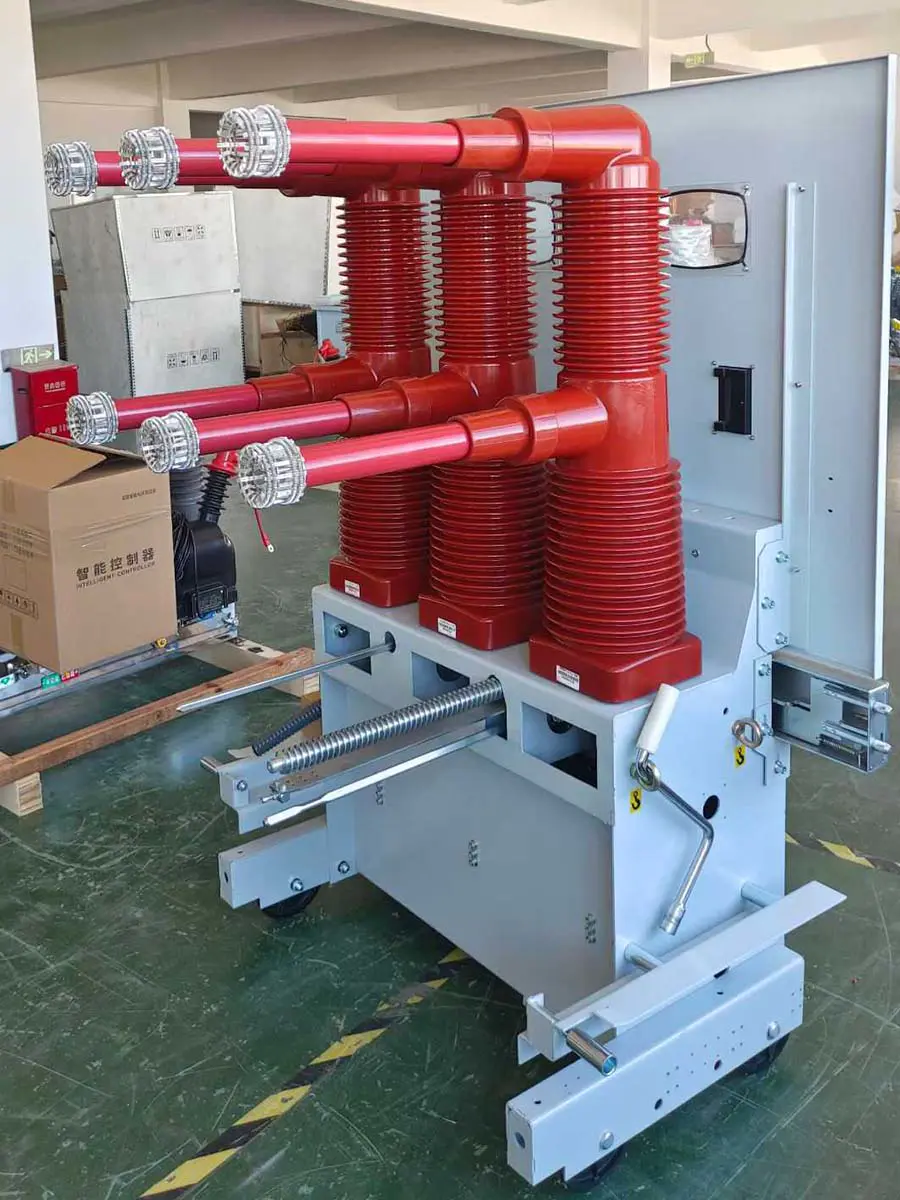

ZN85

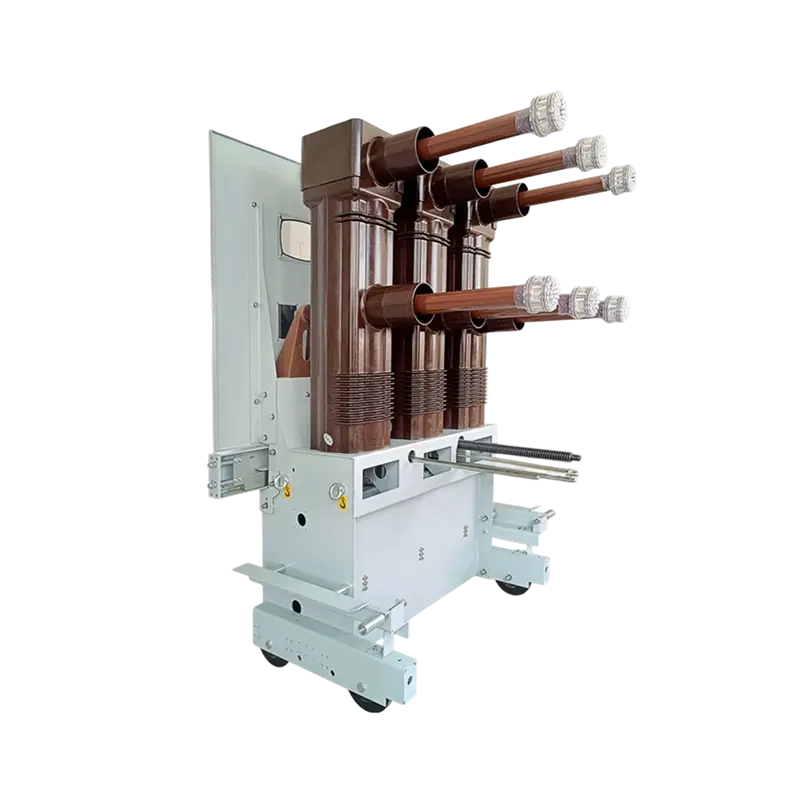

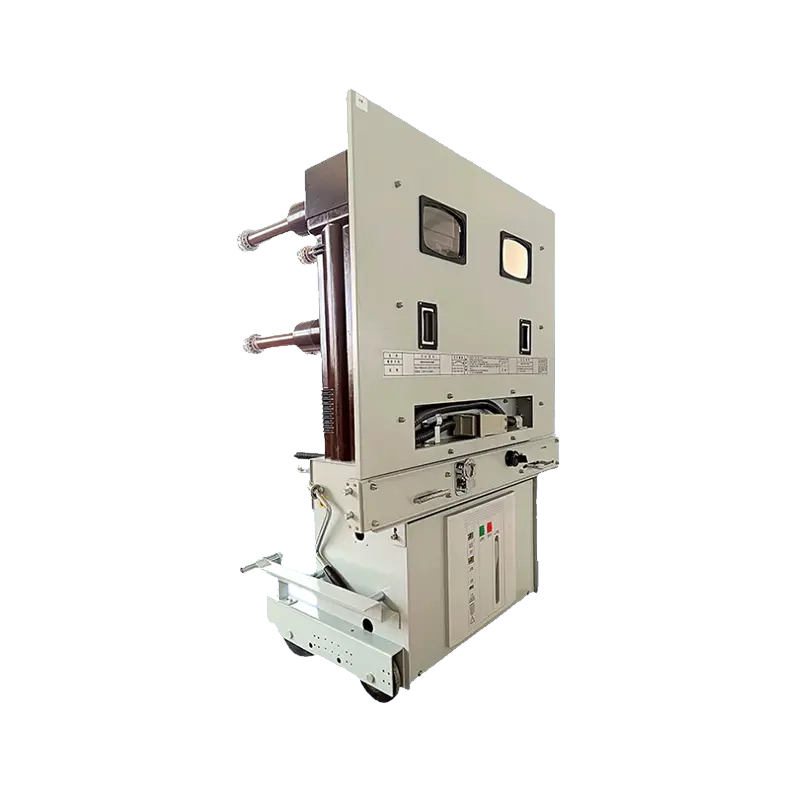

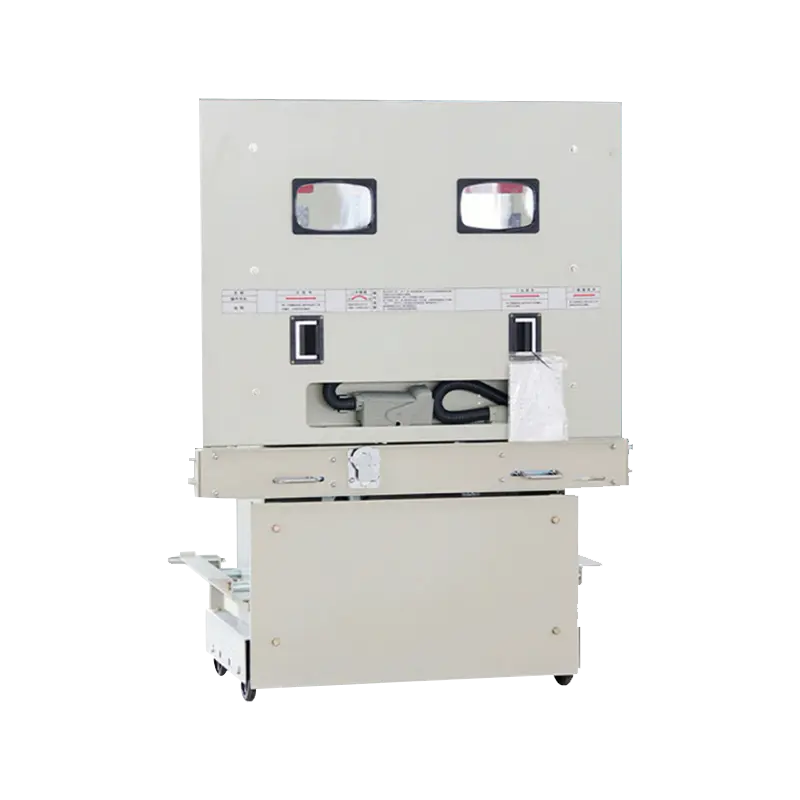

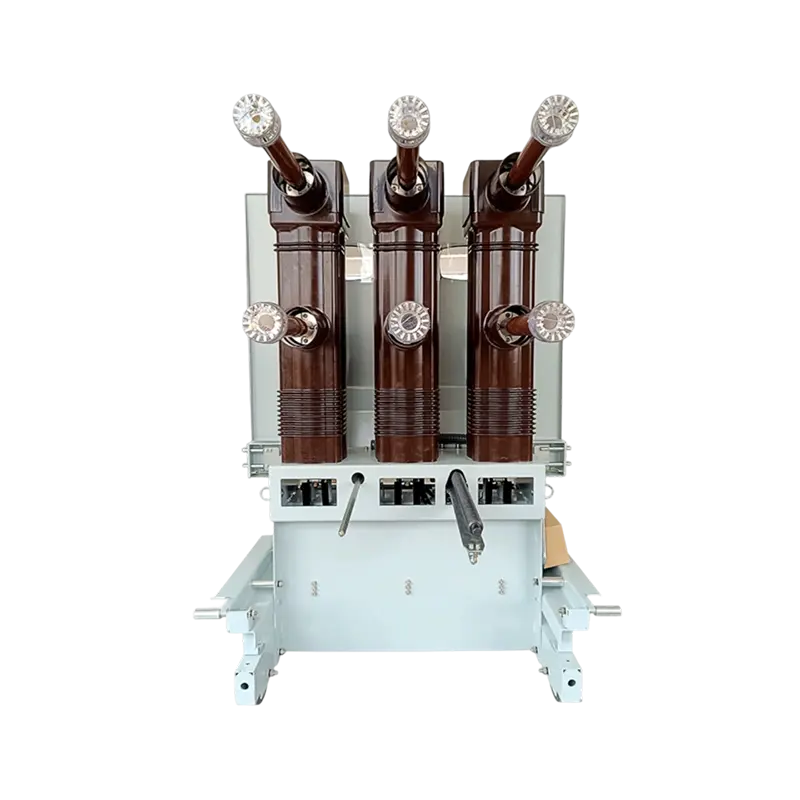

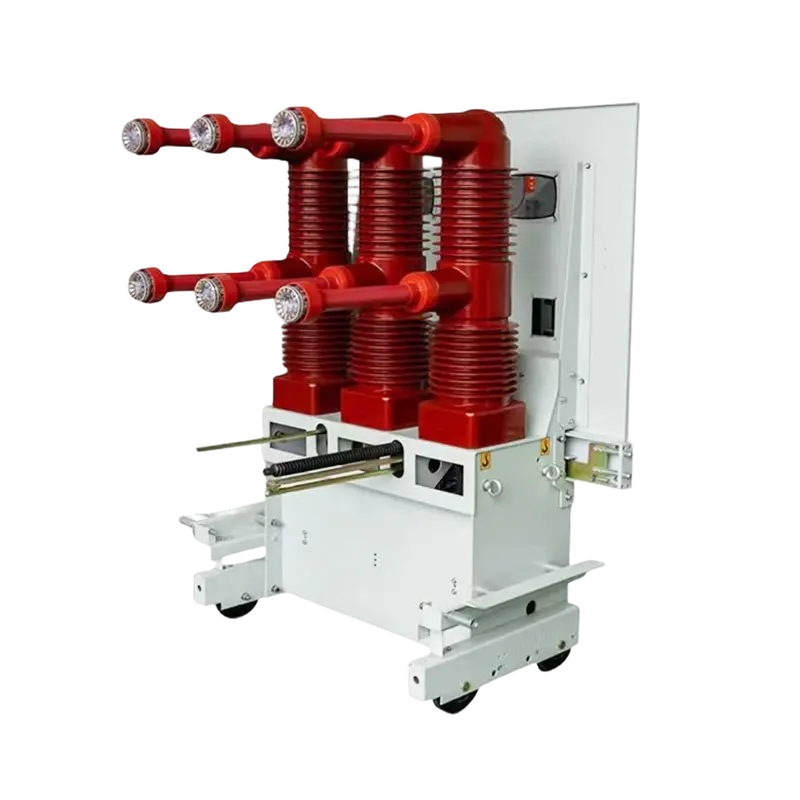

MTELEC ZN85 VCB

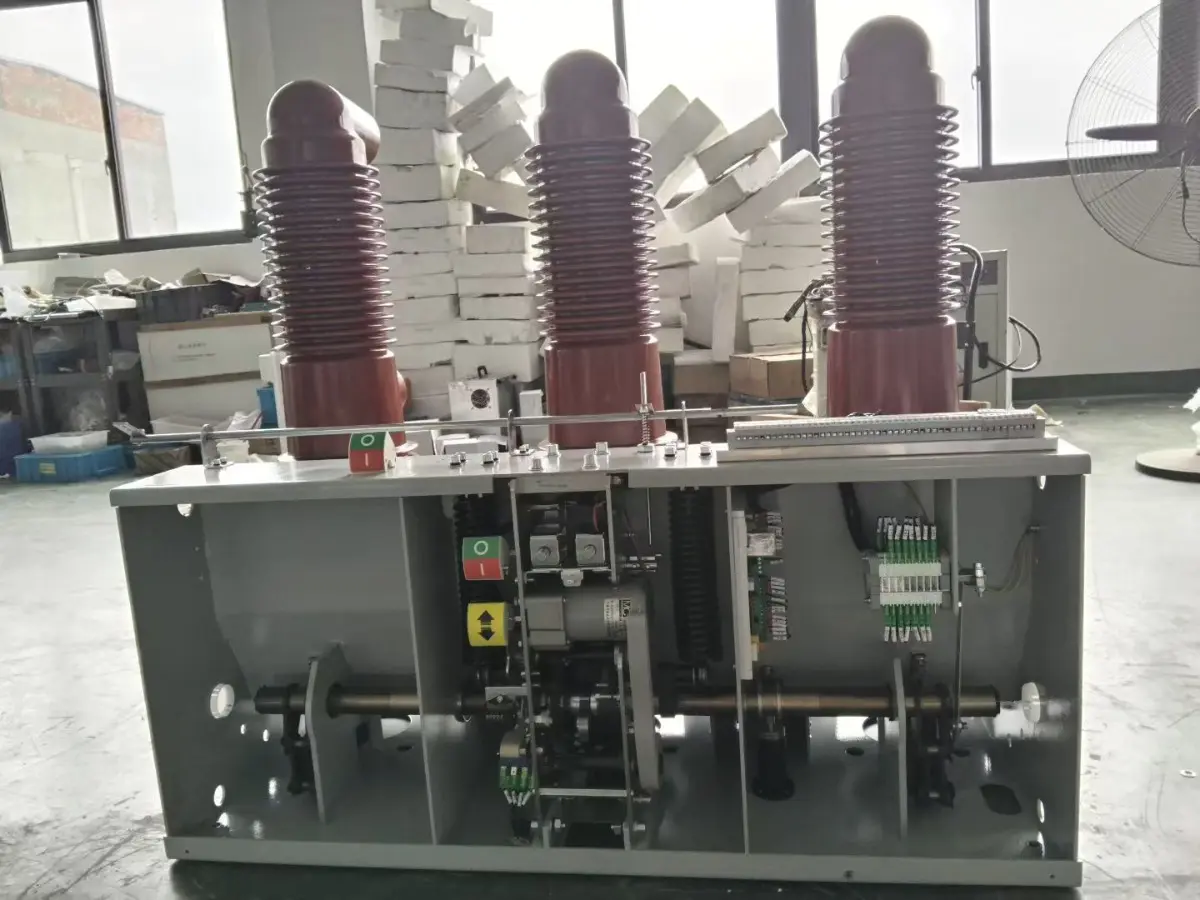

VCB Composition

Principio di funzionamento: Protezione della rete di distribuzione: linee di alimentazione su palo, elettrificazione rurale e sezionamento automatico dei circuiti di distribuzione.

Sottostazioni: linee in uscita, protezione del trasformatore e sezionatori di bus.

Sistemi di alimentazione industriali: linee di ingresso principali di fabbrica, protezione di motori di grandi dimensioni e circuiti di carico industriali.

Progetti infrastrutturali: connessioni di energia rinnovabile, elettrificazione ferroviaria e sistemi energetici minerari.

Scenari speciali: commutazione frequente del carico, controllo del banco di condensatori e interruzione sicura delle correnti di carica dei cavi.

Tecnologia di interruzione del vuoto: gli ampolle sigillati ermeticamente forniscono elevata rigidità dielettrica, estinzione dell'arco e prestazioni costanti per una durata di servizio prolungata.

Funzionamento meccanico: il meccanismo a molla consente il funzionamento sia manuale che remoto, consentendo una rapida separazione dei contatti durante sovraccarichi o cortocircuiti.

Protezione ambientale: l'involucro con grado di protezione IP54 con materiali resistenti alla corrosione garantisce la durata in condizioni atmosferiche estreme, tra cui elevata umidità, vento e polvere.

Layout compatto e modulare: semplifica l'installazione, l'ispezione e la manutenzione integrando apparecchiature ausiliarie essenziali, come trasformatori di corrente e relè di protezione.

Elevata affidabilità con una resistenza meccanica di 10.000 operazioni

Tecnologia avanzata dell'ampolla sotto vuoto per una manutenzione minima

Design compatto e resistente alla corrosione adatto per ambienti esterni

La protezione IP54 garantisce il funzionamento in condizioni difficili

Funzionalità integrate di monitoraggio intelligente e controllo remoto

Conformità agli standard GB/T 11022 e IEC 62271

Configurazioni personalizzabili per requisiti di progetto specifici

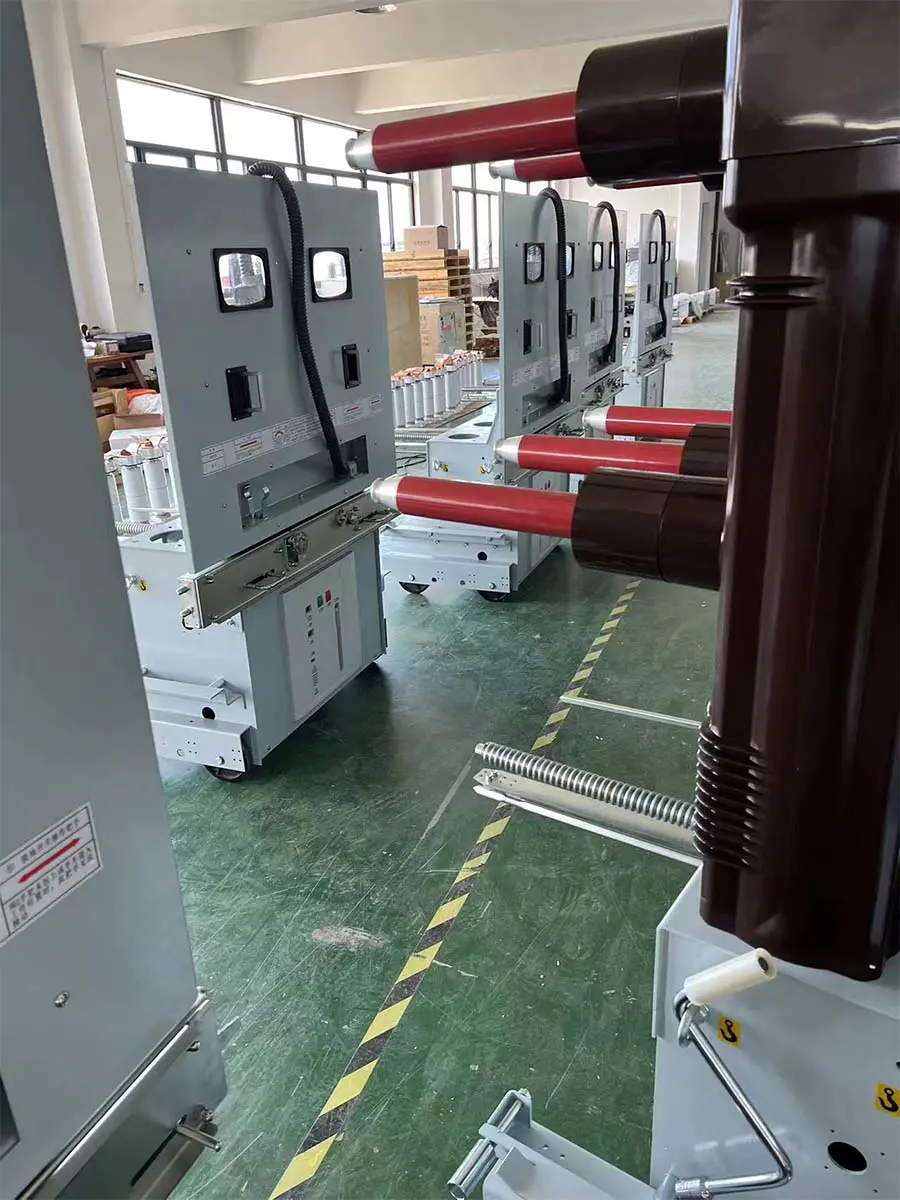

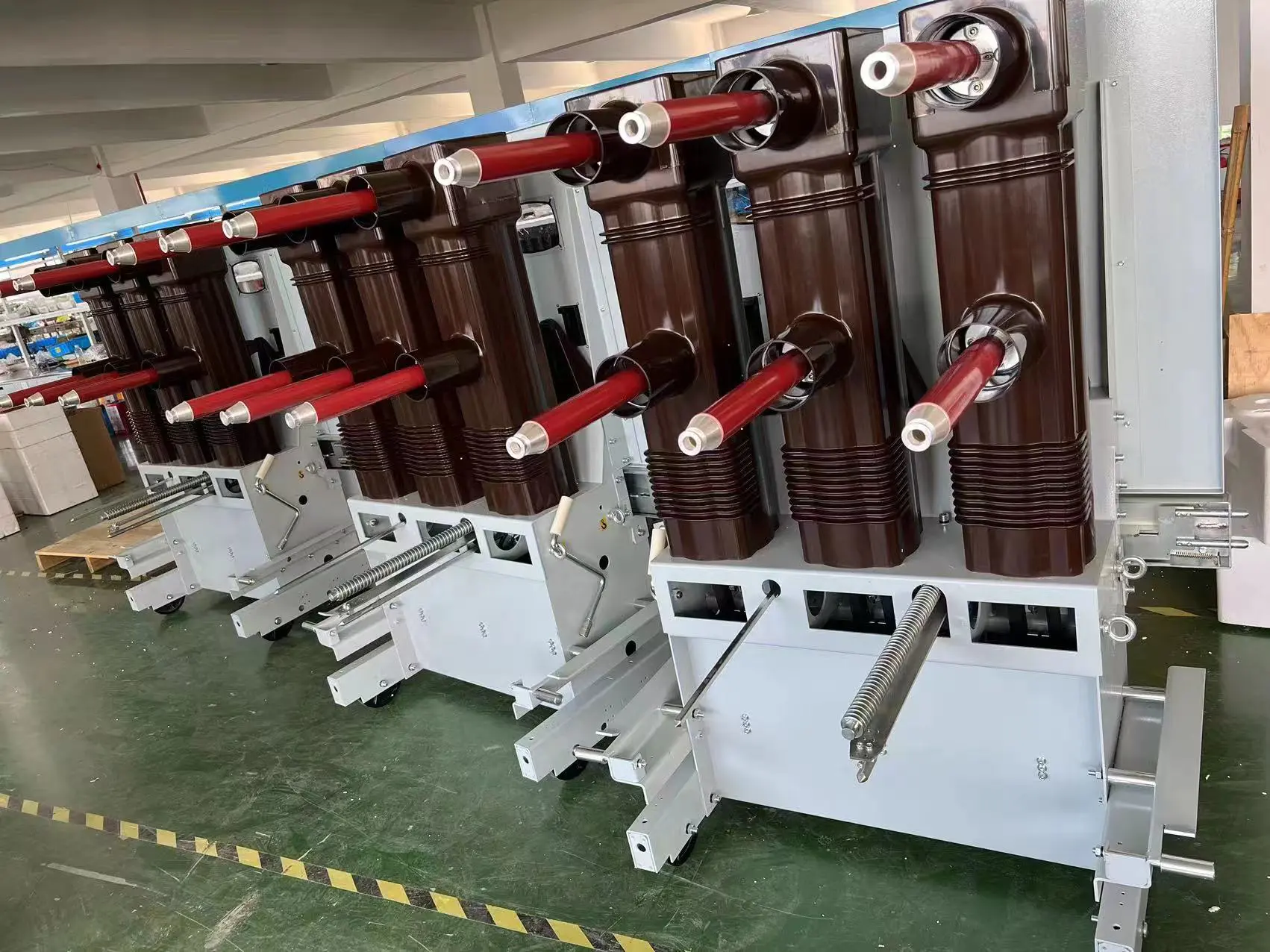

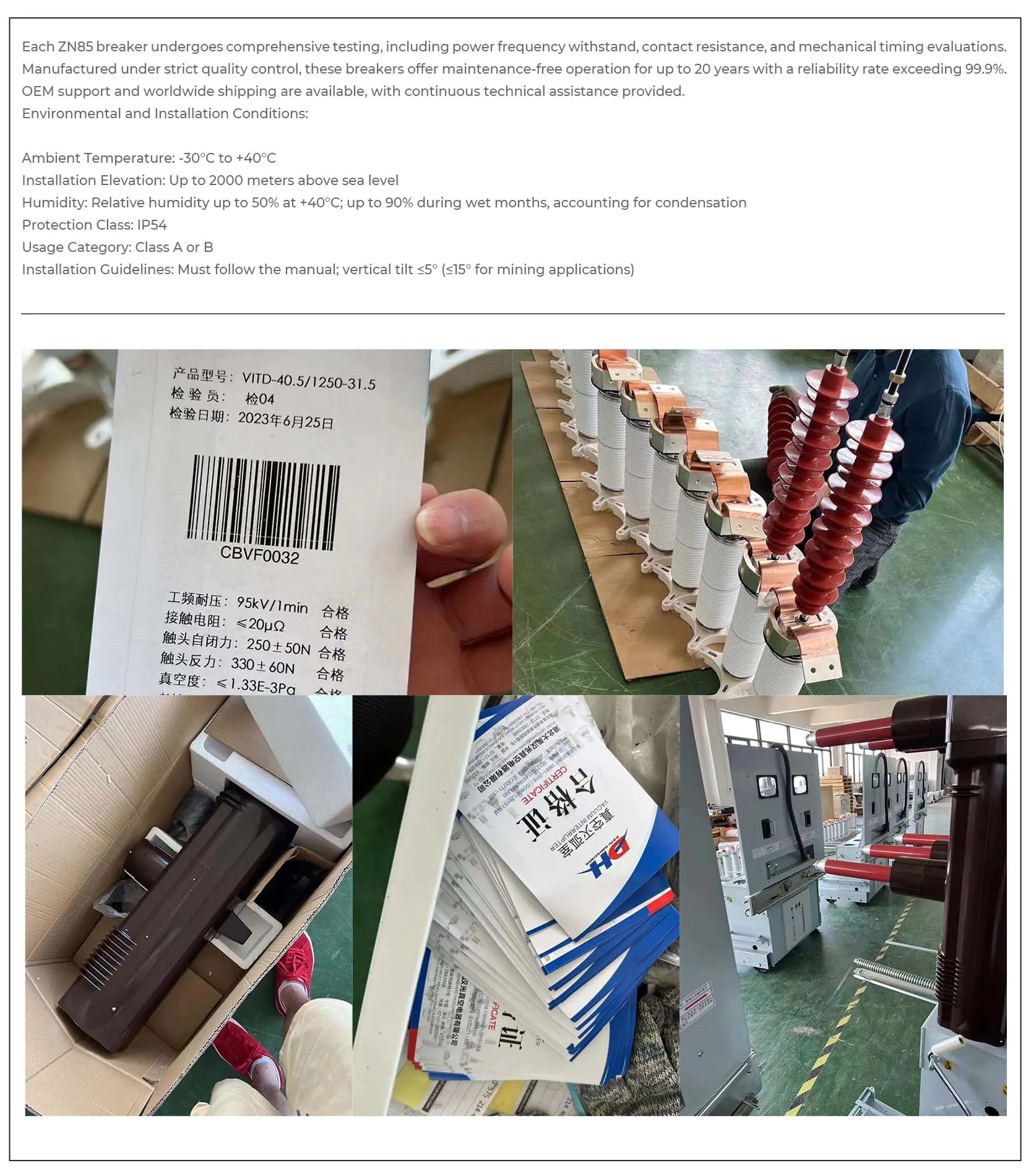

Running-in Test
ZN85 Installing

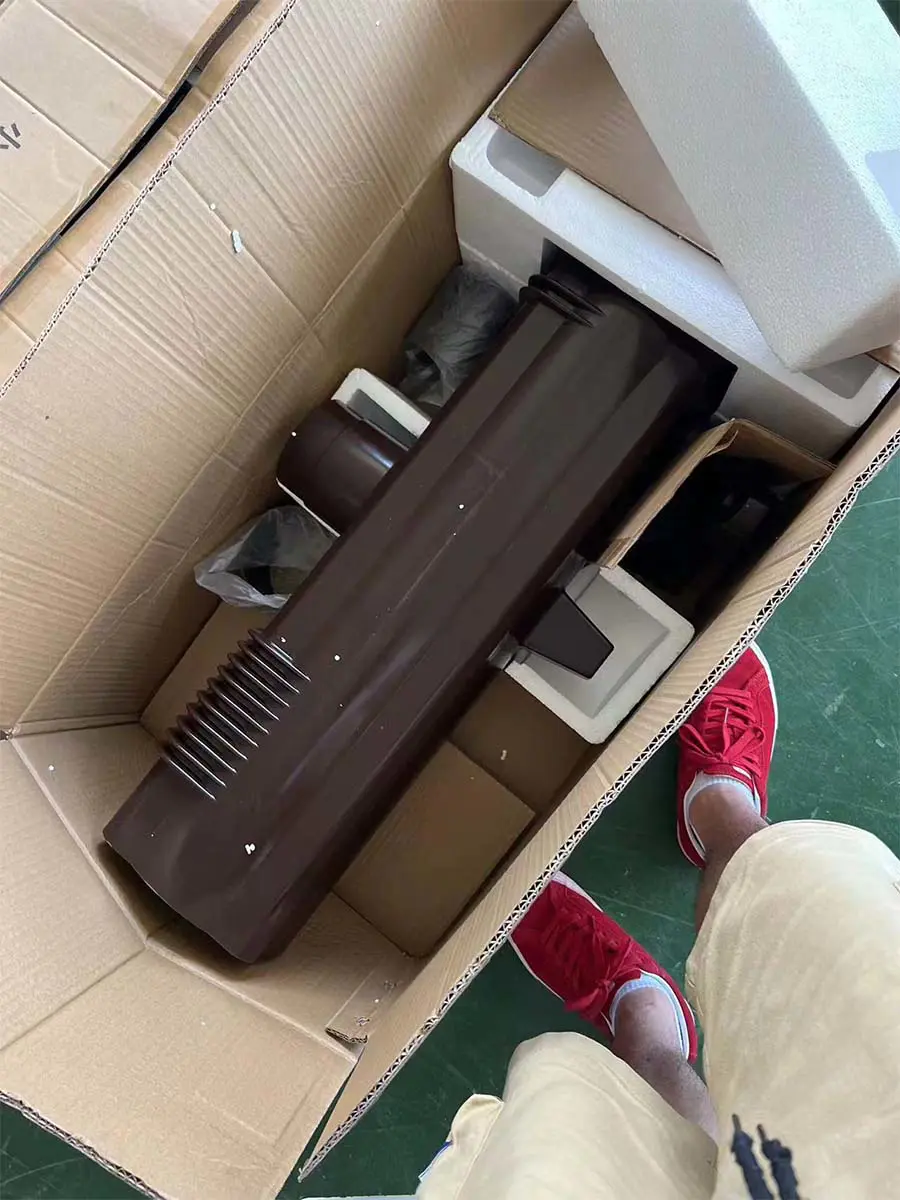

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage

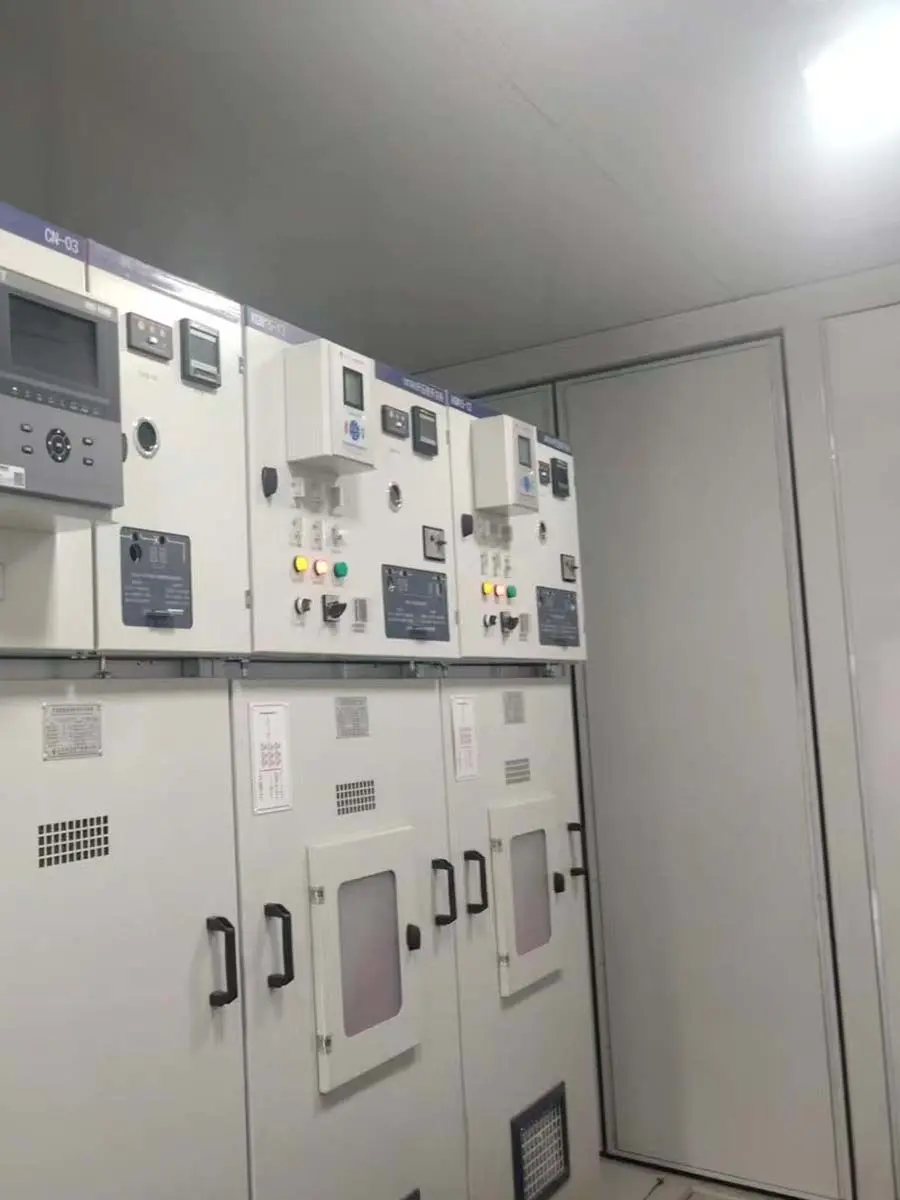

35kV high-voltage switchgear, power transmission successful

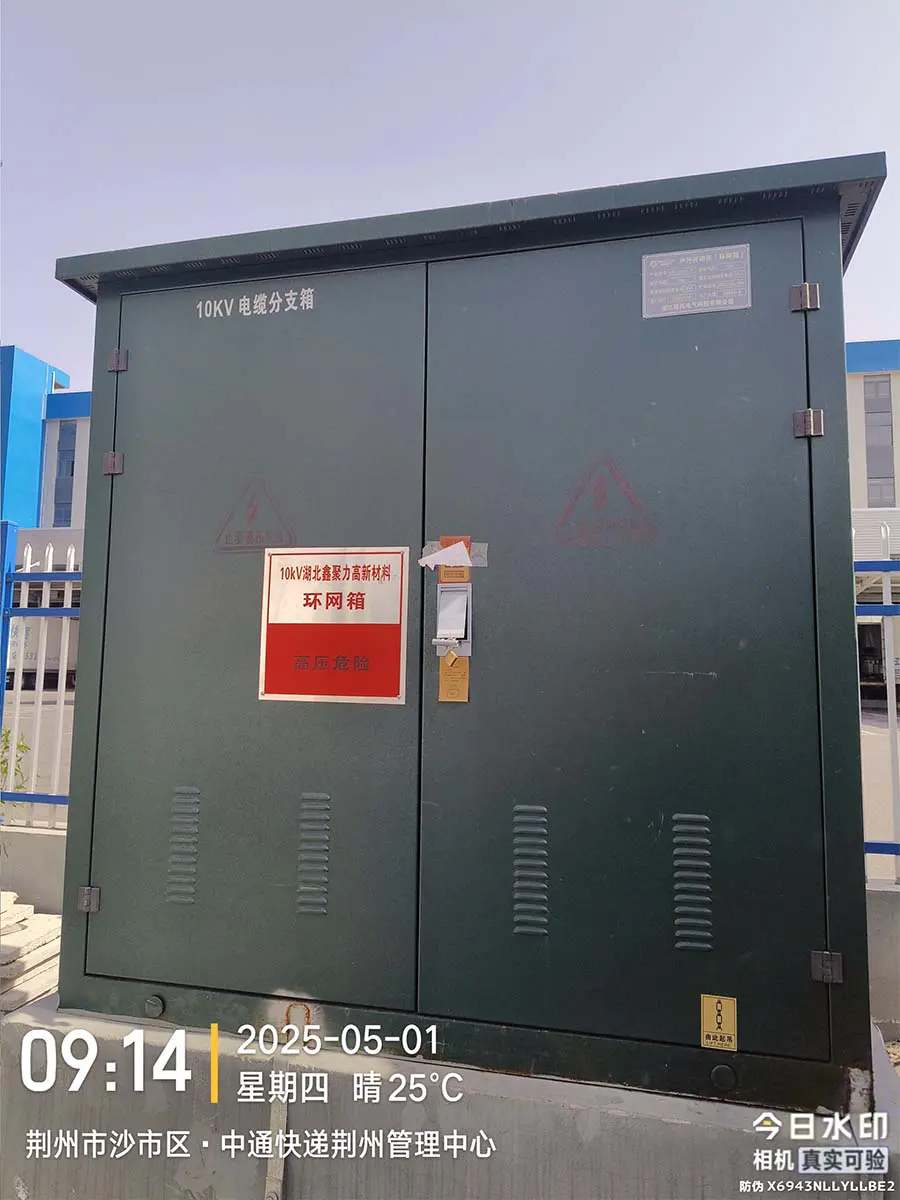

10kV ring main unit, VCB

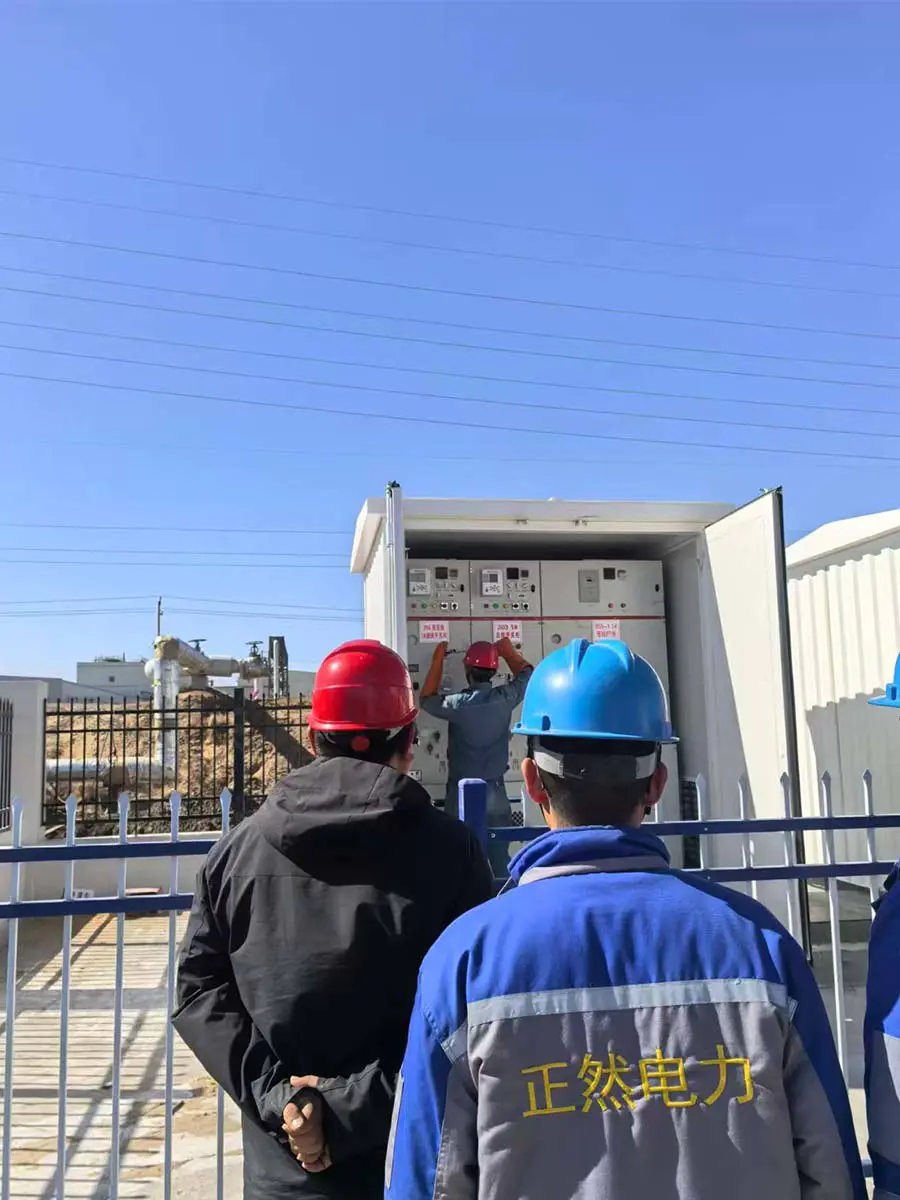

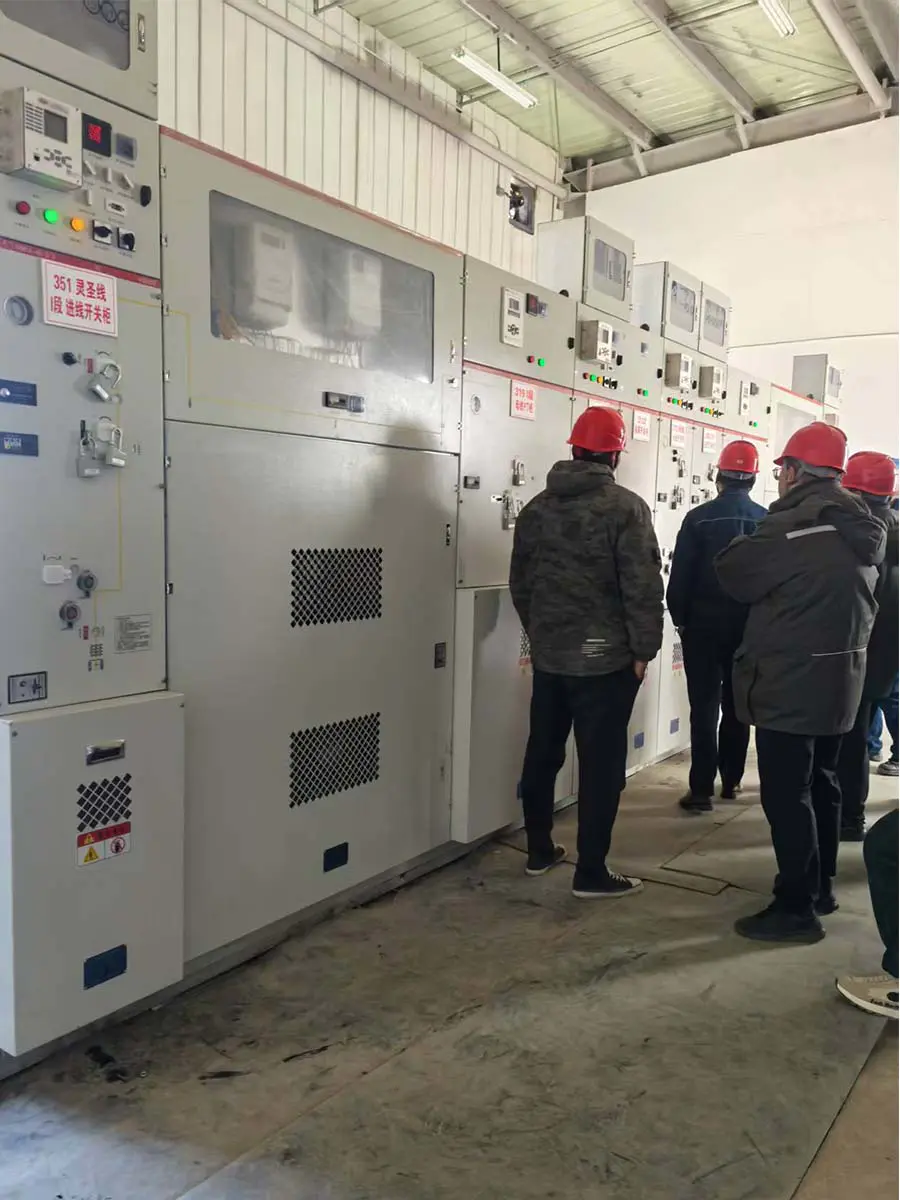

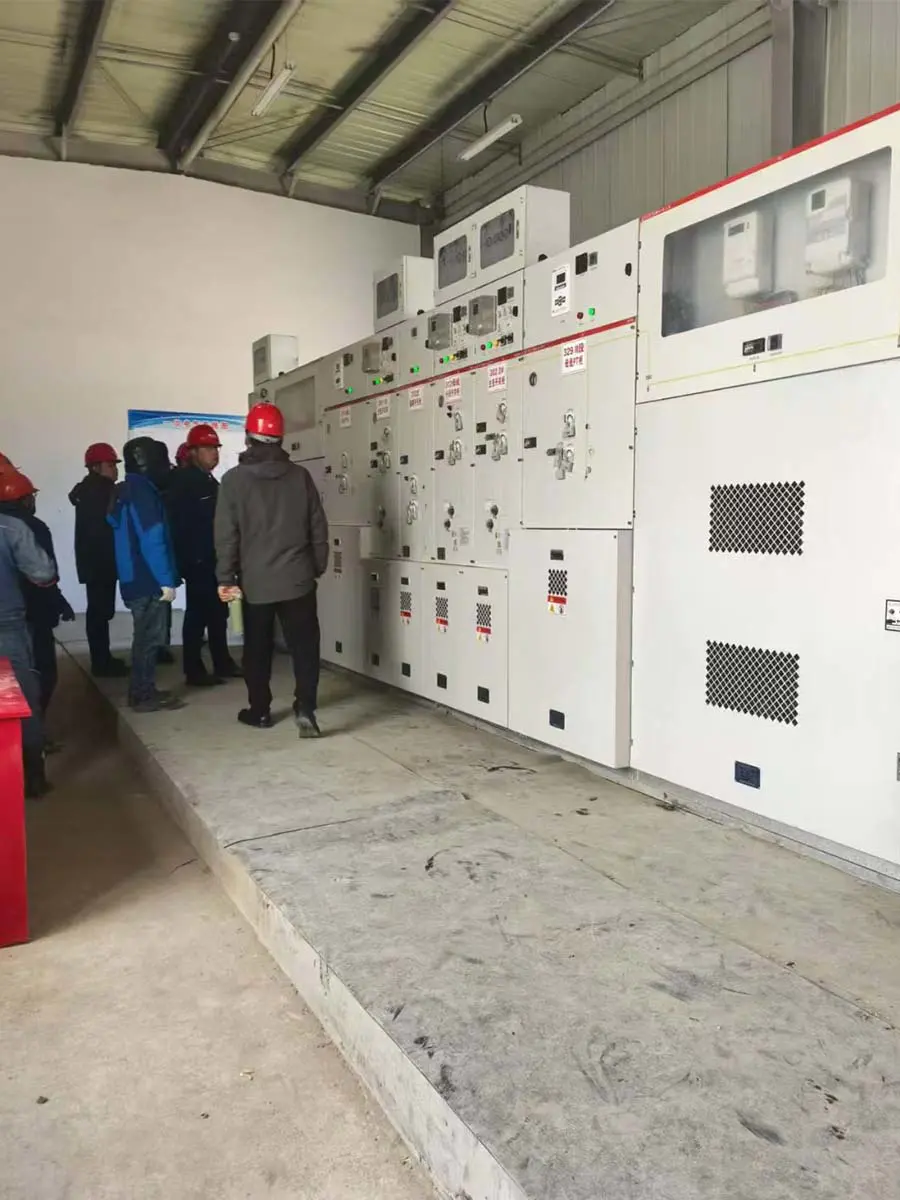

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

Categoria dei parametri	Specifica	Note
Tensione nominale	12 kV	Norma per le reti di distribuzione
Corrente nominale	400A, 630A, 1250A	Valutazioni comuni disponibili
Corrente nominale di tenuta a breve termine	16 kA, 20 kA, 25 kA
Corrente di interruzione nominale di cortocircuito	16 kA, 20 kA, 25 kA
Corrente di tenuta di picco nominale	40 kA, 50 kA, 63 kA
Livello di isolamento nominale	Frequenza di alimentazione: 42 kV / Impulso del fulmine: 75 kV	(1 minuto)
Vita meccanica	10.000 operazioni	Minimo
Vita elettrica	10.000 operazioni (at rated current)
Interruttore medio	Vuoto	Sigillato in una bottiglia di ceramica
Meccanismo operativo	Molla/Elettromagnetico
Tensione di controllo	CA/CC 110 V, 220 V	Opzioni comuni
Dimensioni complessive (circa)	900 x 800 x 1200 mm (A x L x P)	Varia in base alla configurazione
Metodo di installazione	Montaggio su palo/montaggio a terra	Uso esterno
Temperatura ambiente	Da -30°C a 40°C
