Descrizione:

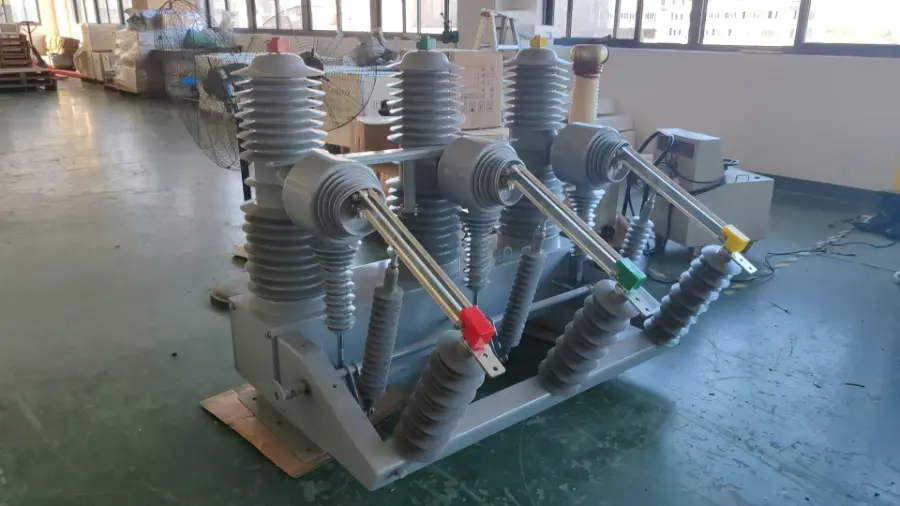

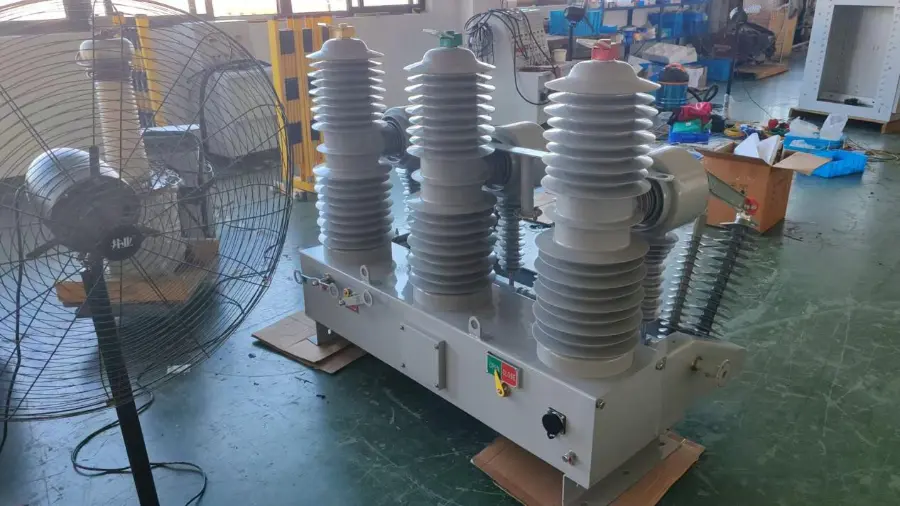

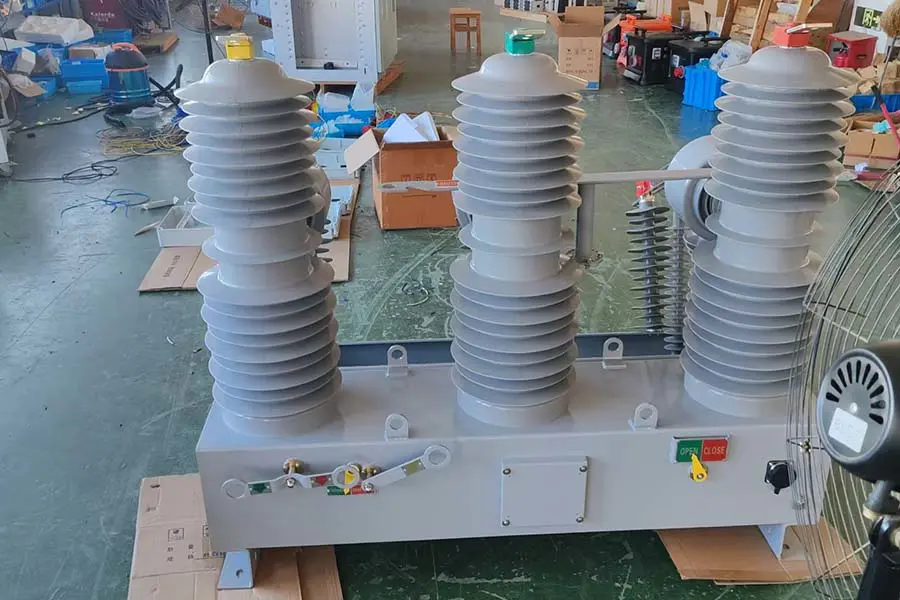

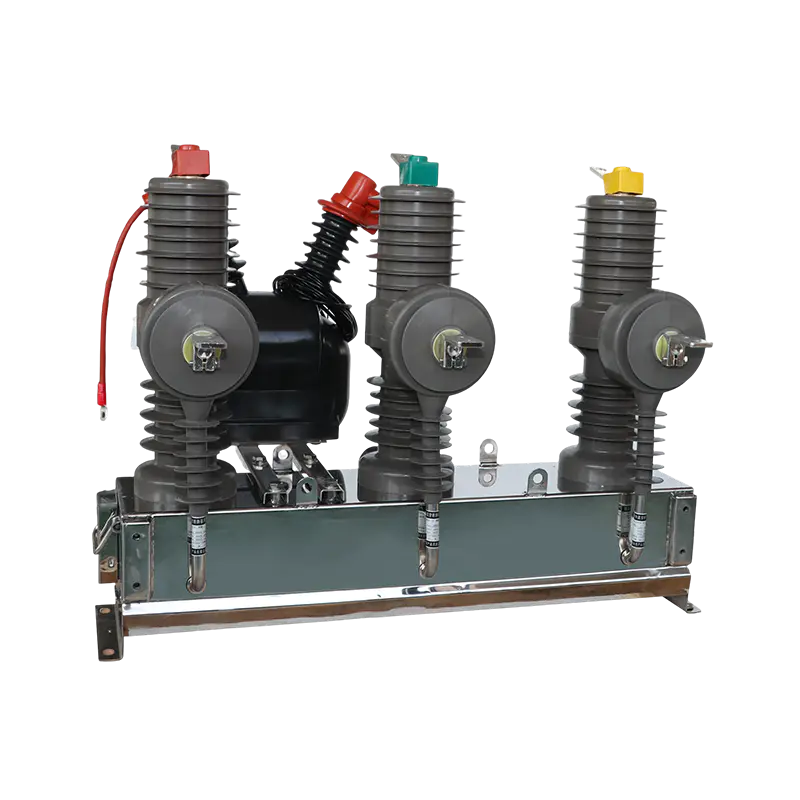

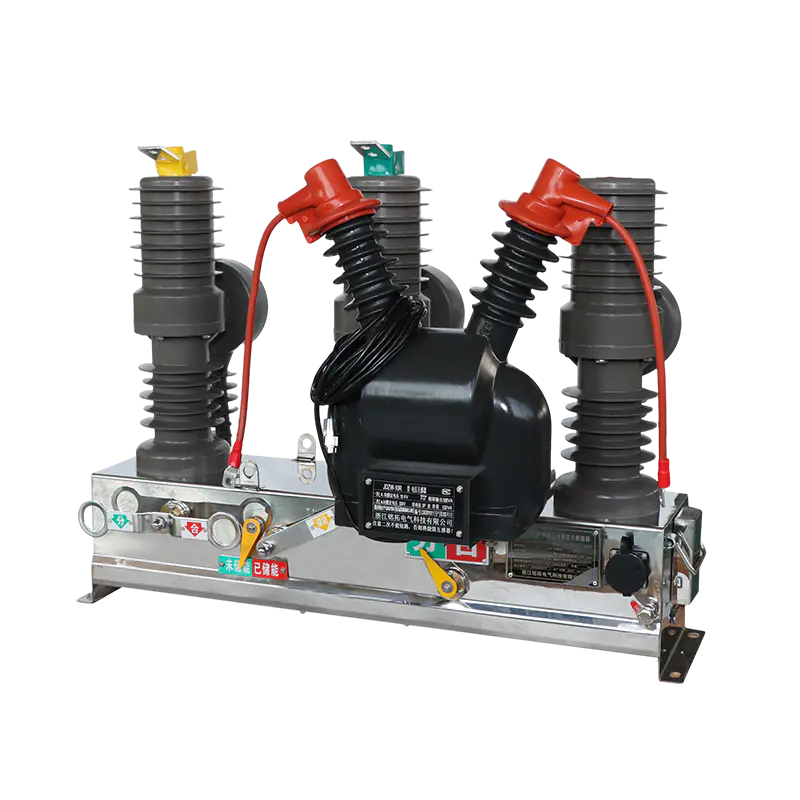

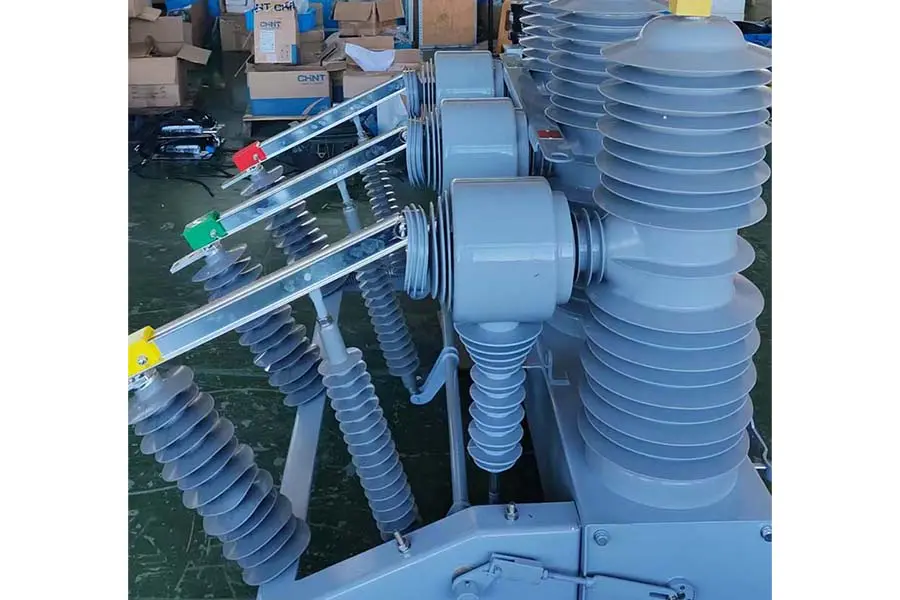

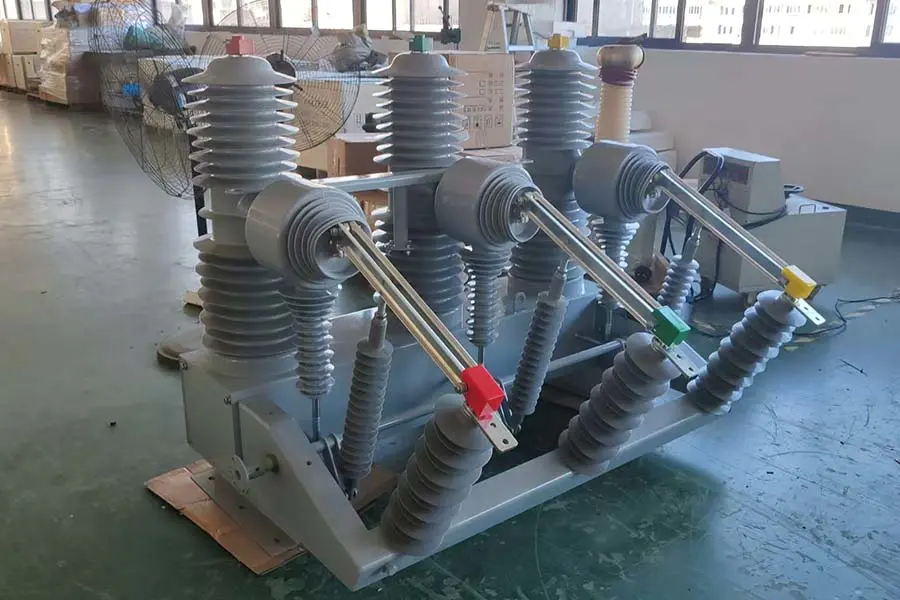

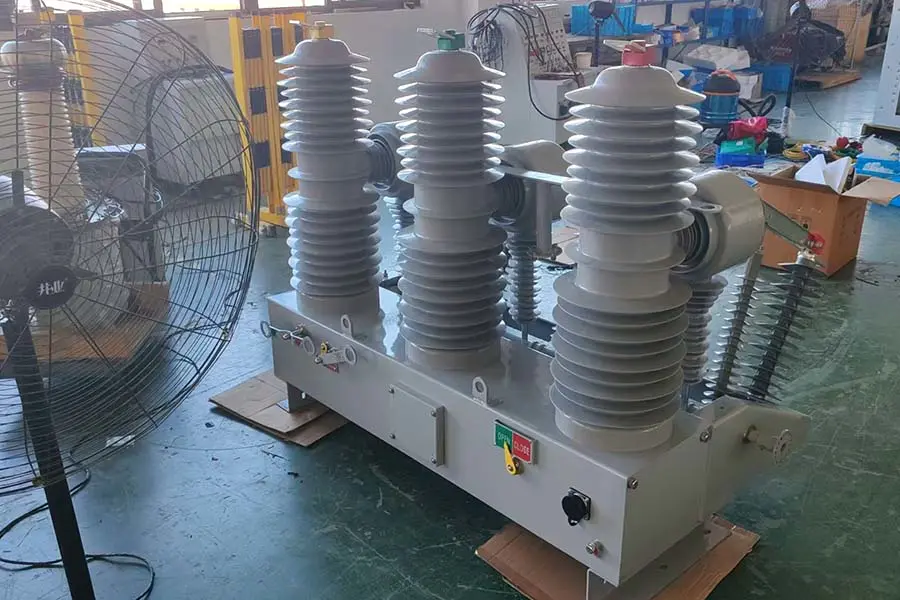

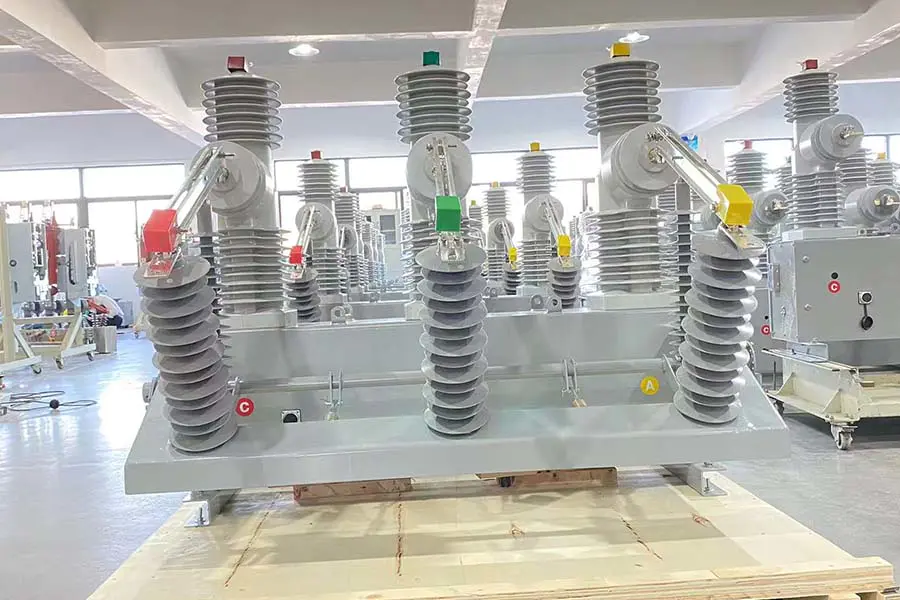

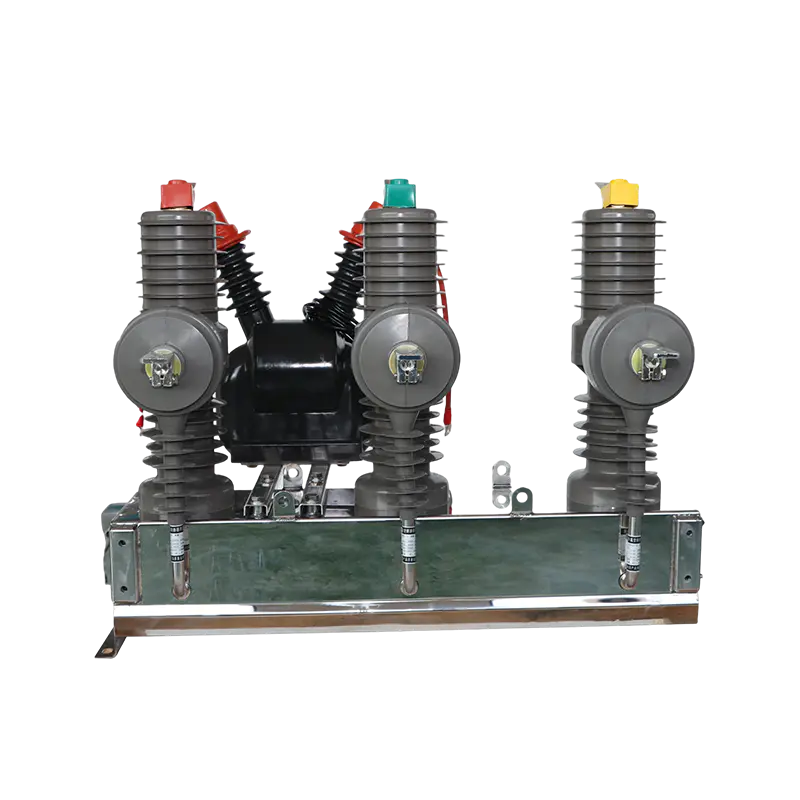

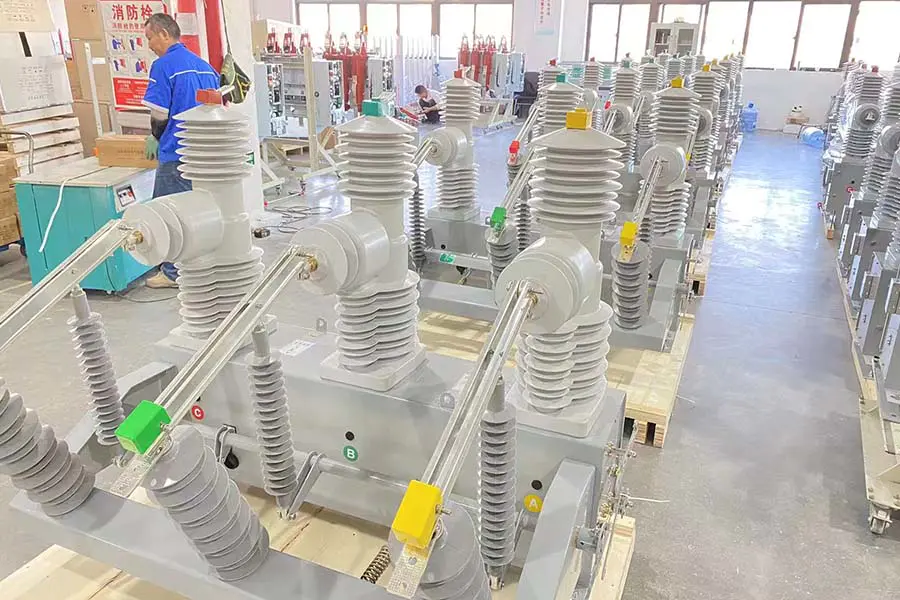

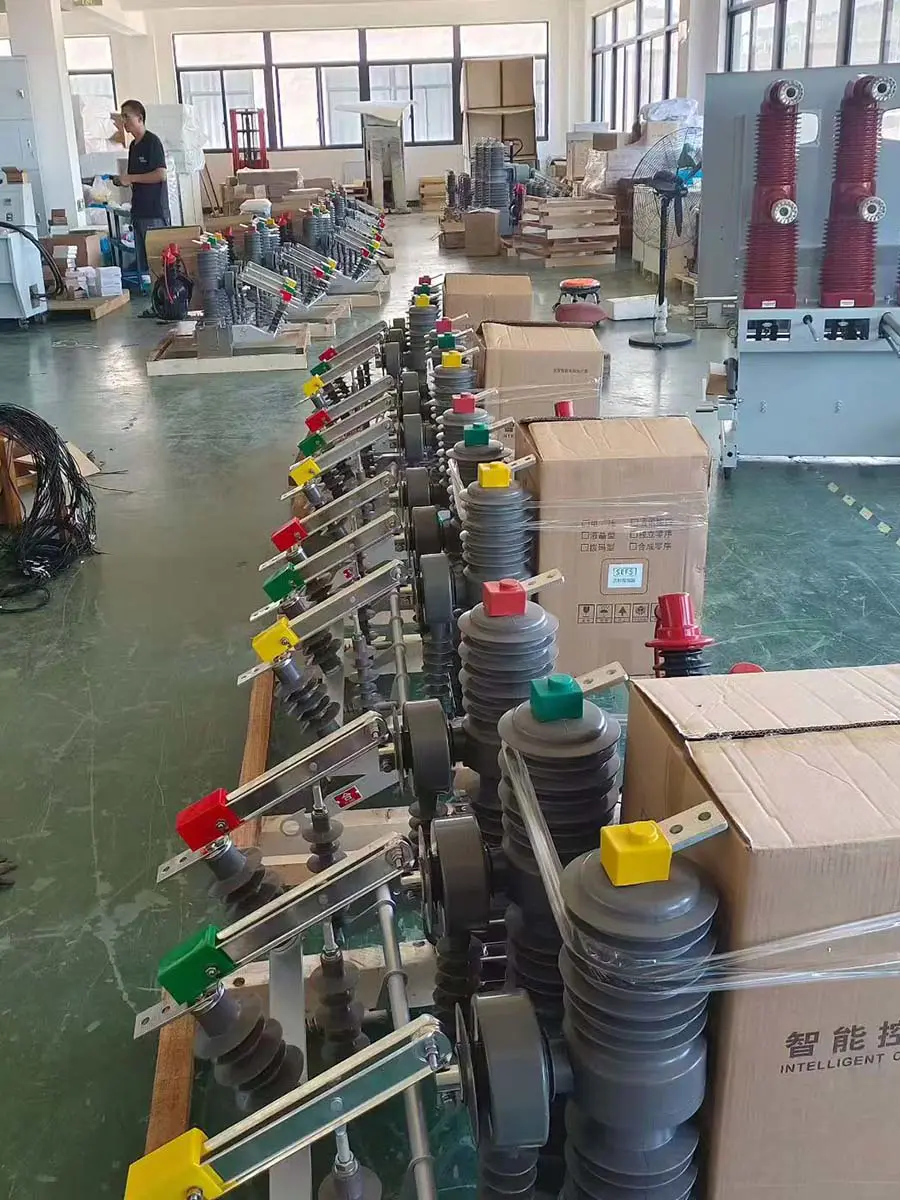

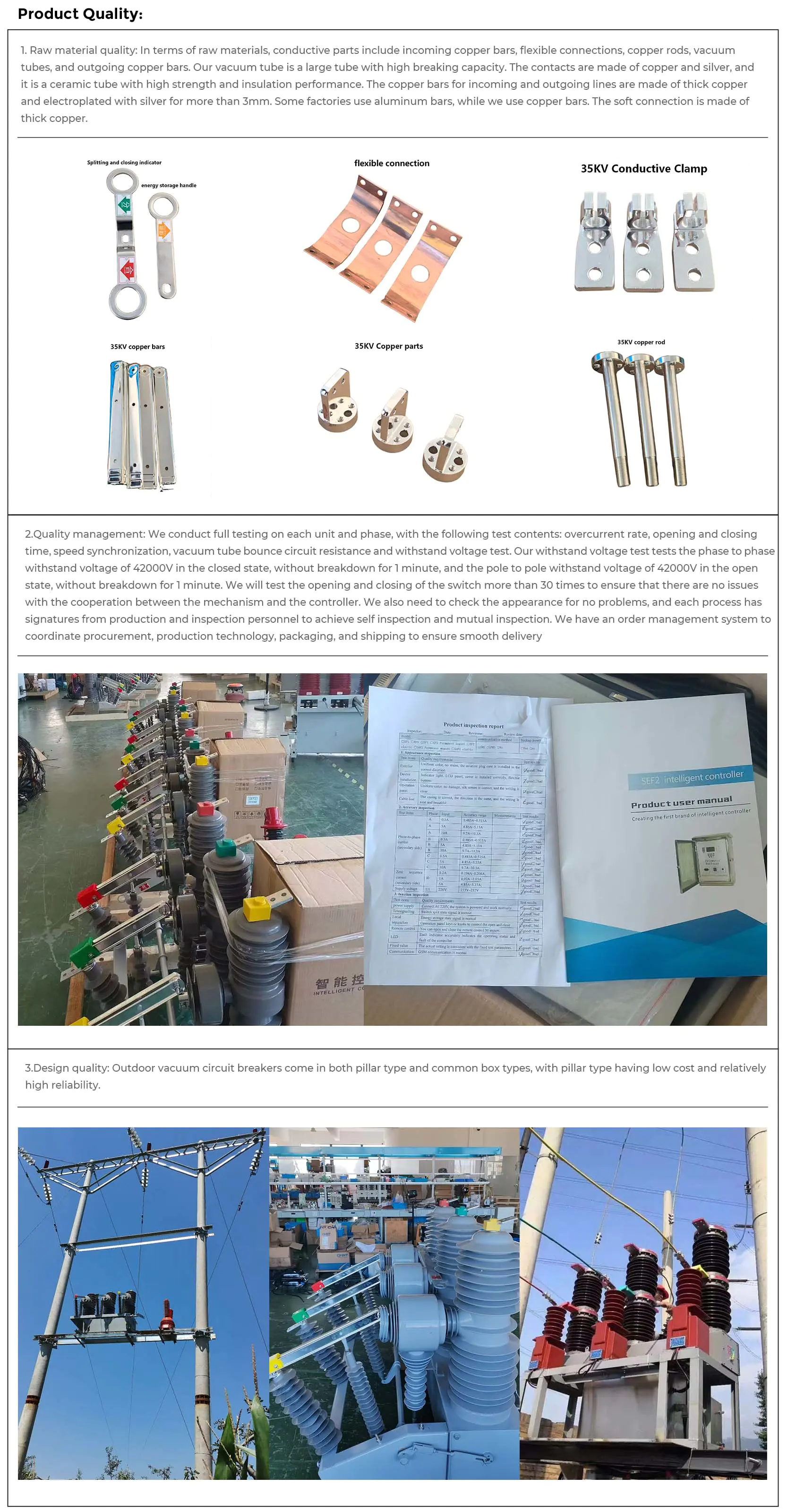

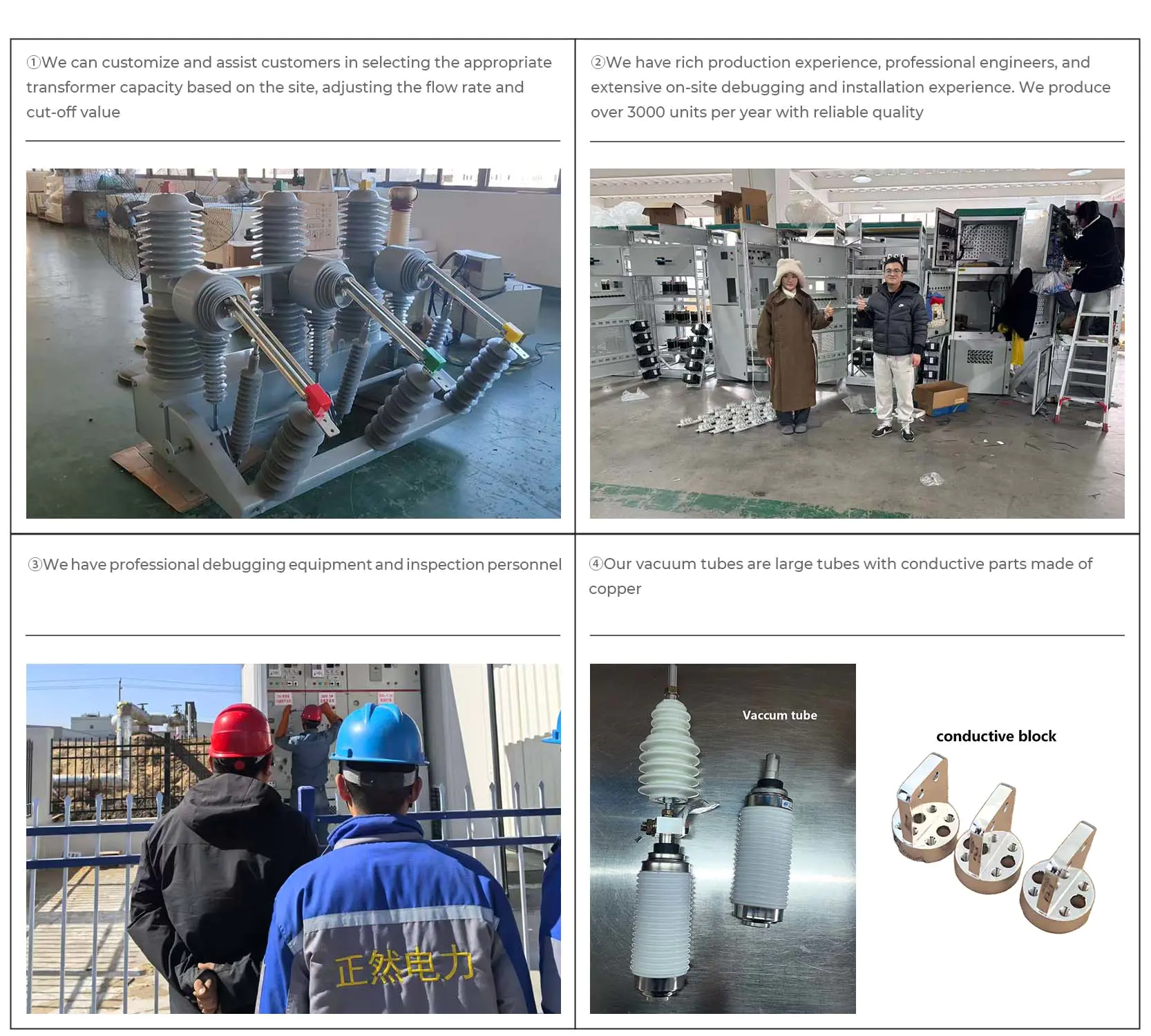

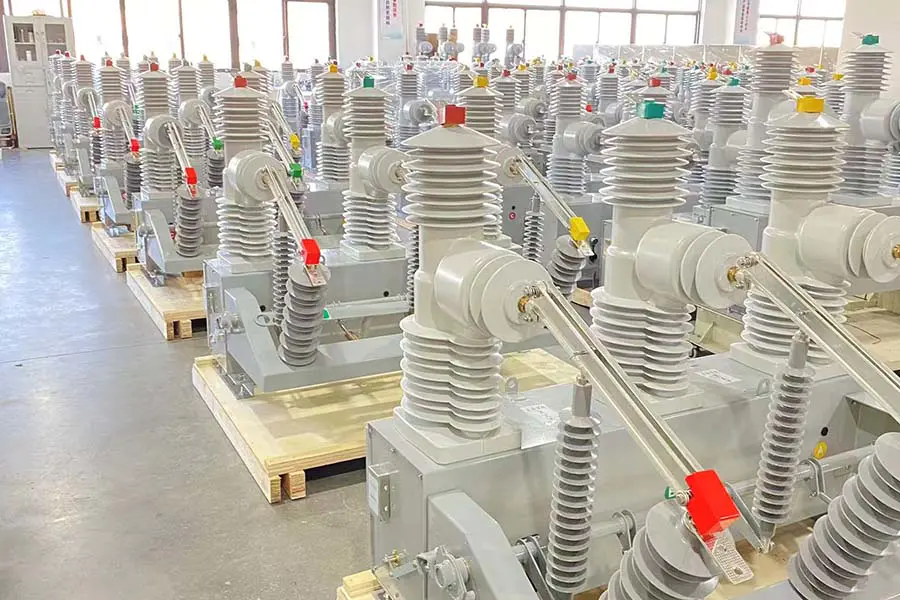

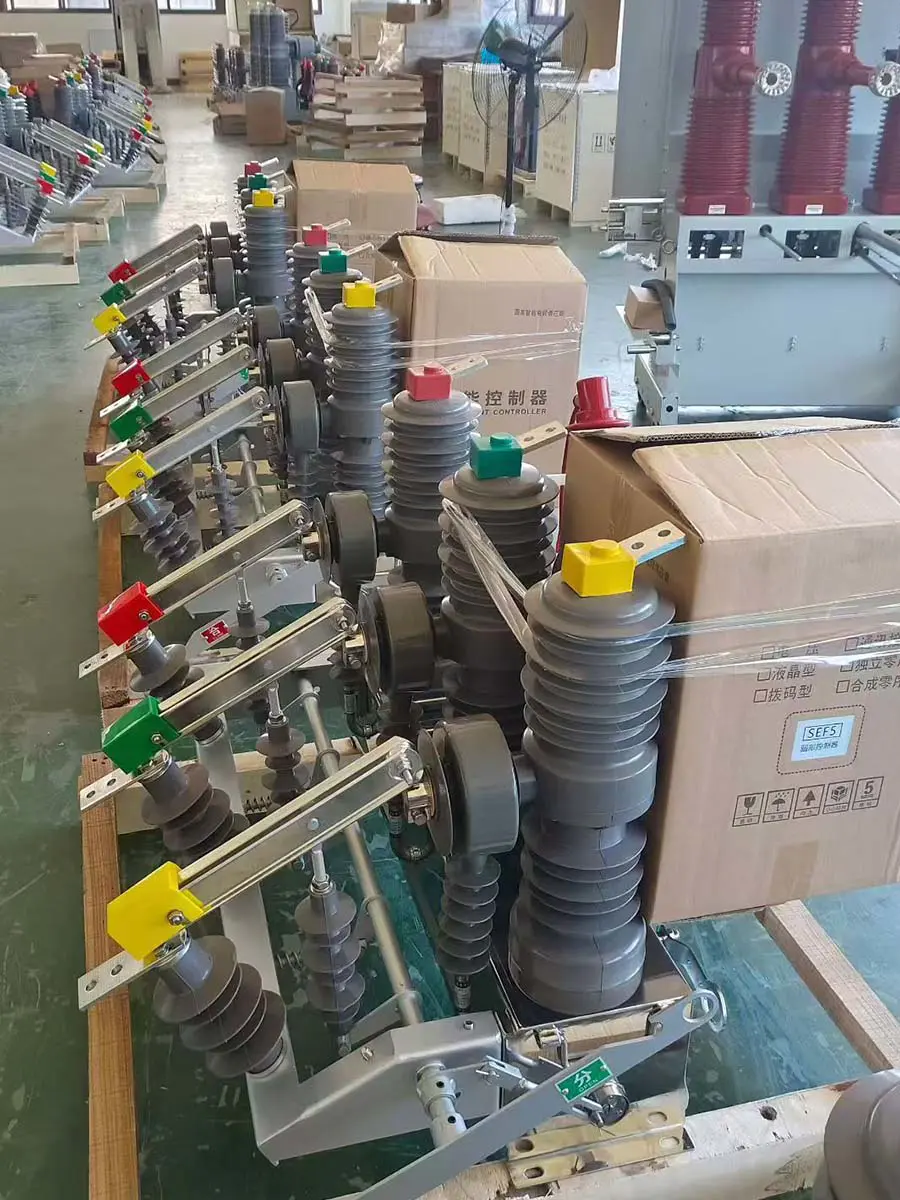

L'interruttore automatico in vuoto ZW32 viene applicato all'esterno ed è generalmente installato all'estremità superiore del trasformatore. Appartiene al tipo a pilastro ed è comunemente installato su pali delle utenze esterne. Esistono anche installazioni a pavimento con custodia, note anche come interruttori a colonna. Poiché può interrompere il circuito, è il punto di confine tra alta e bassa tensione all'estremità superiore del trasformatore, noto anche come interruttore di confine. Dispone di protezione a sequenza zero da sovracorrente e perdita di fase e svolge un ruolo nella commutazione di circuiti e nella protezione di carichi come i trasformatori.
 |  |
Applicazioni:
L'interruttore automatico sottovuoto per esterni ZW32 è ampiamente applicato in:
Linee aeree di distribuzione di media tensione

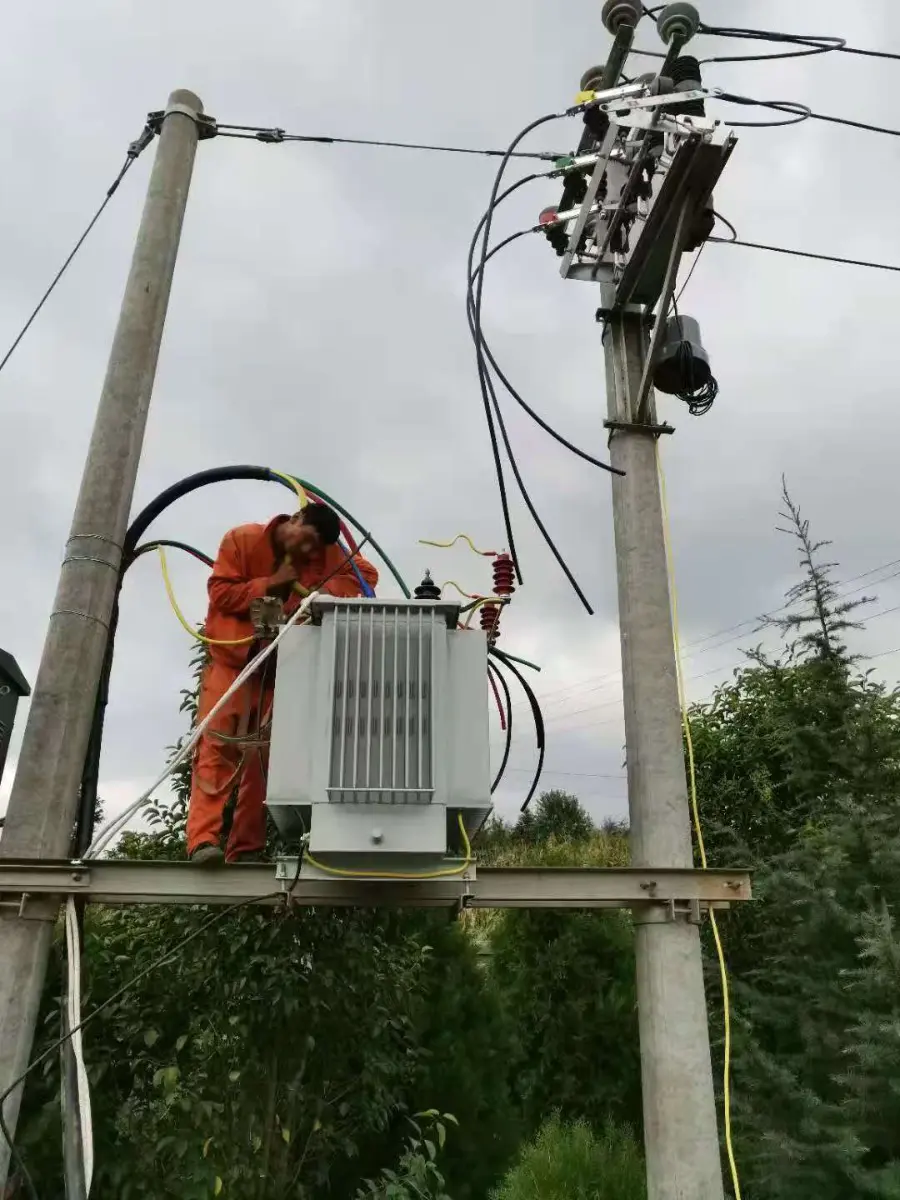

Sistemi di distribuzione su palo
Sottostazioni esterne e punti di protezione degli alimentatori
Reti di distribuzione elettrica industriale
Sistemi di connessione alla rete delle energie rinnovabili
Il suo design supporta il funzionamento continuo all'aperto mantenendo prestazioni di commutazione costanti e protezione del sistema.
 |  |
 | |
 |  |

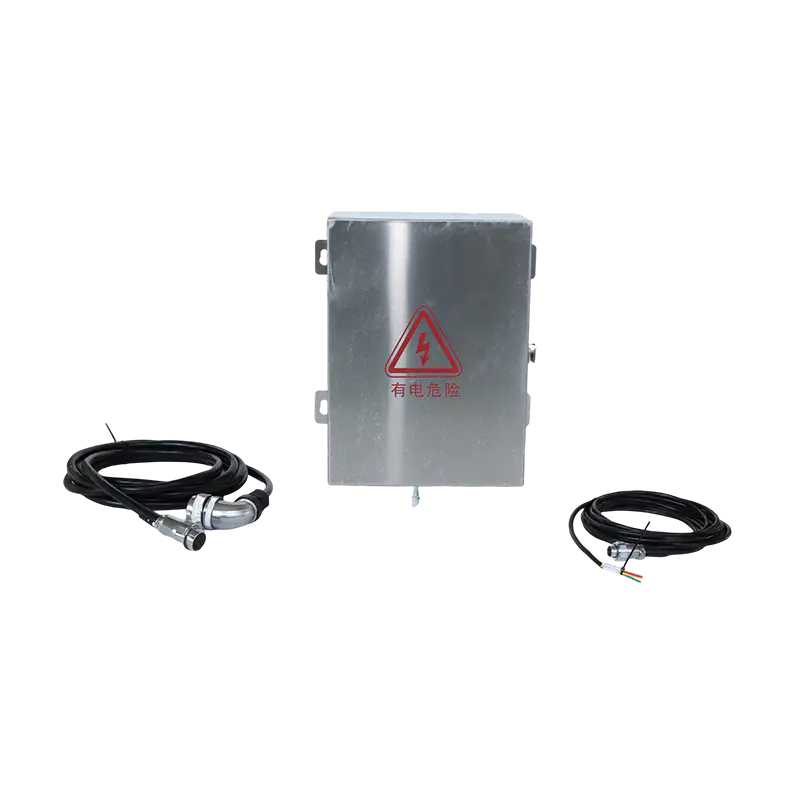

In caso di sovracorrente o cortocircuito nella linea in uscita del circuito, il trasformatore di corrente può rilevare il segnale di corrente, che viene trasmesso al controller. Il controller emette un comando per far scattare il meccanismo, che fa sì che i contatti dinamici e statici all'interno del tubo a vuoto si separino, ottenendo così la disconnessione e l'interruzione del circuito, svolgendo un ruolo protettivo.
 |  |
 |  |
Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Categoria dei parametri | Specifica | Osservazioni |
| Tensione nominale | 12 kV | Norma per le reti di distribuzione |
| Corrente nominale | 400A, 630A, 1250A | Valutazioni personalizzate disponibili |
| Corrente di interruzione nominale di cortocircuito | 16 kA, 20 kA, 25 kA | |
| Corrente nominale di tenuta a breve termine | 16 kA/4 s, 20 kA/4 s, 25 kA/4 s | |
| Corrente di tenuta di picco nominale | 40 kA, 50 kA, 63 kA | |
| Livello di isolamento nominale | Frequenza di alimentazione: 42 kV (1 min) / Impulso del fulmine: 75 kV | |
| Vita meccanica | 10.000 operazioni | |
| Vita elettrica | 10.000 operazioni (at rated current) | Rottura della piena capacità |
| Interruttore medio | Vuoto | Bottiglia in ceramica sigillata |
| Meccanismo operativo | Primavera | Manuale o motorizzato |
| Tensione di controllo | CA/CC 110 V, 220 V | Opzionale 24V, 48V |
| Grado di protezione | IP67 | Adatto per ambienti difficili |

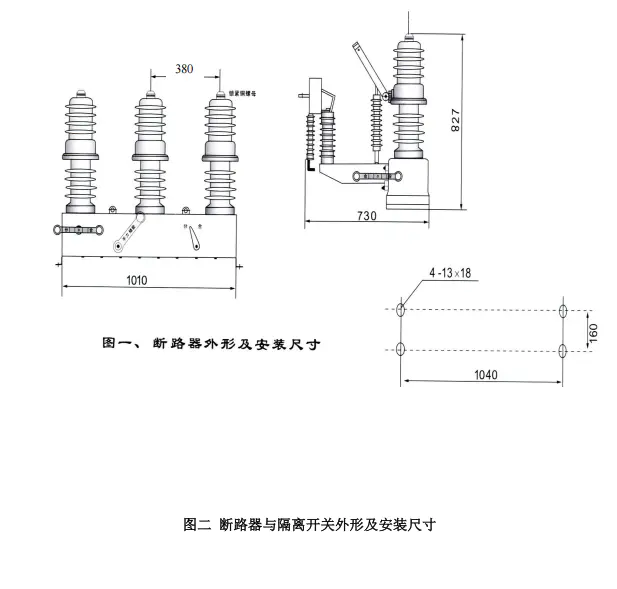

| Dimensioni (A×L×P) | 880×560×680 millimetri | Design compatto |
| Peso | ca. 130 chilogrammi | Facile da installare |

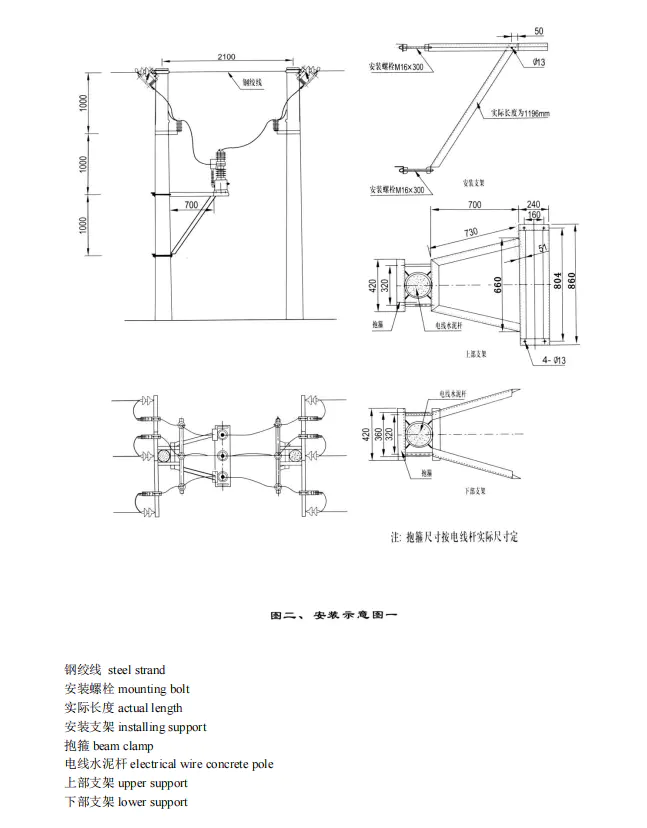

| Metodo di installazione | Montaggio su palo | Uso esterno |
| Temperatura ambiente | Da -40°C a 55°C | Ampio raggio d'azione |
| Altitudine | ≤ 4000 m | Disponibile la versione ad alta quota |
