Descrizione:

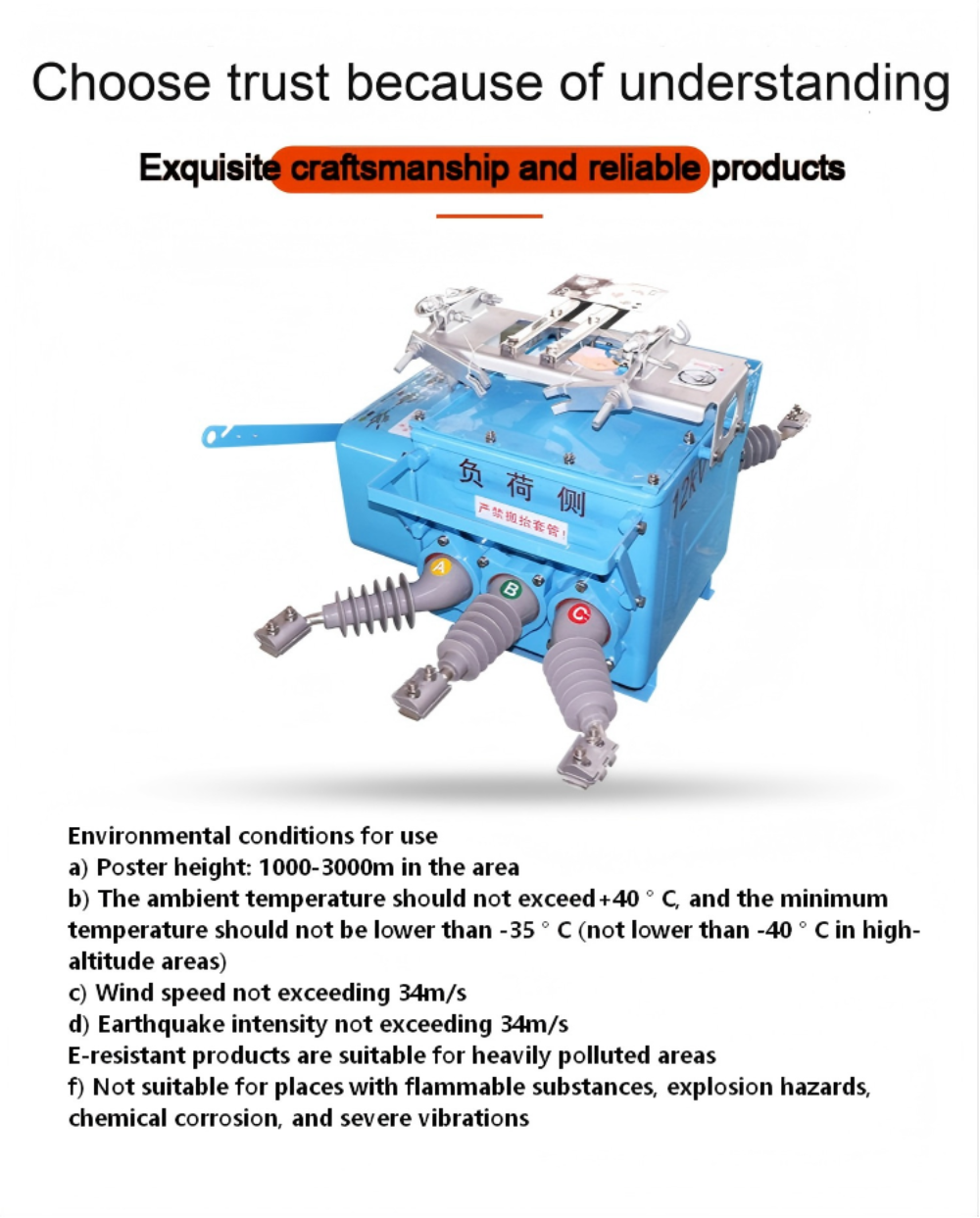

L'interruttore automatico in vuoto ZW28 viene applicato all'esterno ed è generalmente installato all'estremità superiore del trasformatore. Appartiene al tipo a pilastro ed è comunemente installato su pali delle utenze esterne. Esistono anche installazioni a pavimento con custodia, note anche come interruttori a colonna. Poiché può interrompere il circuito, è il punto di confine tra alta e bassa tensione all'estremità superiore del trasformatore, noto anche come interruttore di confine. Dispone di protezione da sovracorrente e perdita di fase a sequenza zero e svolge un ruolo nella commutazione di circuiti e nella protezione di carichi come i trasformatori.
Applicazioni:

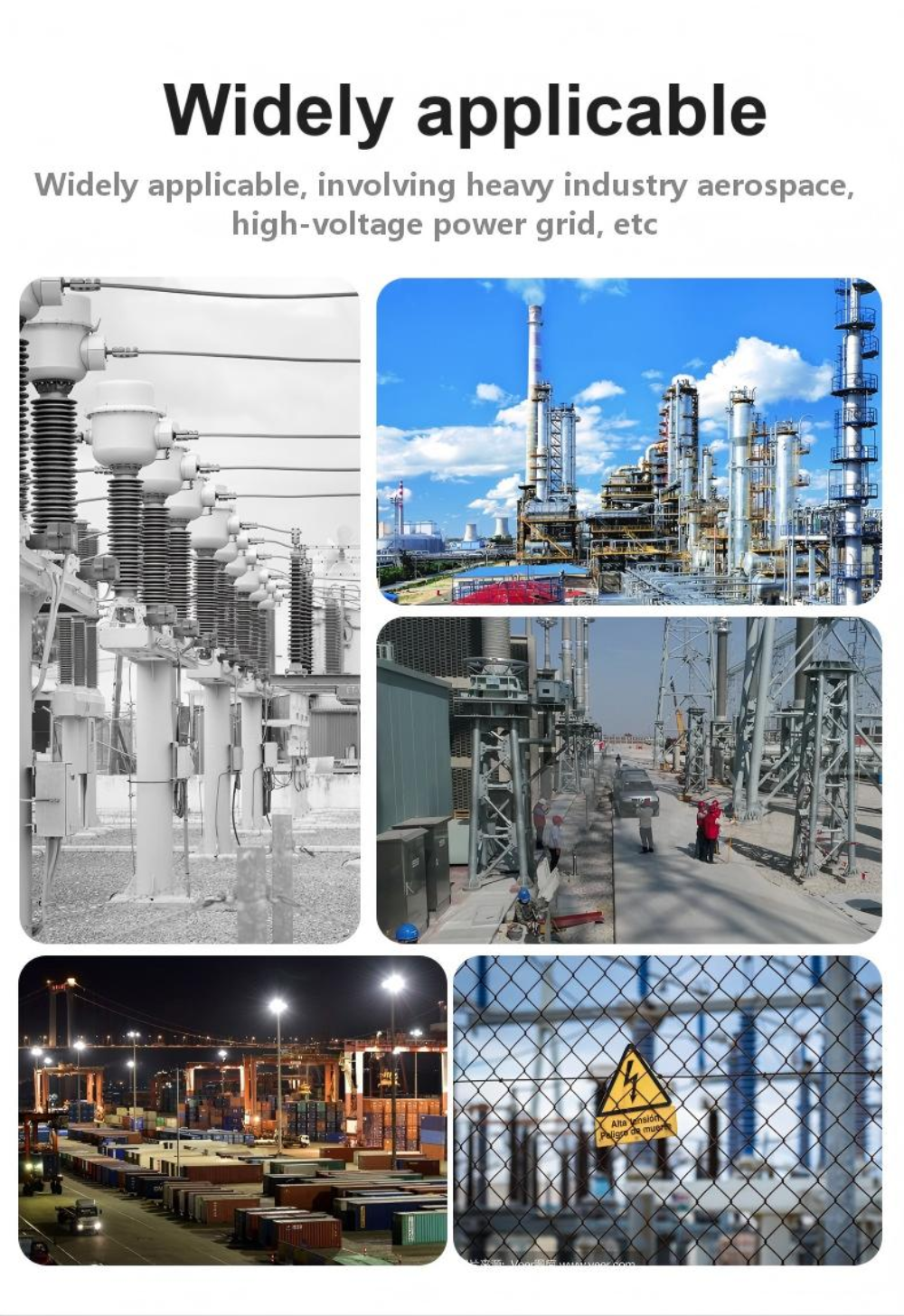

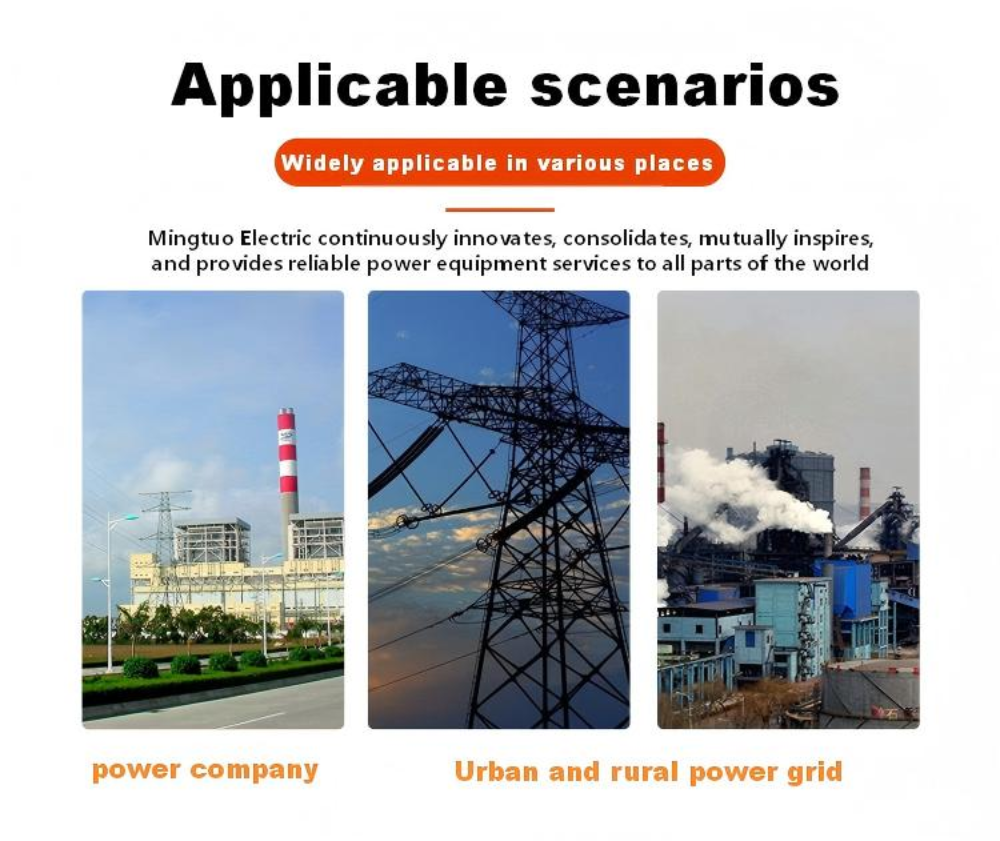

L'interruttore automatico in vuoto per esterni ZW28 è ampiamente utilizzato in:
Linee aeree di distribuzione di media tensione
Sistemi di distribuzione su palo
Sottostazioni esterne e punti di protezione degli alimentatori
Reti di distribuzione elettrica industriale
Sistemi di connessione alla rete delle energie rinnovabili
Il suo design supporta il funzionamento continuo all'aperto mantenendo prestazioni di commutazione e protezione del sistema costanti.
 | |
 | |

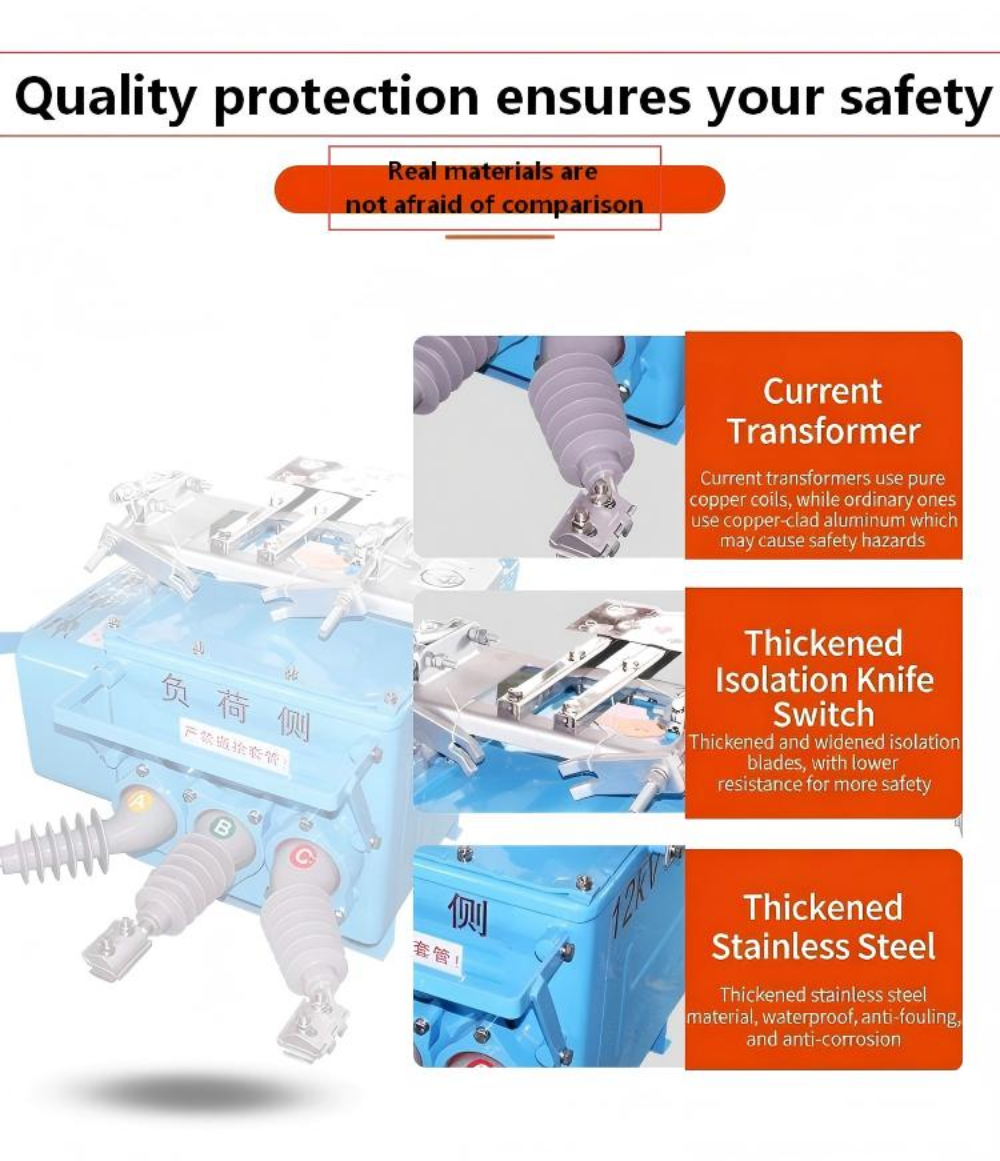

In caso di sovracorrente o cortocircuito nella linea in uscita del circuito, il trasformatore di corrente può rilevare il segnale di corrente, che viene trasmesso al controller. Il controller emette un comando per far scattare il meccanismo, che fa sì che i contatti dinamici e statici all'interno del tubo a vuoto si separino, ottenendo così la disconnessione e l'interruzione del circuito, svolgendo un ruolo protettivo.
| ①Possiamo personalizzare e assistere i clienti nella scelta della capacità del trasformatore appropriata in base al sito, regolando la portata e il valore di interruzione |
 |
| ②Abbiamo una ricca esperienza di produzione, ingegneri professionisti e una vasta esperienza di debug e installazione in loco. Produciamo oltre 3000 unità all'anno con qualità affidabile |
 |
| ③Disponiamo di apparecchiature di debug professionali e personale di ispezione |
 |

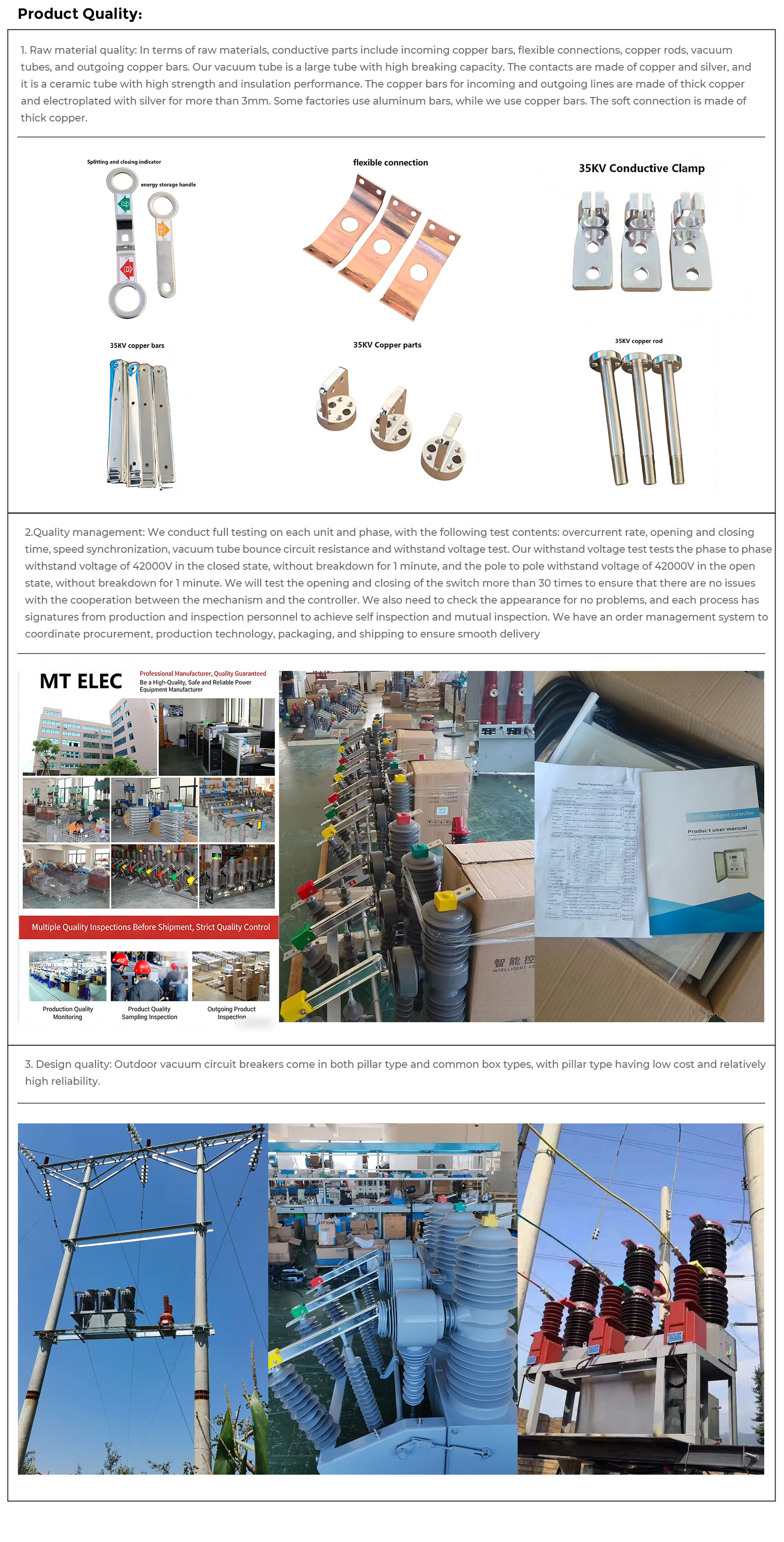

| ④I nostri tubi a vuoto sono tubi di grandi dimensioni con parti conduttive in rame |
| |
Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| Categoria dei parametri | Specifica | Osservazioni |
| Tensione nominale | 12 kV | Norma per le reti di distribuzione |
| Corrente nominale | 400A, 630A, 1250A | Valutazioni personalizzate disponibili |
| Corrente di interruzione nominale di cortocircuito | 16 kA, 20 kA, 25 kA | |
| Corrente nominale di tenuta a breve termine | 16 kA/4 s, 20 kA/4 s, 25 kA/4 s | |
| Corrente di tenuta di picco nominale | 40 kA, 50 kA, 63 kA | |
| Livello di isolamento nominale | Frequenza di alimentazione: 42 kV (1 min) / Impulso del fulmine: 75 kV | |
| Vita meccanica | 10.000 operazioni | |
| Vita elettrica | 10.000 operazioni (at rated current) | Rottura della piena capacità |
| Interruttore medio | Vuoto | Bottiglia in ceramica sigillata |
| Meccanismo operativo | Primavera | Manuale o motorizzato |
| Tensione di controllo | CA/CC 110 V, 220 V | Opzionale 24V, 48V |
| Grado di protezione | IP67 | Adatto per ambienti difficili |
| Dimensioni (A×L×P) | 880×560×680 millimetri | Design compatto |
| Peso | ca. 130 chilogrammi | Facile da installare |
| Metodo di installazione | Montaggio su palo | Uso esterno |
| Temperatura ambiente | Da -40°C a 55°C | Ampio raggio d'azione |
| Altitudine | ≤ 4000 mt | Disponibile la versione ad alta quota |
