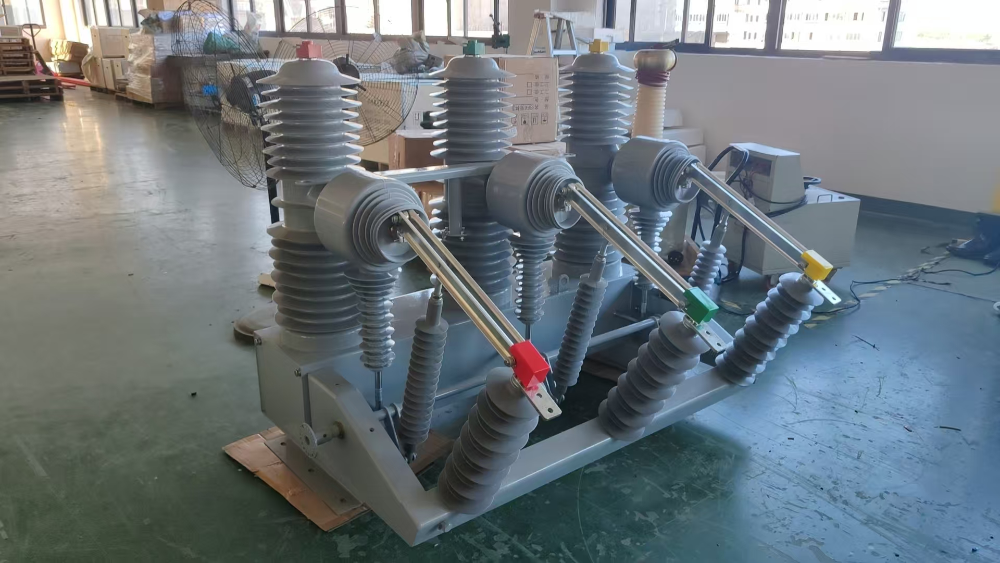

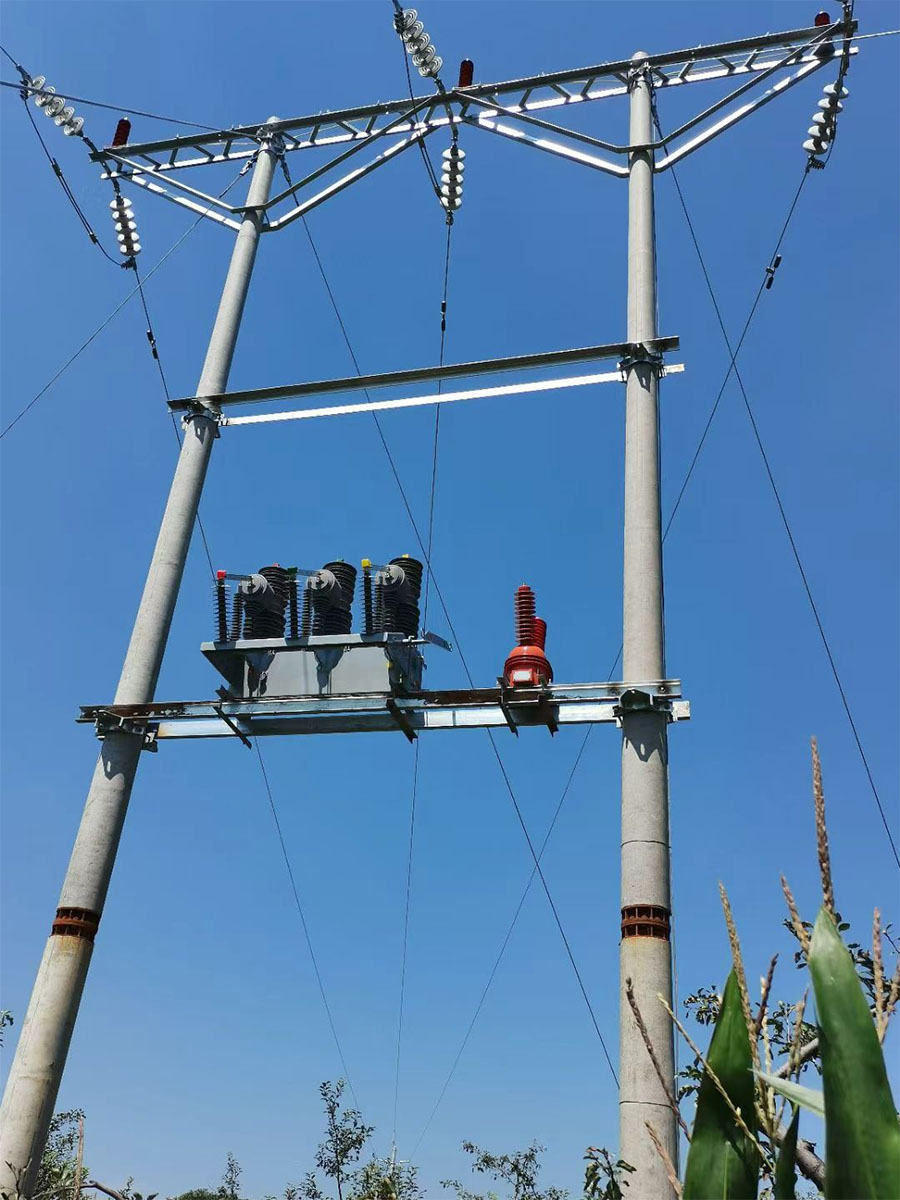

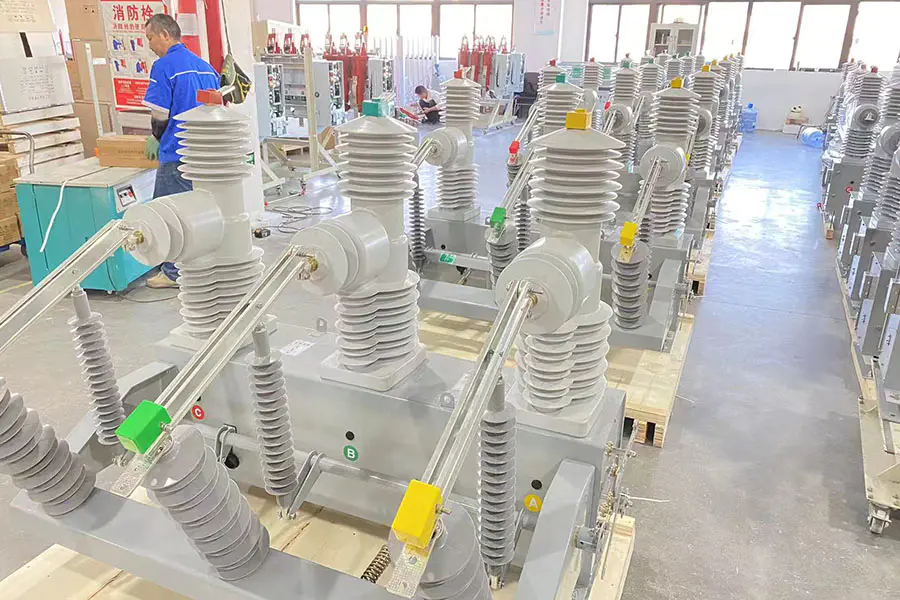

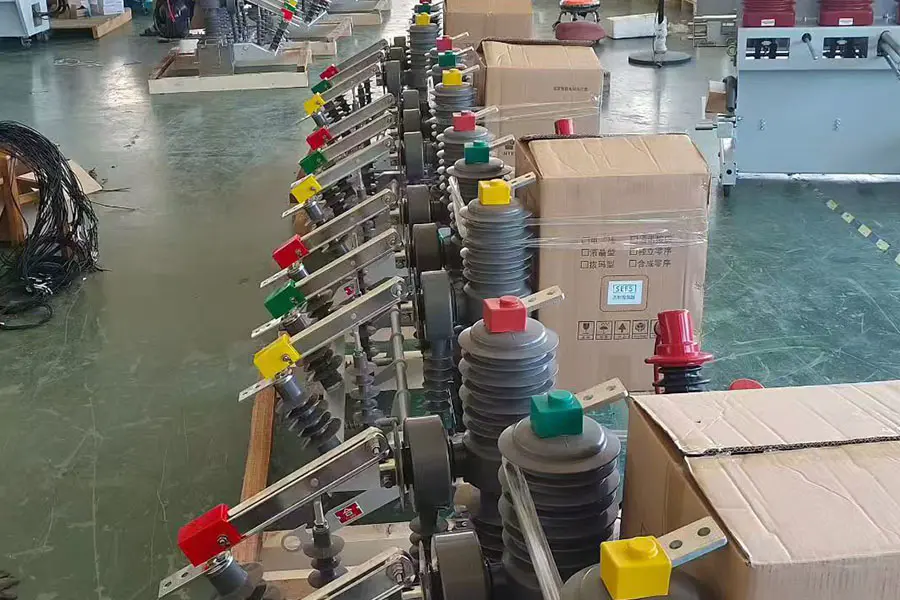

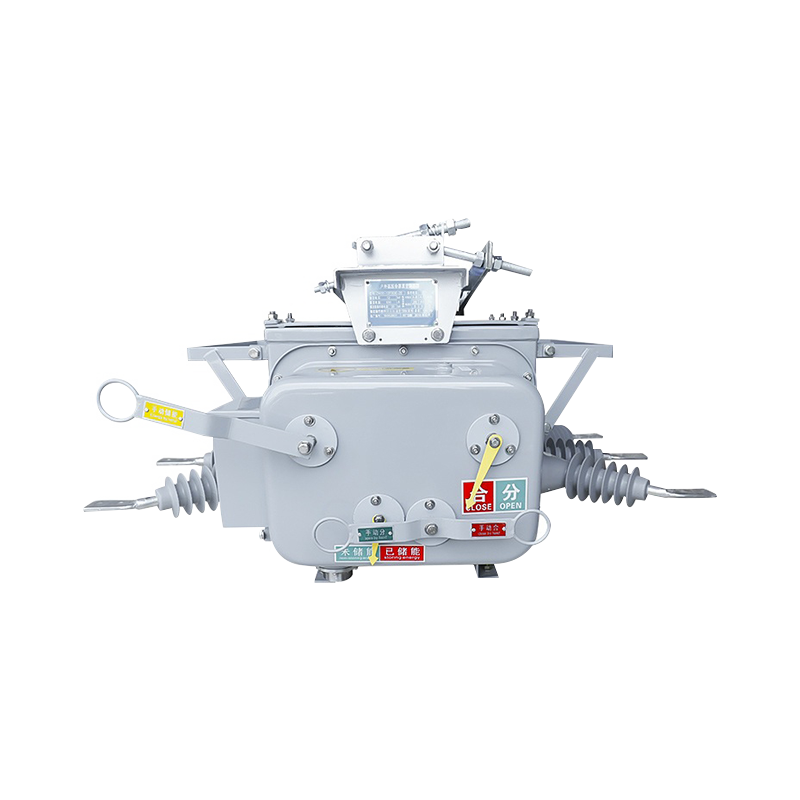

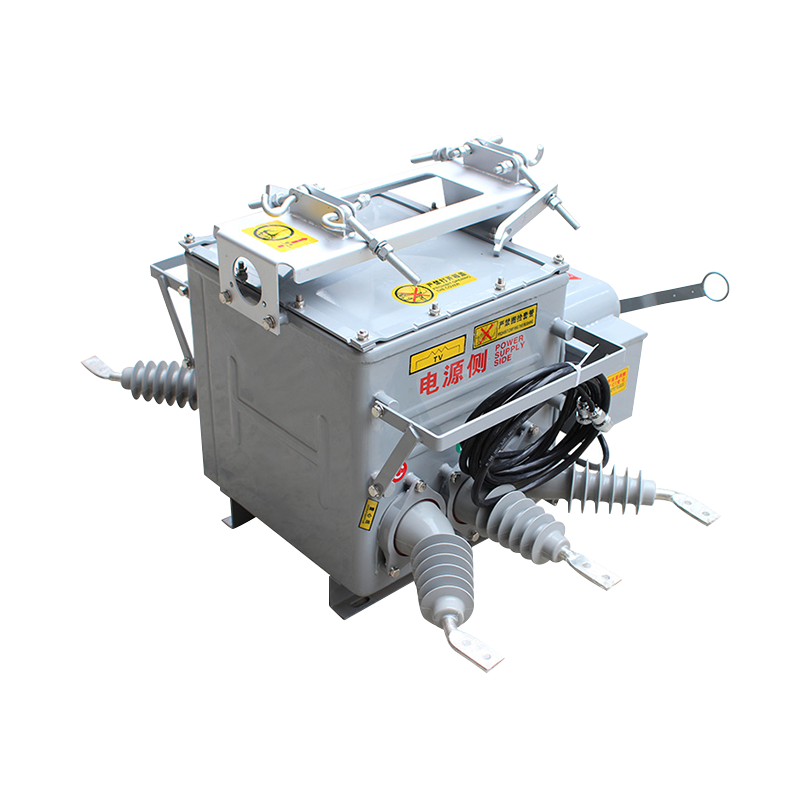

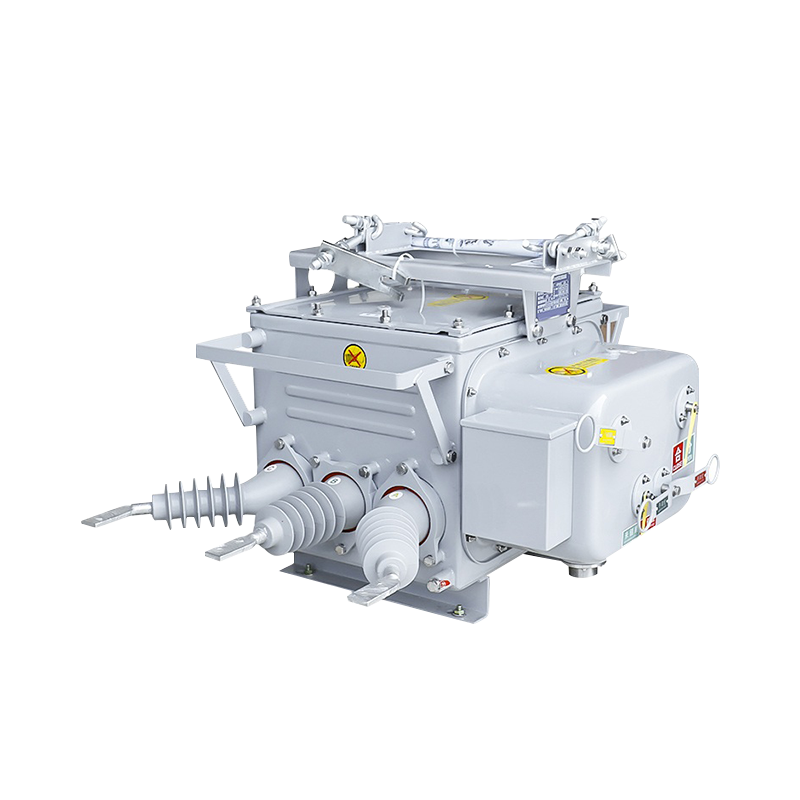

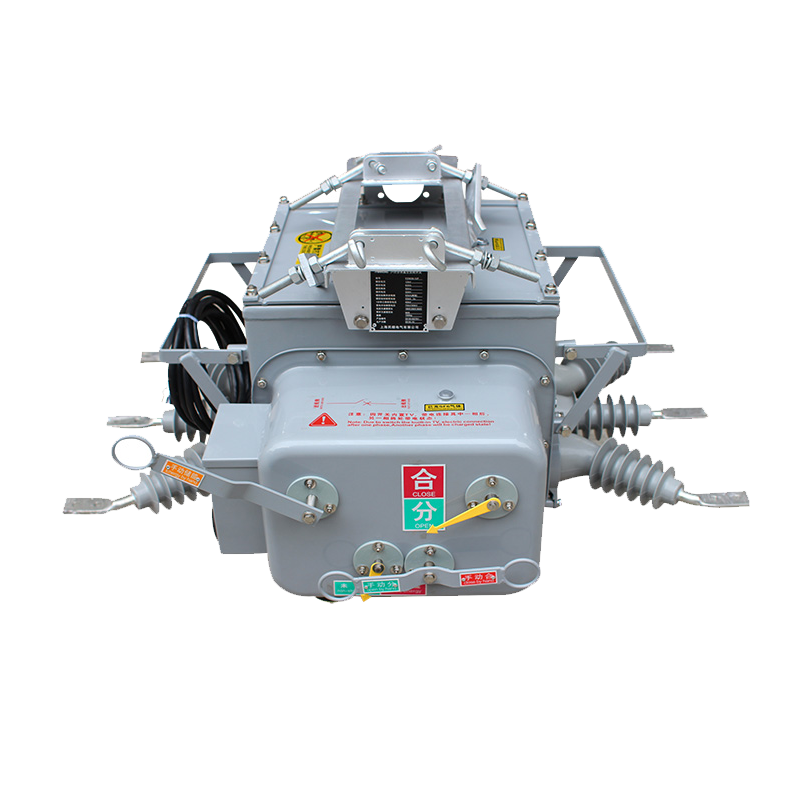

Interruttore automatico in vuoto da esterno ZW20 per distribuzione di media tensione su palo

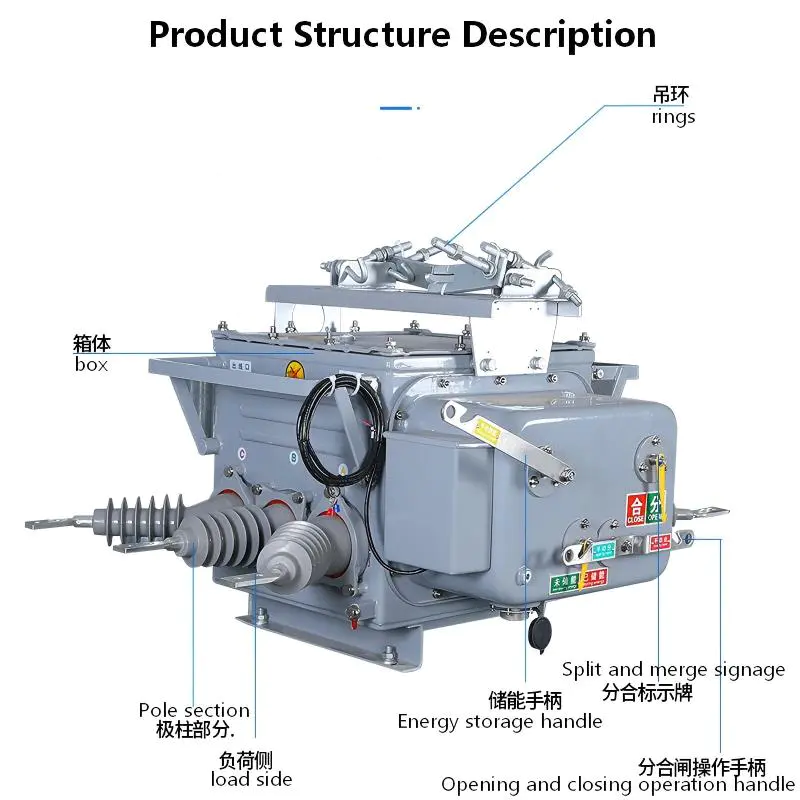

Questo interruttore automatico è un dispositivo di distribuzione dell'energia intelligente per esterni integrato, suddiviso principalmente in tre parti:

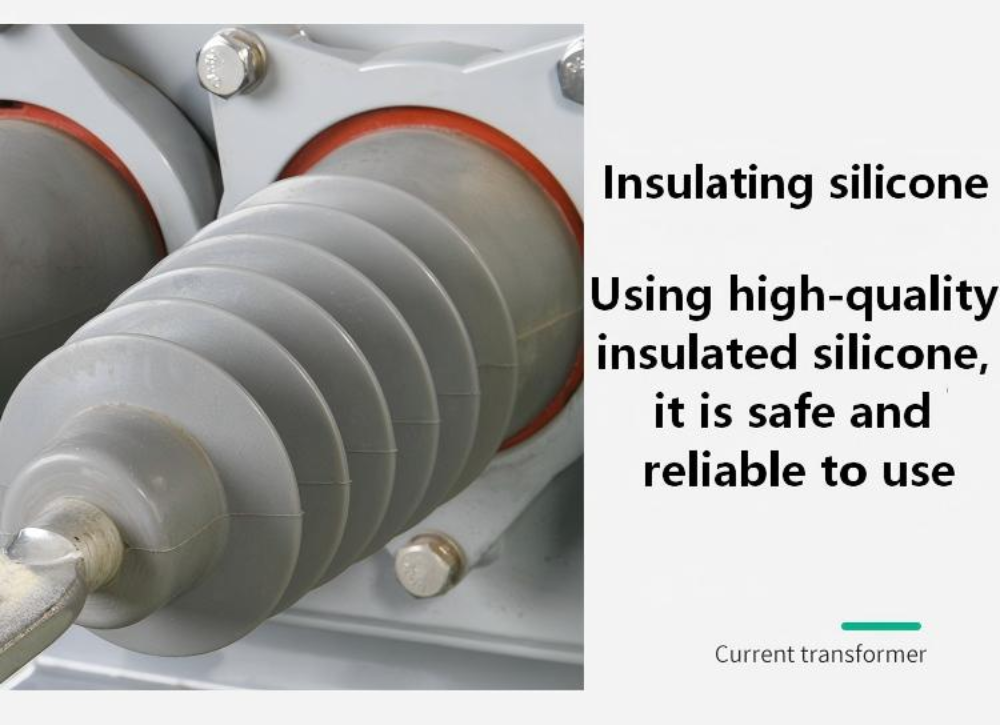

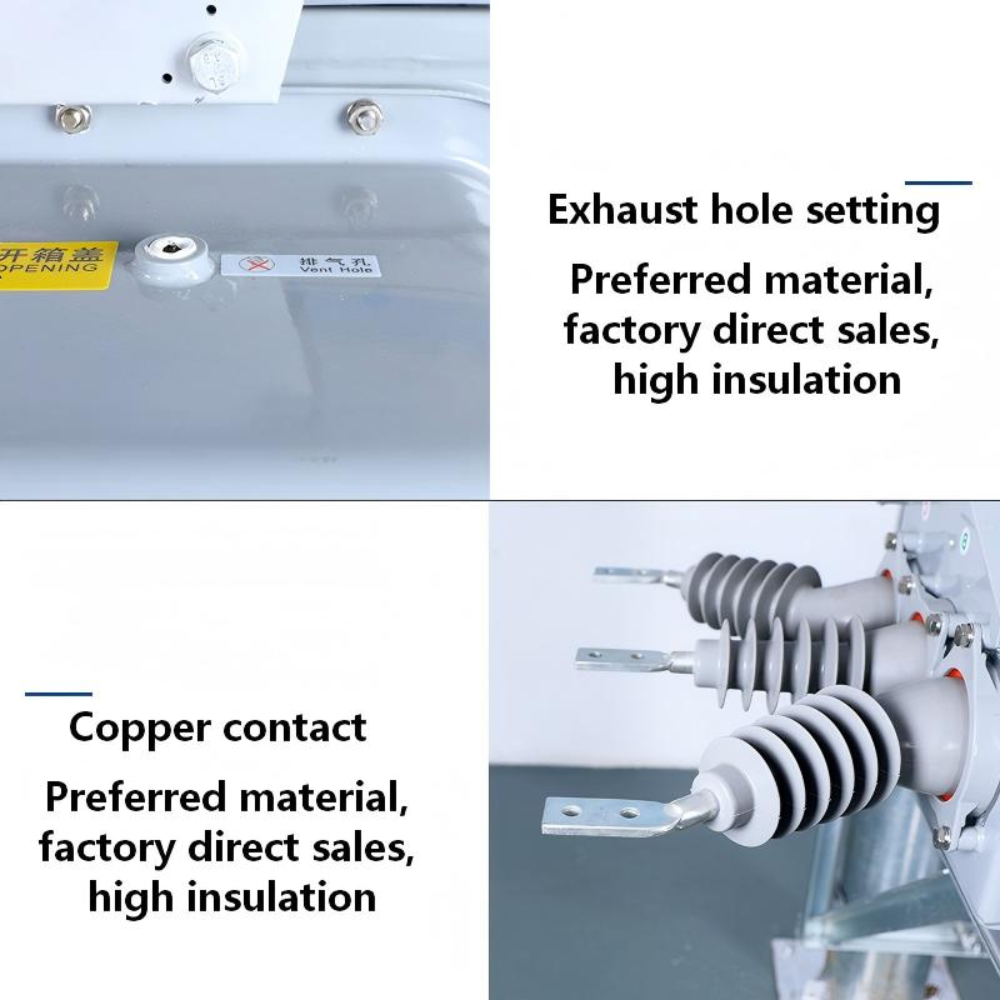

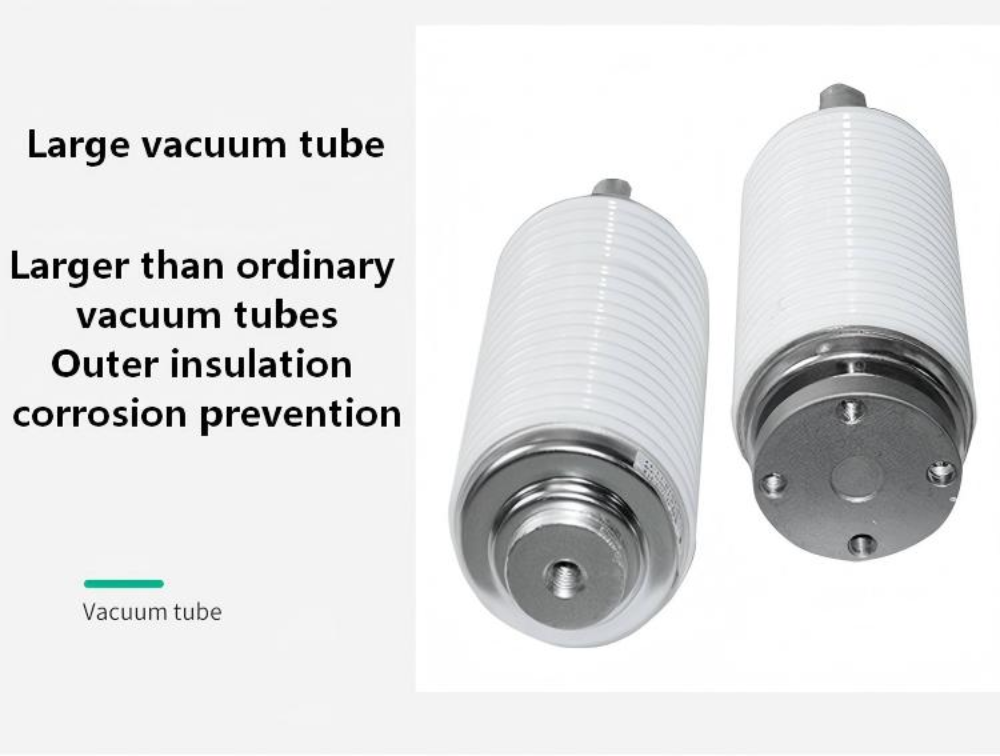

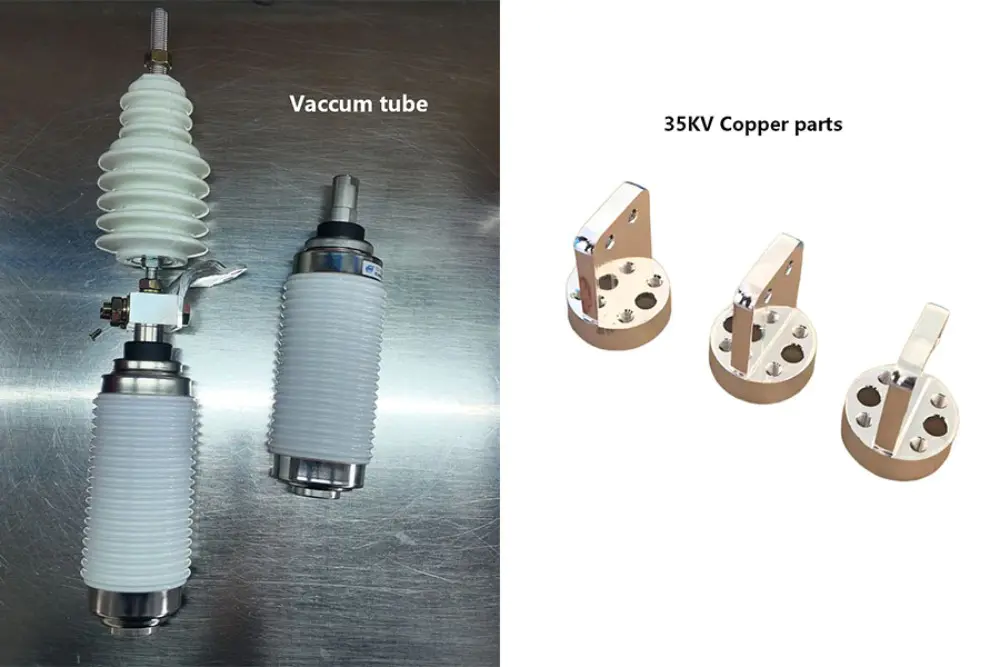

Corpo dell'interruttore: è il cuore dell'apparecchiatura. Il circuito conduttivo è collegato precisamente alla camera di estinzione dell'arco sotto vuoto attraverso componenti come poli conduttivi in ​​entrata e in uscita, morsetti conduttivi, ecc., per ottenere l'attivazione/disattivazione della corrente. In termini di isolamento e sigillatura, il design è squisito: l'asta conduttiva è realizzata in resina epossidica e altri materiali fusi nel loro insieme per garantire eccellenti prestazioni di isolamento esterno; Allo stesso tempo, il guscio adotta una tecnologia di tenuta matura e componenti di tenuta come gli anelli a "O" per garantire una buona tenuta all'aria complessiva.

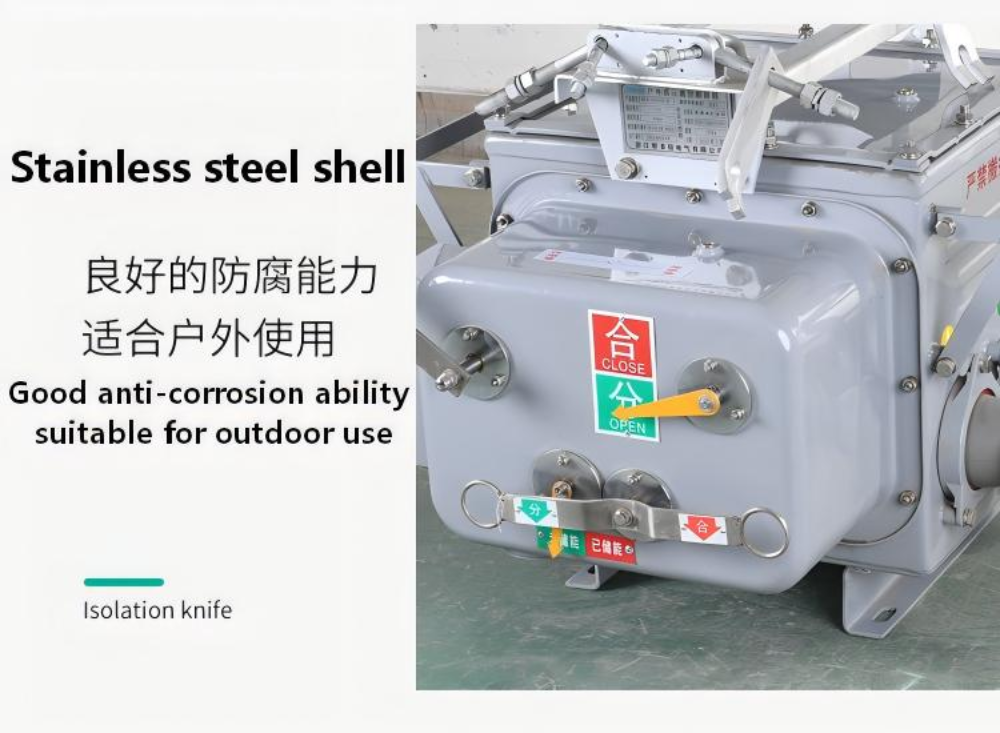

Meccanismo operativo: il meccanismo ha funzioni complete, supportando l'accumulo di energia elettrica e l'apertura/chiusura, pur mantenendo la funzione di emergenza del funzionamento manuale. Integra più componenti come molle di chiusura, sistemi di accumulo di energia, dispositivi di sgancio, bobine di apertura e chiusura e interruttori ausiliari ed è il "centro di controllo" che guida il funzionamento accurato dell'interruttore.

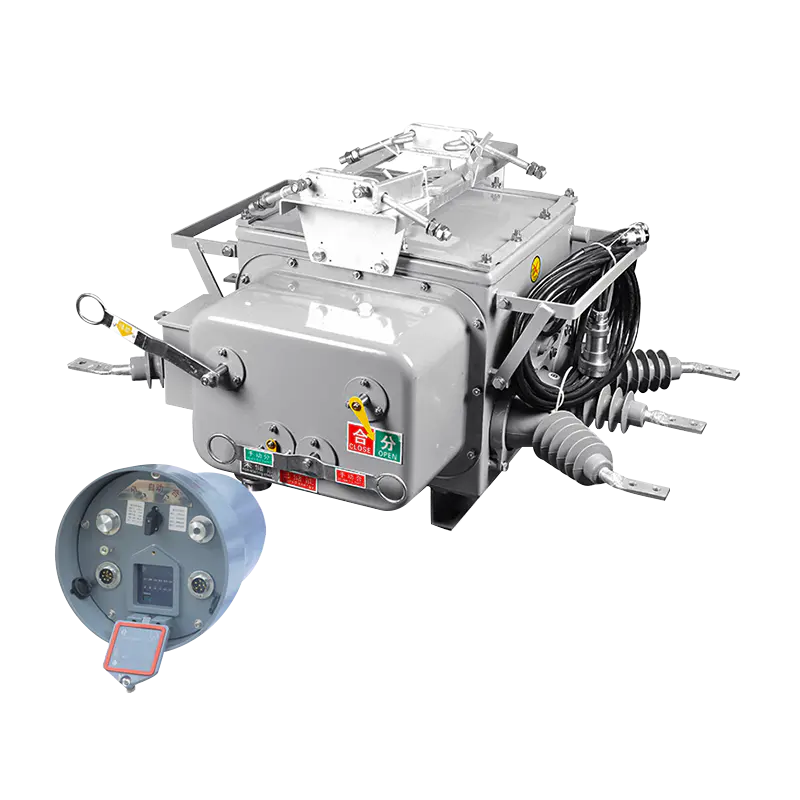

Composizione del set completo: L'intero set di interruttori automatici perimetrali in vuoto non è un singolo dispositivo, ma un sistema. È composto principalmente dall'interruttore automatico sottovuoto ZW20A-12, abbinato al controller intelligente FDR-02 o CH-40 per il giudizio logico e integrato con un trasformatore di tensione (JDZW-10) per fornire segnali, formando una soluzione completa esente da manutenzione.

Il valore fondamentale di questo dispositivo risiede nelle sue capacità di gestione dei guasti intelligente e automatizzata, che raggiungono principalmente tre funzioni principali:

Isolamento automatico del cortocircuito fase-fase: quando si verifica un cortocircuito fase-fase nella linea secondaria dell'utente, può scattare rapidamente prima dell'azione di protezione della sottostazione di livello superiore e mantenere uno stato bloccato, limitando rigorosamente il guasto al lato utente e impedendo che colpisca la rete elettrica principale e altri utenti.

Eliminazione automatica del guasto a terra monofase: Per i guasti a terra monofase che si verificano lato utente, può anche prendere l'iniziativa di disconnettere ed eliminare automaticamente il guasto. Questo processo è molto rapido, rendendolo quasi impercettibile alla sottostazione di livello superiore e agli altri utenti sulla stessa linea, migliorando notevolmente l'affidabilità dell'alimentazione elettrica e l'esperienza dell'utente.

Individua rapidamente il punto di guasto: dopo aver agito, può segnalare attivamente le informazioni sul guasto. Il personale di manutenzione può utilizzare apparecchiature specializzate (come i computer portatili) per leggere rapidamente i dati sul posto, individuare con precisione la causa dei guasti e gli utenti responsabili, riducendo così in modo significativo il tempo necessario per la risoluzione dei problemi e il ripristino dell'alimentazione.
