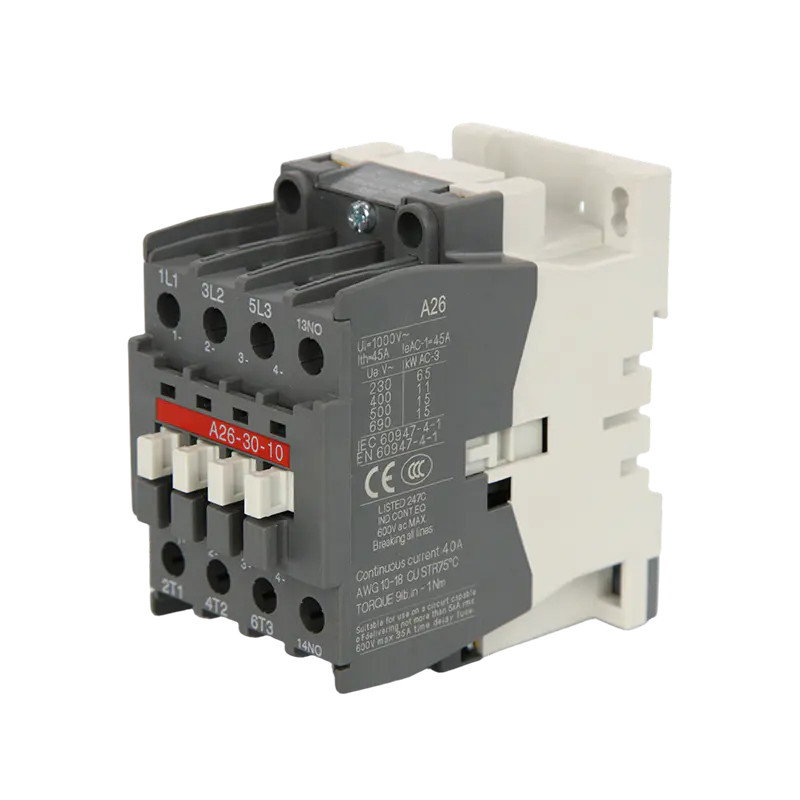

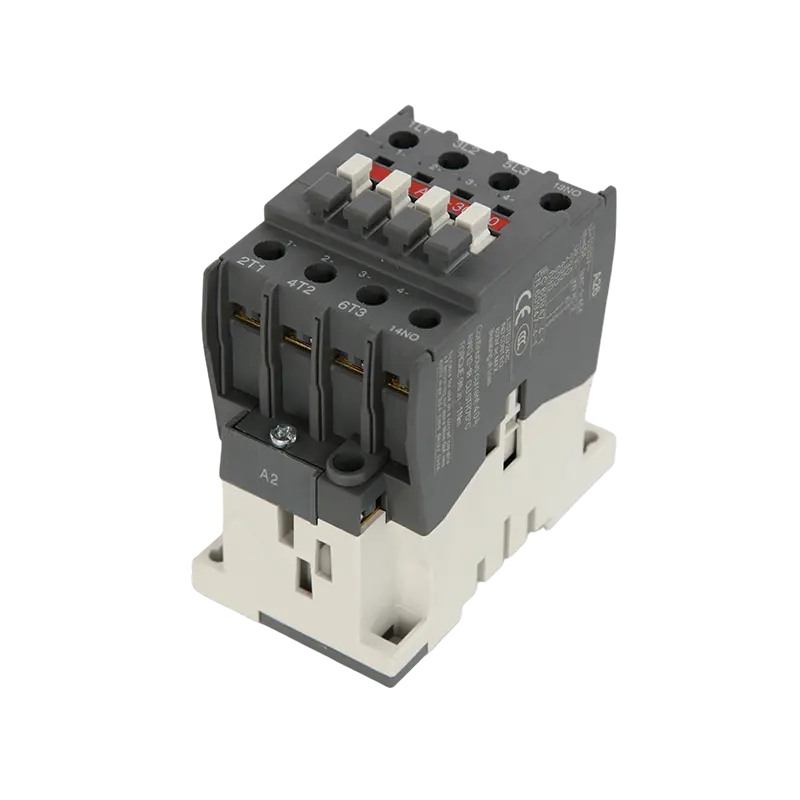

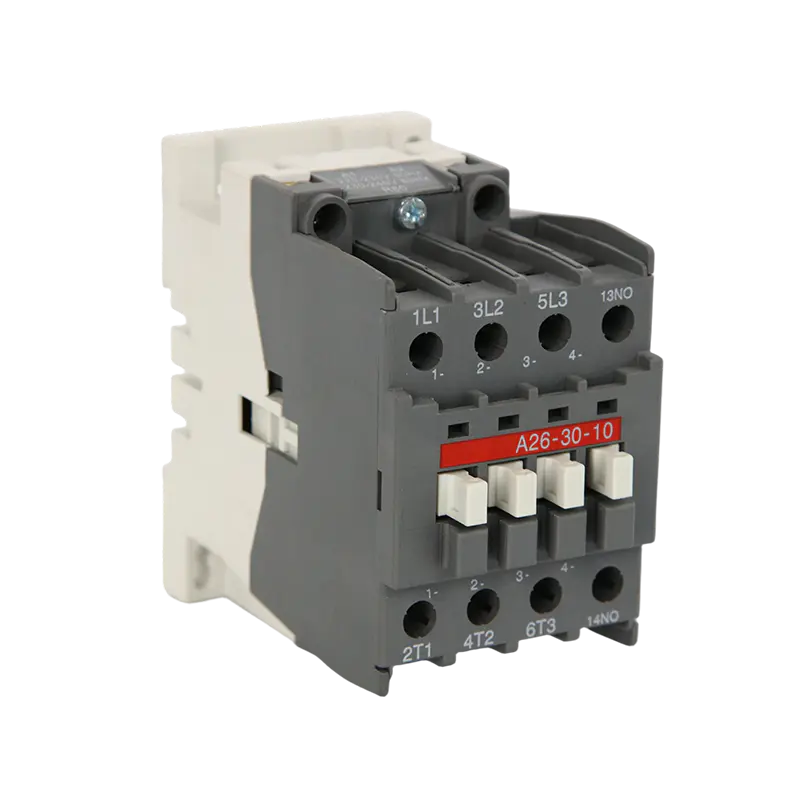

Vendita all'ingrosso Contattore CA 40 A 380 V 3P – Relè di avviamento motore industriale
Casa / Prodotti / Altri prodotti / Contattori / Contattore CA 40 A 380 V 3P – Relè di avviamento motore industriale

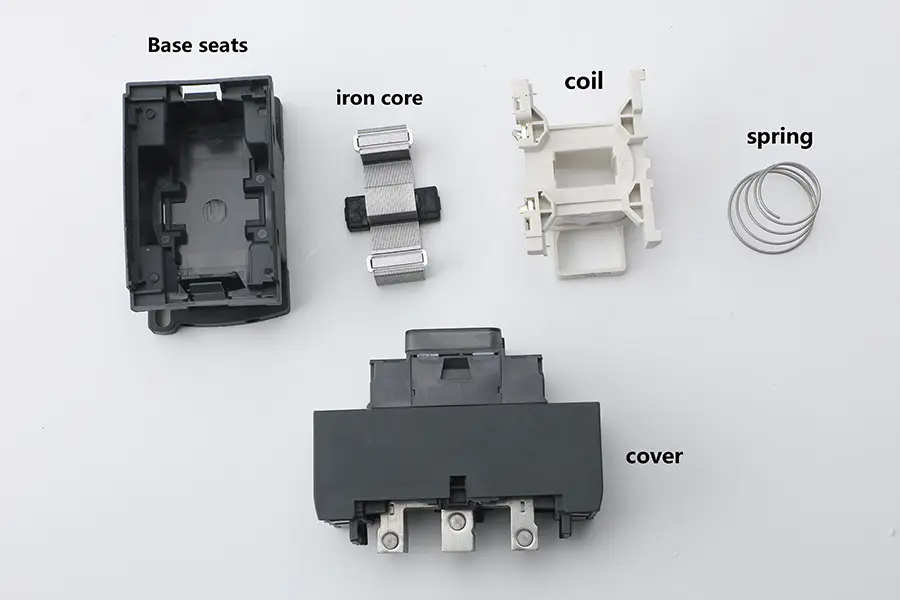

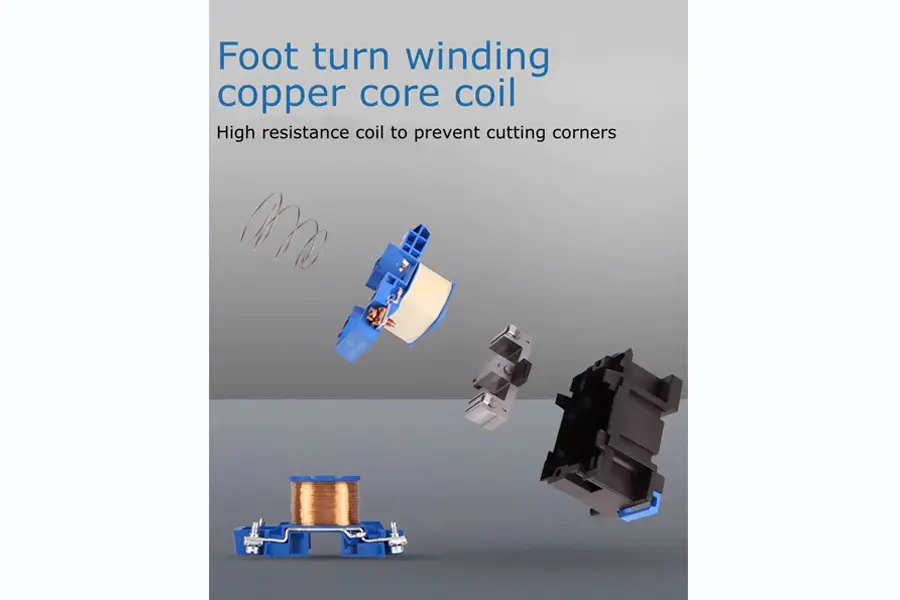

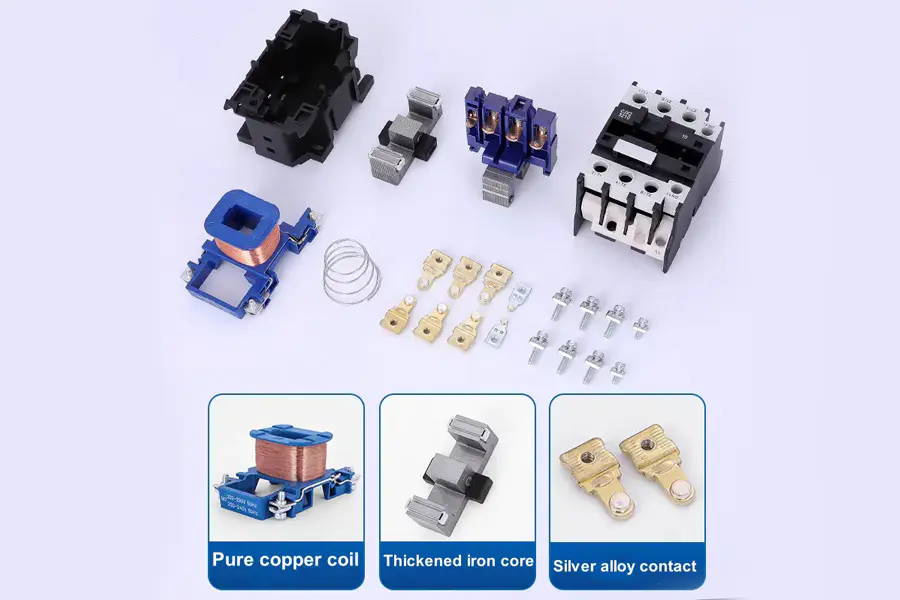

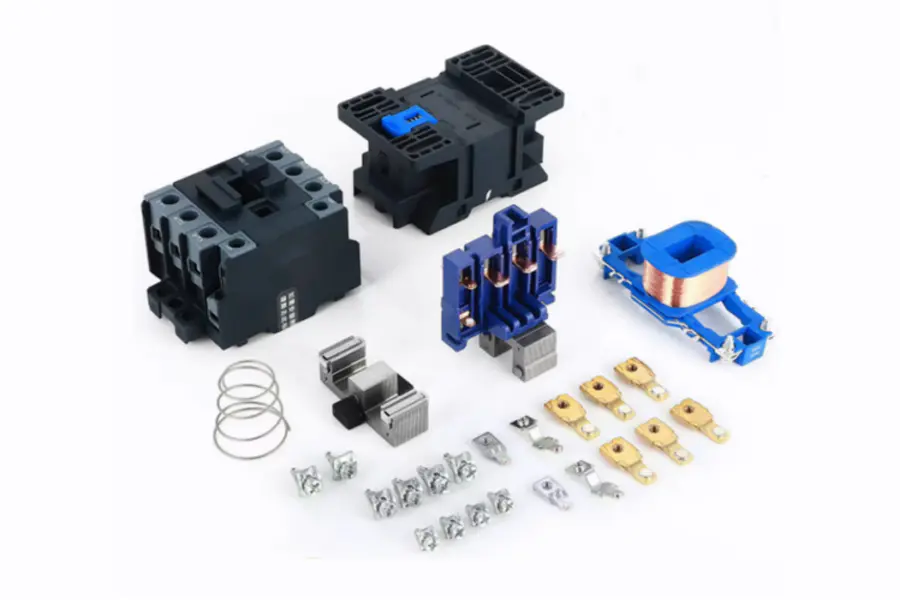

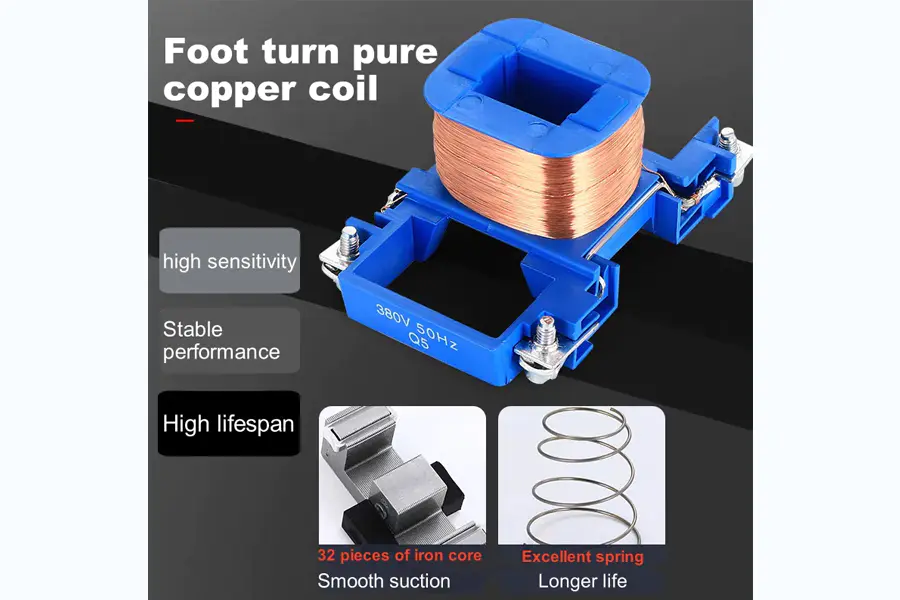

Quando il contattore CA è eccitato, la bobina interna genera un campo magnetico, facendo sì che il nucleo di ferro in movimento e il nucleo di ferro stazionario si attraggano a vicenda. Questo movimento spinge il sistema di contatto a impegnarsi con i contatti stazionari, completando il circuito. Quando la bobina è diseccitata, la forza di attrazione scompare e la molla di ripristino solleva il nucleo di ferro mobile, separando i contatti e interrompendo il circuito.
 | |
 | |
 | |
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
| Potenza massima del motore elettrico AC 0≤55°C,400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Modellolo del prodotto (schema della linea CA) | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| Corrente di lavoro nominale AC-3 0≤55°C,400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| Corrente di lavoro nominale AC-1 0≤55°C,400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| Tipo di modello | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Corrente di lavoro nominale (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Motore trifase Livello AC－3 (kw) | 220/230 V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415 V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500 V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Corrente di riscaldamento nominale Ith(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Durata della vita elettrica (10000 cicli) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Durata della vita meccanica (10000 cicli) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Modello di contatto | 3P NO | 3P NC N | |||||||||
| Model | Corrente nominale (A) | Contatto principale | Contatto ausiliario | Potenza carico monofase (kW) | Potenza carico trifase (kW) |
| CJX2-0910 | 9A | 3NO | 1NO | 1,8 kW | 3,5KW |
| CJX2-0901 | 9A | 3NO | 1NC | 1,8 kW | 3,5KW |
| CJX2-1210 | 12A | 3NO | 1NO | 2,5 kW | 5KW |
| CJX2-1201 | 12A | 3NO | 1NC | 2,5 kW | 5KW |
| CJX2-1810 | 18A | 3NO | 1NO | 3,5KW | 7,5 kW |
| CJX2-1801 | 18A | 3NO | 1NC | 3,5KW | 7,5 kW |
| CJX2-2510 | 25A | 3NO | 1NO | 5KW | 8,5KW |
| CJX2-2501 | 25A | 3NO | 1NC | 5KW | 8,5KW |
| CJX2-3210 | 32A | 3NO | 1NO | 6KW | 12KW |
| CJX2-3201 | 32A | 3NO | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NO | 1NA 1NC | 8KW | 18,5KW |
| CJX2-5011 | 50A | 3NO | 1NA 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NO | 1NA 1NC | 12,5KW | 28KW |
| CJX2-8011 | 80A | 3NO | 1NA 1NC | 15,5KW | 37KW |
| CJX2-9511 | 95A | 3NO | 1NA 1NC | 18,5KW | 44KW |
