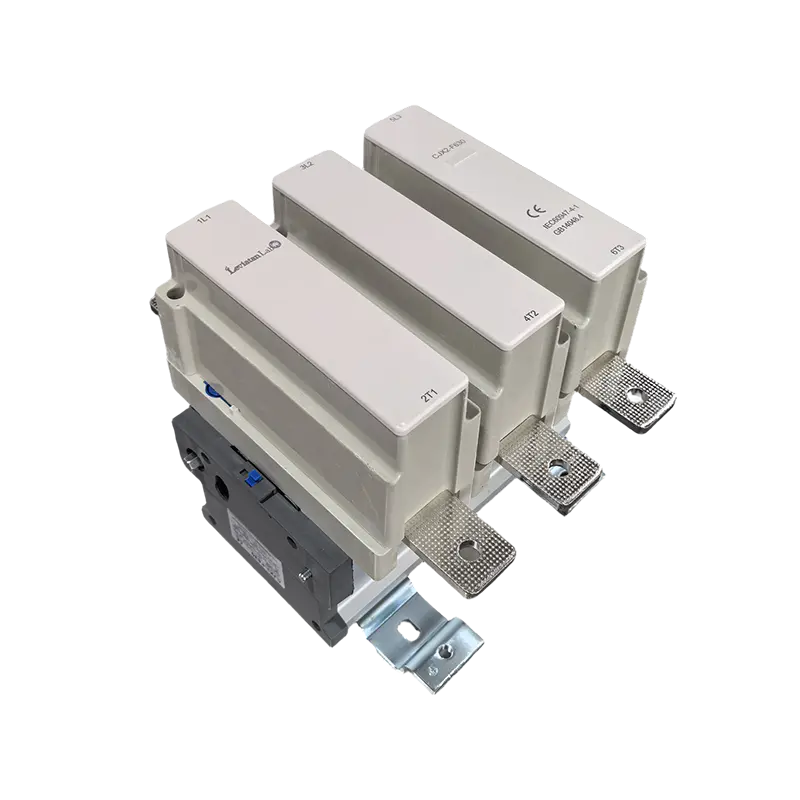

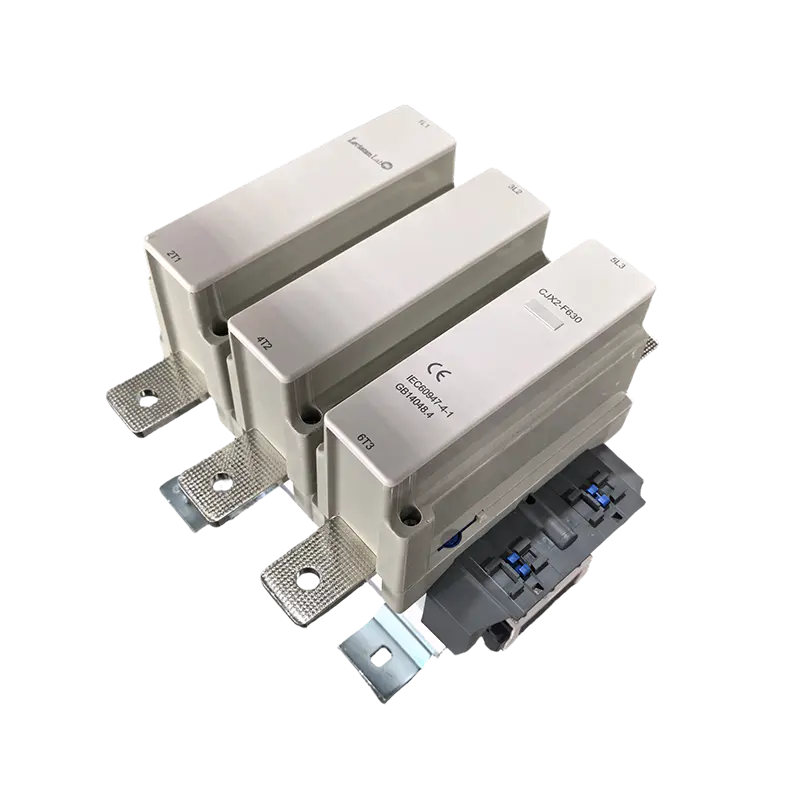

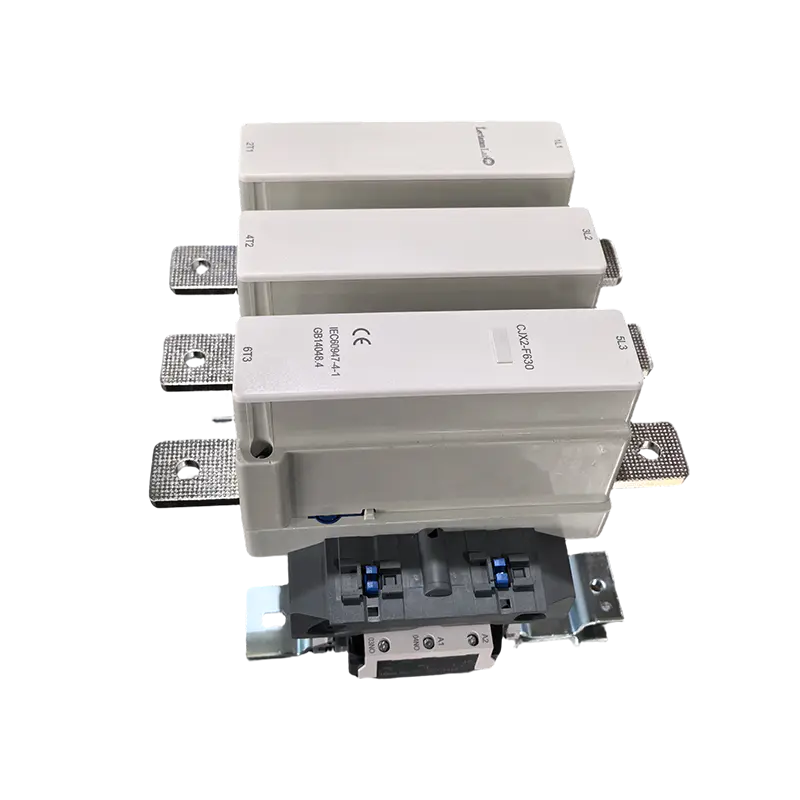

Name: Contattore CA magnetico 630 A 220 V – Interruttore di controllo motore su guida DIN
Rating: 5 (99 reviews)

Contattore CA magnetico 630 A 220 V – Interruttore di controllo motore su guida DIN

Descrizione:

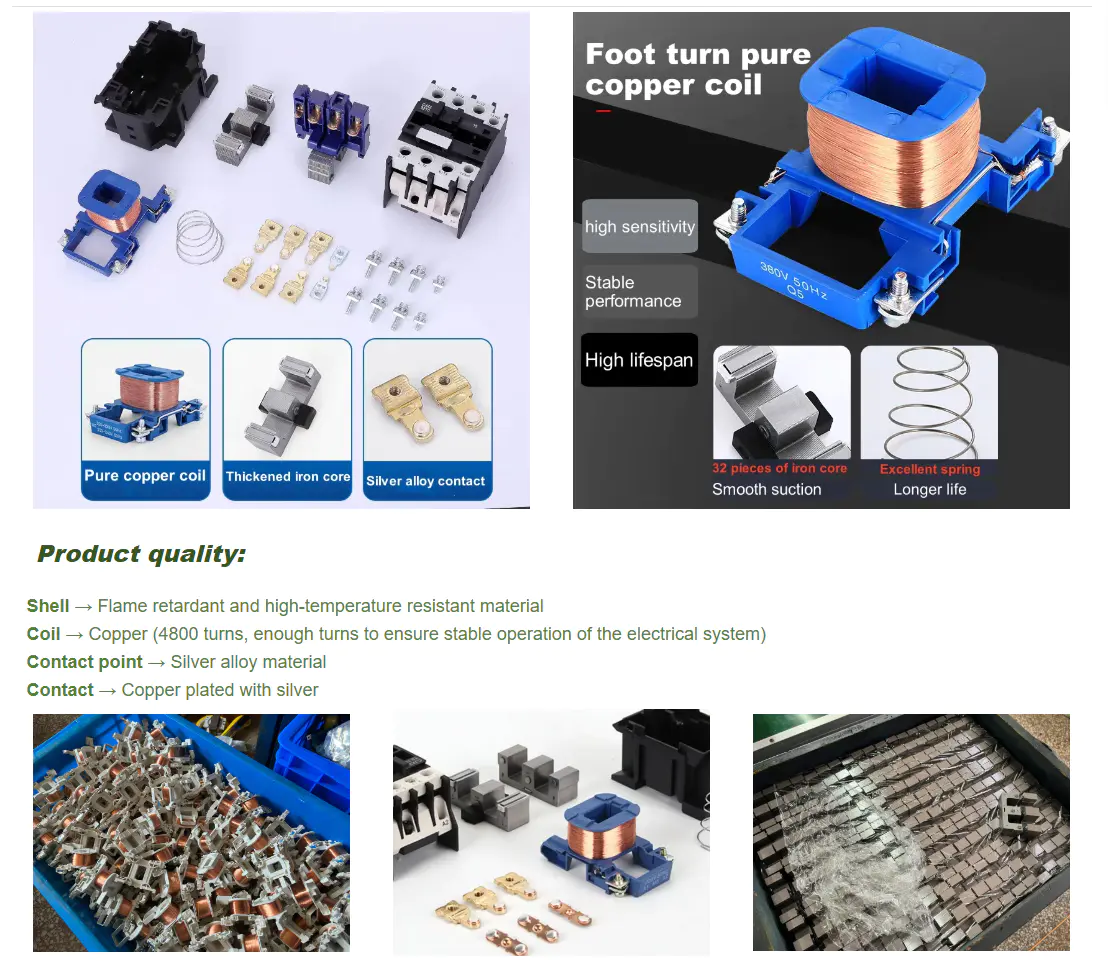

I contattori CA magnetici serie MINGTUO LC1 forniscono una commutazione affidabile e un controllo preciso su diversi sistemi elettrici. Costruiti con un design elettromagnetico avanzato e materiali di contatto di alta qualità, garantiscono una durata operativa estesa e prestazioni costanti in ambienti industriali esigenti. La loro struttura compatta e compatibile con la guida DIN consente una facile installazione risparmiando spazio nel pannello di controllo

Applicazioni:

Sistemi di controllo motore

Operazioni di avvio/arresto del motore trifase

Circuiti di inversione del motore

Gestione motori pompe e compressori

Controllo di nastri trasportatori e macchine utensili industriali

Sistemi HVAC

Commutazione del compressore del climatizzatore

Regolazione della potenza dell'impianto di riscaldamento

Controllo della ventola di ventilazione

Gestione di impianti chiller e unità di trattamento aria

Automazione industriale

Distribuzione dell'energia nelle linee di produzione

Integrazione dell'automazione della macchina

Coordinamento del sistema di controllo del processo

Gestione energetica della robotica e della catena di montaggio

Reti di distribuzione dell'energia

Controllo dell'illuminazione commerciale e industriale

Regolazione del carico del trasformatore

Gestione banchi di condensatori e rifasamento

Operazioni su quadri e quadri

Applicazioni speciali

Sistemi di controllo di gru e paranchi

Gestione energetica di ascensori e scale mobili

Funzionamento delle apparecchiature di saldatura

Distribuzione dell'energia nel data center

Integrazione del sistema energetico rinnovabile

AC Contactor.mp4

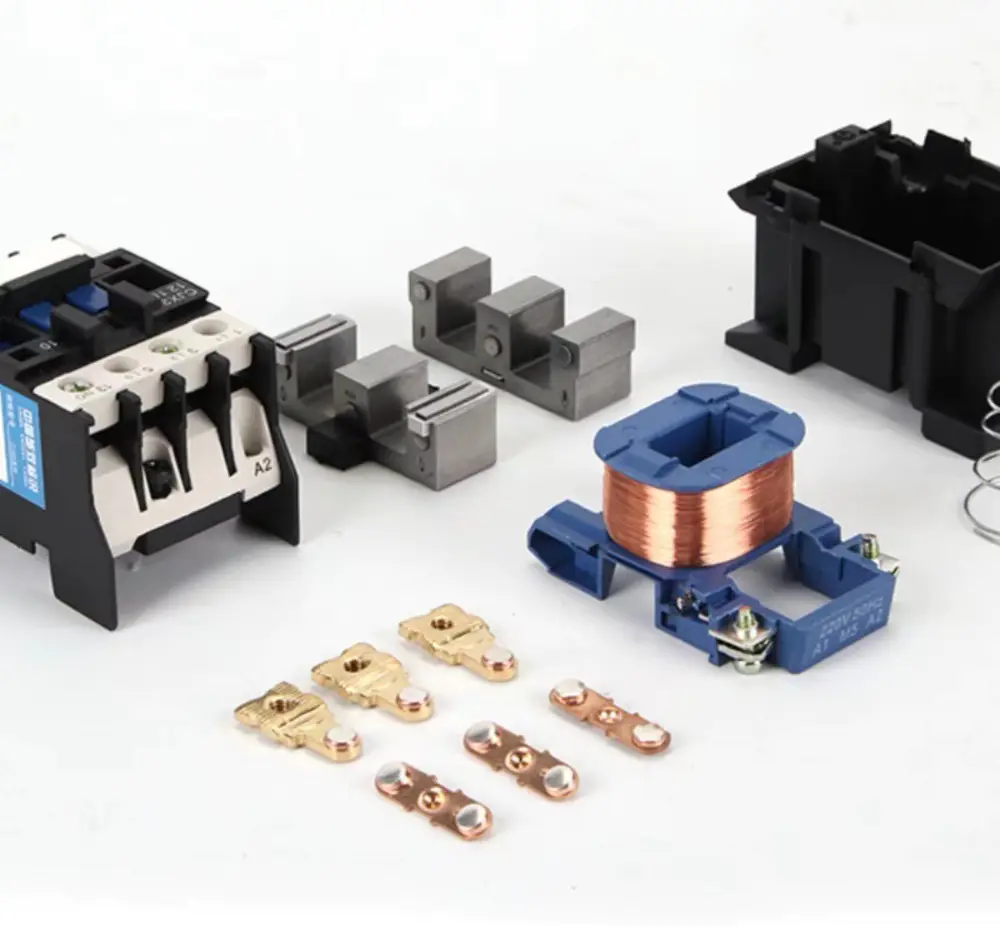

Quando il contattore CA è acceso, la bobina interna genera un campo magnetico, attirando insieme il nucleo di ferro in movimento e il nucleo di ferro stazionario, guidando il sistema di contatto per contattare il contatto stazionario e condurre il circuito. Dopo che la bobina perde potenza, la forza di aspirazione scompare e la molla di ripristino spingerà verso l'alto il nucleo di ferro in movimento, provocando la separazione dei contatti e l'interruzione del circuito.

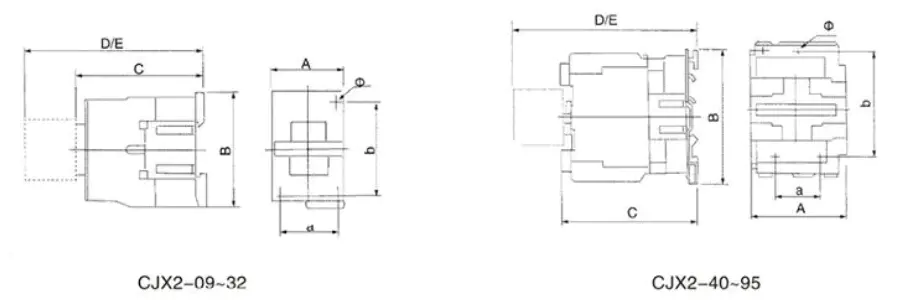

Utilizzato per contattori D09~95
MODELLO	A	B	C	D	E	a	b	Ф
D09~12	47	76	82	11	133	34/35	50/60	4.5
D18	47	76	87	118	138	34/35	50/60	4.5
D25	57	86	95	126	146	40	48	4.5
D32	57	86	100	131	151	40	48	4.5
D40~65	77	129	116	145	165	40	100/110	6.5
D80~95	87	129	127	175	195	40	100/110	6.5

Tipo di modello		9	12	18	25	32	40	50	65	80	95
Corrente di lavoro nominale (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrente di lavoro nominale (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Motore trifase Livello AC－3 (kw)	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	-	-
	500 V	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	45
Corrente di riscaldamento nominale Ith(A)		20	20	30	32	40	50	60	80	125	125
Durata della vita elettrica (10000 cicli)	AC3	100	100	100	100	80	80	60	60	60	60
Durata della vita elettrica (10000 cicli)	AC4	20	20	20	20	20	15	15	15	10	10
Durata della vita meccanica (10000 cicli)		1000	1000	1000	1000	800	800	800	800	600	600
Modellolo di contatto		3P NO					3P NC N

Model	Corrente nominale (A)	Contatto principale	Contatto ausiliario	Potenza carico monofase (kW)	Potenza carico trifase (kW)
CJX2-0910	9A	3NO	1NO	1,8 kW	3,5 kW
CJX2-0901	9A	3NO	1NC	1,8 kW	3,5 kW
CJX2-1210	12A	3NO	1NO	2,5KW	5KW
CJX2-1201	12A	3NO	1NC	2,5KW	5KW
CJX2-1810	18A	3NO	1NO	3,5 kW	7,5 kW
CJX2-1801	18A	3NO	1NC	3,5 kW	7,5 kW
CJX2-2510	25A	3NO	1NO	5KW	8,5KW
CJX2-2501	25A	3NO	1NC	5KW	8,5KW
CJX2-3210	32A	3NO	1NO	6KW	12KW
CJX2-3201	32A	3NO	1NC	6KW	12KW
CJX2-4011	40A	3NO	1NO 1NC	8KW	18,5KW
CJX2-5011	50A	3NO	1NO 1NC	10KW	24KW
CJX2-6511	65A	3NO	1NO 1NC	12,5KW	28KW
CJX2-8011	80A	3NO	1NO 1NC	15,5KW	37KW
CJX2-9511	95A	3NO	1NO 1NC	18,5KW	44KW
