Name: Contattore CC ad alta tensione ADH300E
Rating: 5 (99 reviews)

Contattore CC ad alta tensione ADH300E

Descrizione:

ADH300DE è un contattore DC ad alte prestazioni progettato specificamente per il controllo e la protezione di circuiti DC ad alta potenza. Il suo design principale adotta una sigillatura in resina epossidica ad alta resistenza ed è riempito con gas inerte composto principalmente da azoto all'interno, che ha un eccellente isolamento elettrico, capacità di estinzione dell'arco e prestazioni di protezione ambientale. Il contatto principale di questo contattore ha una capacità di trasporto di corrente a lungo termine di 300 A (85 ° C), una tensione di commutazione massima fino a 1000 V CC e può resistere a picchi di corrente di cortocircuito fino a 6000 A (5 ms). Offre molteplici specifiche di tensione della bobina (10-36 V CC) e metodi di installazione (installazione dal basso o laterale, opzionale con/senza contatti ausiliari) per soddisfare le esigenze di installazione e controllo elettrico di diversi scenari applicativi. Il prodotto ha superato numerose certificazioni di sicurezza internazionali e regionali come CE, CCC, TUV, ecc.

Applicazioni:

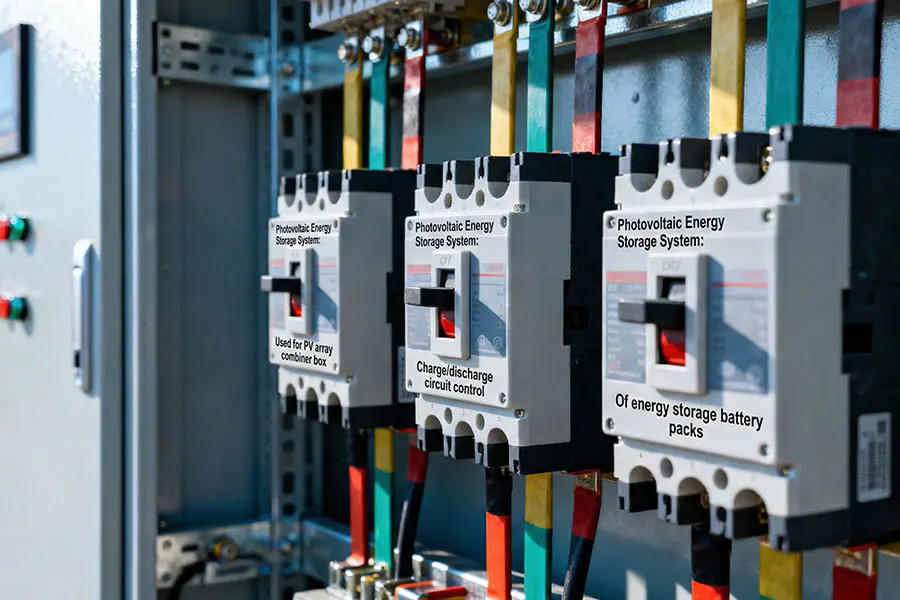

Sistema di accumulo di energia fotovoltaica: utilizzato per controllare l'accensione/spegnimento dei circuiti di carica e scarica di campi fotovoltaici e pacchi batterie di accumulo di energia.

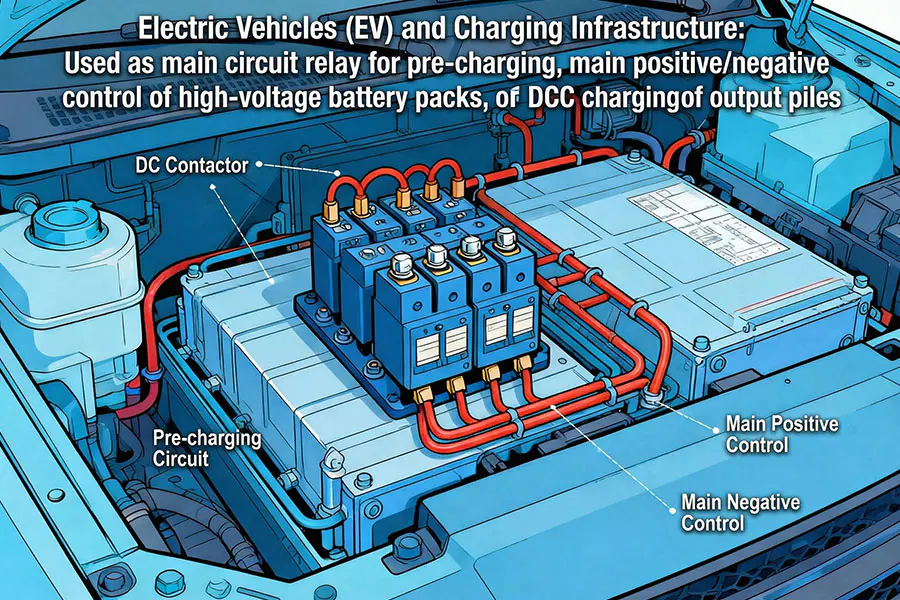

Veicoli elettrici (EV) e strutture di ricarica: come relè del circuito principale, utilizzato per la precarica delle batterie ad alta tensione all'interno del veicolo, controllo principale positivo/negativo principale o controllo dell'uscita delle stazioni di ricarica CC.

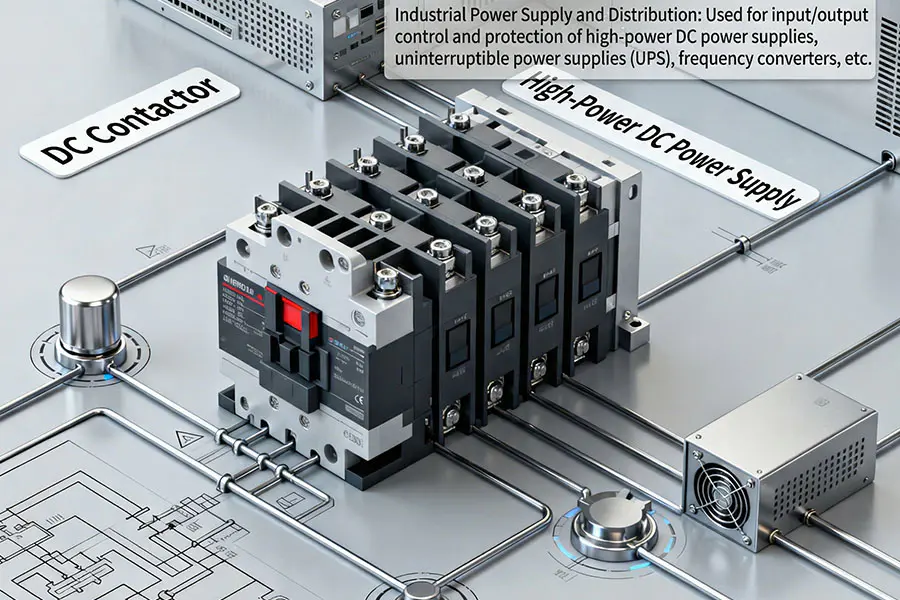

Alimentazione e distribuzione di energia industriale: utilizzata per il controllo di ingresso/uscita e la protezione di alimentatori CC ad alta potenza, gruppi di continuità (UPS), convertitori di frequenza, ecc.

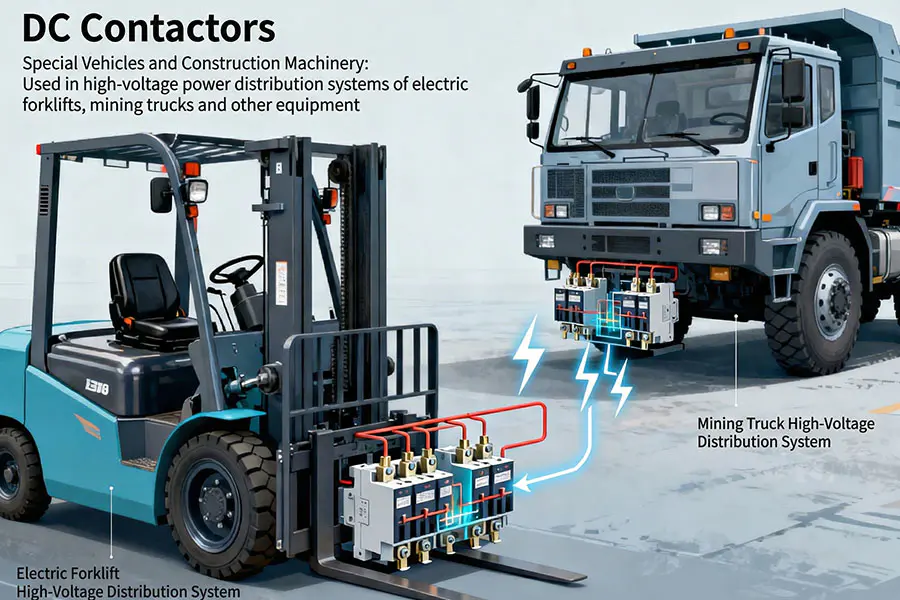

Veicoli speciali e macchine edili: sistemi di distribuzione ad alta tensione per attrezzature come carrelli elevatori elettrici e camion da miniera.

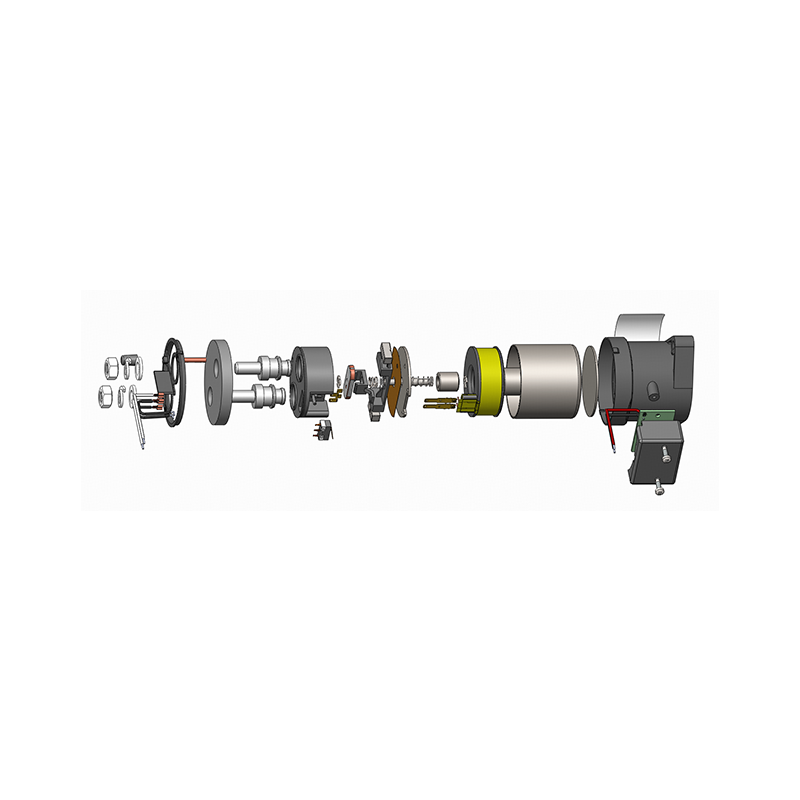

Il principio di funzionamento del contattore DC ADH300DE si basa sugli effetti elettromagnetici. Quando la tensione nominale (10-36 V CC) viene applicata alla bobina (terminali A1/A2), la bobina genera una forza elettromagnetica che aziona il circuito interno

nucleo di ferro mobile per impegnarsi con il nucleo di ferro stazionario, guidando così il contatto principale (contatto normalmente aperto 1NO) per chiudere e collegare il circuito principale. Quando la bobina perde potenza, la forza elettromagnetica scompare. Sotto il

azione della molla di reazione (o forza magnetica permanente), il nucleo di ferro in movimento ritorna e il contatto principale si disconnette rapidamente, interrompendo il circuito. Il gas inerte incorporato (principalmente azoto) può raffreddare ed estinguere rapidamente l'arco

quando il contatto è disconnesso, proteggendo il contatto. Alcuni modelli (come i tipi di bobina E, W, D) sono dotati anche di circuiti di risparmio energetico integrati per ridurre il consumo energetico della bobina dopo essere stata inserita.

La qualità e l'affidabilità del contattore DC ADH300DE derivano dalle sue molteplici garanzie: è sigillato con resina epossidica e riempito con gas inerte per prevenire sostanzialmente la dispersione dell'arco e l'ossidazione dei contatti, garantendo elevata sicurezza (nessun incendio, nessuna esplosione) e una resistenza di contatto stabile e bassa. Il prodotto ha un'eccellente durata elettrica (come 1000 V CC/300 A on-off 10.000 volte) e una forte tolleranza al sovraccarico (come resistere a una corrente istantanea di 6.000 A), con una durata meccanica fino a 200.000 volte. Il suo intervallo di temperature di funzionamento è ampio (-40 ℃~85 ℃) e può resistere alle vibrazioni e agli urti, adattandosi agli ambienti difficili. Questo prodotto ha superato certificazioni di sicurezza come CE, CCC, TUV, ecc. ed è conforme a numerosi standard elettrici internazionali e nazionali, fornendo un'affidabile garanzia di qualità per le applicazioni.

Design di tenuta ad alta sicurezza: la sigillatura in resina epossidica ad alta resistenza garantisce che il prodotto non abbia alcun rischio di perdite di arco durante l'intero ciclo di vita, raggiungendo un elevato livello di sicurezza contro incendi o esplosioni.

Eccellente protezione dei contatti: riempito internamente con gas inerte, migliora significativamente la capacità di estinzione dell'arco, previene sostanzialmente l'ossidazione e la combustione dei contatti, garantendo una bassa resistenza di contatto stabile a lungo termine e un'elevata durata elettrica.

Potente capacità di trasporto di corrente e di interruzione: supporta il trasporto di corrente continua a lungo termine di 300 A, con una capacità di interruzione massima di 2000 A (320 V CC), in grado di resistere a correnti di cortocircuito istantanee fino a 6000 A e elevata affidabilità.

Elevato isolamento e affidabilità della tensione di tenuta: la resistenza di isolamento raggiunge 100 M Ω e la tensione di tenuta tra il contatto e la bobina è di 4 kV, fornendo un eccellente isolamento elettrico e garanzia di sicurezza.

Installazione flessibile e basso consumo energetico: Fornisce due metodi di installazione, inferiore e laterale, e può scegliere se includere contatti ausiliari (1NO/1NC) per adattarsi a diversi layout spaziali. La potenza di avviamento della bobina è ≤ 40 W e il consumo energetico di mantenimento è ≤ 3,5 W (tipo a risparmio energetico), con un basso consumo energetico.

Tolleranza ambientale completa: ampio intervallo di temperature, resistenza alle vibrazioni, resistenza agli urti, resistenza all'umidità e al calore, capace di funzionamento stabile in ambienti industriali difficili.

Conformità e certificazione complete: soddisfa numerosi standard elettrici nazionali e internazionali e direttive ambientali e ha ottenuto certificazioni chiave di accesso al mercato come CE, CCC, TUV, ecc., facilitando la promozione globale dei prodotti dei clienti.
