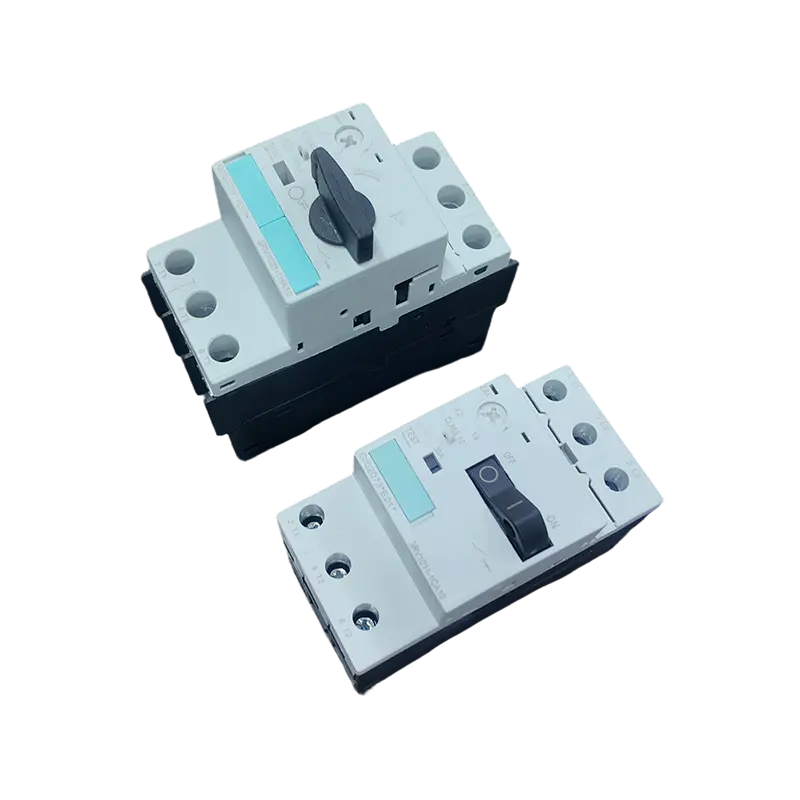

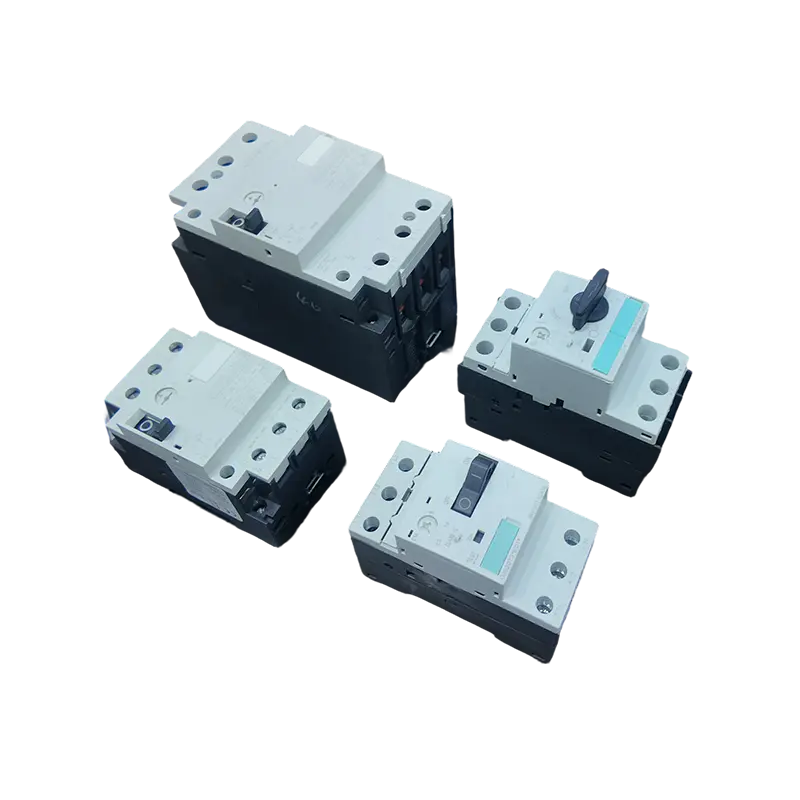

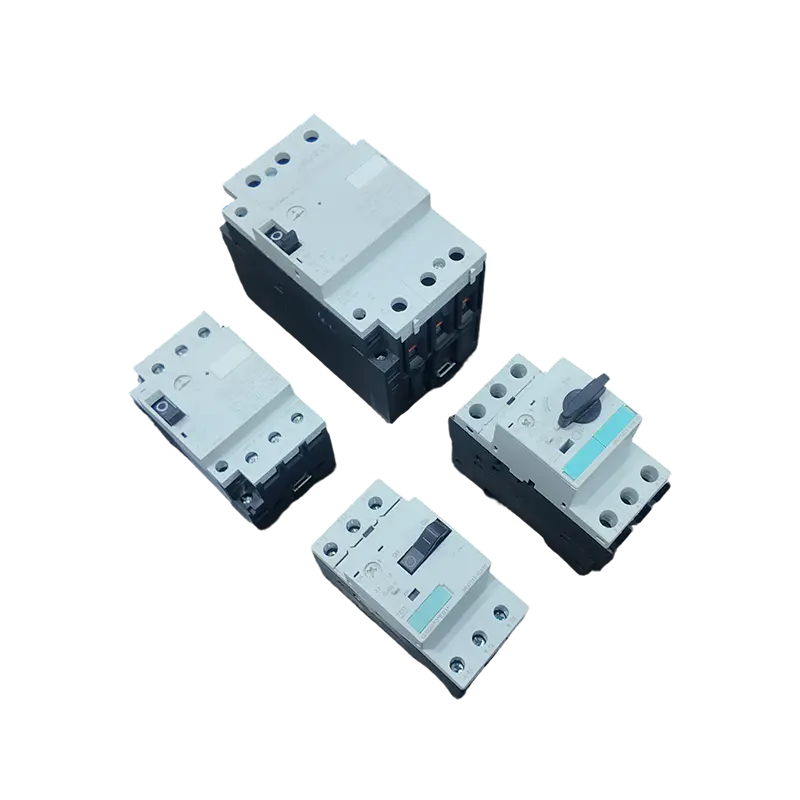

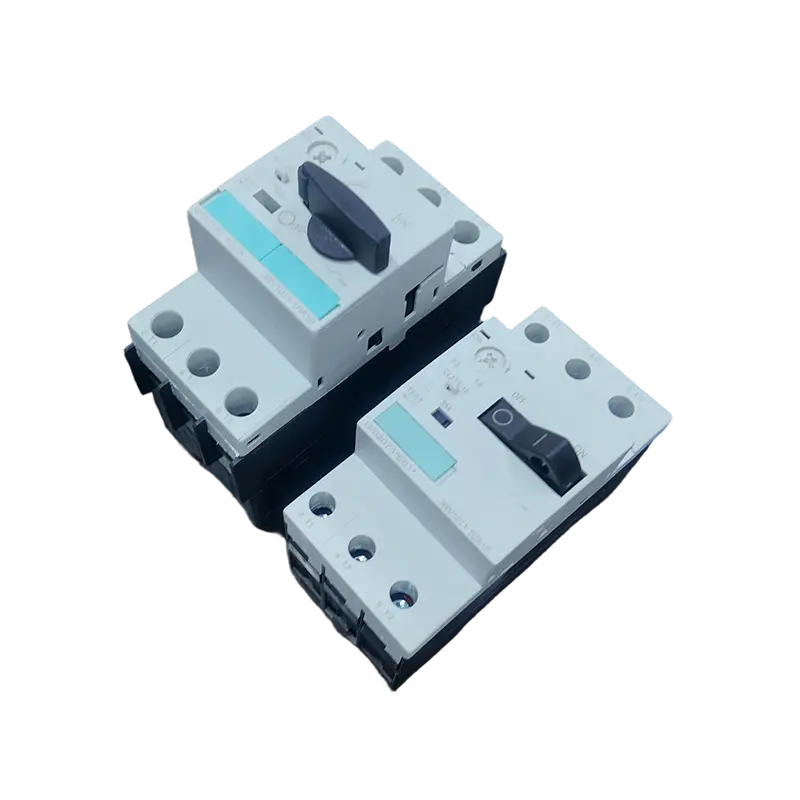

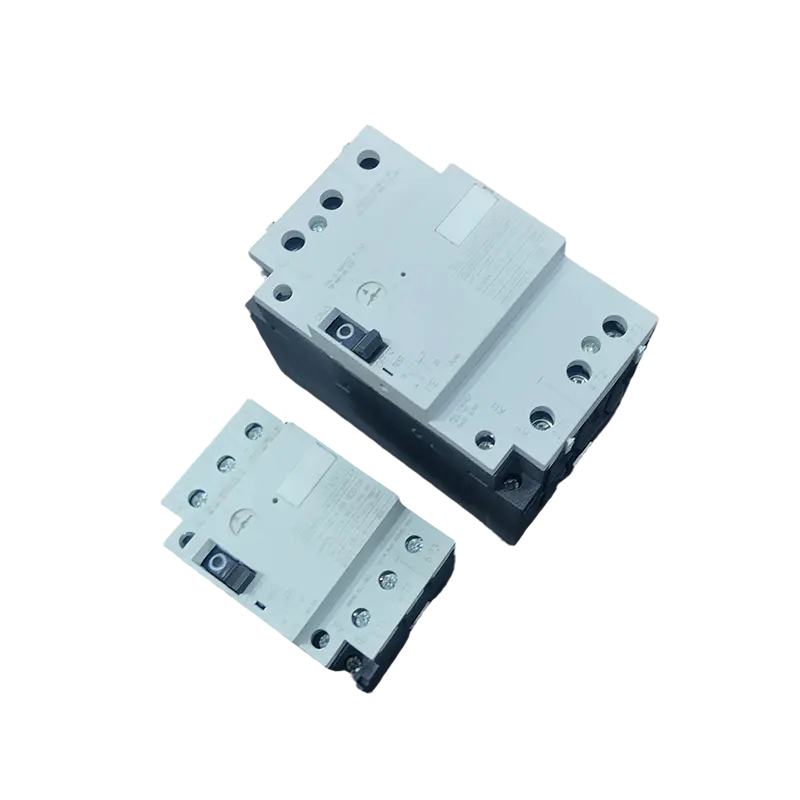

Protezione motore MT-3RV1

Descrizione:

Il combo protezione motore MT-3RV1 integra un interruttore automatico scatolato (MCCB) ad alte prestazioni con il protettore motore serie 3RV1, formando una soluzione di protezione completa per i circuiti motore a bassa tensione. Questa combinazione protegge i motori da cortocircuiti, sovraccarichi e perdita di fase garantendo al tempo stesso un funzionamento regolare in ambienti industriali.

Realizzato con materiali termoindurenti durevoli e progettato per un'installazione compatta, questo sistema è ideale per centri di controllo motori, pannelli di macchinari e configurazioni di automazione industriale. Offre una protezione precisa per motori da 0,1 A a 32 A, con installazione semplice e funzionamento intuitivo per il personale di manutenzione.

Applicazioni:

La combinazione MT-3RV1 è ampiamente utilizzata nei settori industriali e commerciali per garantire un funzionamento continuo e affidabile del motore. I casi d'uso tipici includono:

Pompe, compressori e ventilatori

Trasportatori e attrezzature per la movimentazione dei materiali

Macchine utensili e linee di lavorazione

Macchine per l'agricoltura e l'industria alimentare

Sistemi motorizzati ad energia rinnovabile

GV2 Auxiliary Side Installation
GV3 Auxiliary Side Loading

L'interruttore automatico del motore ha una funzione di protezione da sovraccarico e cortocircuito. Il sovraccarico si ottiene riscaldando e piegando la striscia bimetallica, facendo scattare il meccanismo di sgancio superiore e realizzando la protezione della linea. Rispetto agli interruttori automatici scatolati magnetotermici, ha una maggiore precisione, una corrente inferiore e una protezione più accurata. Pratica protezione del motore. La protezione da cortocircuito si ottiene generando una forza magnetica di Lorentz attraverso una bobina e il nucleo di ferro è guidato dalla forza magnetica per attivare un meccanismo di sgancio che apre l'interruttore, disconnette il circuito e protegge il motore. Viene generalmente utilizzato per la protezione da corrente elevata durante l'avviamento del motore.

Accessori per prodotti

Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories

1.Abbiamo stili di pulsanti e stili di manopole

2. Disponiamo di punti di contatto in argento e pezzi di rame realizzati in rame viola e ognuno di essi viene sottoposto a debug per una qualità affidabile

3. Disponiamo di vari stili di accessori per l'assemblaggio, inclusi componenti ausiliari e sottotensione

Delay Testing
GV2 Instantaneous Testing
GV2 Delay Test

Transient test
Steady-state test
Steady-state test
Steady-state test
Temperature rise test

Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Modellololo del prodotto	Intervallo corrente	Motore trifase
GV2-ME01C	0,1–0,16 A	-
GV2-ME02C	0,16–0,25 A	-
GV2-ME03C	0,25–0,4 A	-
GV2-ME04C	0,4–0,63 A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1–1,6 A	0,37 kW
GV2-ME07C	1,6–2,5 A	0,75KW
GV2-ME08C	2,5–4A	1,5 kW
GV2-ME10C	4–6,3 A	2,2KW
GV2-ME14C	6–10A	4KW
GV2-ME16C	9–14A	5,5 kW
GV2-ME20C	13–18 d.C	7,5 kW
GV2-ME21C	17–23A	11KW
GV2-ME22C	20–25A	11KW
GV2-ME32C	24–32A	15KW

Model	Intervallo corrente	Corrente di viaggio	Supportare Allegati
GV2-ME01C	0,1 A~0,16 A	1,5 A	Contatto montato lateralmente: GV-AE1 GV-AE11 GV-AE20 Punto di contatto formale: GV-AN11 GV-AN20 Contatto montato lateralmente: (indicazione di guasto) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16 A~0,25 A	2.4A
GV2-ME03C	0,25 A~0,4 A	5A
GV2-ME04C	0,4 A~0,63 A	8A
GV2-ME05C	0,63 A~1 A	13A
GV2-ME06C	1A~1,6A	22,5 A
GV2-ME07C	1,6 A~2,5 A	33,5A
GV2-ME08C	2,5 A~4 A	51A
GV2-ME10C	4A~6,3A	78A
GV2-ME14C	6A~10A	138A
GV2-ME16C	9A~14A	170A
GV2-ME20C	13A~18A	223A
GV2-ME21C	17A~23A	327A
GV2-ME22C	20A~25A	327A
GV2-ME32C	24A~32A	416A

Interruttore automatico motore GV2ME con protezione magnetotermica

50/60 Hz, classe AC-3 Potenza nominale standard del motore trifase				Intervallo di impostazione del rilascio a caldo (A)	Corrente di intervento magnetico Id ±20% (A)	La corrente con involucro (A)	Model	Peso (kg)
230 V (kW)	400 V (kW)	415 V (kW)	440 V (kW)	Intervallo di impostazione del rilascio a caldo (A)	Corrente di intervento magnetico Id ±20% (A)	La corrente con involucro (A)	Model	Peso (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1.6…2.5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2.5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
