Descrizione:

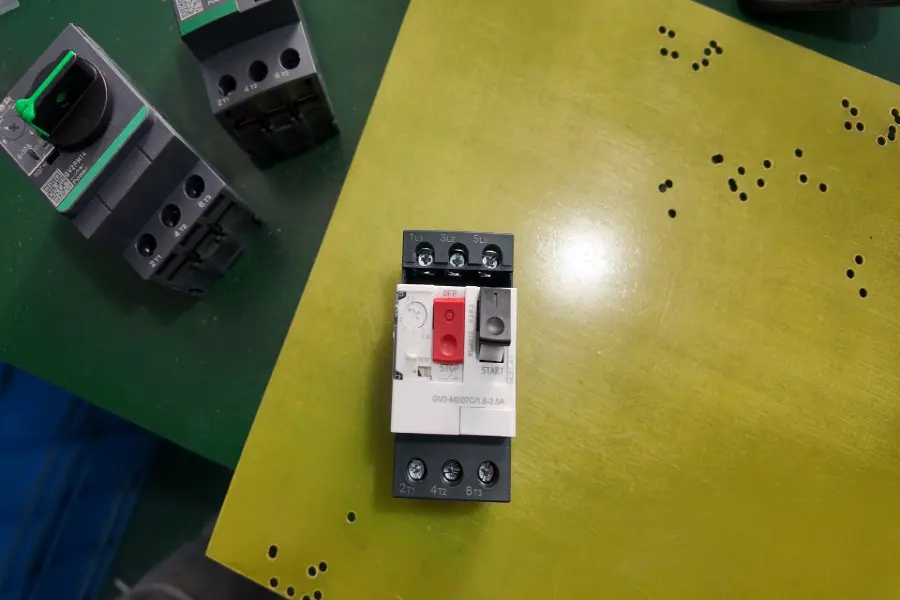

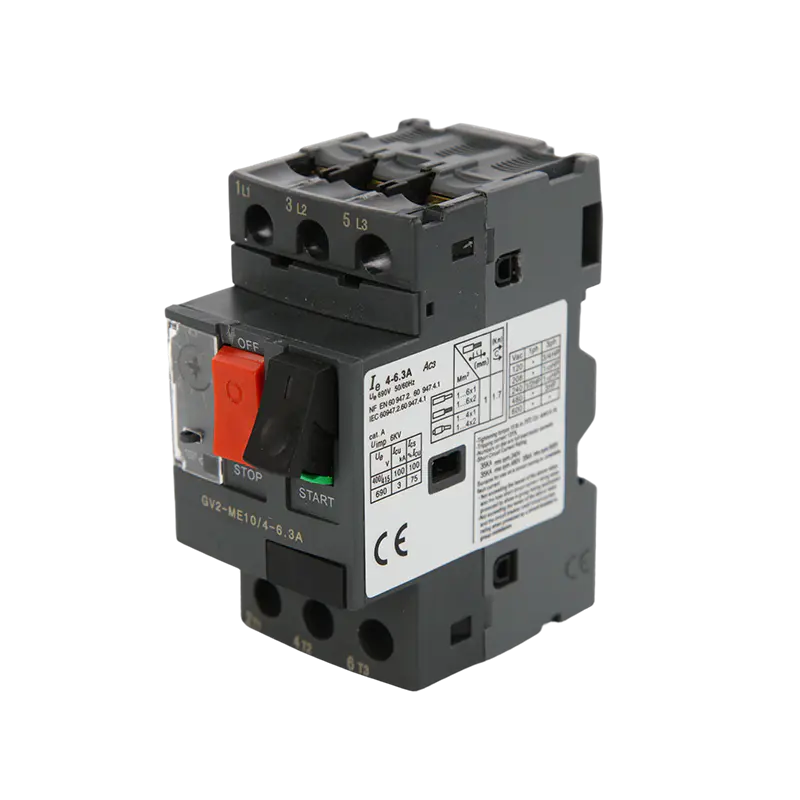

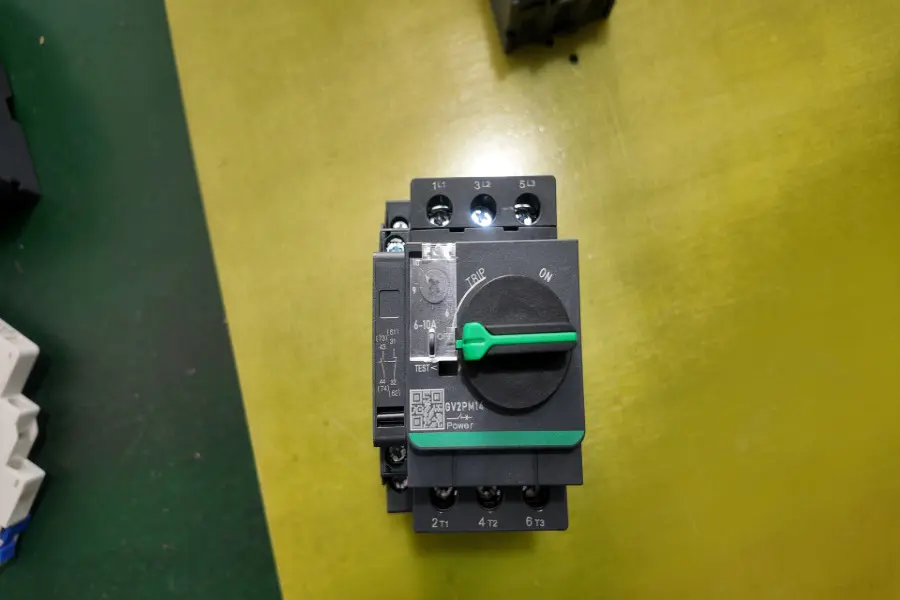

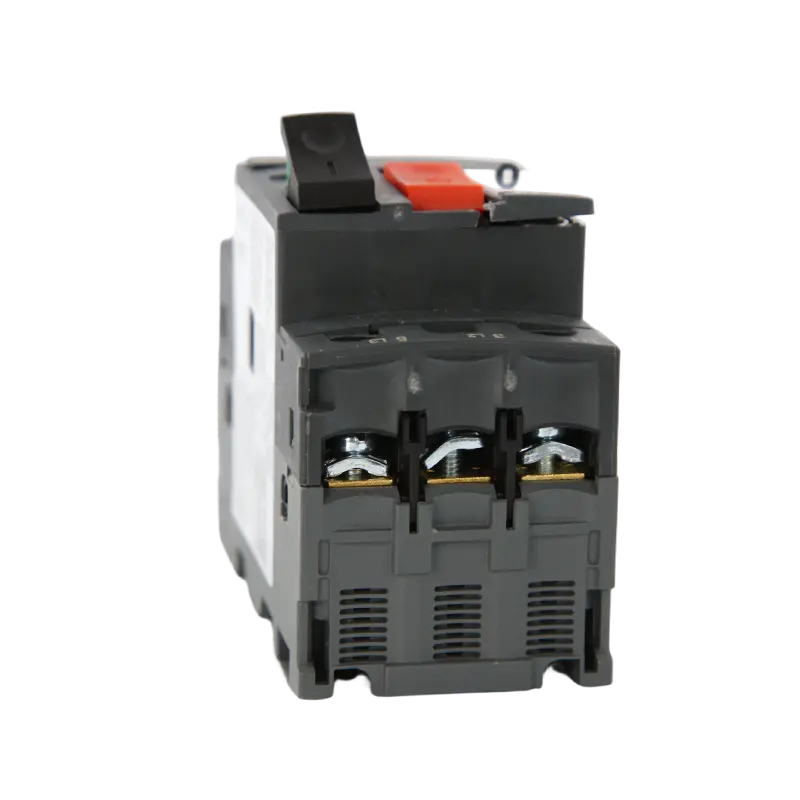

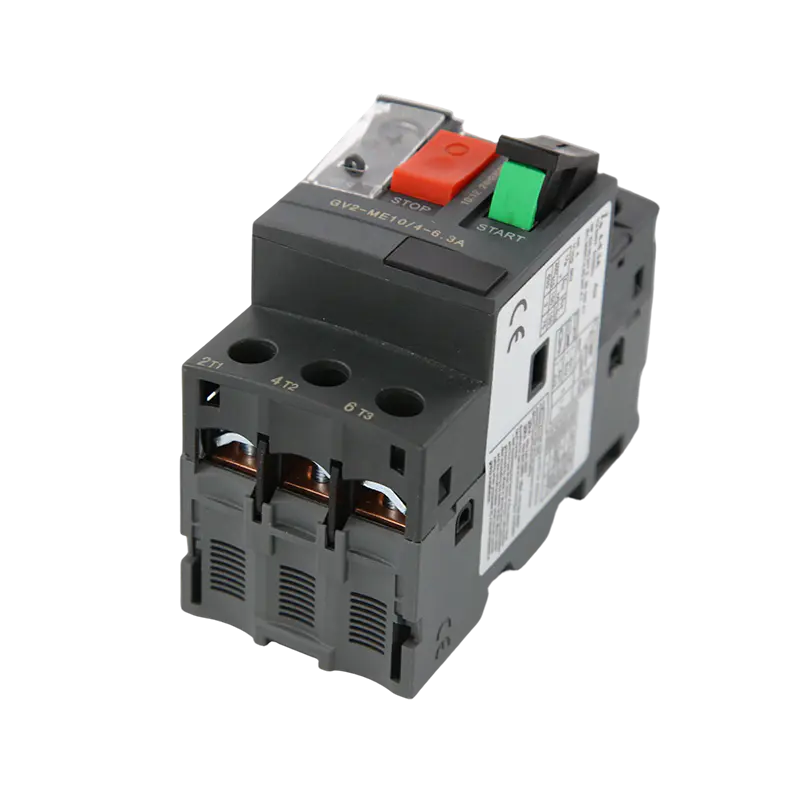

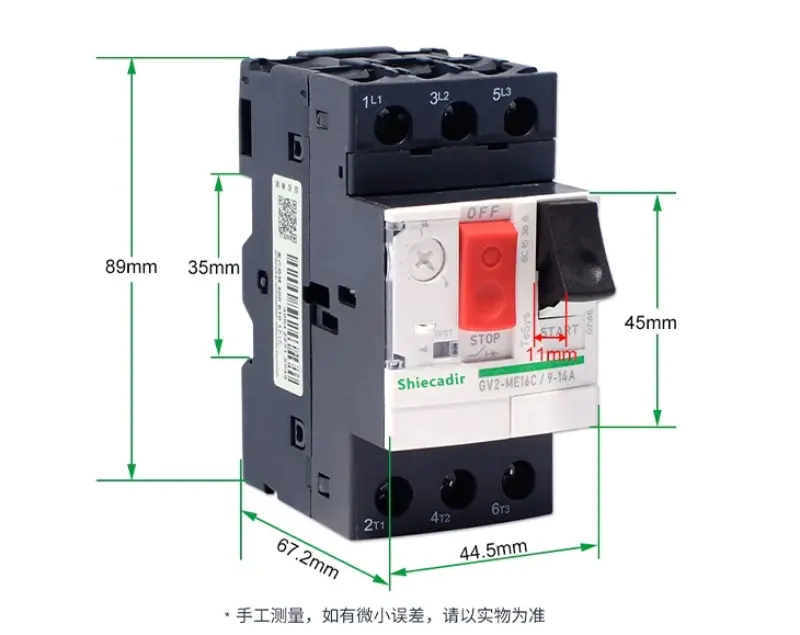

Il combo protezione motore MT-GV2 integra un interruttore automatico scatolato (MCCB) ad alte prestazioni con il protettore motore serie GV2, formando una soluzione di protezione completa per i circuiti motore a bassa tensione. Questa combinazione protegge i motori da cortocircuiti, sovraccarichi e perdita di fase garantendo al tempo stesso un funzionamento regolare in ambienti industriali.
Realizzato con materiali termoindurenti durevoli e progettato per un'installazione compatta, questo sistema è ideale per centri di controllo motori, pannelli di macchinari e configurazioni di automazione industriale. Offre una protezione precisa per motori da 0,1 A a 32 A, con installazione semplice e funzionamento intuitivo per il personale di manutenzione.
| | |

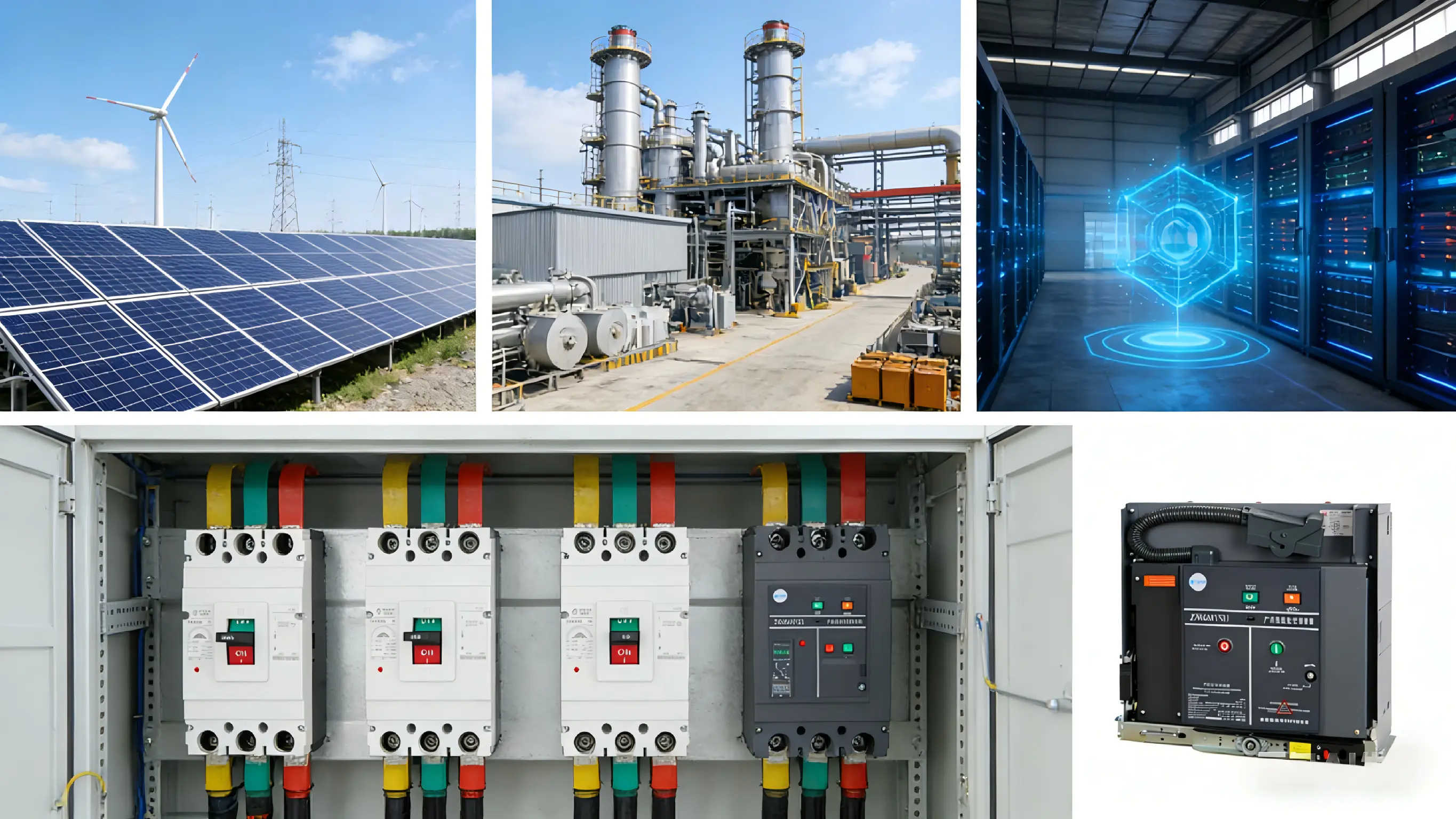

Applicazioni:
La combinazione MT-GV2 è ampiamente utilizzata nei settori industriali e commerciali per garantire un funzionamento continuo e affidabile del motore. I casi d'uso tipici includono:
Pompe, compressori e ventilatori
Trasportatori e attrezzature per la movimentazione dei materiali
Macchine utensili e linee di lavorazione
Macchine per l'agricoltura e l'industria alimentare
Sistemi motorizzati ad energia rinnovabile
 |  |
 |  |
Principio di funzionamento:
L'interruttore automatico del motore ha una funzione di protezione da sovraccarico e cortocircuito. Il sovraccarico si ottiene riscaldando e piegando la striscia bimetallica, facendo scattare il meccanismo di sgancio superiore e realizzando la protezione della linea. Rispetto agli interruttori automatici scatolati magnetotermici, ha una maggiore precisione, una corrente inferiore e una protezione più accurata. Pratica protezione del motore. La protezione da cortocircuito si ottiene generando una forza magnetica di Lorentz attraverso una bobina e il nucleo di ferro è guidato dalla forza magnetica per attivare un meccanismo di sgancio che apre l'interruttore, disconnette il circuito e protegge il motore. Viene generalmente utilizzato per la protezione da corrente elevata durante l'avviamento del motore.

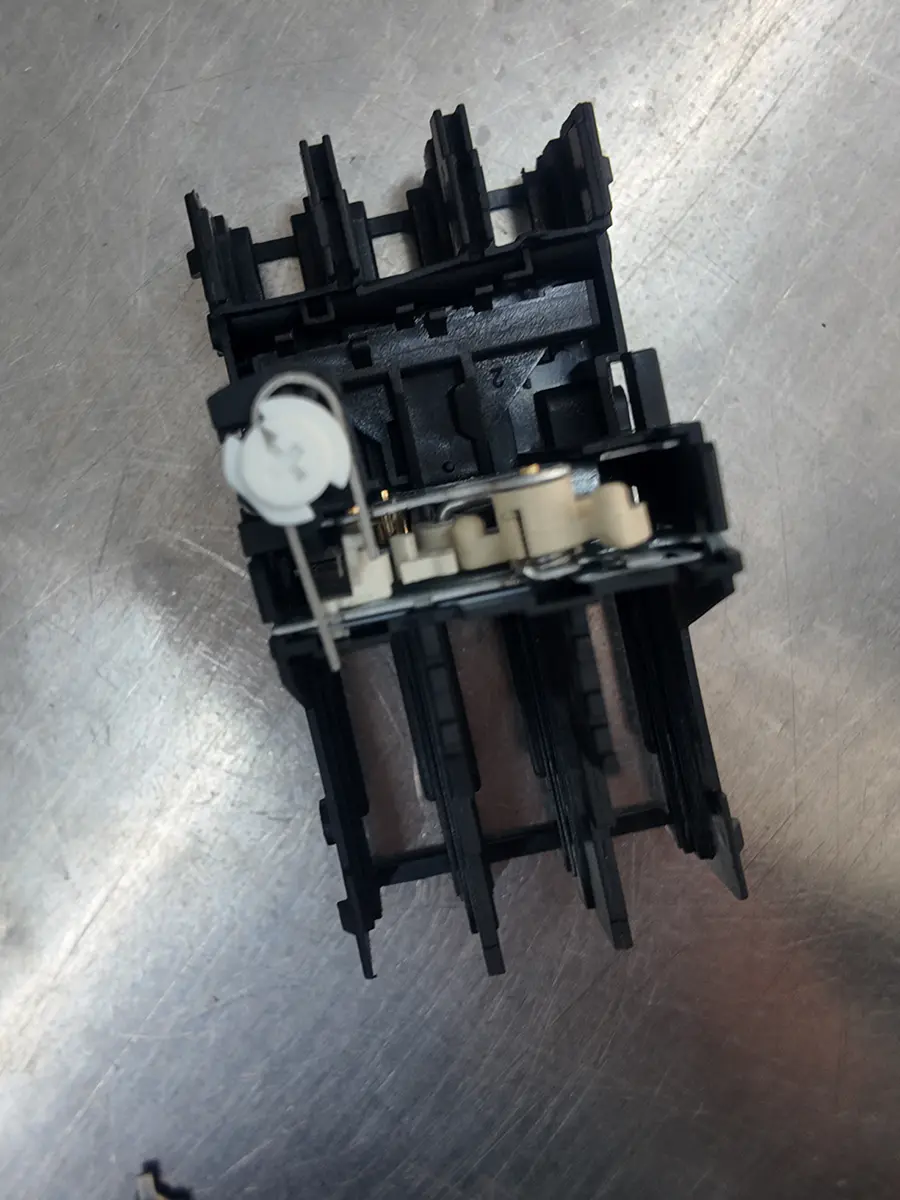

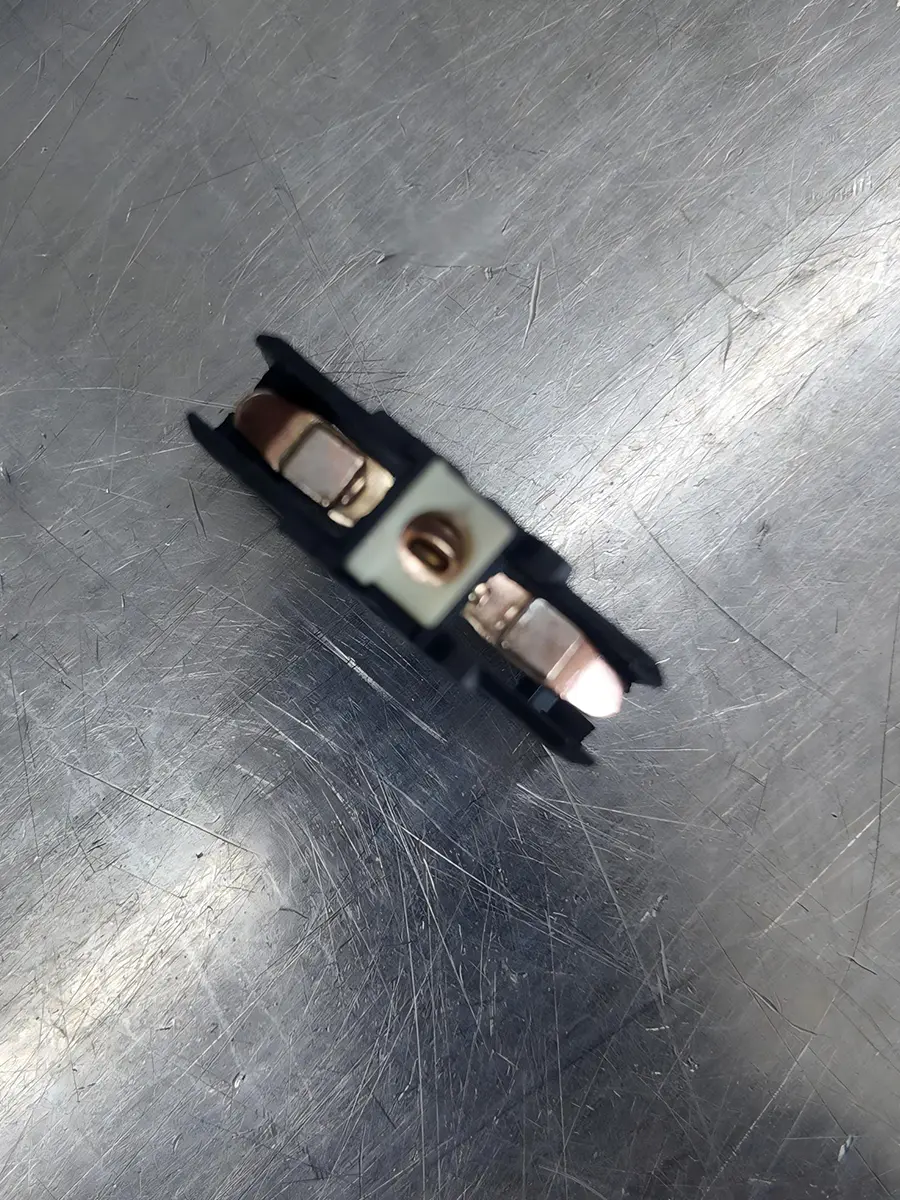

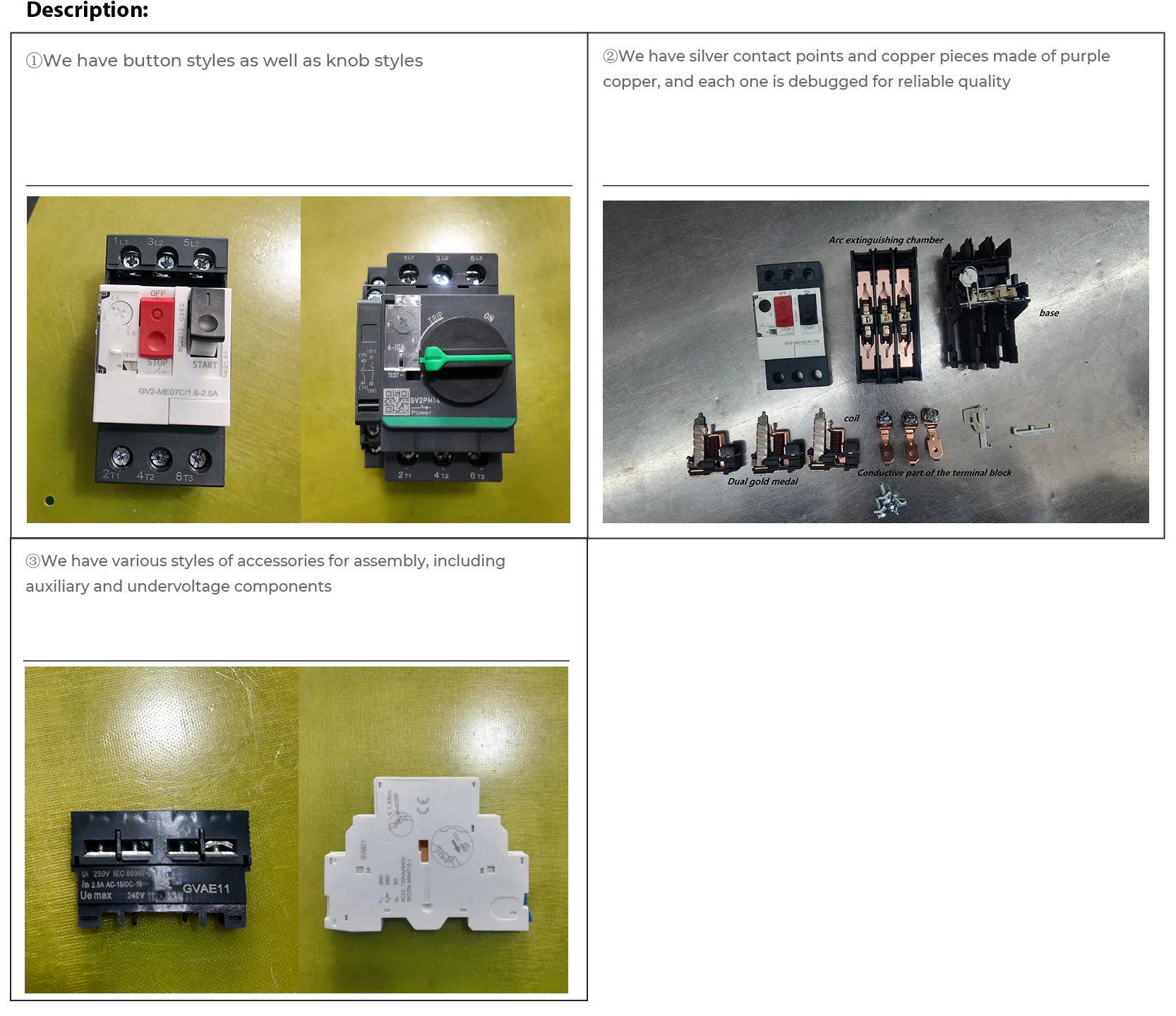

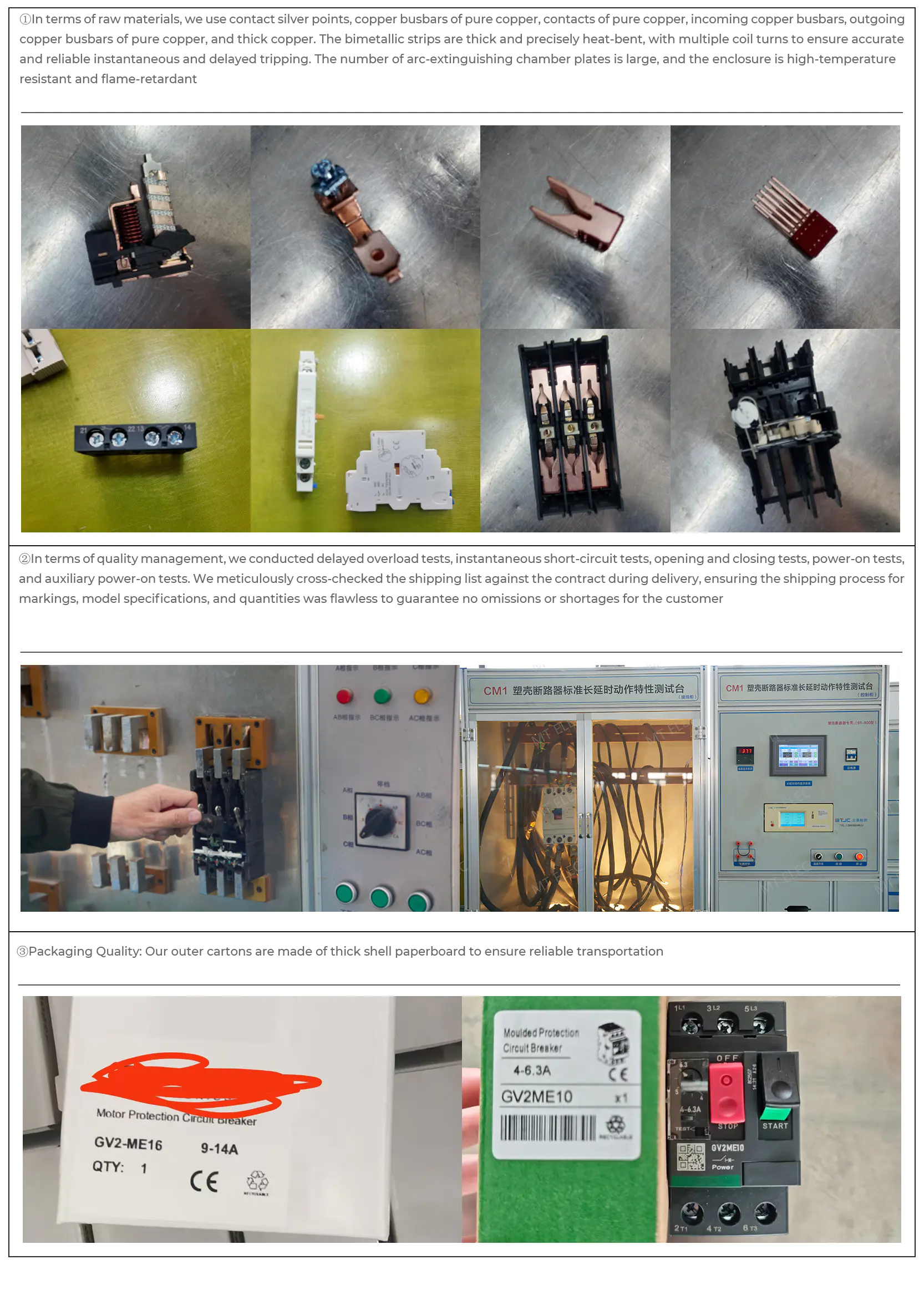

Movingcontact

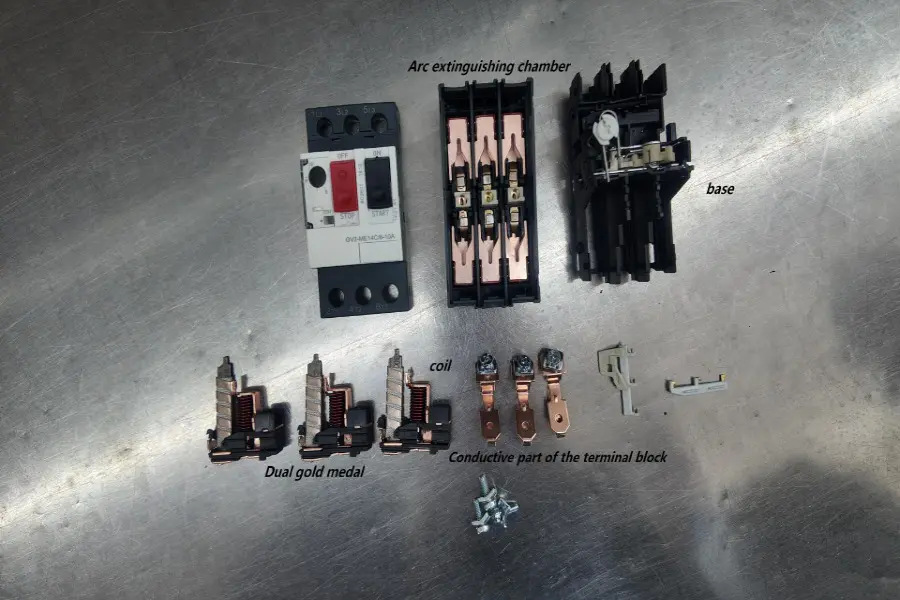

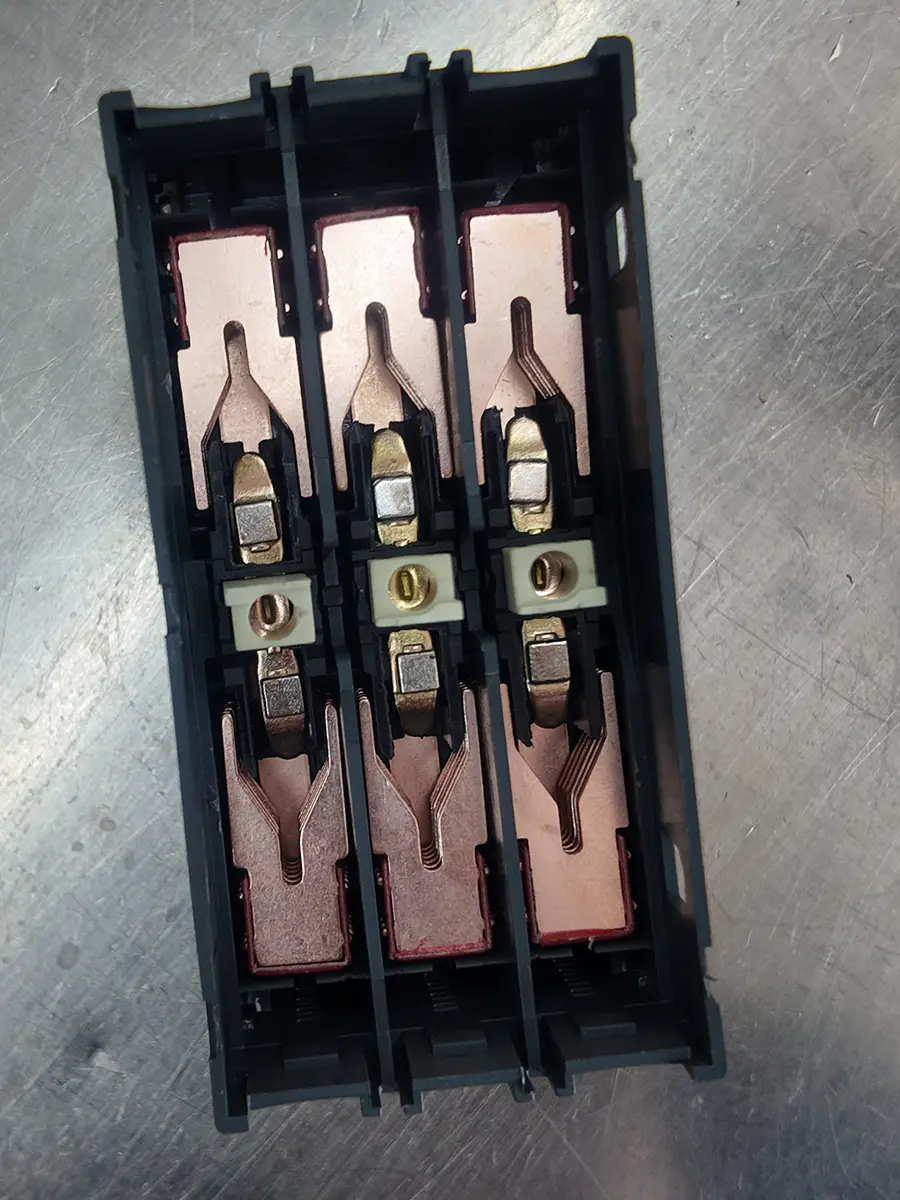

arcextinguishingchamber
base

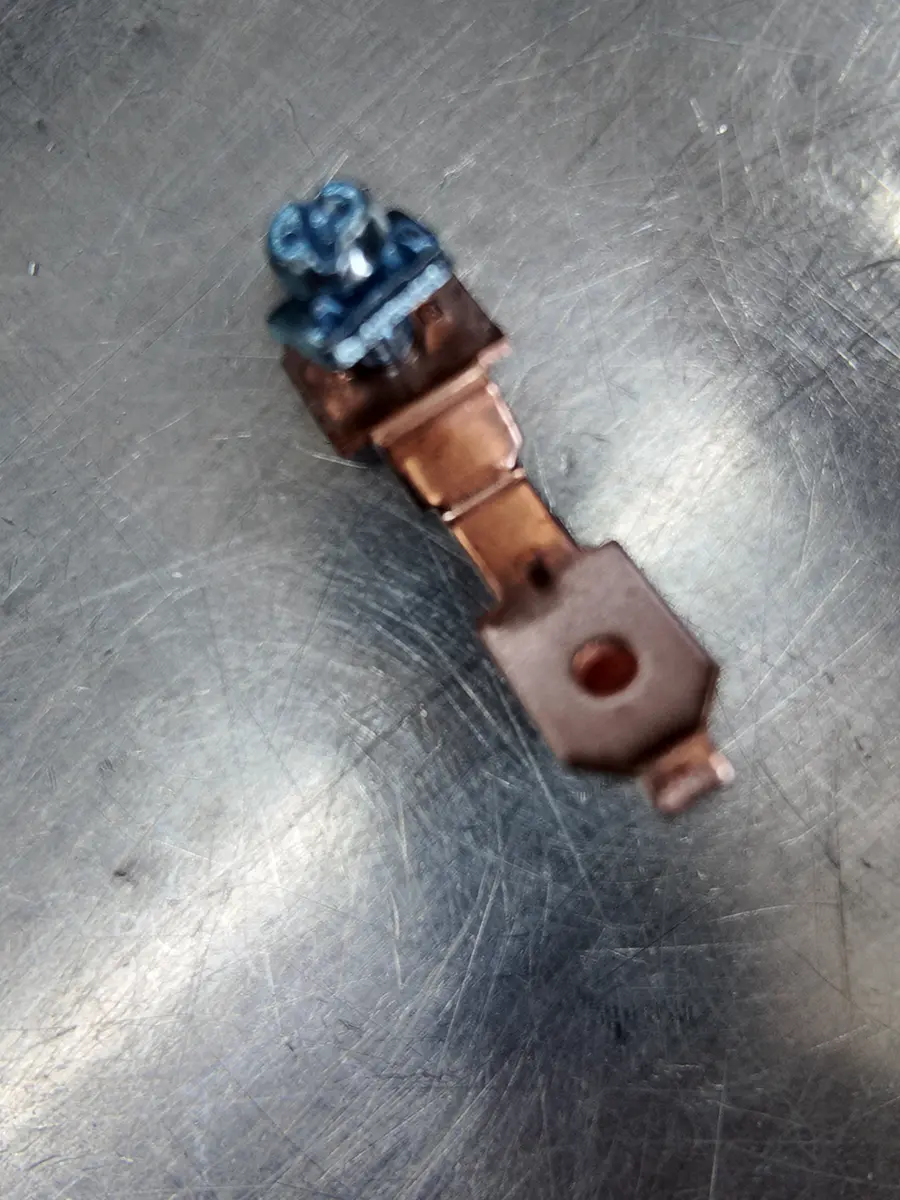

conductivpartoftheterminalblock

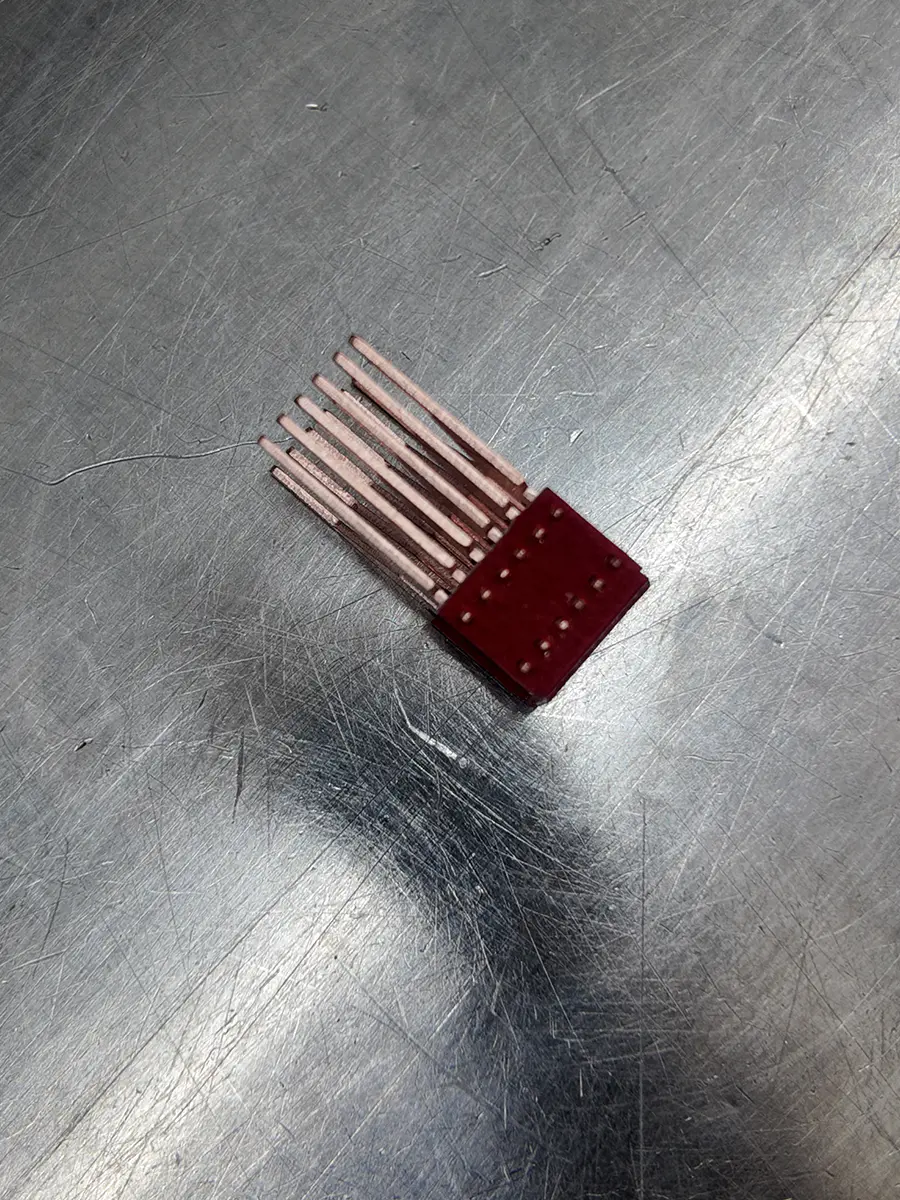

DJI_20260111145146_0084_D

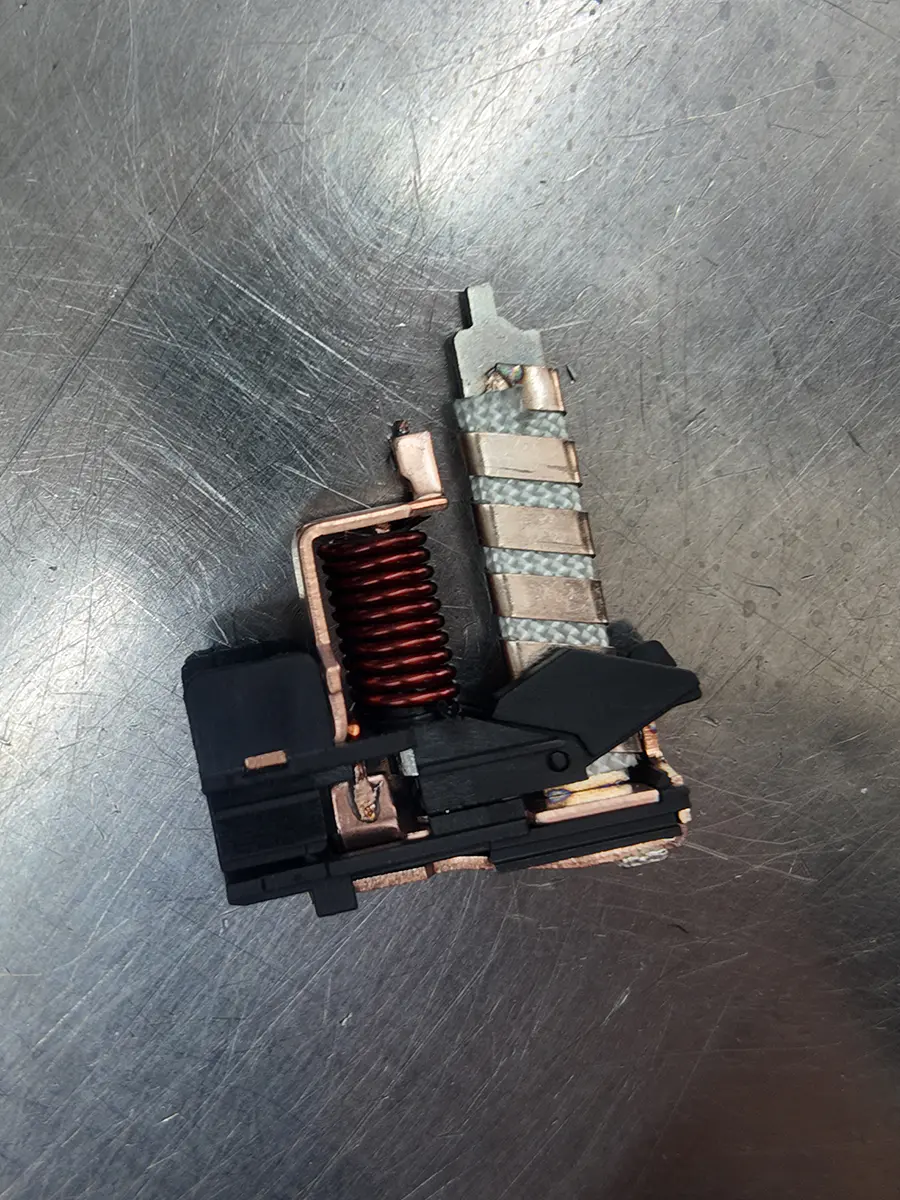

Dualgoldmedalcoil
DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Per garantire la sicurezza del trasporto, i nostri prodotti elettrici vengono esportati in casse di legno rinforzate. Le casse vengono sottoposte a trattamento termico e recano il marchio ISPM-15, consentendo un rapido sdoganamento. Il design della base rialzata facilita il funzionamento del carrello elevatore, mentre il fissaggio interno ammortizzante garantisce che i prodotti arrivino intatti. Tutte le casse esterne sono chiaramente etichettate e sono conformi agli standard logistici internazionali.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

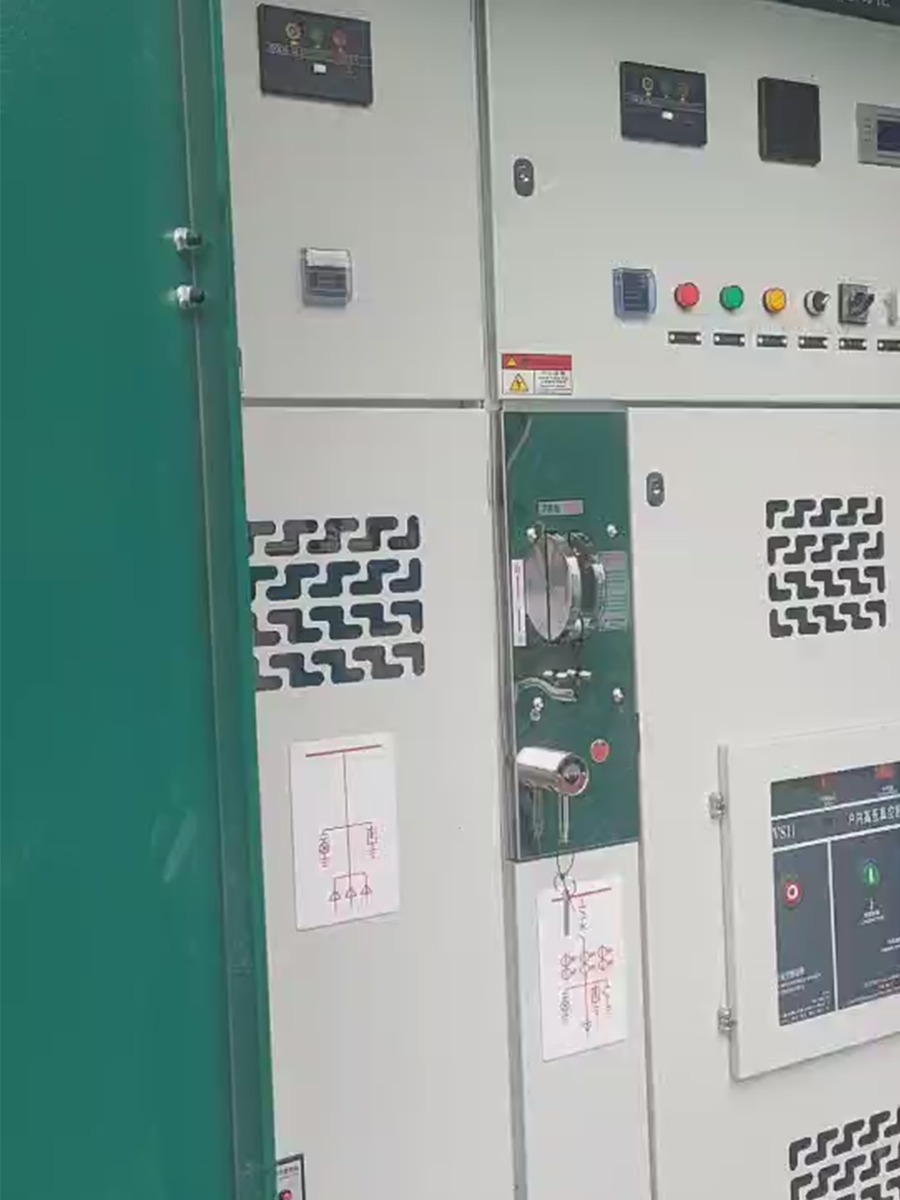

Box-typesubstationUtilisingourVCB

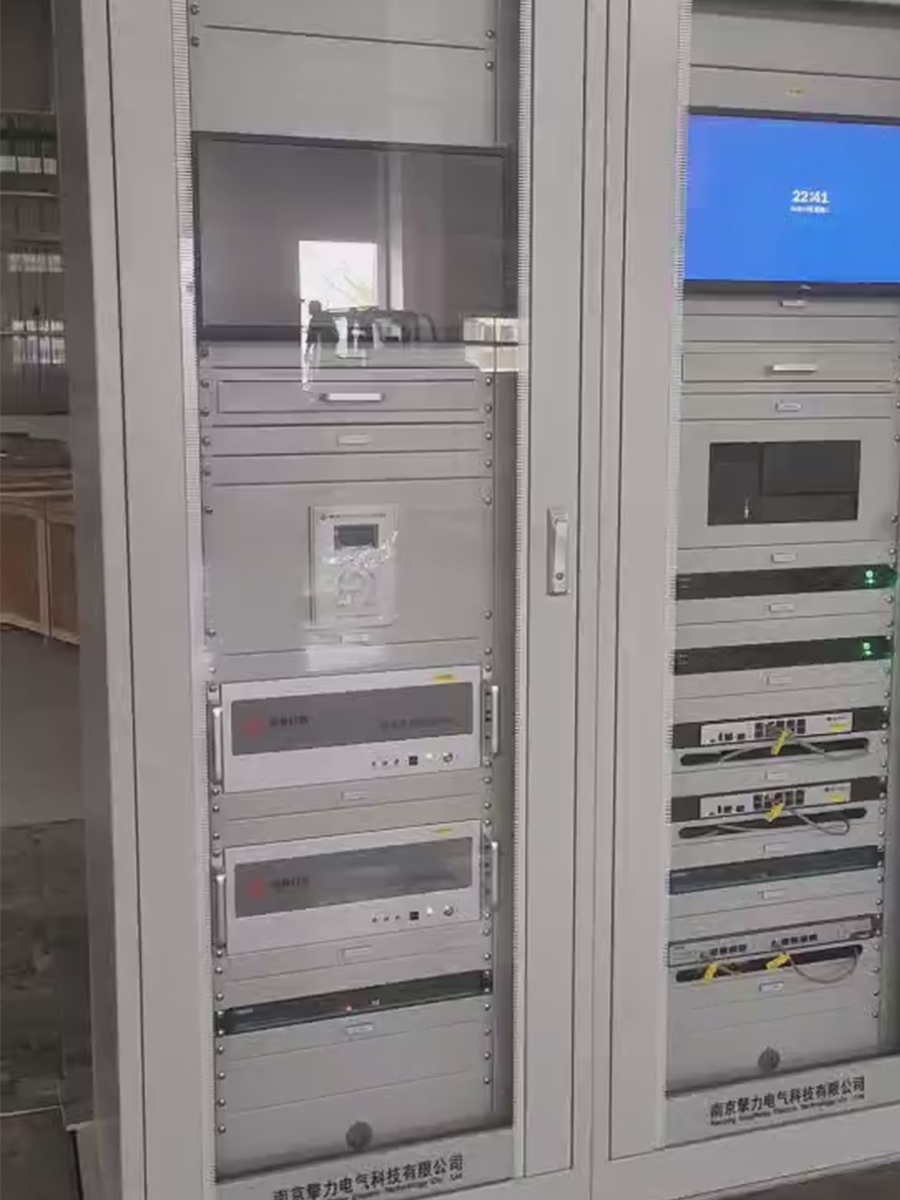

HighandLowVoltageSwitchgearACBMCCBVCB
 | Modellololo del prodotto | Intervallo corrente | Motore trifase |
| GV2-ME01C | 0,1–0,16 A | - | |
| GV2-ME02C | 0,16–0,25 A | - | |
| GV2-ME03C | 0,25–0,4 A | - | |
| GV2-ME04C | 0,4–0,63 A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6 A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5 A | 0,75KW | |
| GV2-ME08C | 2,5–4A | 1,5 kW | |
| GV2-ME10C | 4–6,3 A | 2,2KW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5 kW | |
| GV2-ME20C | 13–18 d.C | 7,5 kW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Model | Intervallo corrente | Corrente di viaggio | Supportare Allegati |
| GV2-ME01C | 0,1 A~0,16 A | 1,5 A | Contatto montato lateralmente: GV-AE1 |
| GV2-ME02C | 0,16 A~0,25 A | 2.4A | |
| GV2-ME03C | 0,25 A~0,4 A | 5A | |
| GV2-ME04C | 0,4 A~0,63 A | 8A | |
| GV2-ME05C | 0,63 A~1 A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5 A | |
| GV2-ME07C | 1,6 A~2,5 A | 33,5A | |
| GV2-ME08C | 2,5 A~4 A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |

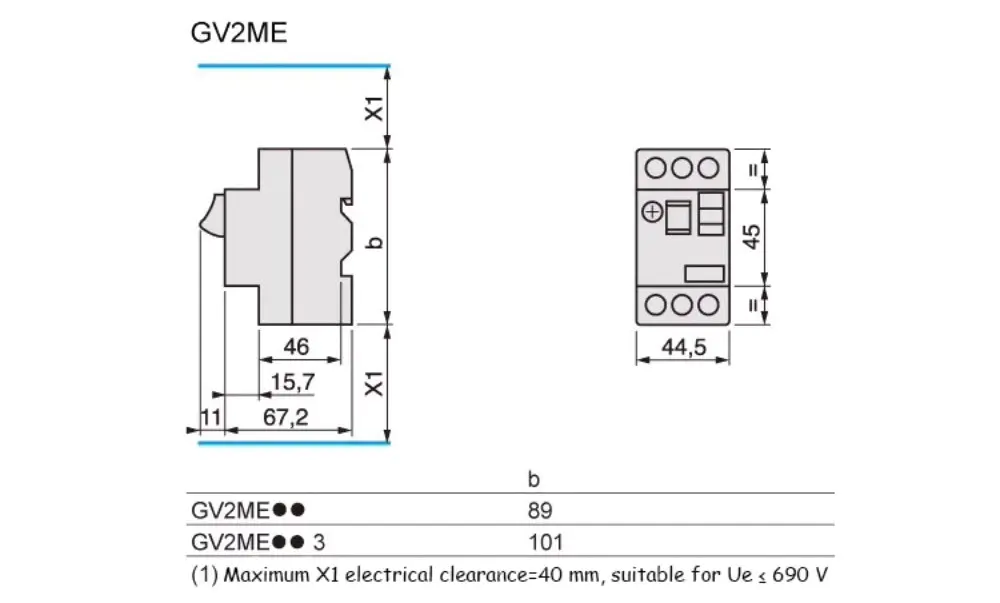

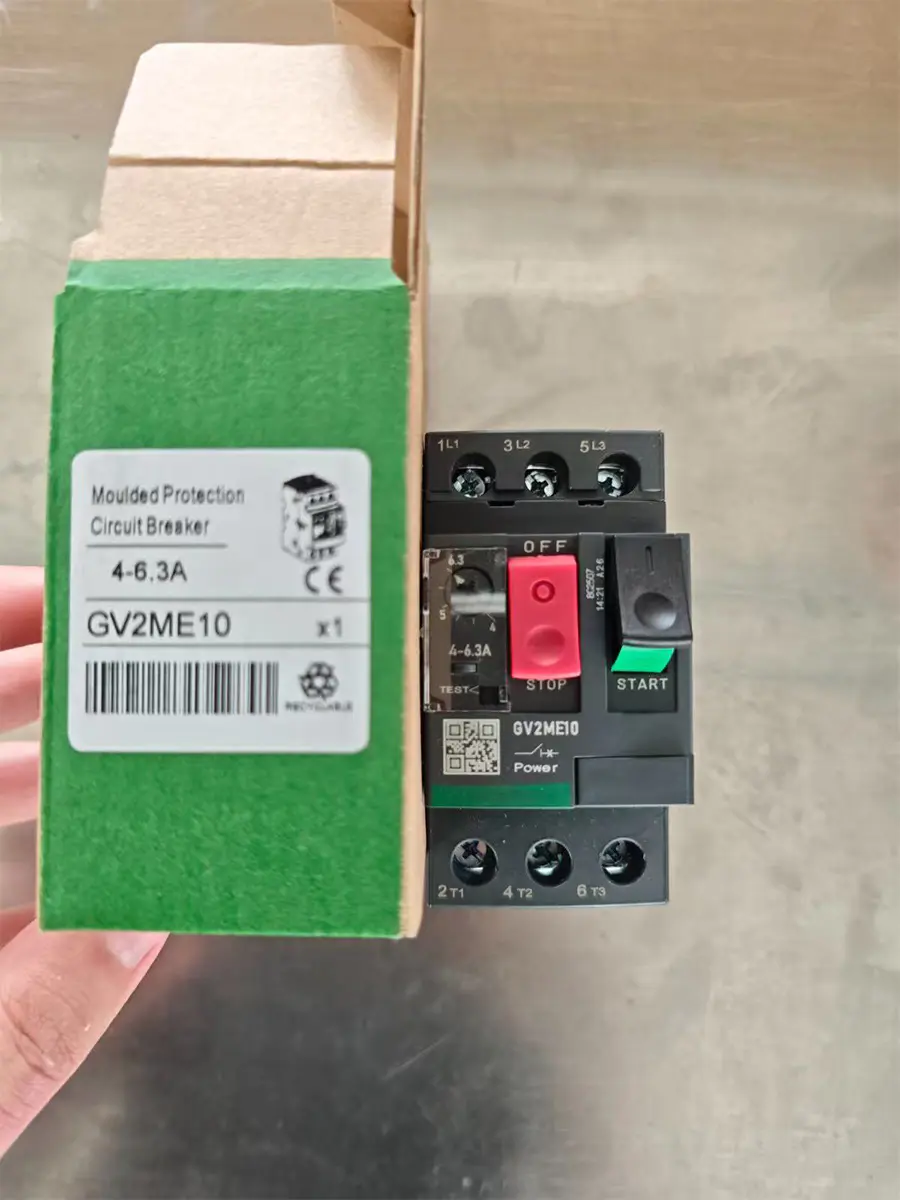

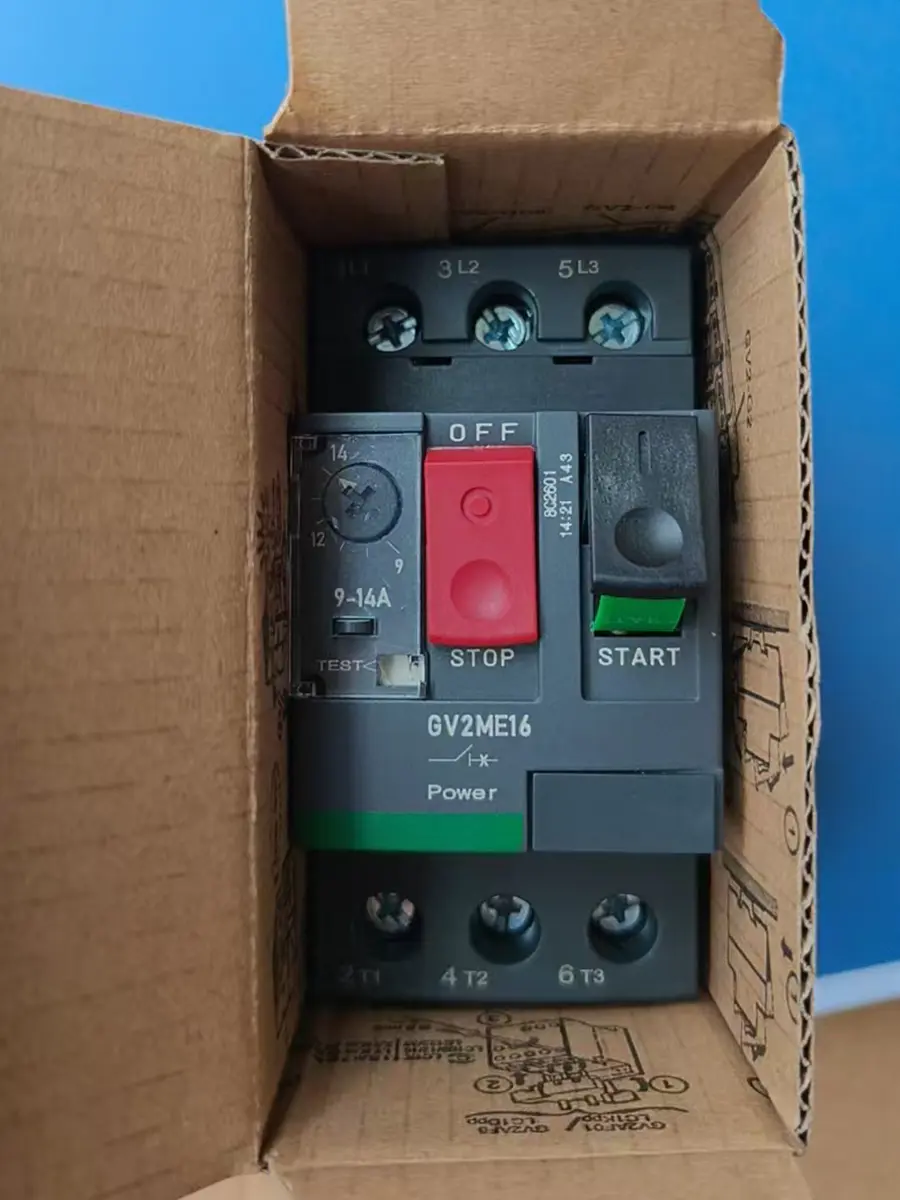

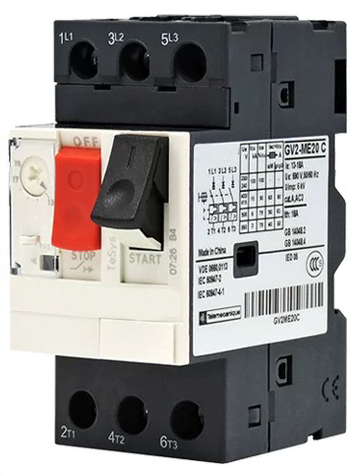

Interruttore automatico motore GV2ME con protezione magnetotermica
| 50/60 Hz, classe AC-3 Potenza nominale standard del motore trifase | Intervallo di impostazione del rilascio a caldo (A) |
Corrente di intervento magnetico Id ±20% (A) | La corrente con involucro (A) | Model | Peso (kg) | |||
| 230 V (kW) | 400 V (kW) | 415 V (kW) | 440 V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
