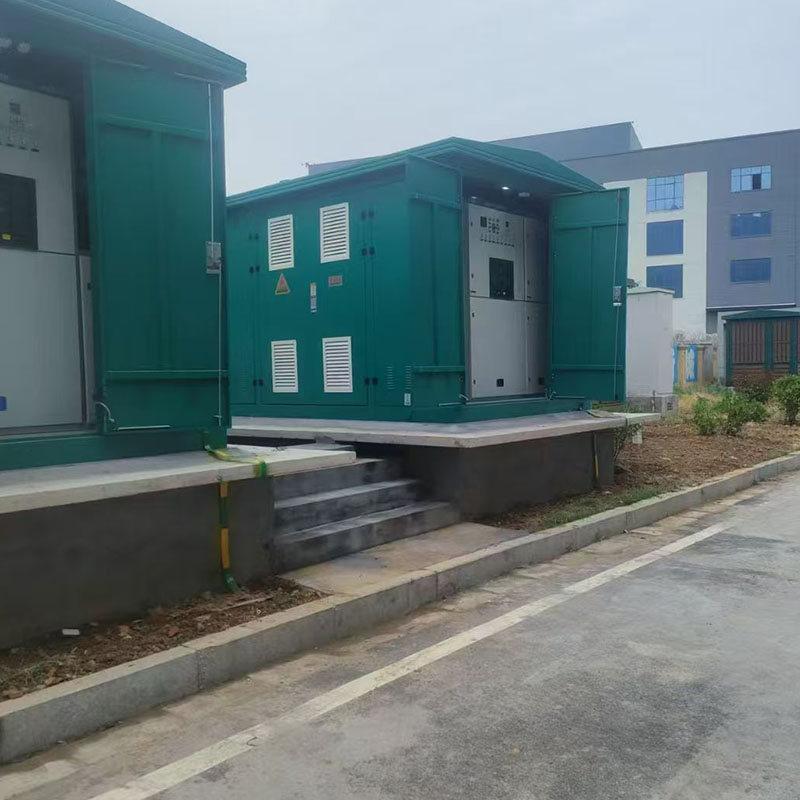

Sottostazione prefabbricata di tipo europeo/Trasformatore combinato ZGS

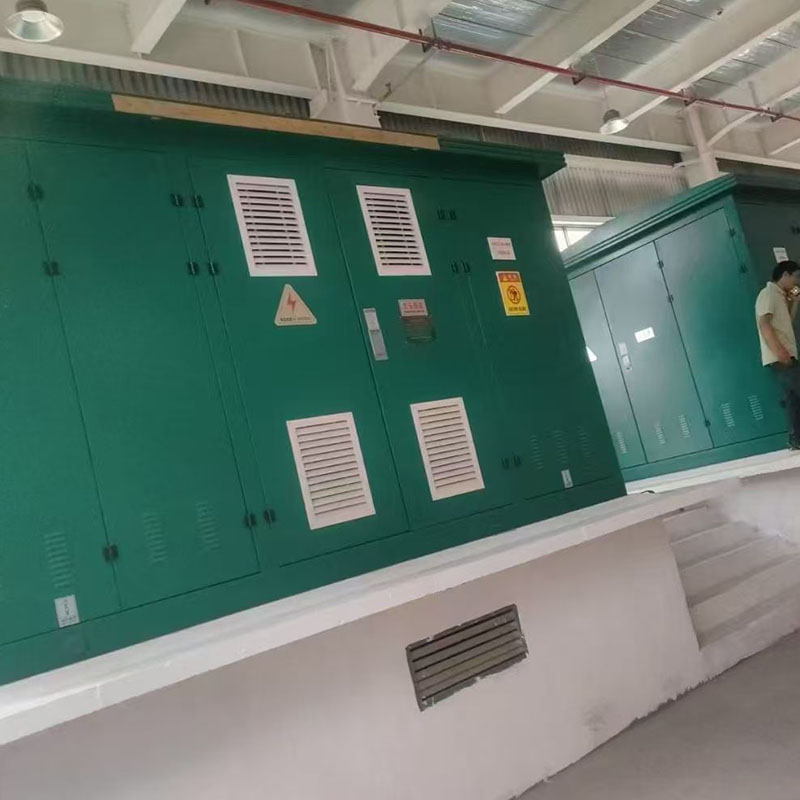

Panoramica del prodotto

Il trasformatore montato su pad di tipo americano ZGS12 è un'apparecchiatura di distribuzione dell'energia prefabbricata per esterni integrata sviluppata in modo indipendente da Mingtuo Electric. Integra interruttore di carico ad alta tensione, fusibili plug-in a doppia sensibilità, trasformatore a bagno d'olio e armadio in uscita a bassa tensione in un serbatoio dell'olio sigillato condiviso, adottando un design a bagno d'olio completamente sigillato e completamente isolato.

Supporta sia la rete ad anello che le modalità di alimentazione a terminale singolo, ampiamente applicate nel rinnovamento della rete elettrica urbana, nelle comunità residenziali, nelle piazze commerciali, nelle centrali fotovoltaiche distribuite, nei parchi industriali e nei progetti di alimentazione elettrica di costruzioni temporanee.

Vantaggi principali del prodotto

Struttura a serbatoio singolo integrato ultracompatta

Tutti i componenti di protezione dall'alta tensione e il corpo del trasformatore condividono un serbatoio dell'olio sigillato. Il volume complessivo è solo 1/3~1/5 della sottostazione box europea con la stessa capacità, riducendo notevolmente l'occupazione del terreno e i costi di costruzione civile. Il design integrato a scatola singola semplifica il trasporto marittimo e terrestre e il posizionamento delle fondazioni in loco.

Isolamento completo e alta sicurezza touch-safe

Le linee in ingresso ad alta tensione adottano connettori per cavi a gomito completamente isolati; La superficie esterna del raccordo del cavo è priva di elettrificazione ed è tangibile per un funzionamento sicuro. Il fusibile di backup limitatore di corrente con fusibile plug-in a doppia sensibilità realizza una doppia protezione da sovracorrente e sovraccarico, evitando il surriscaldamento dell'apparecchiatura. Il design della messa a terra a tre punti elimina le parti sotto tensione esposte per prevenire incidenti dovuti a scosse elettriche.

Manutenzione ridotta e lunga durata

Il serbatoio dell'olio completamente sigillato isola l'olio isolante dall'aria, rallentando l'invecchiamento dell'olio per un funzionamento a lungo termine senza manutenzione. I fusibili plug-in standard e i terminali dei cavi consentono la rapida sostituzione dei componenti danneggiati senza complessi disassemblaggi. La custodia in acciaio laminato a freddo con rivestimento elettrostatico esterno anticorrosione si adatta a pioggia, polvere e ambienti esterni ad alta umidità.

Scomparto flessibile personalizzato a bassa tensione

Supporta la rete principale ad anello e gli schemi di cablaggio di alimentazione singola del terminale, realizzando una commutazione di alimentazione senza soluzione di continuità per migliorare l'affidabilità dell'alimentazione. Il compartimento di bassa tensione riserva abbondanti guide di installazione per MCCB, contatori di potenza multifunzione, commutatore automatico ATS e moduli di compensazione della potenza reattiva, completamente personalizzabili in base alle esigenze di carico dell'utente.

Nucleo del trasformatore a bassa perdita

Il trasformatore incorporato in olio adotta un nucleo in lamiera di acciaio al silicio step-lap, caratterizzato da basse perdite a vuoto, basso rumore di funzionamento e forte resistenza al cortocircuito e al sovraccarico. Consente un funzionamento in sovraccarico a lungo termine senza ridurre la durata, stabile per scenari industriali continui con carichi pesanti.

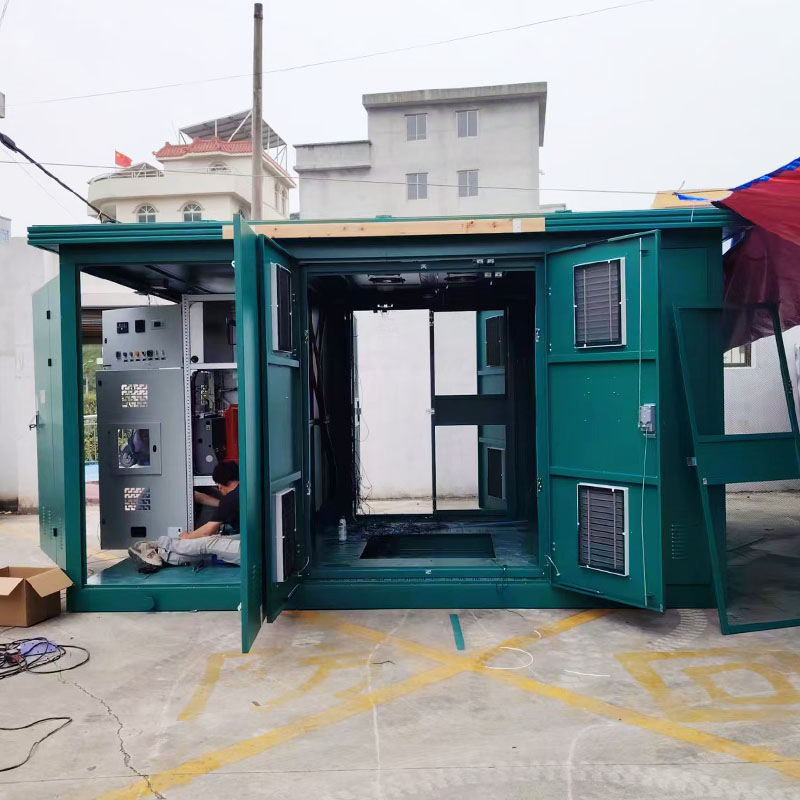

Struttura interna
Scomparto alta tensione (lato sinistro) Dotato di interruttore di carico, fusibile a doppia sensibilità, connettori del cavo a gomito e parafulmine in bagno d'olio. Tutti i componenti sotto tensione ad alta tensione sono immersi nell'olio isolante del trasformatore, completamente sigillati e isolati; finestre operative riservate per la sostituzione dei fusibili e l'ispezione di routine.

Serbatoio principale del trasformatore (area del nucleo centrale) Nucleo e avvolgimento del trasformatore trifase in bagno d'olio, serbatoio dell'olio condiviso con componenti ad alta tensione. Struttura del radiatore esposta su tre lati per un'efficiente dissipazione del calore, dotata di indicatore del livello dell'olio, valvola limitatrice di pressione e valvola di scarico dell'olio per un facile monitoraggio e manutenzione.

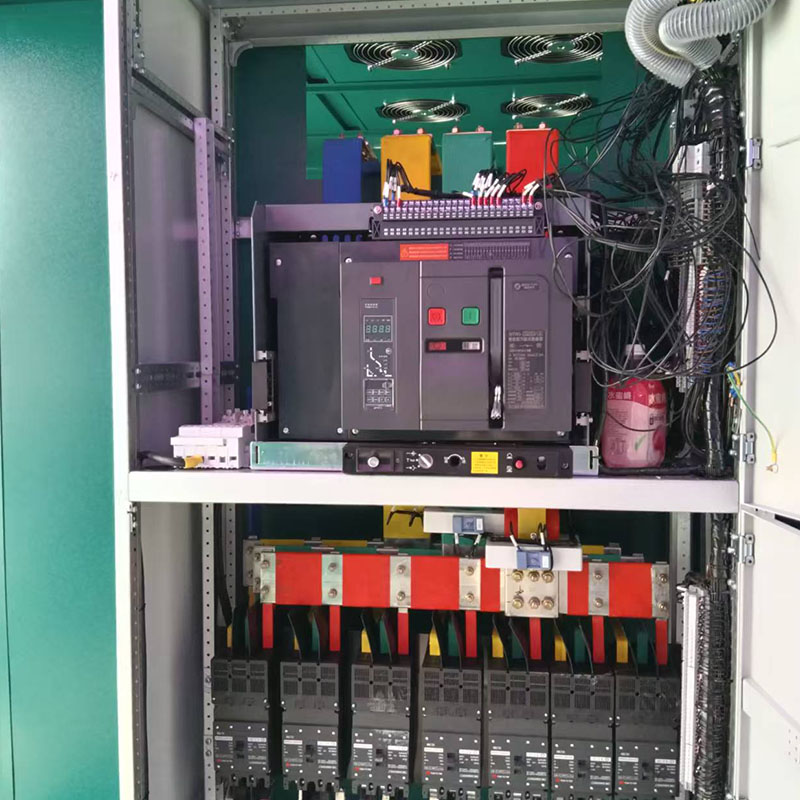

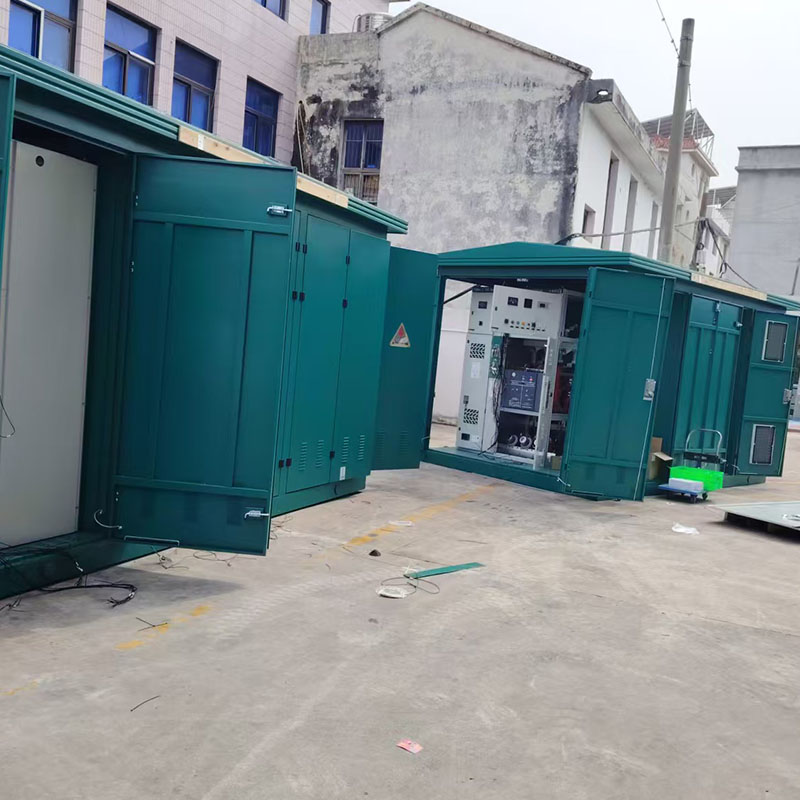

Scomparto di uscita a bassa tensione (lato destro) Divisorio indipendente in acciaio separato dal serbatoio del trasformatore. Guide di montaggio riservate per interruttori automatici scatolati, contatori di potenza multifunzione, morsettiere e dispositivi di compensazione della potenza reattiva. Comunicazione RS485 riservata all'aggancio del sistema di monitoraggio della potenza intelligente.

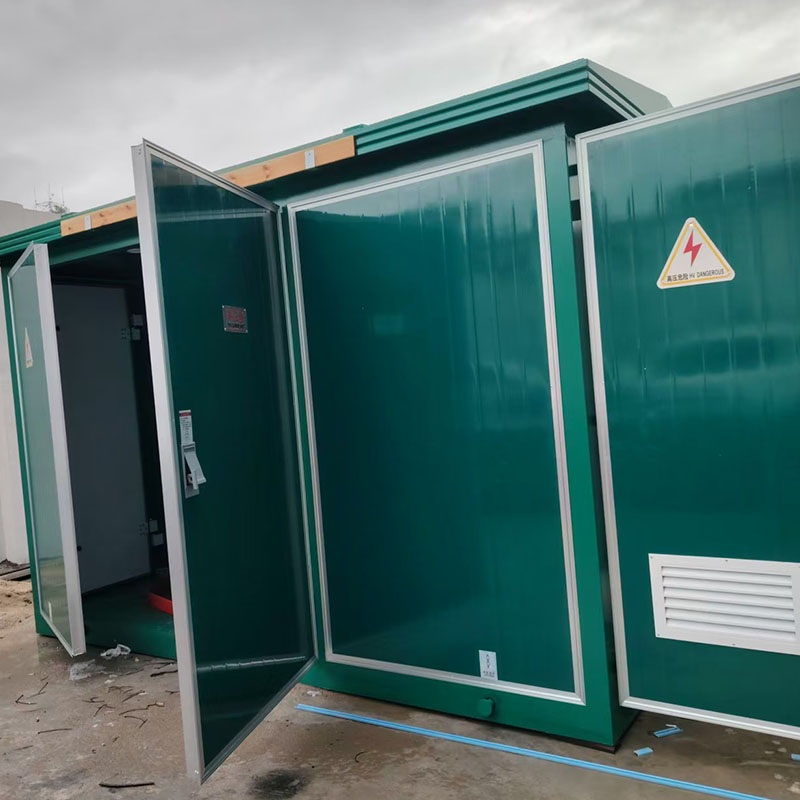

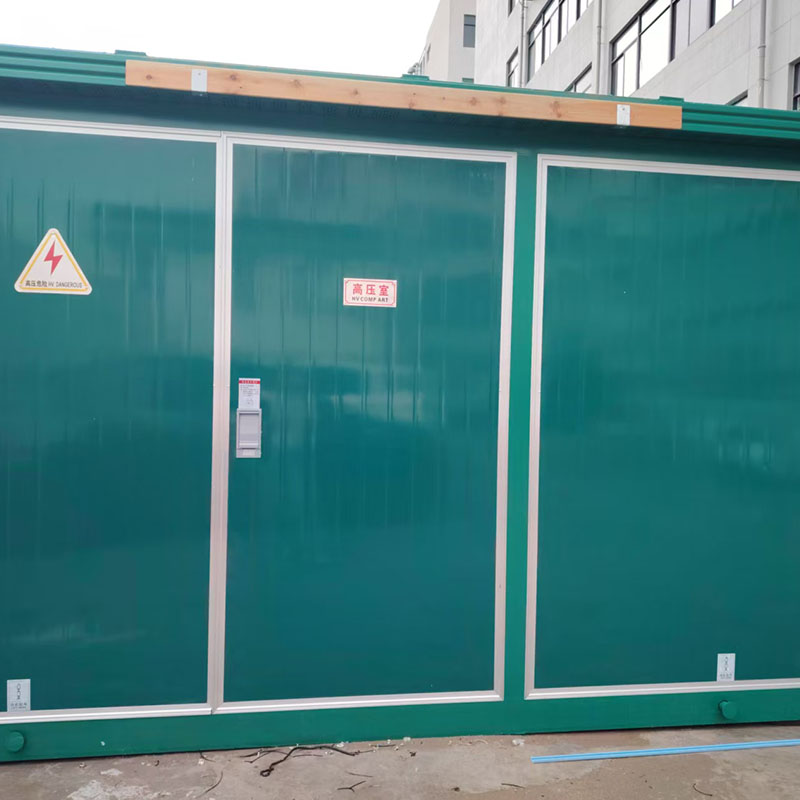

Involucro esterno Armadio integrato in lamiera d'acciaio laminata a freddo in un unico pezzo con piano inclinato per il drenaggio dell'acqua piovana. Spruzzatura elettrostatica antiruggine per esterni, ante multiple con serratura per la manutenzione classificata di ogni scomparto.

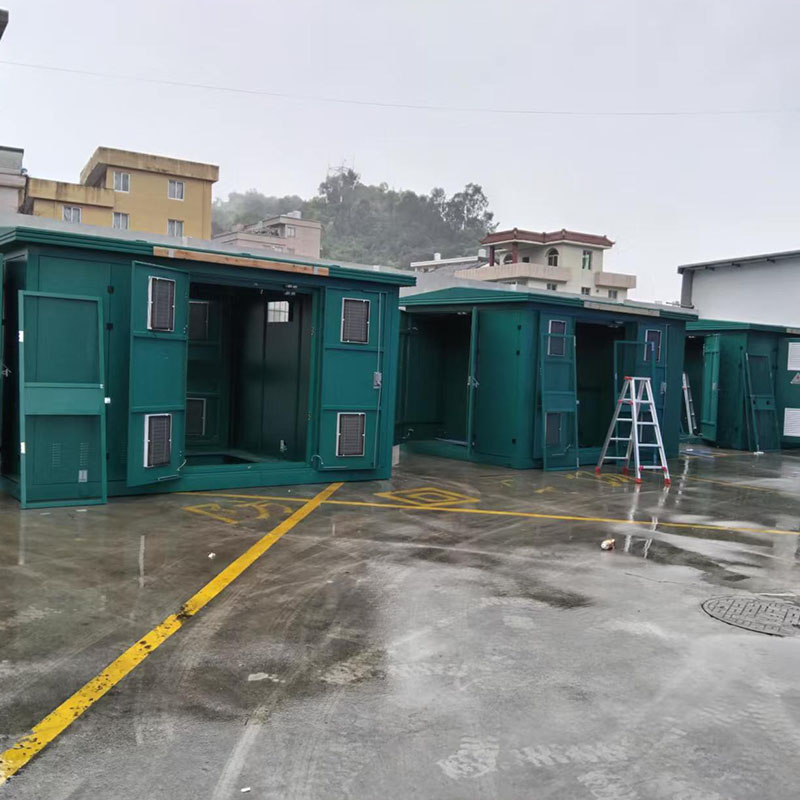

Scenari applicativi

Ristrutturazione della rete elettrica urbana, quartieri residenziali, scuole, ospedali e centri commerciali; Centrali elettriche fotovoltaiche distribuite, parchi eolici e stoccaggio di energia a supporto della distribuzione di energia; Officine di stabilimenti industriali, imprese minerarie e alimentazione di parchi; Alimentazione elettrica temporanea per autostrade, tunnel, trasporto ferroviario e progetti comunali; Rete di distribuzione elettrica rurale e alimentazione centralizzata di illuminazione stradale.

Tabella dei parametri tecnici
