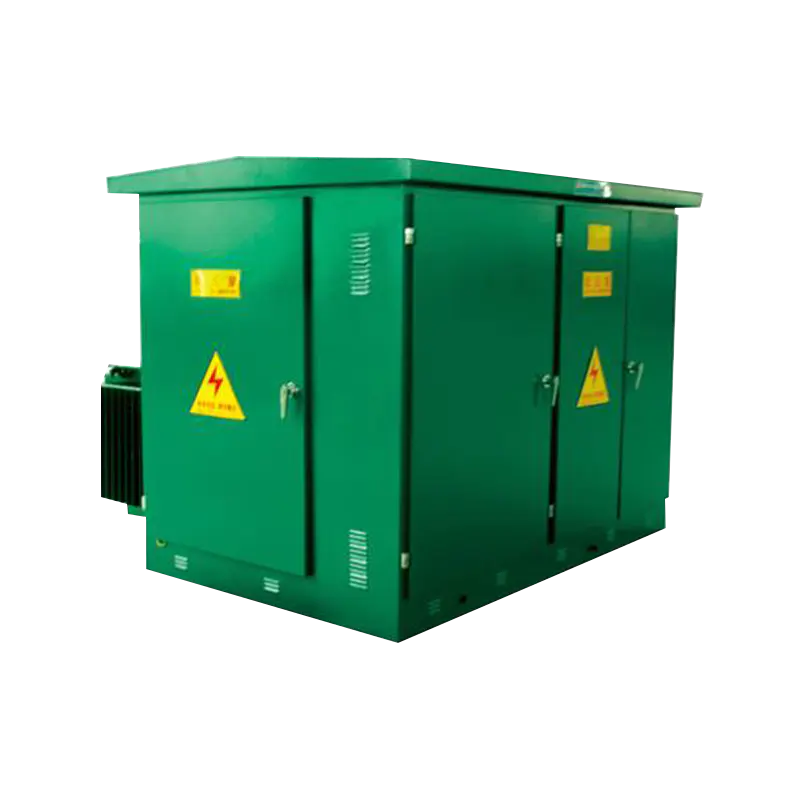

Trasformatore montato su pad di tipo americano / trasformatore combinato ZGS

Panoramica del prodotto

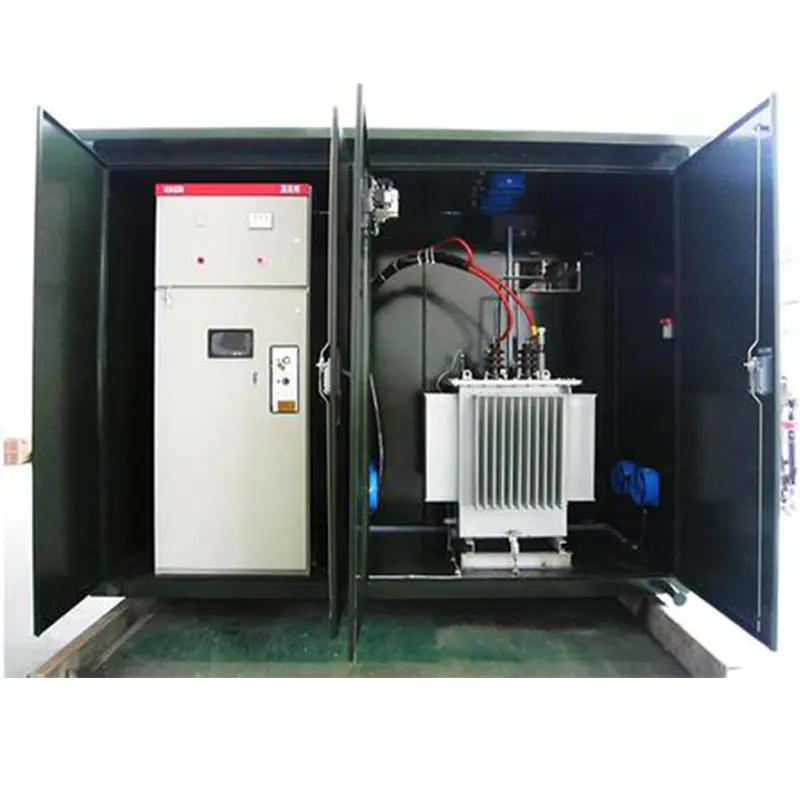

Il trasformatore montato su pad di tipo americano ZGS (trasformatore combinato) è un'apparecchiatura di distribuzione dell'energia prefabbricata per esterni integrata. Integra interruttore di carico ad alta tensione, fusibili a doppia sensibilità, trasformatore a bagno d'olio e armadio in uscita a bassa tensione in un unico involucro compatto, adottando un design a bagno d'olio completamente sigillato e completamente isolato. Supporta sia la modalità di alimentazione della rete ad anello che quella dei terminali, ampiamente applicata nel rinnovamento della rete elettrica urbana, nelle comunità residenziali, nei complessi commerciali, nelle centrali fotovoltaiche, nei parchi industriali e nei progetti di alimentazione elettrica di costruzioni temporanee.

Vantaggi principali del prodotto

1. Struttura integrata ultracompatta

Tutti i componenti di protezione ad alta tensione e il corpo del trasformatore condividono il serbatoio dell'olio sigillato, il volume complessivo è solo 1/3~1/5 della sottostazione box di tipo europeo con la stessa capacità, riducendo notevolmente l'occupazione del terreno e i costi di costruzione civile. La struttura integrata a scatola singola semplifica il trasporto e il posizionamento in loco.

2. Isolamento completo e prestazioni di sicurezza elevate

Adotta connettori per cavi a gomito completamente isolati per linee in ingresso ad alta tensione; la superficie esterna dei raccordi per cavi è priva di elettrificazione e toccabile per un funzionamento sicuro. La protezione a doppio fusibile (fusibile di backup limitatore di corrente con fusibile plug-in a doppia sensibilità per temperatura e corrente) fornisce una protezione completa da sovracorrente e sovraccarico per evitare il rischio di incendio dell'apparecchiatura. Il design della messa a terra a tre punti elimina le parti sotto tensione esposte per prevenire incidenti dovuti a scosse elettriche.

3. Manutenzione ridotta e lunga durata

La struttura del serbatoio dell'olio completamente sigillata isola l'olio isolante dall'aria, rallentando efficacemente l'invecchiamento dell'olio; il trasformatore supporta il funzionamento a lungo termine senza manutenzione. La struttura a innesto standardizzata dei fusibili e dei terminali dei cavi consente la rapida sostituzione delle parti difettose senza complessi disassemblaggi. L'involucro in acciaio laminato a freddo con rivestimento esterno anticorrosione si adatta alla pioggia, alla polvere e agli ambienti esterni ad alta umidità.

4. Compatibilità con alimentatori flessibili

Supporta due schemi di cablaggio: rete principale ad anello e alimentatore singolo terminale, realizzando una commutazione di alimentazione senza soluzione di continuità per migliorare l'affidabilità dell'alimentazione. Lo scomparto di bassa tensione riserva abbondante spazio di installazione per MCCB, contatori multifunzione, ATS e moduli di compensazione della potenza reattiva, personalizzabili in base alle esigenze di carico dell'utente.

5. Eccellenti prestazioni del trasformatore

Il trasformatore incorporato in olio adotta un nucleo in lamiera di acciaio al silicio step-lap, caratterizzato da basse perdite a vuoto, basso rumore di funzionamento e forte resistenza al cortocircuito e al sovraccarico. Consente un funzionamento in sovraccarico a lungo termine senza ridurre la durata, stabile per scenari industriali continui con carichi pesanti.

Scenari applicativi

Ristrutturazione della rete elettrica urbana, quartieri residenziali, scuole, ospedali e centri commerciali;

Centrali elettriche fotovoltaiche distribuite, parchi eolici e stoccaggio di energia a supporto della distribuzione di energia;

Officine di stabilimenti industriali, imprese minerarie e alimentazione di parchi;

Alimentazione elettrica temporanea per autostrade, tunnel, trasporto ferroviario e progetti comunali;

Rete di distribuzione elettrica rurale e alimentazione centralizzata di illuminazione stradale.
