Sistemi di interruttori automatici scatolati isolati: come funzionano e come scegliere

Un ingegnere che lavorava su un nuovo quadro elettrico a bassa tensione una volta descrisse il classico dilemma per un alimentatore da 1.600 A: un interruttore scatolato che copriva a malapena la potenza nominale o un interruttore completamente aperto che sembrava eccessivo. L'interruttore automatico scatolato isolato (ICCB) si trova al centro e risolve esattamente questo problema in migliaia di installazioni. In termini pratici, un sistema ICCB è un interruttore scatolato ad alte prestazioni in una custodia completamente isolata, normalmente dotato di protezione elettronica di sgancio e spesso disposto in una culla estraibile. Questo articolo spiega cosa significa la categoria, come si confronta con gli interruttori automatici scatolati e aperti e cosa verificare prima di specificarne una.

Cos'è un sistema di interruttori automatici scatolati isolati

Un interruttore automatico scatolato è, essenzialmente, un interruttore automatico scatolato per carichi pesanti. Il nome descrive l'alloggiamento: tutte le parti che trasportano corrente si trovano all'interno di un involucro isolato stampato in resina termoindurente o poliestere rinforzato con vetro. Questa costruzione mantiene l'unità compatta pur contenendo l'arco durante l'interruzione. La maggior parte degli ICCB opera nell'intervallo da 800 A a 5.000 A, con dimensioni di telaio comuni a 800 A, 1.600 A, 2.000 A, 3.200 A e 4.000 A. Condividono i meccanismi di commutazione di base di un MCCB, ma aggiungono il margine di prestazioni e la facilità di manutenzione richiesti dagli alimentatori critici.

Tre caratteristiche separano un ICCB da un MCCB standard. Innanzitutto, un meccanismo ad energia immagazzinata in due fasi garantisce un'apertura e una chiusura costanti indipendentemente dalla lentezza con cui l'operatore muove la maniglia. In secondo luogo, uno sganciatore elettronico sostituisce lo sganciatore magnetotermico, offrendo impostazioni regolabili di lungo periodo, di breve durata, istantanee e di guasto a terra. In terzo luogo, sono disponibili telai più grandi con struttura estraibile, in modo che l'interruttore possa essere estratto per l'ispezione o la sostituzione senza sbullonare le sbarre. Insieme, queste caratteristiche fanno sì che un ICCB si comporti più come un interruttore automatico in aria, preservando al contempo l'ingombro della custodia stampata.

Perché la parte del sistema è importante

La parola "sistema" nei sistemi con interruttori automatici scatolati non è casuale. In un quadro l'interruttore non funziona mai da solo. È abbinato a uno sganciatore, una base estraibile, interblocchi meccanici, contatti ausiliari, sganciatori a lancio di corrente o sganciatori di minima tensione, sensori di guasto a terra e talvolta un modulo di comunicazione. Lo sganciatore elettronico è il cuore dell'impianto. I valori di spunto e ritardo regolabili a lungo e breve ritardo rendono possibile la selettività: un guasto su un alimentatore a valle si risolve prima che scatti l'interruttore principale. Senza coordinamento, un singolo guasto può oscurare un intero impianto.

Quando una specifica richiede la protezione LSIG o il monitoraggio remoto, un interruttore magnetotermico non può fornirlo, ma un interruttore con sganciatore controllato da microprocessore può farlo. Molti costruttori di quadri ora utilizzano la classe con custodia stampata come predefinita per gli alimentatori a montaggio fisso e riservano posizioni di estrazione per rete e congiuntori. Un moderno interruttore di distribuzione dell'energia come il Interruttore automatico scatolato MTNSX da 100 A a 1.600 A copre gran parte di questi compiti di alimentazione con un ingombro che si adatta a compartimenti compatti.

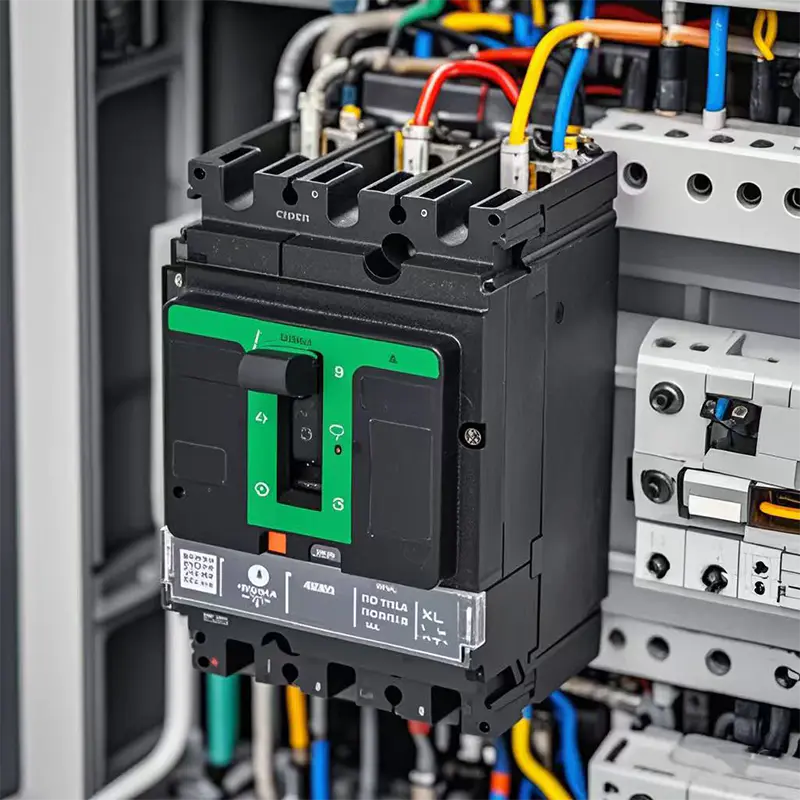

Interruttore automatico scatolato CA MT-NSX 3/4P 100A-630A per uso industriale e commerciale Mingtuo, interruttore automatico scatolato CA all'ingrosso MT-NSX 3/4P 100A-630A CA per fornitori di distribuzione industriale e commerciale e MT-N... Visualizza il prodotto →

Sistemi ICCB vs. scatolati vs. interruttori automatici aperti

Un confronto diretto chiarisce dove si inserisce ciascuna tecnologia nella distribuzione a bassa tensione.

La tabella chiarisce un punto: gli ICCB occupano lo spazio tra gli interruttori scatolati ad alte prestazioni e gli interruttori pneumatici. Forniscono la maggior parte della funzionalità e della selettività di un ACB in un pacchetto che si integra facilmente in quadri compatti. I compromessi appaiono agli estremi. Al di sotto di circa 800 A, un MCCB ben costruito è più economico. Al di sopra di 3.200 A, o quando il quadro è già dimensionato attorno agli scomparti ACB standard, un interruttore automatico aperto diventa la scelta pratica.

Dove i sistemi di interruttori automatici isolati guadagnano il loro posto

I sistemi ICCB sono raramente l'opzione più economica, ma diventano l'opzione giusta quando tre condizioni si sovrappongono: l'alimentatore necessita di un margine di trasporto di corrente reale, lo studio di protezione richiede curve regolabili e è prevista la manutenzione senza arresti prolungati. Le installazioni tipiche includono:

• Quadri elettrici a bassa tensione e centri di controllo motori in cui le posizioni principali o di collegamento necessitano di funzionalità di estrazione.
• Montanti a molti piani e alimentatori commerciali in cui lo spazio della sala elettrica è limitato.
• Impianti industriali con processi continui, dove selettività e sostituzione rapida riducono i tempi di fermo.
• Data center, ospedali e altre strutture critiche con doppia alimentazione, trasferimento automatico o backup del generatore.
• Circuiti di uscita e bypass dell'UPS, in cui gli sganciatori elettronici si coordinano con la protezione del trasformatore a monte.

In ogni caso, il fattore decisivo è lo sganciatore e la configurazione del quadro. Se un interruttore magnetotermico fisso non è in grado di fornire la curva di coordinamento, il progetto passa ad una classe di intervento elettronica. Se il layout del quadro richiede anche una costruzione estraibile, si sta effettivamente specificando un sistema ICCB o un interruttore d'aria.

Cosa controllare prima di specificare un sistema ICCB

Una specifica che assomiglia ad una semplice corrente nominale può nascondere diversi dettagli tecnici. Risolvi questi punti prima di impegnarti in una lezione di breaker.

1. Valutazione continua e margine del frame. Selezionare un telaio uguale o superiore alla portata del conduttore, con spazio per una crescita futura.
2. Valutazioni interrotte. Verificare sia il potere di interruzione ultimo che quello di servizio rispetto al livello di guasto calcolato.
3. Funzioni dello sganciatore. Confermare che le impostazioni a lungo termine, a breve termine, istantanee e di guasto a terra siano disponibili e regolabili in loco.
4. Coordinamento della selettività. Verificare il coordinamento con la protezione del trasformatore a monte e le linee a valle, compresa la tenuta di breve durata.
5. Costruzione estraibile o fissa. Decidere se l'installazione necessita di sostituzione dell'interruttore senza diseccitare la sbarra collettrice.
6. Accessori e comunicazioni. Includere sganciatore di minima tensione, sganciatore, contatti ausiliari o comunicazione bus, se necessario.
7. Condizioni di servizio. Applicare il declassamento in base alla temperatura ambiente, all'altitudine, all'umidità o agli ambienti corrosivi.
8. Standard e certificazioni. Confermare la conformità con IEC 60947-2, UL 489 o con lo standard per il mercato di destinazione.

Per le applicazioni nella fascia ICCB superiore o quando il quadro è costruito attorno a scomparti con interruttore aperto, l'alternativa naturale è un interruttore aperto estraibile. Interruttore automatico estraibile MT-2000-3200A di Mingtuo elettrico per la distribuzione a bassa tensione copre la gamma da 2.000 A a 3.200 A con la struttura estraibile e le prestazioni di interruzione previste da un interruttore principale di quella classe.

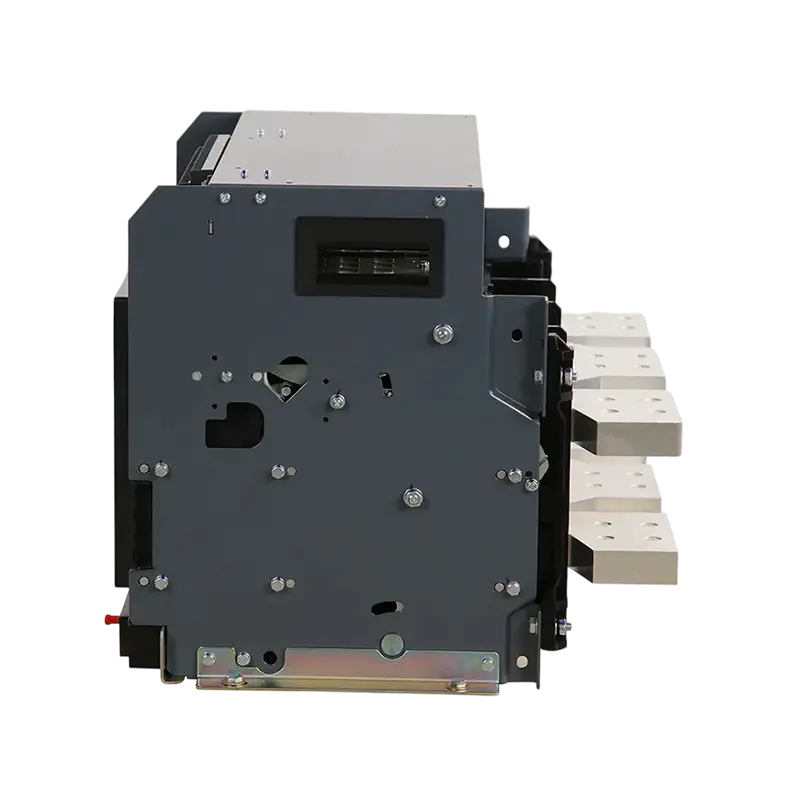

Fornitori di interruttori automatici di distribuzione a bassa tensione, fabbrica Mingtuo è fornitore all'ingrosso di interruttori automatici di distribuzione a bassa tensione estraibile da 2000–3200 A e produttore di interruttori automatici di bassa tensione ... Visualizza il prodotto →

Adattare la tecnologia all'applicazione

La classe migliore raramente è quella più costosa. Un MCCB a montaggio fisso e ad alte prestazioni gestisce molti alimentatori in modo economico. Un sistema ICCB con sgancio elettronico è adatto quando la selettività e la regolabilità sono importanti. Un interruttore estraibile vince quando il quadro è di grandi dimensioni, la corrente supera circa 3.200 A, oppure la strategia di manutenzione privilegia la totale estraibilità. Ogni passo avanti nella classe aggiunge costi e ingombro, quindi il livello di errore, il coordinamento e le esigenze di servizio dovrebbero guidare la decisione.

La gamma di prodotti disponibile da un singolo produttore può semplificare tale decisione. Dal lato del contenitore stampato, la serie MTNSX copre la distribuzione di potenza da 100 A a 1.600 A per applicazioni con alimentatore a montaggio fisso. Dal lato dell'aria, il NT/NO avanzato interruttore automatico dell'aria nominale da 1.600 A a 6.300 A serve posizioni principali e di collegamento fisse ed estraibili, estendendosi oltre i limiti pratici dei telai ICCB.

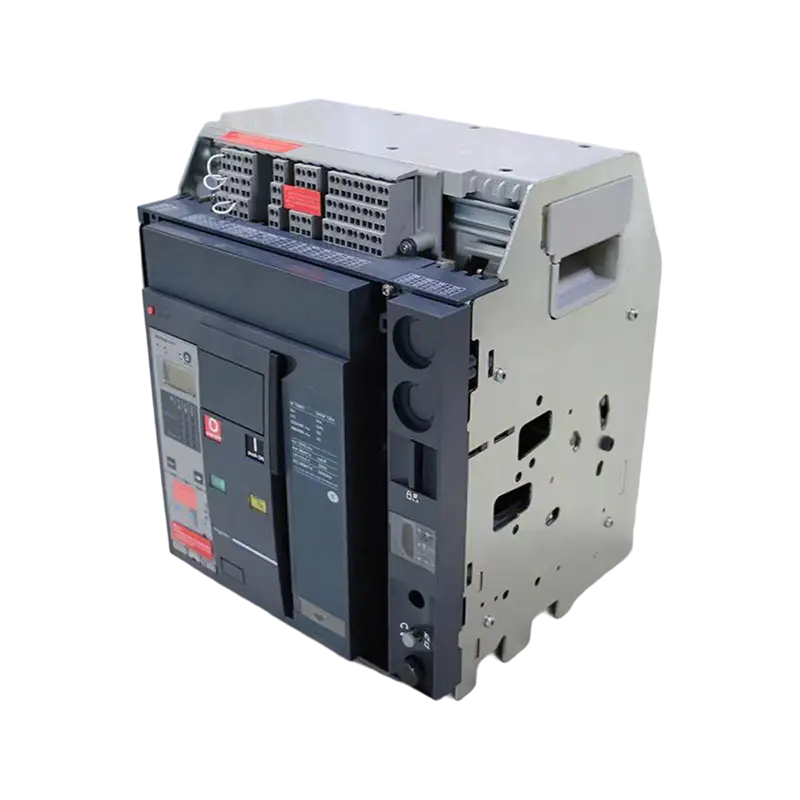

Interruttore automatico aperto avanzato 1600A–6300A per installazioni fisse ed estraibili Sup Mingtuo, Cina all'ingrosso interruttore automatico avanzato 1600A-6300A per installazioni fisse ed estraibili fornitori e circuito aereo avanzato ... Visualizza il prodotto →

Comprendere i sistemi di interruttori automatici isolati è importante perché la categoria si trova esattamente dove molti progetti reali necessitano di protezione: prestazioni sufficientemente elevate da fornire selettività e facilità di manutenzione, sufficientemente compatti da adattarsi a cabine elettriche reali e sufficientemente ben documentati da poter essere specificati con sicurezza. Iniziando con i calcoli dei guasti e uno studio sulla selettività, la classe ICCB spesso si rivela non essere né un compromesso né un lusso, ma la soluzione giusta. La nostra guida alla scelta degli interruttori automatici di bassa e media tensione attraversa l'intera gamma, dall'MCCB all'ACB fino all'interruttore sottovuoto. Per esigenze specifiche del centralino, il team di ingegneri di Mingtuo Electric può esaminare le dimensioni del telaio, gli sganciatori e le disposizioni di estrazione rispetto al profilo di carico.
