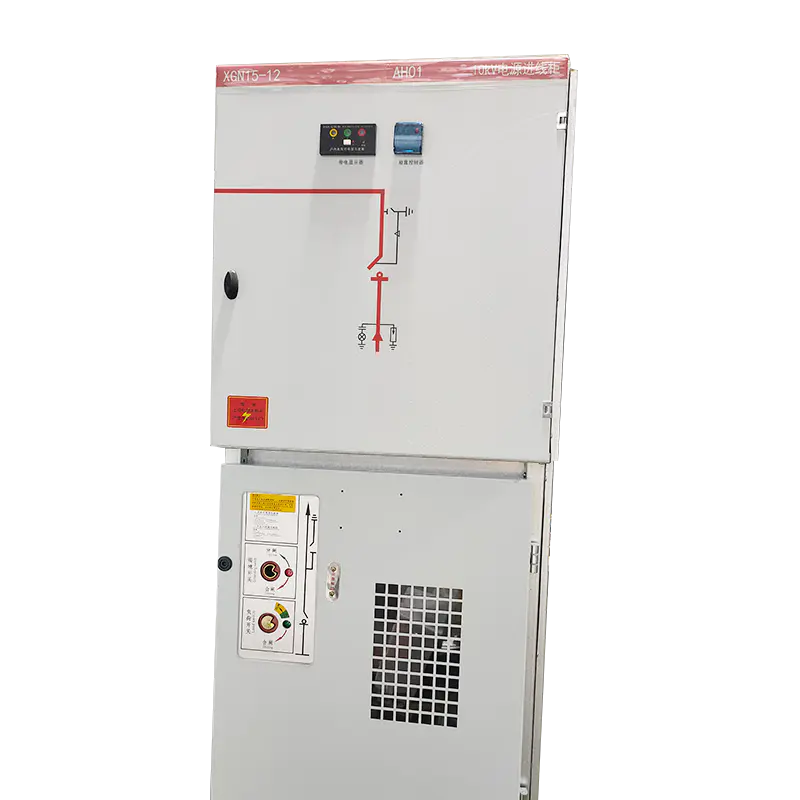

Panoramica del prodotto
L'armadio isolato in gas ecologico è una nuova apparecchiatura di distribuzione di energia integrata senza SF₆ per interni ed esterni sviluppata in modo indipendente da Mingtuo Electric. Abbandona il tradizionale gas serra esafluoruro di zolfo e adotta aria secca o azoto come mezzo isolante ed estinguente ecologico. Il sezionatore ad alta tensione, il sezionatore di terra, l'interruttore automatico in vuoto, le unità CT/PT e di misura e controllo secondarie sono tutti integrati in un serbatoio del gas sigillato.
L'apparecchiatura supporta sia la modalità di alimentazione della rete ad anello che la modalità di alimentazione singola del terminale. È ampiamente applicato nel rinnovamento della rete elettrica urbana, nelle comunità residenziali, nelle piazze commerciali, nelle centrali elettriche di accumulo di energia fotovoltaica, nei parchi industriali e nei progetti temporanei di fornitura di energia elettrica. Serve come sostituto ecologico a basse emissioni di carbonio dei tradizionali armadi isolati con gas SF₆, dei trasformatori americani montati su pannelli e delle sottostazioni prefabbricate europee.
Vantaggi principali del prodotto
3.1 Zero emissioni di gas serra, basse emissioni di carbonio ed ecocompatibili
Il serbatoio del gas sigillato utilizza aria secca o azoto ad elevata purezza come mezzo isolante ed estinguente dell'arco senza gas serra SF₆ o sostanze pericolose contenenti fluoro, con un potenziale di riscaldamento globale prossimo allo zero. È conforme alle politiche nazionali sulla doppia emissione di carbonio e agli standard di gara per la rete elettrica verde. Il mezzo isolante può essere direttamente scaricato e riciclato dopo lo smantellamento dell'apparecchiatura, riducendo i costi di smaltimento dei rifiuti pericolosi e realizzando un funzionamento a basse emissioni di carbonio per l'intero ciclo di vita.
3.2 Serbatoio del gas sigillato integrato compatto, piccola area occupata
Tutti i componenti primari ad alta tensione sono integrati all'interno di un serbatoio del gas sigillato in acciaio inossidabile. Le dimensioni complessive dell'armadio sono molto inferiori rispetto alle sottostazioni box europee e ai tradizionali quadri isolati in aria della stessa capacità. Il design modulare integrato riduce notevolmente i costi delle fondazioni civili, semplifica il trasporto marittimo e terrestre e consente un'installazione e un posizionamento rapidi in loco.
3.3 Struttura sicura completamente isolata, manutenzione ridotta
Tutte le parti sotto tensione ad alta tensione sono racchiuse all'interno del serbatoio del gas sigillato in metallo senza componenti sotto tensione esposti. Il design dell'isolamento completamente chiuso garantisce zero elettrificazione sulla superficie dell'armadio per un funzionamento touch sicuro. I circuiti di terra indipendenti e gli interblocchi meccanici multipli (chiusura/messa a terra/interblocco porta dell'armadio) prevengono gli incidenti dovuti a scosse elettriche causati da un funzionamento errato.
Il serbatoio del gas sigillato isola l'umidità, la polvere e la condensa per evitare l'ossidazione e l'invecchiamento del mezzo isolante, supportando un funzionamento a lungo termine senza manutenzione in normali condizioni di lavoro. I trasformatori plug-in standard e i terminali secondari consentono una rapida sostituzione dei componenti difettosi senza smontare il serbatoio principale del gas.
3.4 Armadio da esterno anticorrosione, adattabile ad ambienti difficili
L'armadio è realizzato in spessa lamiera di acciaio laminata a freddo con speciale rivestimento a spruzzo elettrostatico antiruggine per esterni, resistente a pioggia, sabbia, elevata umidità e temperature estreme. Il design superiore inclinato accelera il drenaggio dell'acqua piovana e le ante dell'armadio multi-sigillate con protezione IP si adattano alle aree piovose del sud, alle regioni gelide del nord e agli ambienti costieri con nebbia salina.
3.5 Scomparto a bassa tensione personalizzabile ed espansione intelligente
Il compartimento di bassa tensione è preinstallato con numerose guide di montaggio, che supportano interruttori automatici scatolati opzionali, misuratori di potenza multifunzione, commutatori automatici ATS, moduli di compensazione della potenza reattiva e dispositivi di monitoraggio intelligenti. L'interfaccia di comunicazione standard RS485 consente una connessione continua con i sistemi di monitoraggio remoto di distribuzione intelligente dell'energia e di accumulo di energia fotovoltaica per realizzare misurazioni, segnalazioni e controlli remoti.
3.6 Circuito principale a basse perdite e altamente affidabile

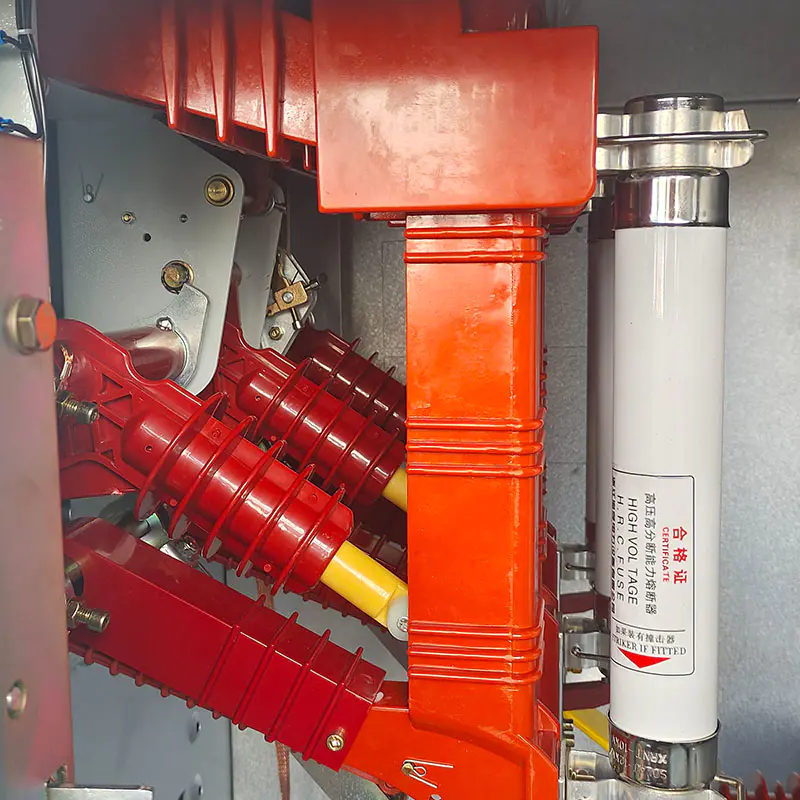

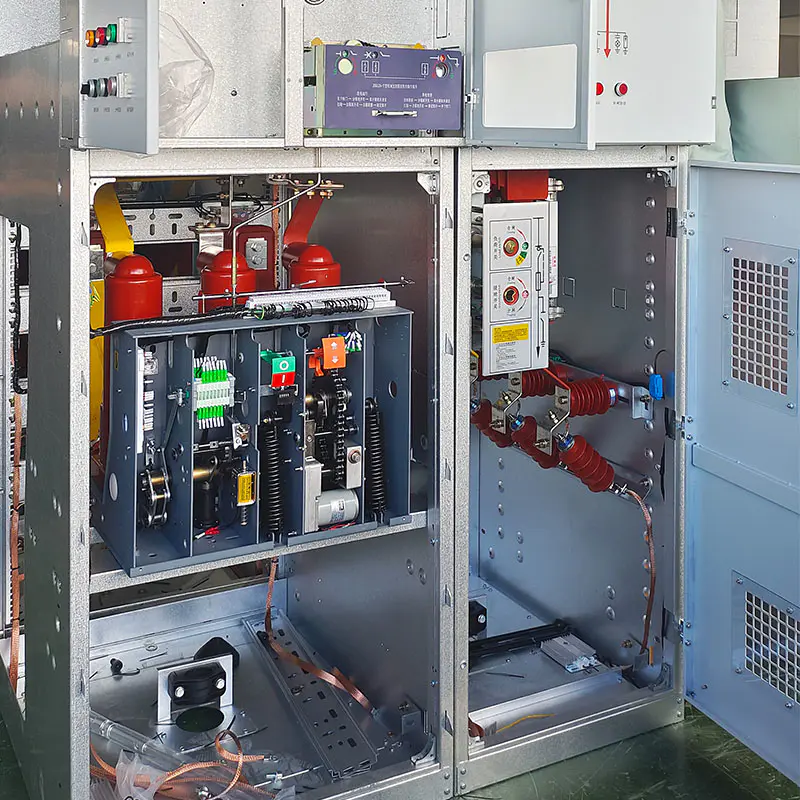

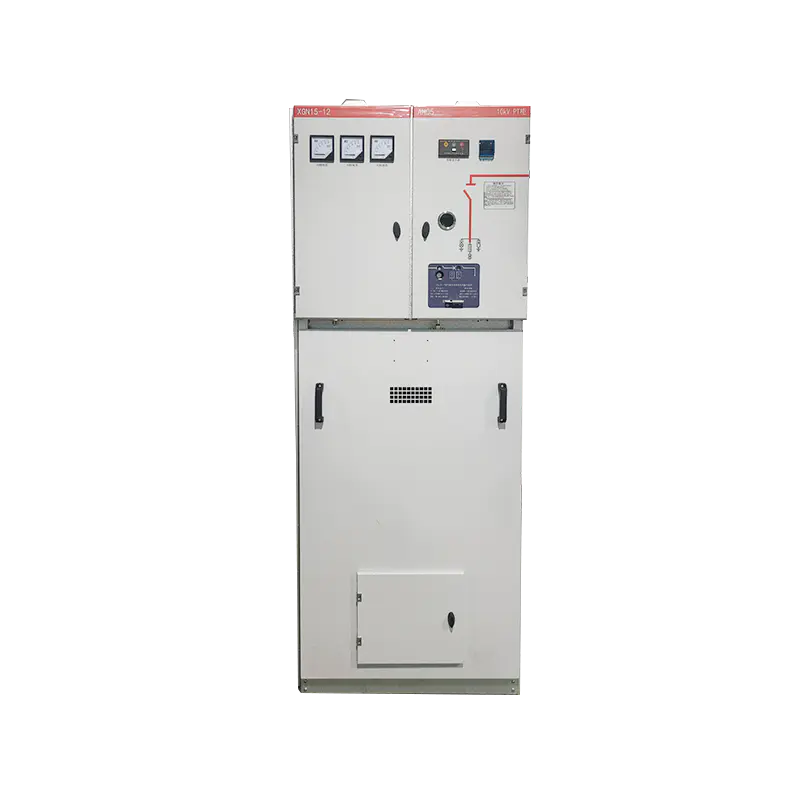

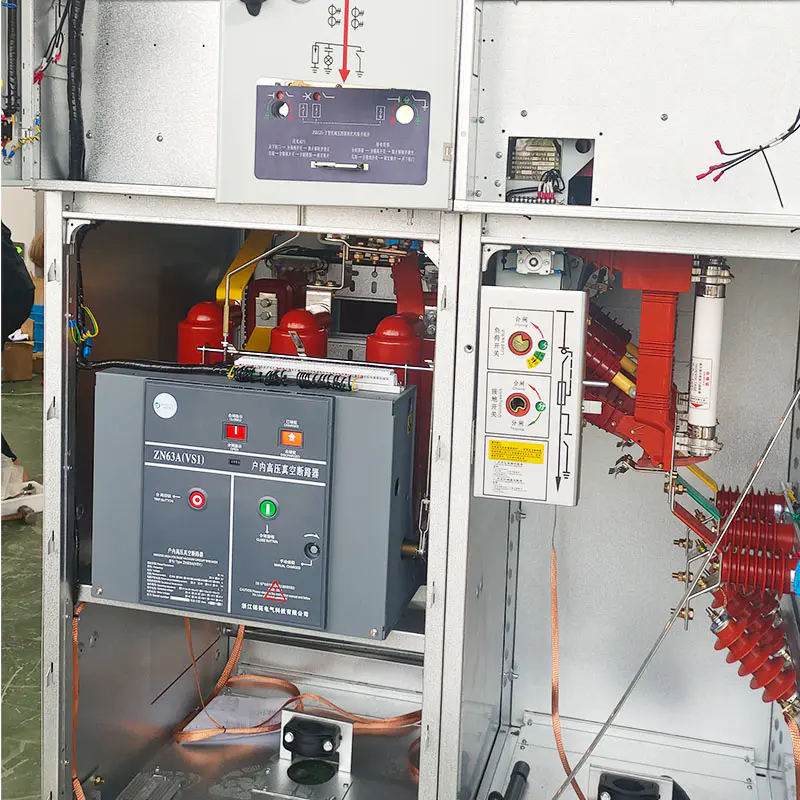

L'ampolla sotto vuoto integrata offre prestazioni di interruzione stabili con forte resistenza al cortocircuito e al sovraccarico. La struttura ottimizzata delle sbarre in rame riduce le perdite del circuito e il rumore di funzionamento. L'armadio supporta il funzionamento continuo con carichi pesanti di lunga durata, ideale per scenari con carichi elevati come fabbriche e stazioni di stoccaggio dell'energia.
Tabella dei parametri tecnici
| Articolo | Specifica |
| Modello | Armadio isolato in gas rispettoso dell'ambiente (armadio ecologico) |
| Alta tensione nominale | 10 kV / Tensione operativa massima 12 kV |
| Bassa tensione nominale | CA 0,4 kV (trifase a quattro fili) |
| Frequenza nominale | 50Hz |
| Intervallo di corrente nominale | 630A~1250A |
| Corrente di breve durata | 20kA / 25kA (4s) |
| Tensione di resistenza alla frequenza di alimentazione di 1 minuto | 35 kV (lato alta tensione) |
| Tensione di resistenza all'impulso di fulmine | 75kV |
| Mezzo isolante e di estinzione dell'arco elettrico | Aria secca/azoto (senza SF₆) |
| Classe di protezione dell'involucro | IP34 (esterno) / IP30 (interno) |
| Temperatura ambiente | -45℃ ~ 55℃ |
| Livello di rumore (distanza 1 m) | ≤55dB |
| Tipo di installazione | Montaggio su armadio interno / Installazione su supporto per pavimento esterno |

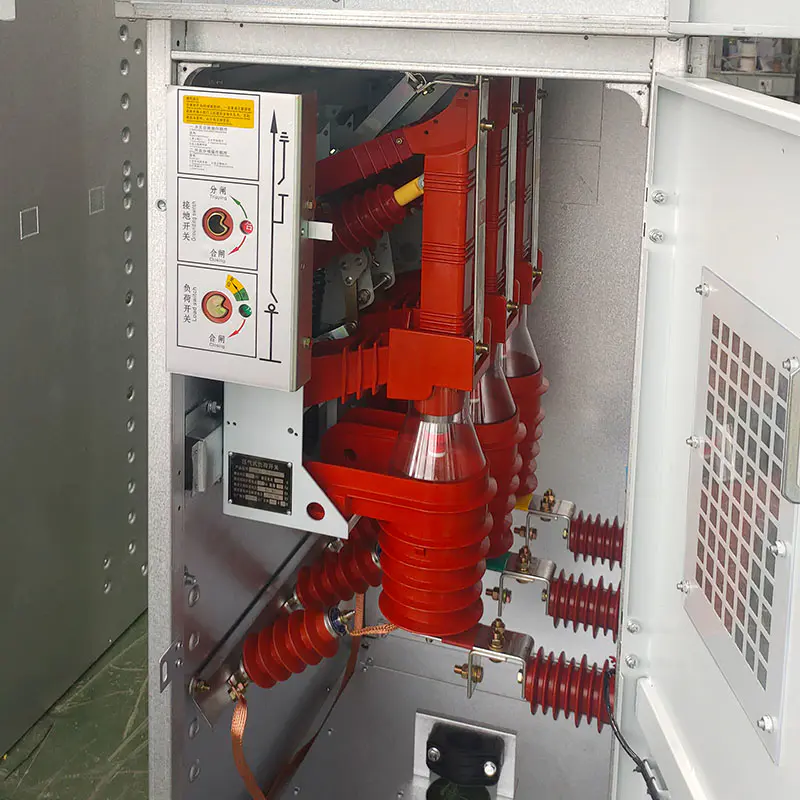

Struttura
Il serbatoio del gas in acciaio inossidabile completamente sigillato integra interruttore automatico in vuoto, sezionatore, sezionatore di terra, manometro del gas e dispositivo di limitazione della pressione a prova di esplosione. Tutti i componenti sotto tensione ad alta tensione sono sigillati all'interno di un mezzo di aria secca/azoto per isolare l'umidità e la polvere esterne. Le interfacce di monitoraggio della pressione e di rilevamento delle perdite di gas sono riservate all'ispezione online. Dotato di cinque interblocchi meccanici completi per evitare manovre errate pericolose come la chiusura del sezionatore di terra sotto carico e l'apertura della porta dell'armadio principale sotto tensione.
5.1 Compartimento di uscita indipendente a bassa tensione (lato destro)
Separato fisicamente dal serbatoio del gas ad alta tensione tramite divisorio in acciaio. Il layout standardizzato delle guide consente l'installazione di MCCB, contatori multifunzione, ATS, compensazione della potenza reattiva e moduli di comunicazione intelligenti. Il vano morsettiera del cablaggio secondario indipendente garantisce un cablaggio ordinato e una manutenzione conveniente.

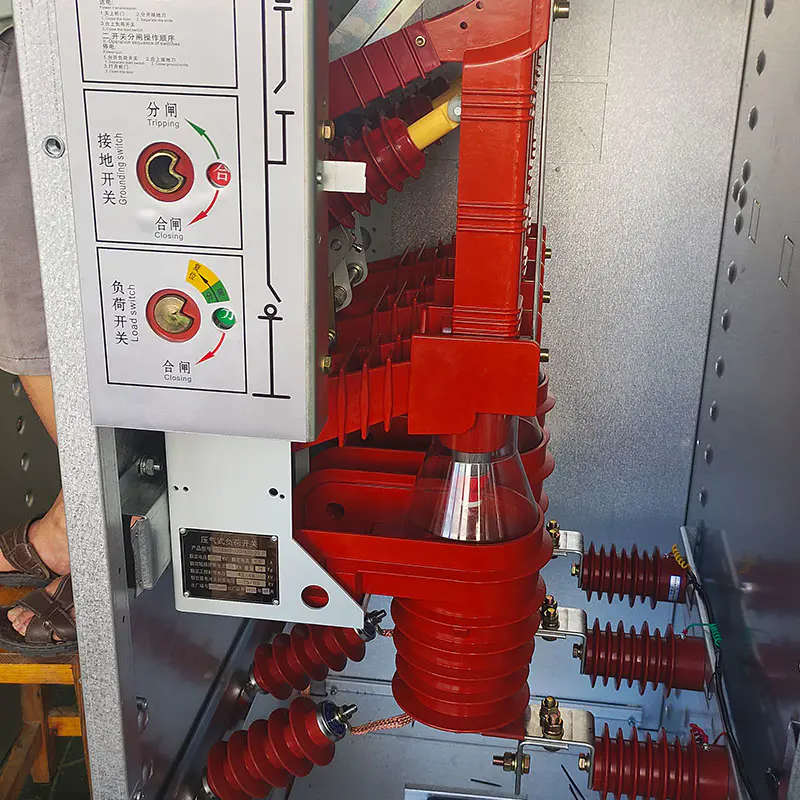

5.2 Compartimento operativo e di monitoraggio (lato sinistro)
Disposizione centralizzata di maniglie operative, indicatori di visualizzazione in tempo reale, manometri di monitoraggio della pressione del gas e controller di temperatura e umidità. La finestra di osservazione visiva consente la visualizzazione diretta dello stato di chiusura/apertura dell'interruttore senza aprire l'armadio integrato esterno 5.3
Armadio monopezzo in acciaio laminato a freddo con piano inclinato per un rapido drenaggio dell'acqua piovana. Rivestimento elettrostatico anticorrosione antiruggine applicato su tutta la superficie. Molteplici porte dell'armadio con serratura indipendente separano i compartimenti di alta tensione, bassa tensione e funzionamento per una manutenzione a zone più sicura.
Scenari applicativi
Progetti comunali: rinnovamento della rete elettrica urbana, tunnel autostradali, trasporto ferroviario, fornitura di energia elettrica temporanea per l'ingegneria municipale, distribuzione centralizzata di energia per l'illuminazione stradale
Edifici commerciali e residenziali: comunità residenziali, scuole, ospedali, centri commerciali ed edifici per uffici
Industria della nuova energia: centrali fotovoltaiche distribuite, parchi eolici e stoccaggio di energia a supporto della distribuzione di energia
Parchi industriali: officine di fabbrica, imprese minerarie e alimentazione centralizzata di zone industriali
Progetti dimostrativi a basse emissioni di carbonio: parchi governativi a zero emissioni di carbonio, neutralità del carbonio a sostegno di progetti di distribuzione di energia con requisiti obbligatori di assenza di SF₆
Aggiornamento della rete di distribuzione elettrica rurale
