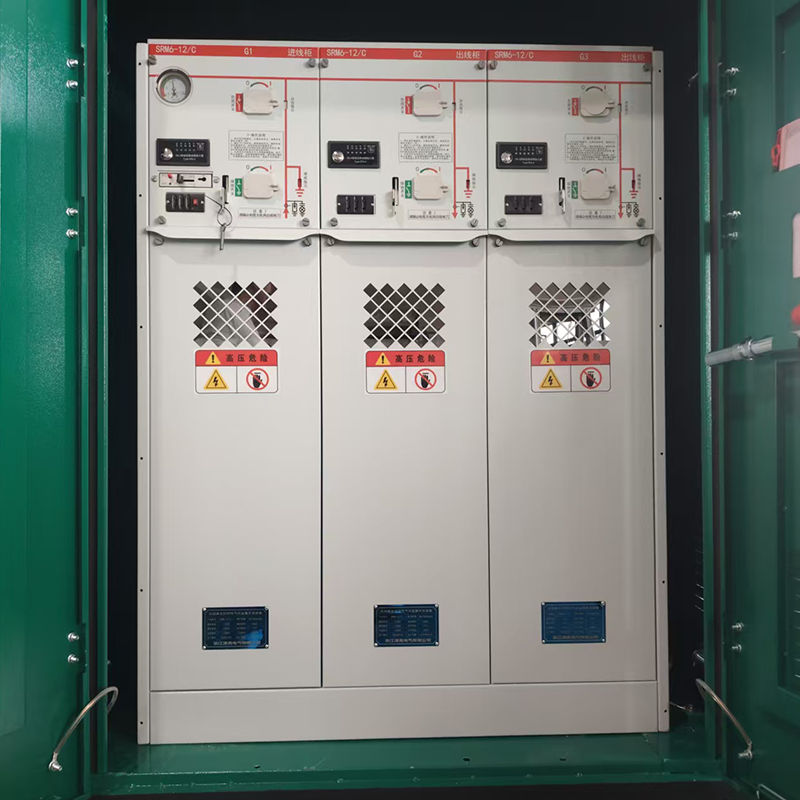

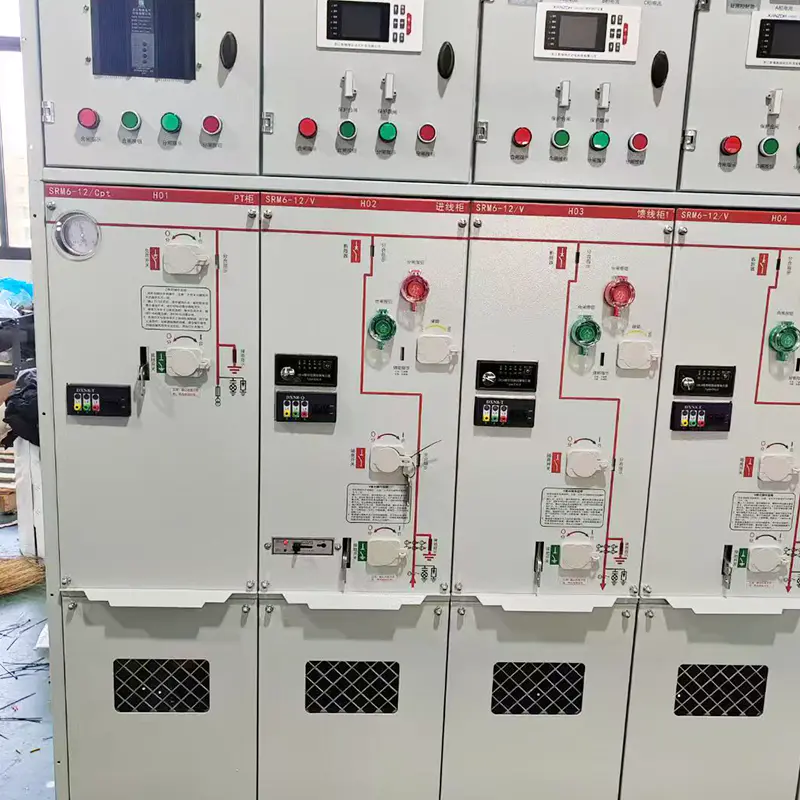

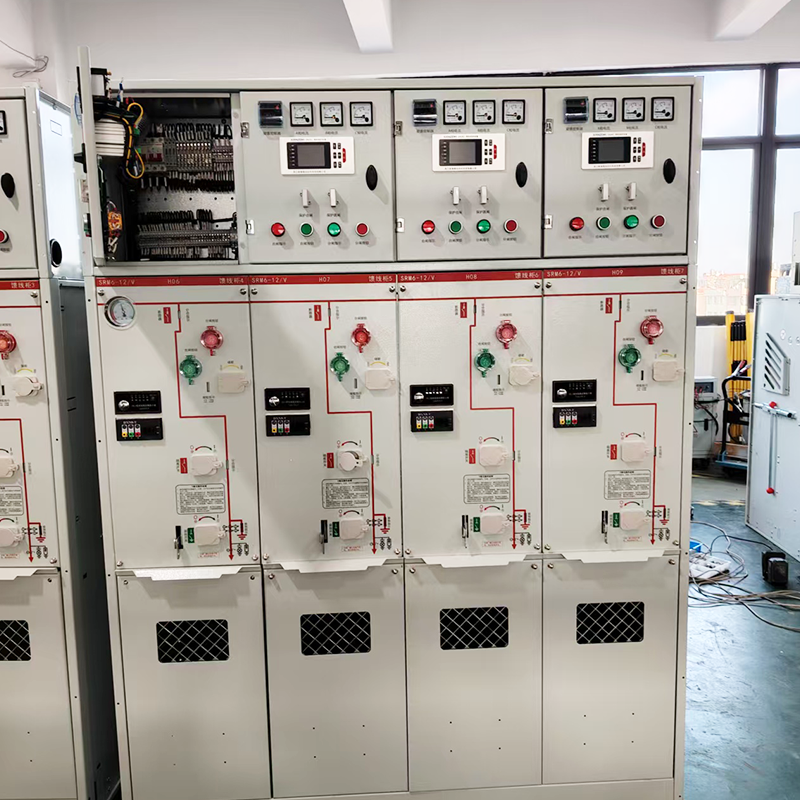

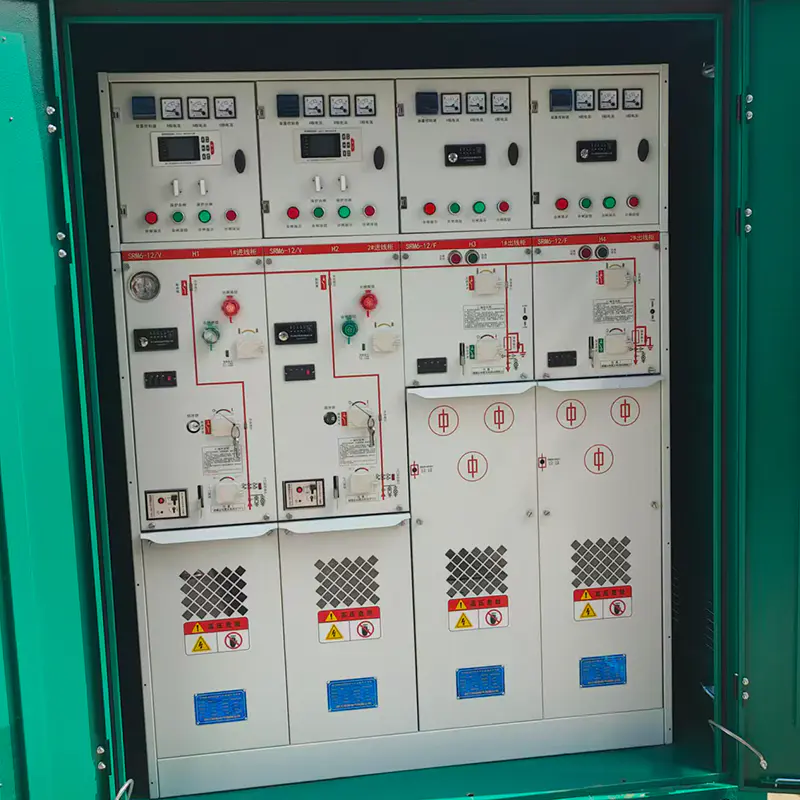

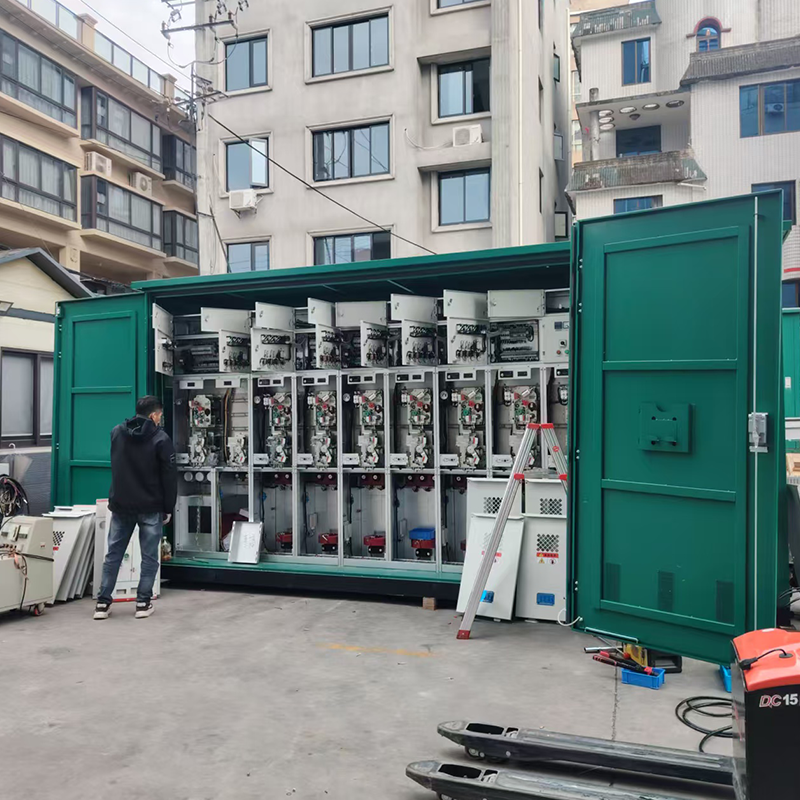

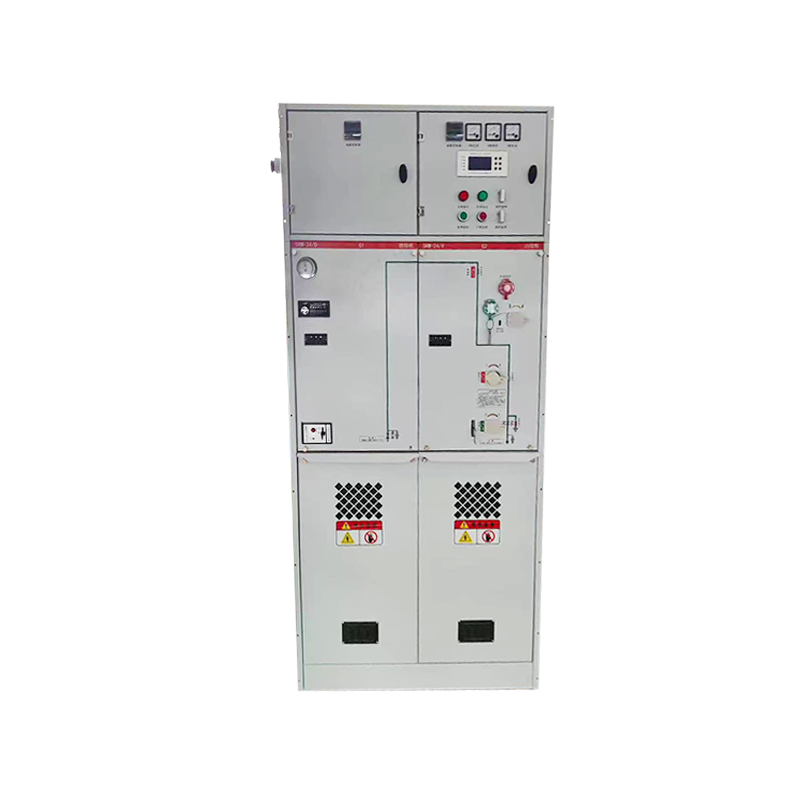

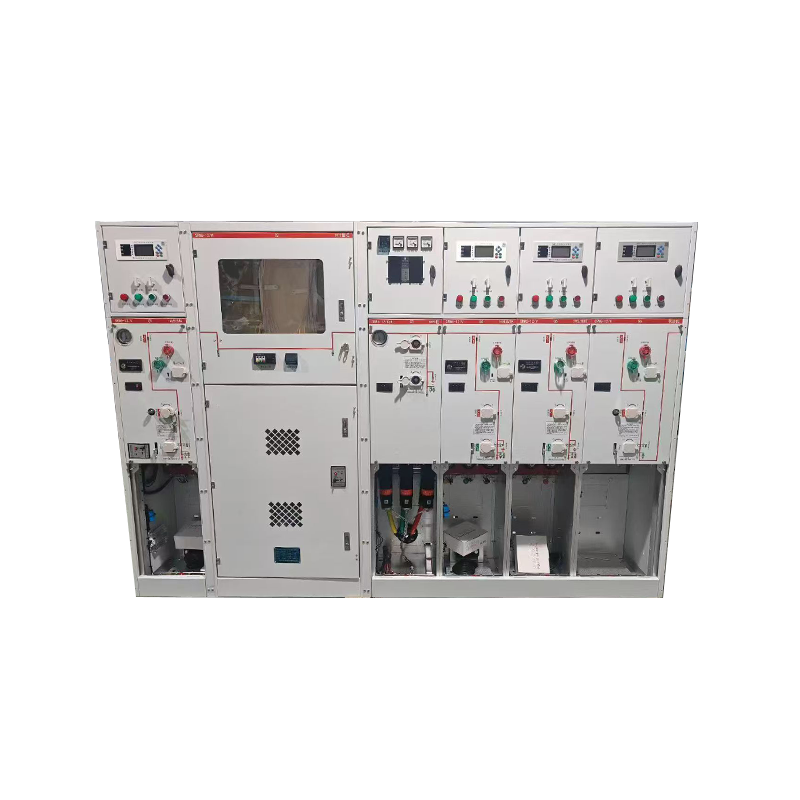

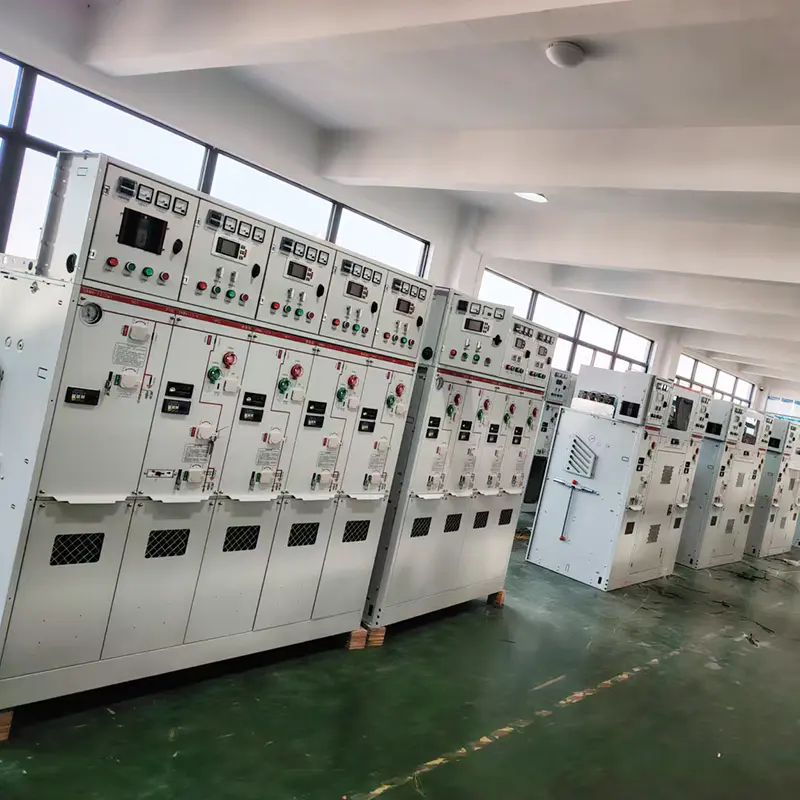

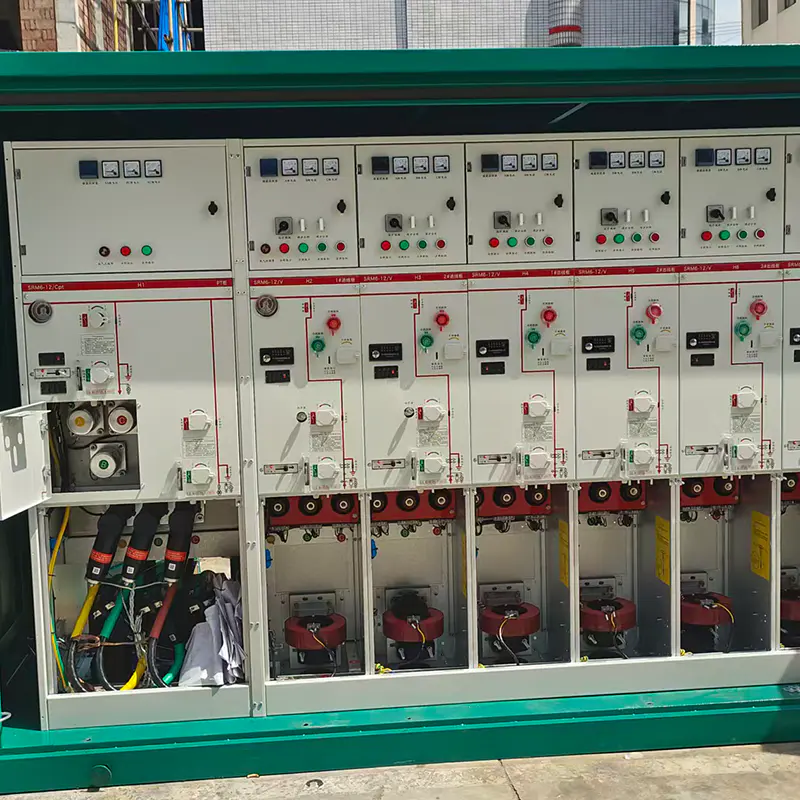

Il quadro isolato in gas completamente sigillato e completamente isolato da 10 kV lanciato da Zhejiang Mingtuo Electric Technology è un'apparecchiatura di distribuzione di media tensione compatta e ad alta affidabilità per sistemi di distribuzione di energia urbana e rurale da 10 kV. Ottimizzato in base agli scenari di alimentazione della rete ad anello tradizionale, adotta un design modulare integrato, supporta aria secca e mezzi a doppio isolamento SF6 e presenta dimensioni ridotte, forte adattabilità ambientale ed elevata sicurezza. Viene utilizzato principalmente per l'alimentazione di reti ad anello, la distribuzione di potenza dei terminali e la commutazione del carico in aree residenziali, complessi commerciali, parchi industriali e progetti di ricostruzione della rete di distribuzione urbana e può funzionare stabilmente per lungo tempo in ambienti interni ed esterni.
Parametri tecnici
| Elemento parametro | Specifica tecnica |
| Tensione nominale | 12kV (adattamento del sistema 10kV) |
| Corrente nominale | 630A / 1250A (opzionale) |
| Corrente di tenuta di breve durata (3 s) | 20kA / 25kA (opzionale) |
| Mezzo isolante | Aria secca/Gas SF6 (opzionale) |
| Grado di protezione | IP67 (intero armadio) |
| Ambiente operativo | Temperatura ambiente: -30℃ ~ 55℃; Umidità relativa: ≤95% (senza condensa); Altitudine: ≤2000m; Adattarsi alle condizioni di lavoro esterne antipioggia, antipolvere e umide |
Unità principale ad anello RMU da 12 kV ecologica e priva di SF6

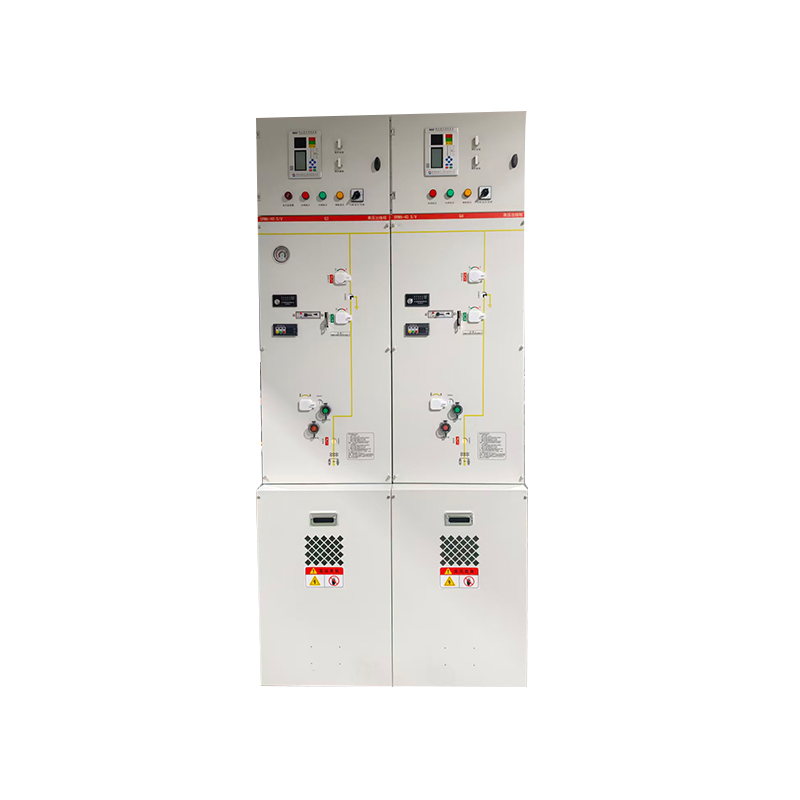

Quadro isolato in gas completamente isolato da 35 kV
